запустить электронику 204

[siealex]

Ёмкость 5..20 пФ, точнее надо подбирать по точности хода (увеличение ёмкости уменьшает частоту), размер 0603. Стоит рядом с подстроечником, одним выводом на одну из ног кварца, другим на общий. Подстроечник тоже лучше сменить.
Зы, контакт на среднем выводе питания хороший? Если там плохой контакт, ход будет неустойчивым.

[MrBerelex]

Сообщение от nicle123

подскажите точные параметры нужного конденсатора (я этом дилетант),я впаять я сумею

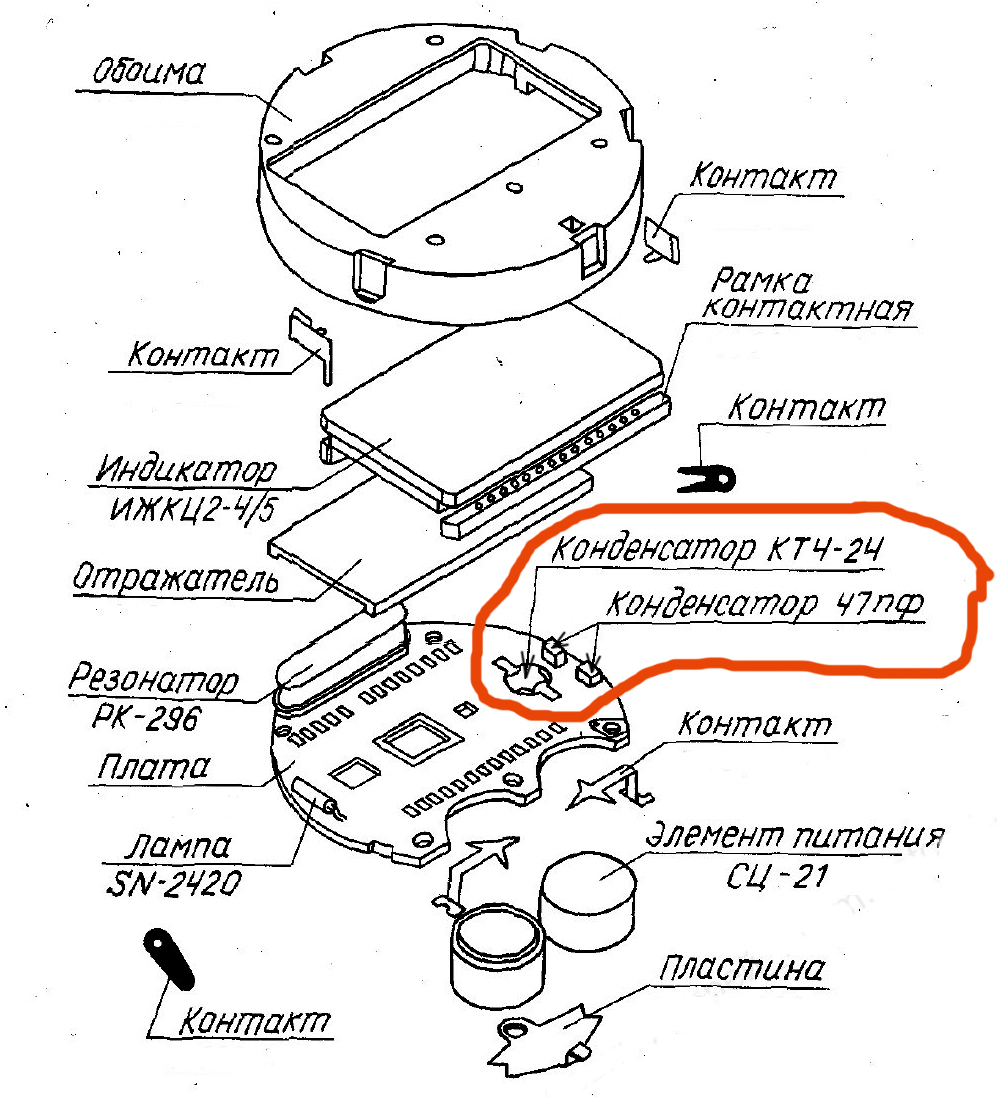

Из какой-то книги

[siealex]

Чего? 47 пФ в такой схеме, ещё и две штуки? Крайне не советую (даже один), запуск будет неустойчивым или его не будет вообще. Такие ёмкости я видел только в часах на высоковольтных микросхемах вроде 145ИК1901.

[MrBerelex]

Сообщение от siealex

ещё и две штуки?

На рисунке изображены два вывода одного конденсатора - дали задание какая-нибудь женщине-чертежнице или практикантке, вот она и отобразила, что узрела...

[siealex]

Посмотрел на реальной плате - он таки один. А вот ёмкость его не должна быть такой, обычно кварцы требуют порядка 15 пФ на каждое плечо.

[nicle123]

Сообщение от siealex

Посмотрел на реальной плате - он таки один. А вот ёмкость его не должна быть такой, обычно кварцы требуют порядка 15 пФ на каждое плечо.

я так понял,с учетом +12 сек хода нужно 20пф ставить?

[siealex]

Надо подбирать, точной зависимости я не знаю. А вообще такой плюс на новом кварце обычно указывает на трещину в подстроечнике.

[nicle123]

заменил подстроечник(с донора),лежали на полке с пол месяца сут ход 7.5 сек
одел на руку,походил,за 2часа минут на 25-30 ушли вперед-что то можно сделать еще?

[illuzion]

кварц постав от советских электроник,,

[WhiteLion]

nicle123,
купите нормальный камертонный кварц +- 20 ррм или лучше, 6Х2 или 3Х8 мм на радиорынке или в магазине электронных компонентов, аккуратно сформуйте выводы, впаяйте его, и, думаю, у Вас всё наладится.
