Уголок яйцеловов. Обсуждаем, чиним, хвастаемся находками

[Igor427]

Сообщение от rumod

Это ж надо было так заморочиться! Зато тактильный эффект появился.

На самом деле паять не долго - где-то за пол ночи справился. Гораздо больше времени ушло, чтобы понять, почему при нажатии некоторых клавишь он иногда виснет или выключается.

Это было достаточно давно, когда информация по процессору не была доступна (ну или я не нашел) - пару вечеров промучался, пока не понял, что обратное сопротивление диодной мартицы достаточно для переключения высоокоомных входов.

[neosphere]

Сообщение от neosphere

Друзья, я тут загорелся идеей заказать новодельные ЖКИ для ИМ-50, Весёлая арифметика.

У меня закончилась эпопея с изготовлением ЖКИ. В очередной раз убеждаюсь, что в этом мире нет ничего невозможного
В Веселую арифметику установлен НОВЫЙ индикатор, к созданию которого и я приложил руку. Все арифметики, что мне попадались были либо с дефектами экрана, либо с убитыми ЖКИ - так, что картинку можно было разглядеть только под весьма неестественным для игрового процесса углом. Зато теперь - игра буквально КАК НОВАЯ.

И да, огромное спасибо форумчанам Igor427 и MilanSK - без них вряд ли бы эта затея удалась

[MilanSK]

Сообщение от neosphere

Зато теперь - игра буквально КАК НОВАЯ.

Поздравляю! Это потрясающе!

[IgorR76]

Сообщение от neosphere

В Веселую арифметику установлен НОВЫЙ индикатор,

А чего бледный такой? Батарейки? Контрастность даже в 1985 была выше. А как скорость отклика? Плавный ЖКИ?

[neosphere]

Сообщение от IgorR76

А чего бледный такой?

Ну не фотограф я )) В реальности с контрастностью у него все норм. Время отклика, плавность - не хуже чем в любой другой игре серии.
А по сравнению с родными ЖКИ, которые можно встретить в оставшихся весёлых арифметиках - просто высший класс)
Я не знаю почему, но именно в арифметиках ЖКИ деградируют очень сильно. Для примера, у меня до сих пор жива моя первая Ну Погоди, которые продавали ещё в жёлтых картонных коробках, как у Nintendo - там ЖКИ до сих пор живой и чёткий. Кстати, она как раз 85го года )

------- ДОБАВЛЕНО ЧЕРЕЗ 10 МИН --------

Так, может, получше получилось сфотографировать)

[neosphere]

И ещё одно сообщение на пересечении темы часов и игр Электроника.
Для часов с wear os есть приложение Watchmaker, где можно создавать свои циферблаты.
Я сделал и для ИМ-02 Ну погоди, и для ИМ-03 Тайны океана. Играть в них нельзя, часы не для этого, реализован режим часов-заставки.
Тапом в левой нижней части экрана включается-выключается часовой сигнал (колокольчик или нотка вкл.выкл). Тап в правой нижней части перебирает доп. параметры - пульс, шаги, атмосферное давление, дату.

Установка - скачать архив, загрузить файл с расширением .watch в Watchmaker на андроид-смартфоне.

[Igor427]

deleted

[Igor427]

Какое-то время надад, обсуждалось, что на платформе "Ну Погоди" делались игры, с индикацией на светодиодах. Речь идет о ИМ-15/55, которые визуально очень похожи на «Tomy Tomytronic Basketball» и «TOMY Electronic World Cup Soccer», но, очевидно, на другой платформе (Tomy использовала TMS1000).

MilanSK прочитал ПЗУ и запустил игры в отладчике, но оставалось непонятным, как преобразывавается "ступенчатый" сигнала упраления ЖКИ. Я даже наивно предполагал, что поменяли драйвер управления ЖКИ на чипе.

Тут мне в руки, наконец, попала игра, так что я вооружился осциллграфом ... и действительность оказалась банальной. На чипе вход питания "-1.5 вольт" просто подключен на "общий".

Из-за этого пропали "ступеньки" половинного напряжения в сигнале управления индикацией, а управление светодиодами легко реализуется транзисторными ключами, но и включенный светодиод светится только 25% периода, т.е. половину времени "потеряли".

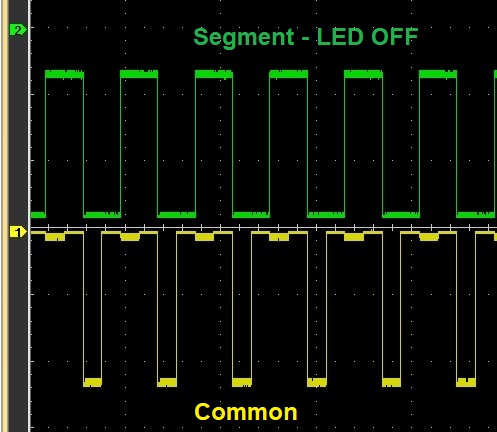

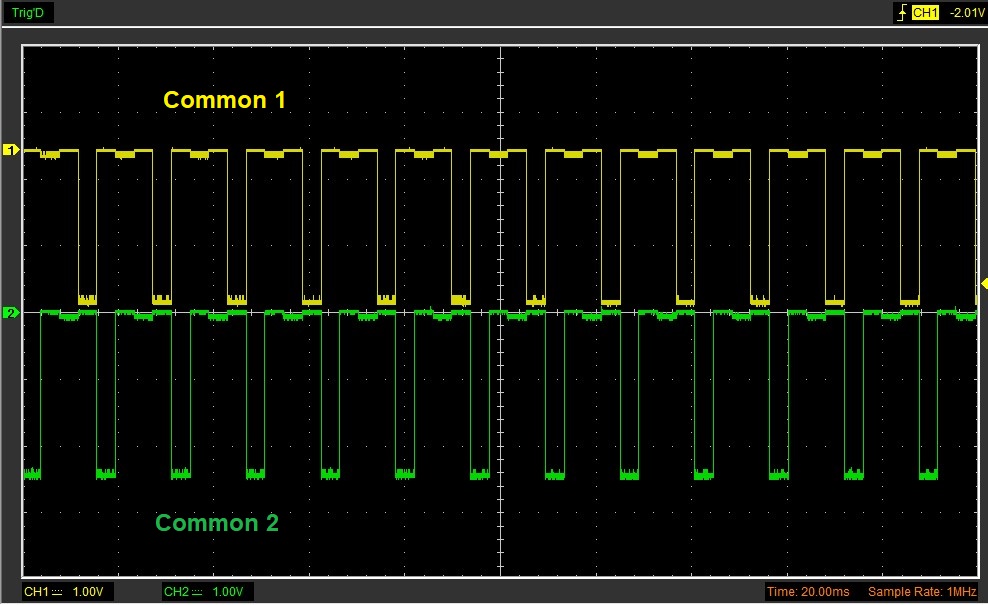

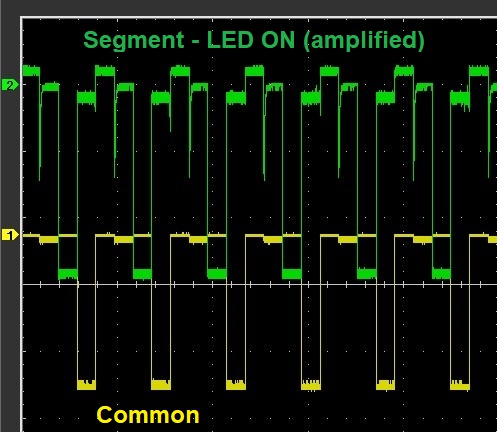

Осциллограммы для наглядности прилагаются (осциллограмма включенного сегмента измерялась на светодиоде, после транзисторного ключа, так что размах сегментного сигнала отличается)

[MilanSK]

Игорь, очень интересное открытие! Спасибо за разъяснения.

[IgorR76]

Igor427
Спросили бы здесь, чего мучились повторными поисками.
Я когда разбирался с чипом, всё время питал его одним -3в. И даже пробовал с жки включать с одним питанием. Некоторые лишние сегменты засвечиваются, но играть все равно можно. Процессор прекрасно работает от одного напряжения, и с внешней синхронизацией, но не работает, например, в статическом пошаговом режиме. Если прекратить тактировать проц, или понизить частоту раза в 2..3, то он уходит в сброс.
