Электроника 5-206

[siealex]

Токопроводящие резинки у 206 достаточно качественные. Да и при плохом контакте в них будет не просто вялый контраст, а паразитная засветка остальных сегментов, которой на этой модели (и на других моделях со статическим управлением ЖКИ) не может быть в принципе.

[Edun]

Сообщение от siealex

Токопроводящие резинки у 206 достаточно качественные. Да и при плохом контакте в них будет не просто вялый контраст, а паразитная засветка остальных сегментов, которой на этой модели (и на других моделях со статическим управлением ЖКИ) не может быть в принципе.

Да, в основном резинки хорошие, но бывает, что попадаются деревянные.
5-207 - что только не делал для улучшения контрастности, помогла только замена резинок.

[siealex]

На 207 основная проблема не в резинках, а в фатальном просчёте при проектировании обоймы модуля. Дисплей со штатными резинками упирается не по всей длине в резинки, а по углам в обойму, что в итоге самопроизвольно выламывает углы. Решение простое - поставить резинки минимум на 0.2 мм выше, сделать прижимные пластины более плоскими (можно вообще полностью плоскими) и пересобрать модуль.

[Max Finsky]

Здравствуйте, уважаемые участники форума!

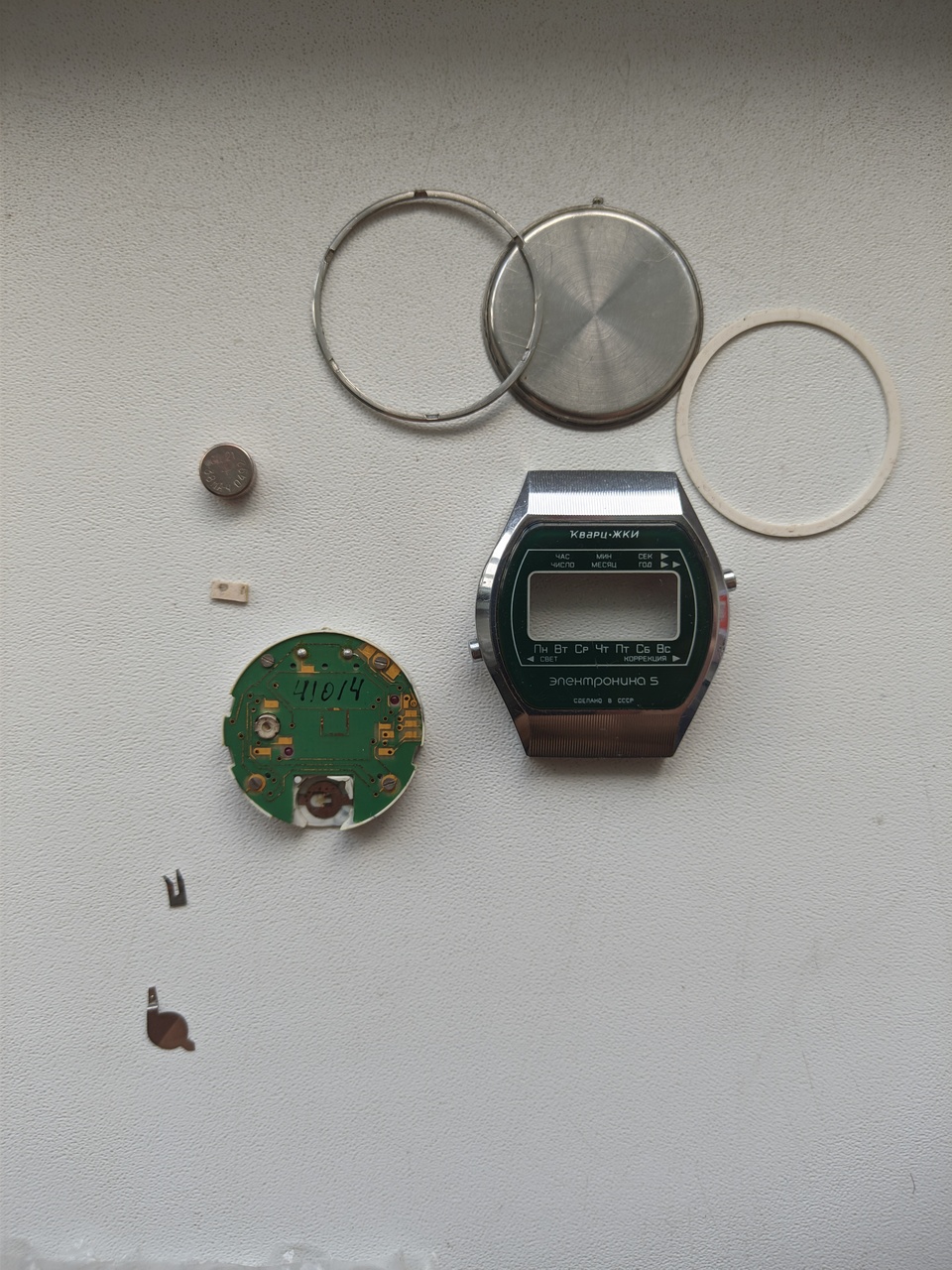

Решил прикупить на барахолке вот такую электронику, разобрав понял, что приобрел капсулу времени, внутри была окислившаяся батарейка СЦ-21, производства СССР, Также из за удара отломалась площадка для света, это я успешно починил. Плата живая, я как то случайно вставил батарейку и часы работали, но потом выскочила одна мелкая деталь и пришлось начинать ломать мозг с установкой батареи. Главный вопрос, как вставить обратно батарейку в эти часы, может для удобства что то припаять? Я себе уже весь мозг сломал как собрать эту модель. резинки снимал, все чистил, корпус собрал, а вот как установить батарейку я вообще не понимаю. Зачем это безобразие с мелкими деталями, что за маленькая пластина с усиками. Естественно нигде на форуме точной сборки нет, и вроде как у меня ранняя модель, т.к у всех остальных нет этой надоедливой пластины. Если что то нужно припаять для удобства, сообщите пожалуйста. Один усик с на маленькой пластине уже сломал, думаю что не буду дальше пытаться ставить батарею. С уважением.

[Андрей Бабанин]

[Max Finsky]

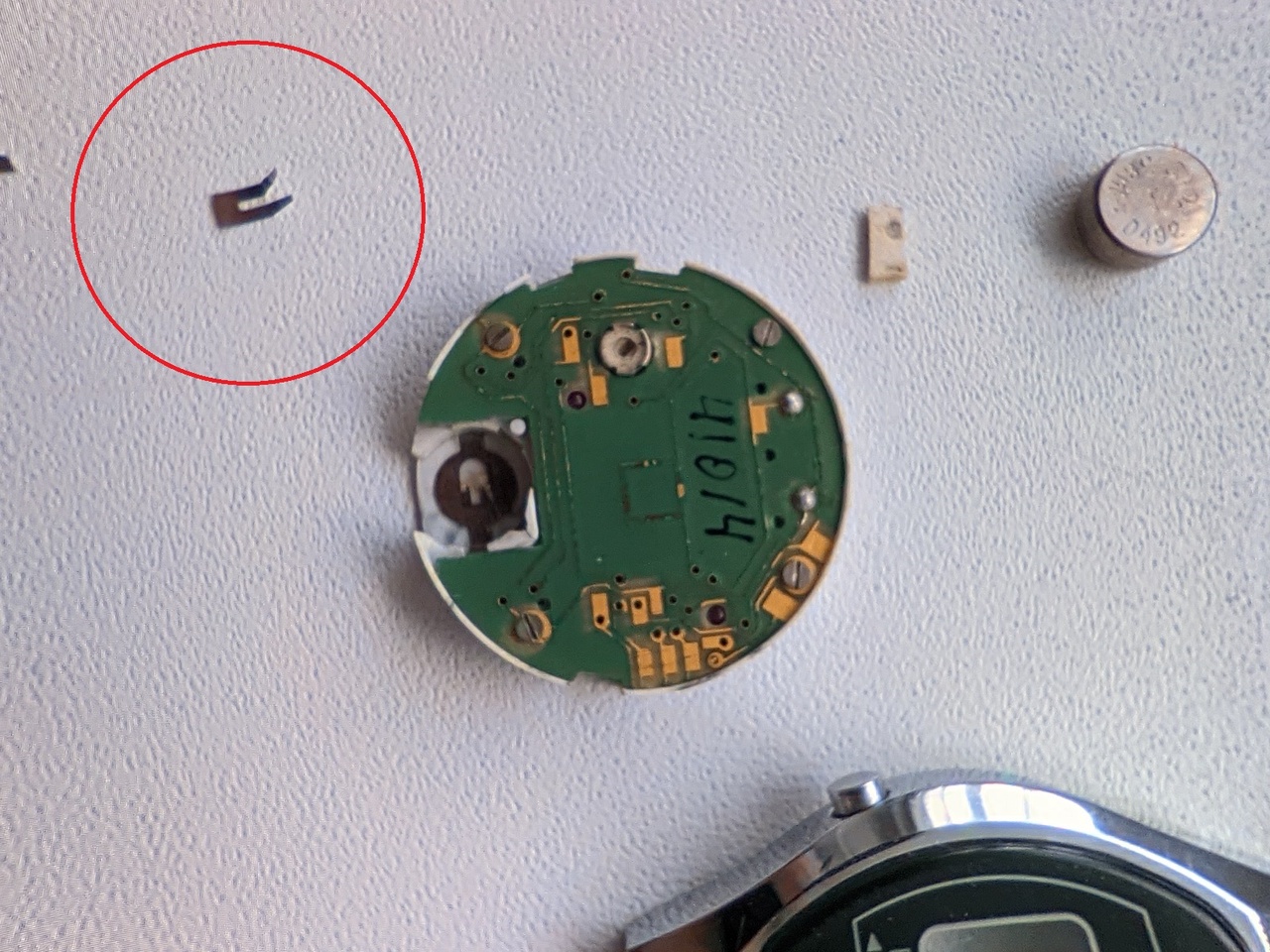

Большое спасибо за фото! С методом крепления разобрался, но без этой детали часы не стартуют. До сих пор не могу разгадать для чего и главное где должна находиться эта пластина. С уважением!

[Андрей Бабанин]

Эта деталь от других часов, модели 30351 или 204.

[Max Finsky]

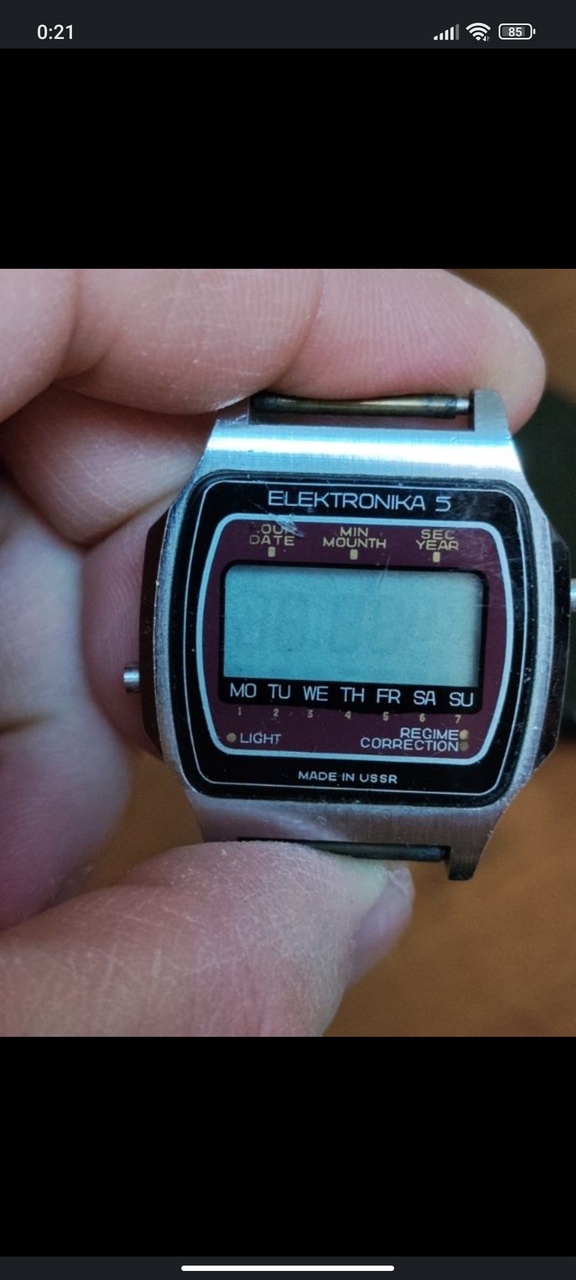

Кстати, не помню чтобы тут была именно англоязычная маска, только русская, чешская, немецкая и испанская. Вот такую откопал

[siealex]

Попадалась где-то уже.

[dragon1]

Hello and thank you that you accept me in your forum.My english is not perfect but I hope you will understand me.

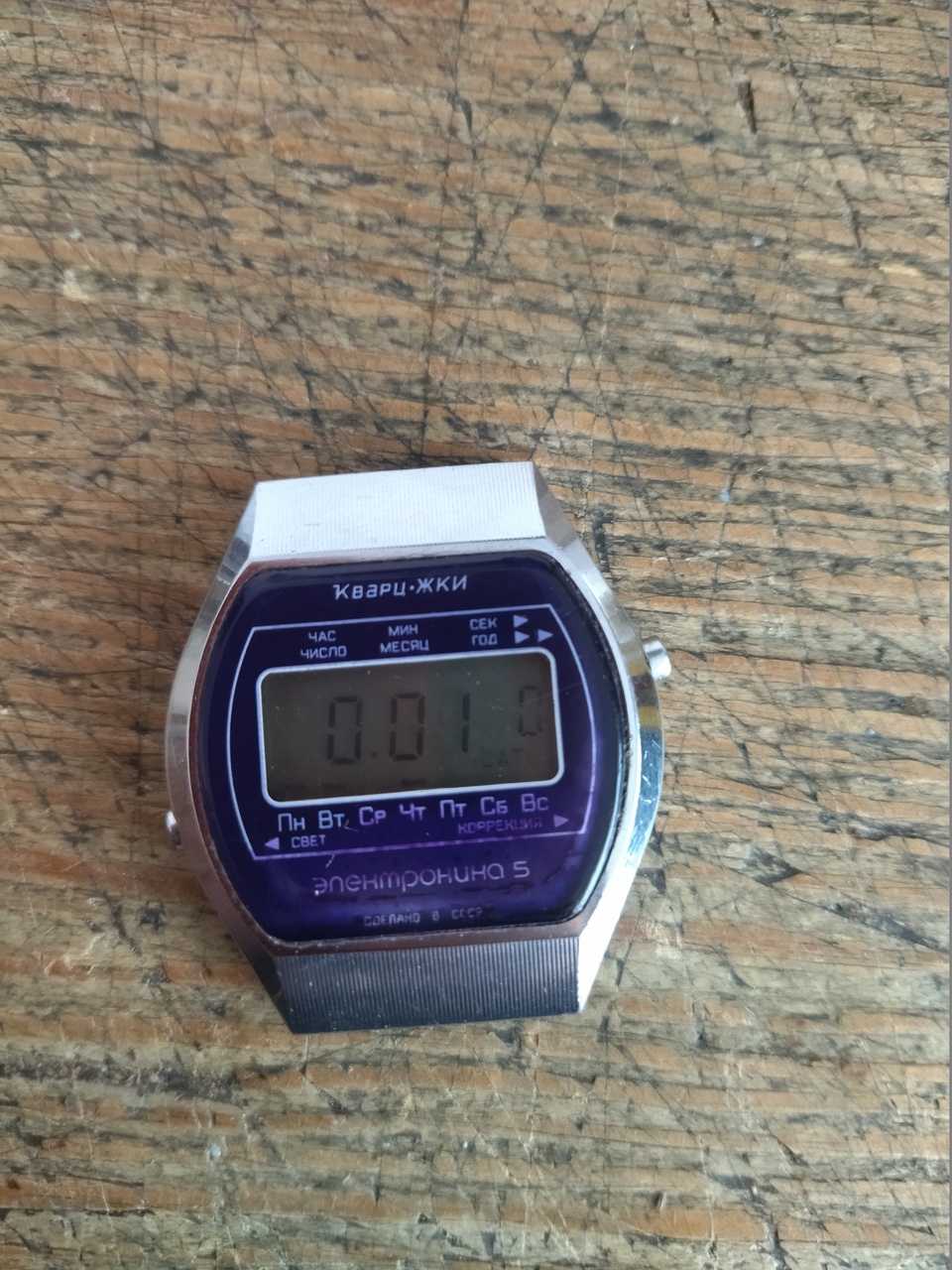

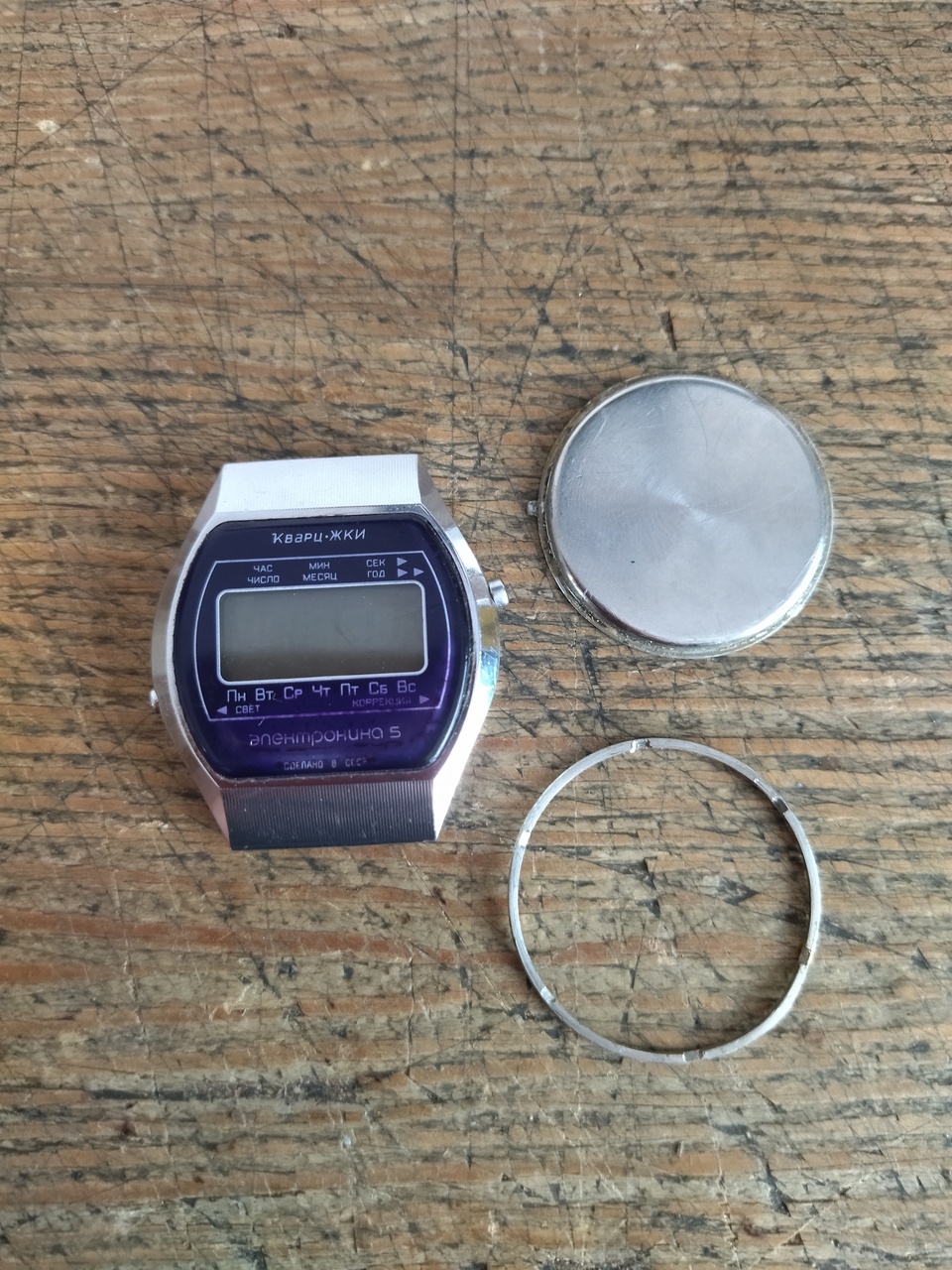

I have this watch and there is some sign of live.
First it was not working,but after some clean(I know there have a lot more) on the morning it was stuck on 001.

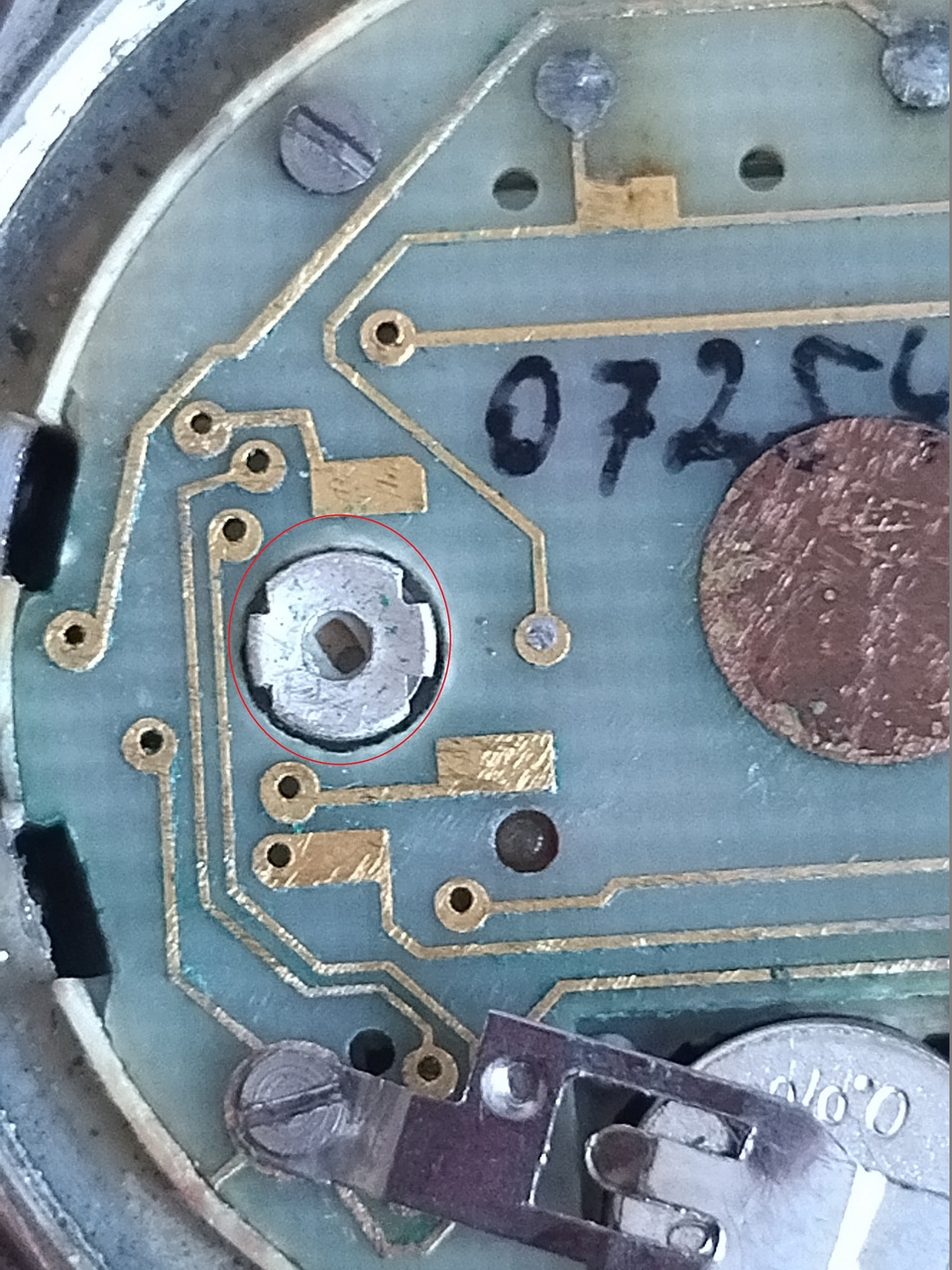

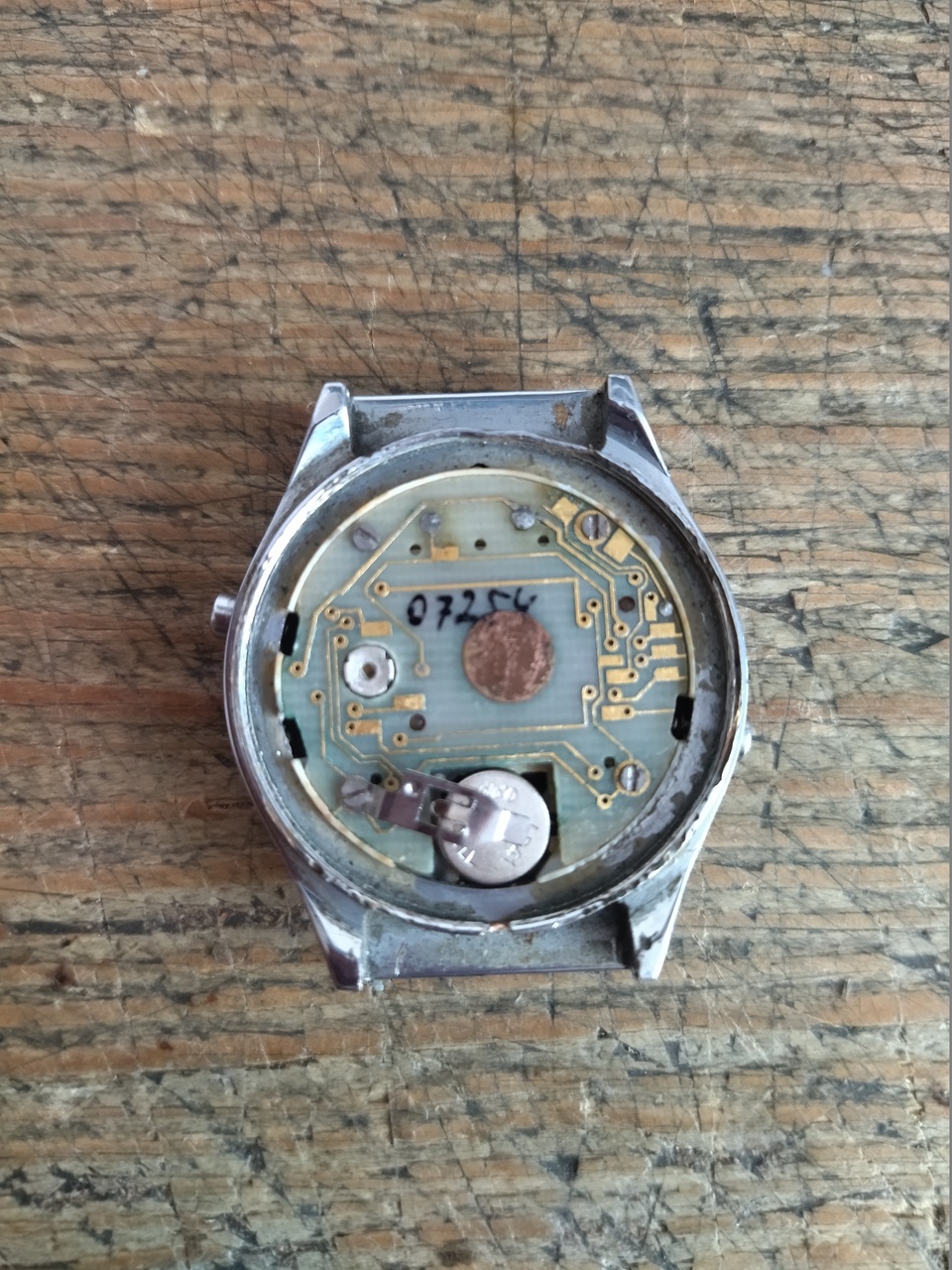

I think to replace al three capacitors,quartz and the trimmer,but I don't know their values.Can you help me with this info?
Also I think the trimmer setting is not at right position?

Здравствуйте, и спасибо, что вы принимаете меня на своем форуме.Мой английский не идеален, но я надеюсь, что вы меня поймете.
У меня есть эти часы, и есть некоторые признаки того, что они живы.
Сначала они не работали, но после некоторой очистки (я знаю, что их гораздо больше) утром они застряли на 0.01.
Я думаю заменить все три конденсатора, кварцевый и подстроечный, но я не знаю их значения.Можете ли вы помочь мне с этой информацией?
Кроме того, я думаю, что настройка триммера находится в неправильном положении?
