Электроника 1, вопрос.

[sapsan61]

Сообщение от Sergei Frolov

Пятница - третий.

А у меня пятый
Получается какой месяц не показывают...

[alexbe]

Сообщение от sapsan61

А какой день считается первым?

любой!!! но вообще у нас принято неделю начинать с понедельника

[aleksej]

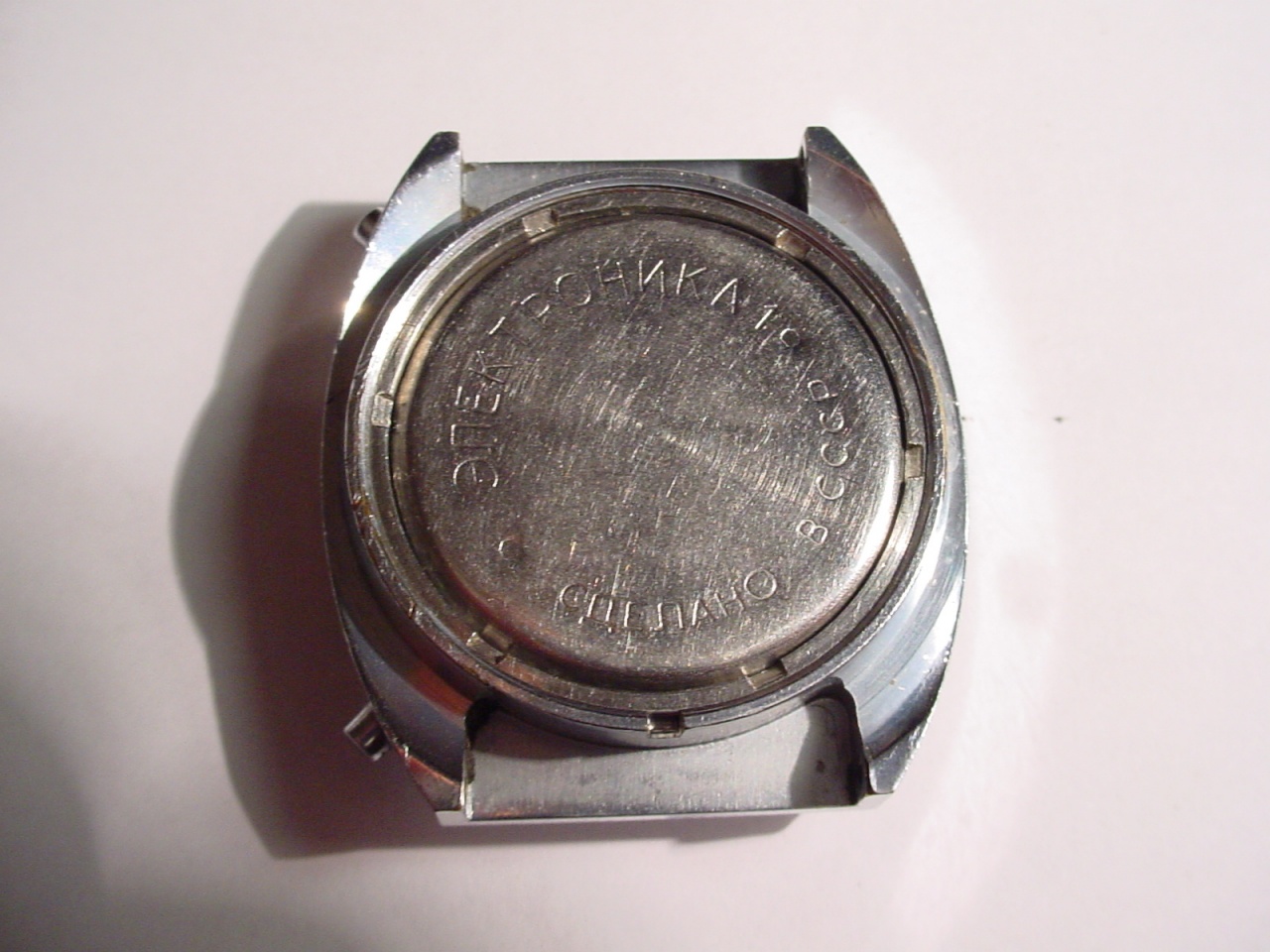

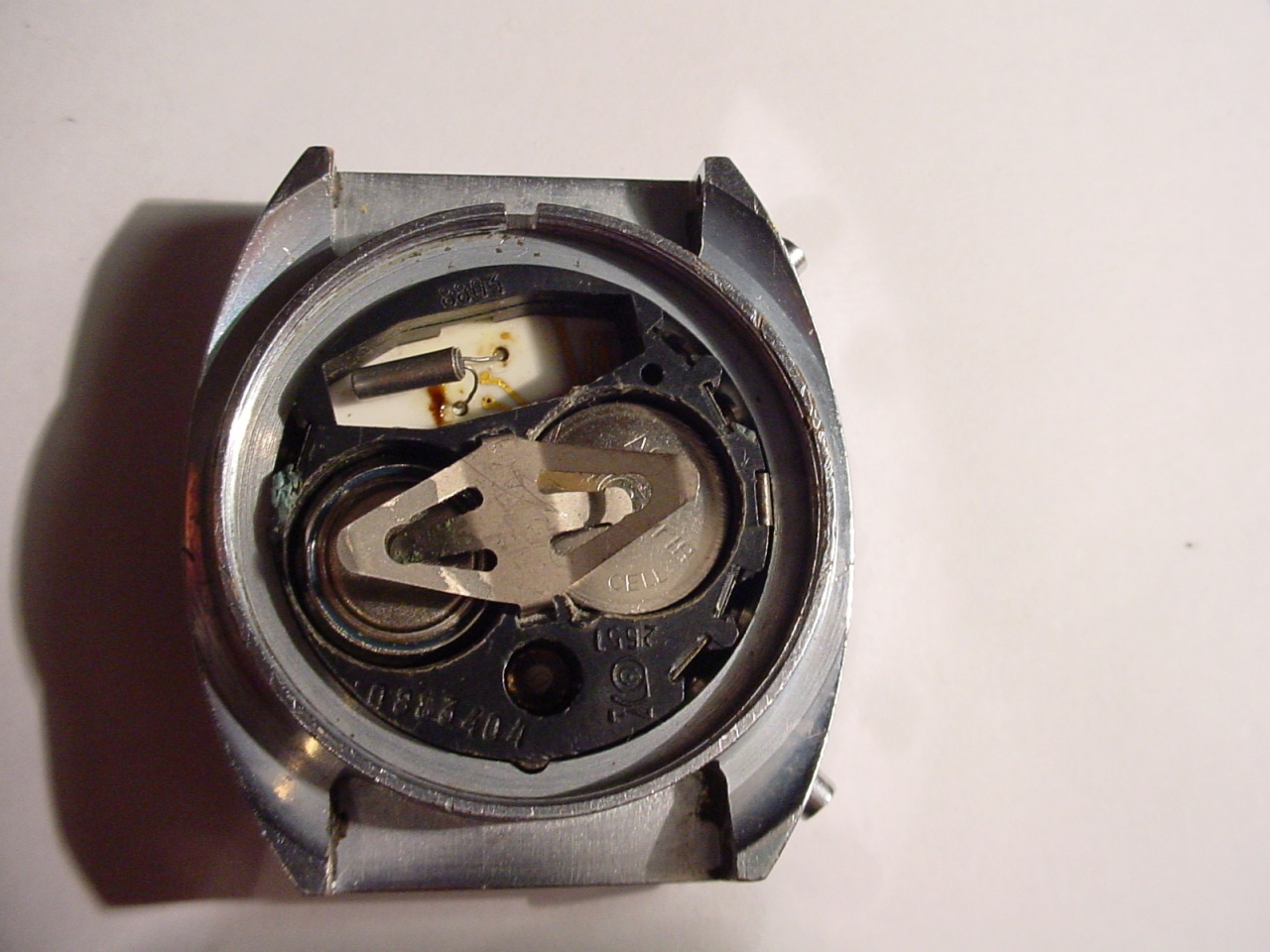

Подскажите пожалуйста,как правильно вставить батарейки??? На плате нет никаких обозначений!

[siealex]

На контактах должны быть выбиты знаки плюс и минус. Одну батарею плюсом вниз, вторую наоборот - указанным на контакте знаком вниз.

[siealex]

Знак можно проверить тестером - плюс должен звониться накоротко на третий сверху контакт с правой стороны платы.

[aleksej]

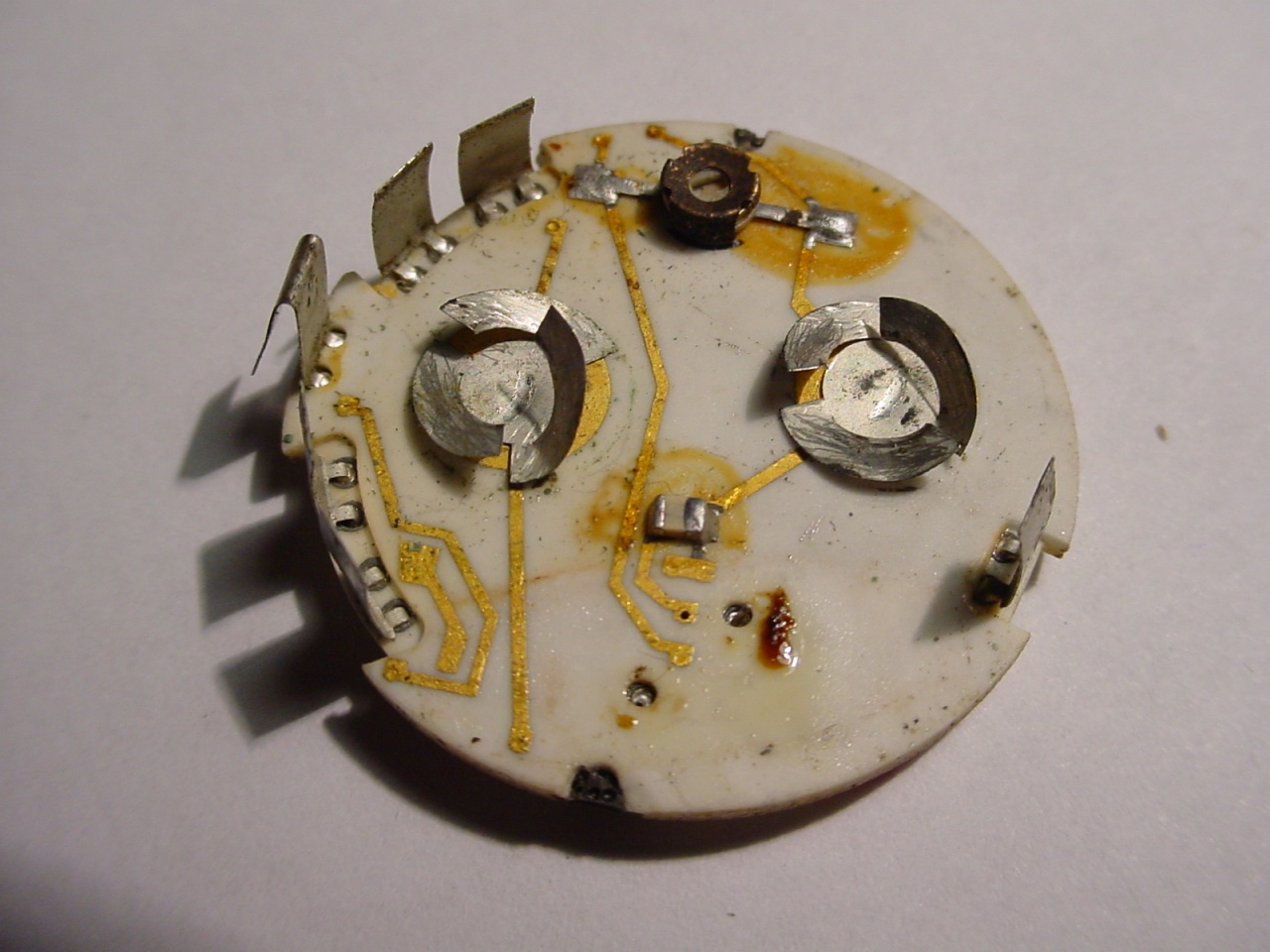

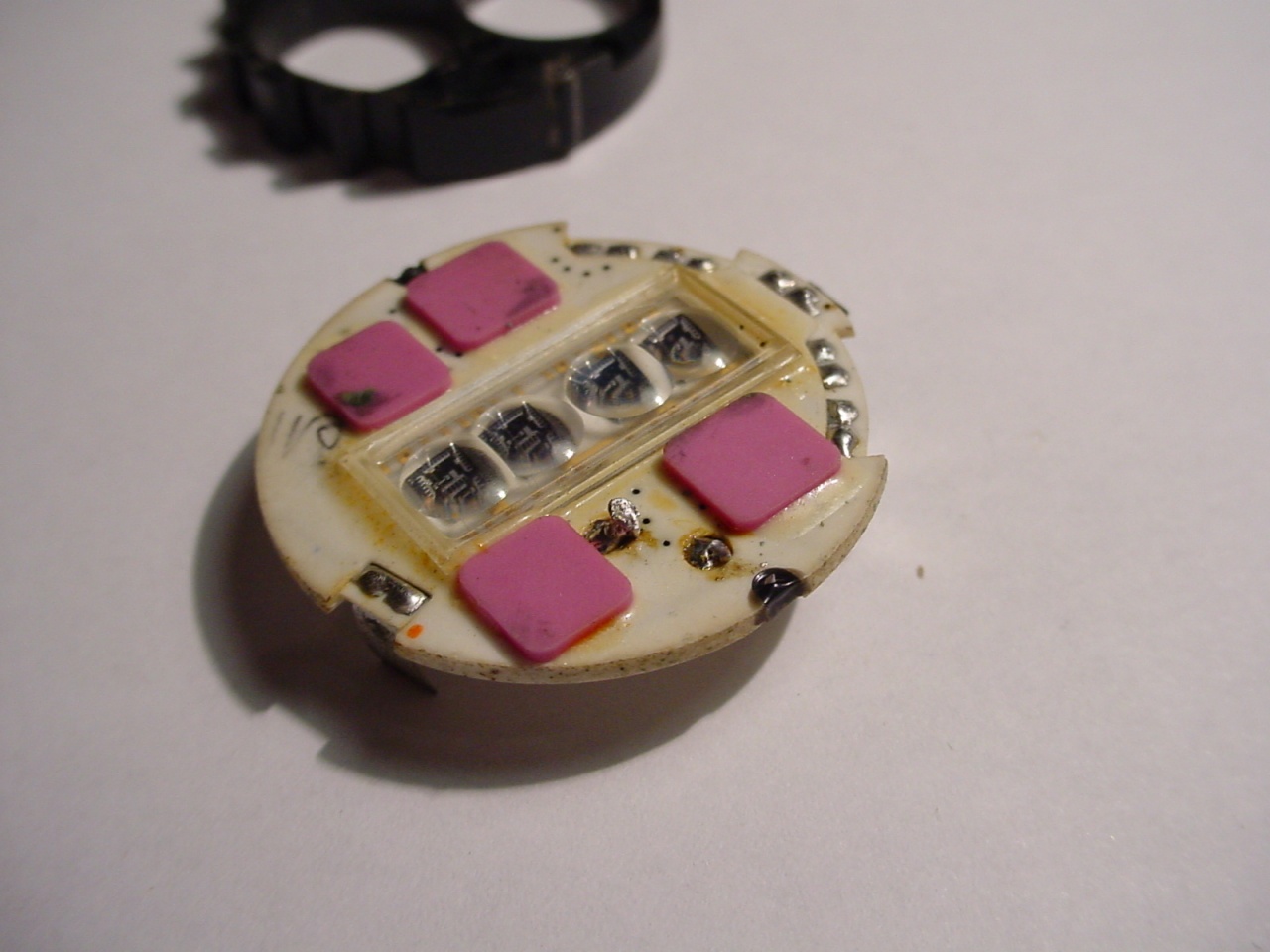

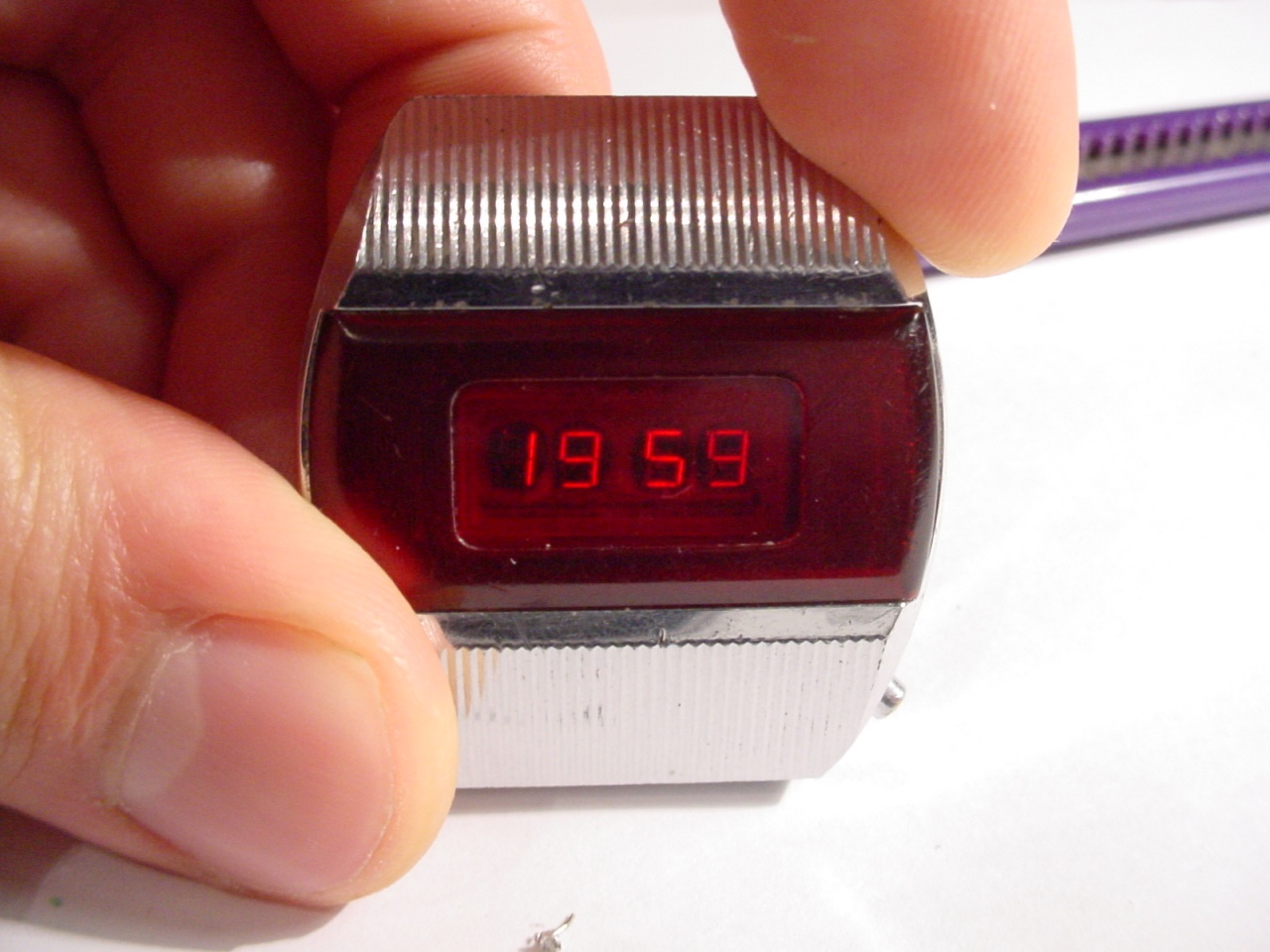

Спасибо,часы запустил!!! Поначалу когда установил батарейки,как-то хаотично светились цифры-то одна,то другая,вообщем творилось непонятно что... Причина оказалась в кварце-подкинул с китайских часов и всё пришло в норму! Однако,его не так-то просто удалось заменить-пришлось аккуратно ножничками залезть под прокладку и выкусить,а уж потом отпаять ножки(на фото-обратите внимание на оставшуюся ножку кварца,как она закручена-выпаять целиком нереально)
К слову сказать,диаметр механизма этих часов(1988 г.)меньше чем тех,что с круглым стеклом(начала 80-х годов)

[Shai Alyt NEMO]

Поздравляю с победой!
Берегите их!
Говорят, эти керамические платы не особо надежны, любят трескаться (стучу по дереву).
В более поздних выпусках ставили уже текстолитовые.

[siealex]

К слову сказать,диаметр механизма этих часов(1988 г.)меньше чем тех,что с круглым стеклом(начала 80-х годов)

Да, были 3051 и 2651.

Говорят, эти керамические платы не особо надежны, любят трескаться

Не столько трескаться, сколько расслаиваться, в результате чего отключаются разряды или сегменты на дисплее.

[Shai Alyt NEMO]

Вопрос к знатокам (siealex?):

Проблемный модуль Электроники-1.

Дано:
1. Электроника-1. Плата текстолитовая Б6-03 III.
2. Корпус сразу оставили в стороне - проблема проявляется как в корпусе, так и без него.
3. После установки батареек сразу включается индикация и цифры начинают "бежать".
Всё выглядит так, как если бы были зажаты обе правые кнопки коррекции и нижняя большая: левые два разряда бегут от 1 до 31 и синхронно с ними правый крайний - от 1 до 7. На кнопки не реагирует.

Текущее состояние проблемы: Облазил всю плату (только оргстеклянную крышку светодиодов не снимал,- боюсь) и спереди и сзади. Нигде никаких следов затекания электролита из батареек нет. Сзади отпаивал контакты питания и КПЕ, снимал тоненький листик текстолита, тер плату спиртом. Никаких соплей/непропаев не видно. Пропаял контакты кнопок. Собрал всё обратно - та же песня. Кварц не трогал, но вроде, он тут и никчему.

Пробой каких-то транзисторов на входах кнопок и "ядро" чипа считает их пожизненно нажатыми??? С чего бы? По внешнему виду - плату до меня никто не паял.

Я в тупике. Вроде, и не труп, но и не часы. Так, необычное цифроглюкало.
Может кто-то что-то подскажет. Оч. хочется оживить.

[siealex]

Какое напряжение на контактах этих кнопок относительно плюса питания? Что произойдет, если их принудительно замкнуть на МИНУС?
