Механизм с четвертным боем Foreign

[Timesmoney]

Дмитрий большое спасибо, в выходные буду вникать

[Timesmoney]

Видео работы механизма можно посмотреть по ссылке
https://www.youtube.com/watch?v=ziRDnV3oxi8

Видео боя по ссылке
https://www.youtube.com/watch?v=L78UkNmDFbE
Механизм пока на стапеле, работа не закончена.

[Dima343]

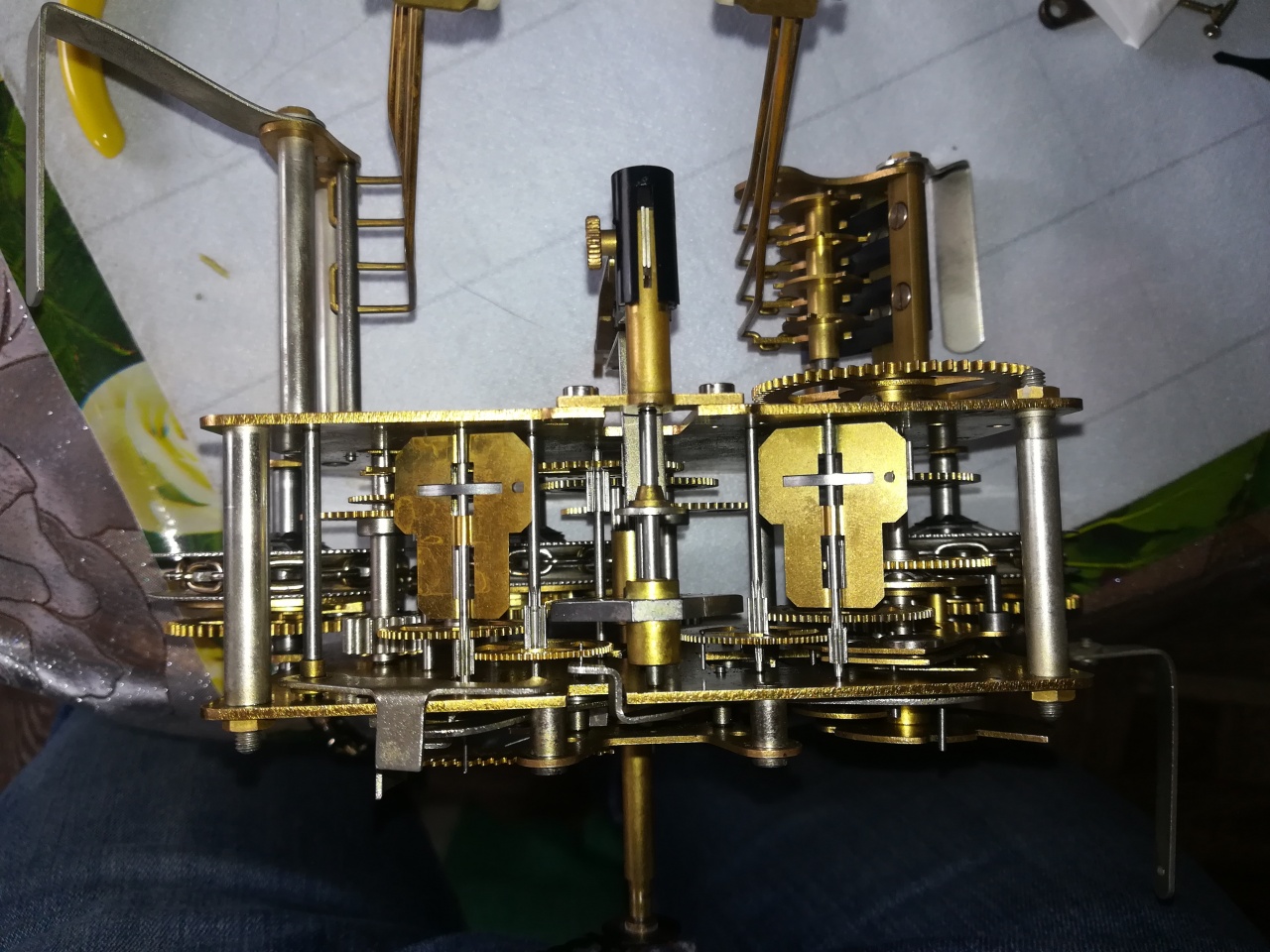

даже не знал что они с двумя мелодиями, одна надпись (witt - wittington) на циферблате возле прорези рычага полностью стерлась, а зад механизма вы не показывали
на видео играла мелодия wittington

самый дальний молоточек заедает при падении

на видео часы или полностью не заведены (четвертной бой) или есть проблемы, т.к. бой слишком неуверенный и медленный
вам не нужна такая огромная высота подъема молоточков - механизму трудно справляться с такой нагрузкой, а в корпусе часы будут бить очень громко
около 10-15 мм высоты подъема молоточка будет достаточно
высота подъема молоточков регулируется изменением положения демпферов (стальные пластины, об которые пружинят ступицы молоточков при падении)

если вы подогнете стальной рычаг на гребенке ближе к центру, при падении гребенки он будет опираться на запирающий штифт четвертного механизма и гребенка будет плавно опускаться

[Timesmoney]

Дмитрий приветствую, Westminster тоже присутствует, но по-моему больше фальшивит (нужно время для настройки).

Пружина четвертей очень тугая, но механизм начинает работать с одного полного оборота ключа. Заведена до упора. Сколько оборотов должен быть полный завод?

Меня беспокоят проблемы с работой четвертей.
Отрабатывают полный час, второй, ... потом щелчок (падает V-образный рычаг) и ничего не происходит. Часы продолжают идти, следующие 15 минут, щелчок четвертной механизм не включается и т. д.
Принудительное вращение минутной стрелки через несколько полных часовых оборотов восстанавливает работу. Обратил внимание, что после сбоя штифт колеса четвертей останавливается с углом больше 90 градусов, почему пока не разобрался.

По высоте подъёма молоточков принимается, рычаг подогну.

[Dima343]

так посмотрите, механизм стопорится где-то в районе рычагов под циферблатом, или ему просто не хватает сил поднять молоточки?
попробуйте снять колесо привода игрального вала и протестировать работу механизма без него

[vladimir1992558]

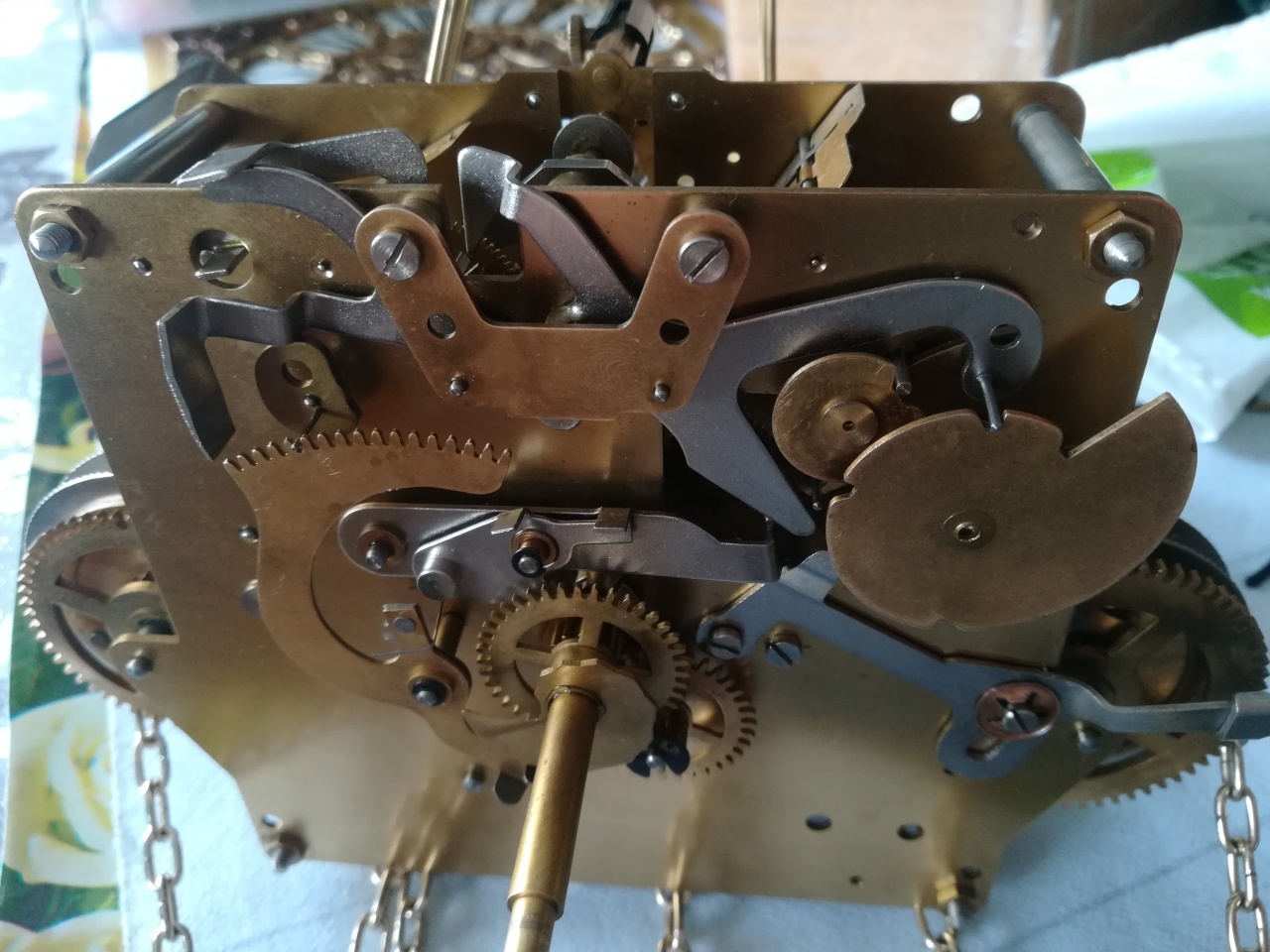

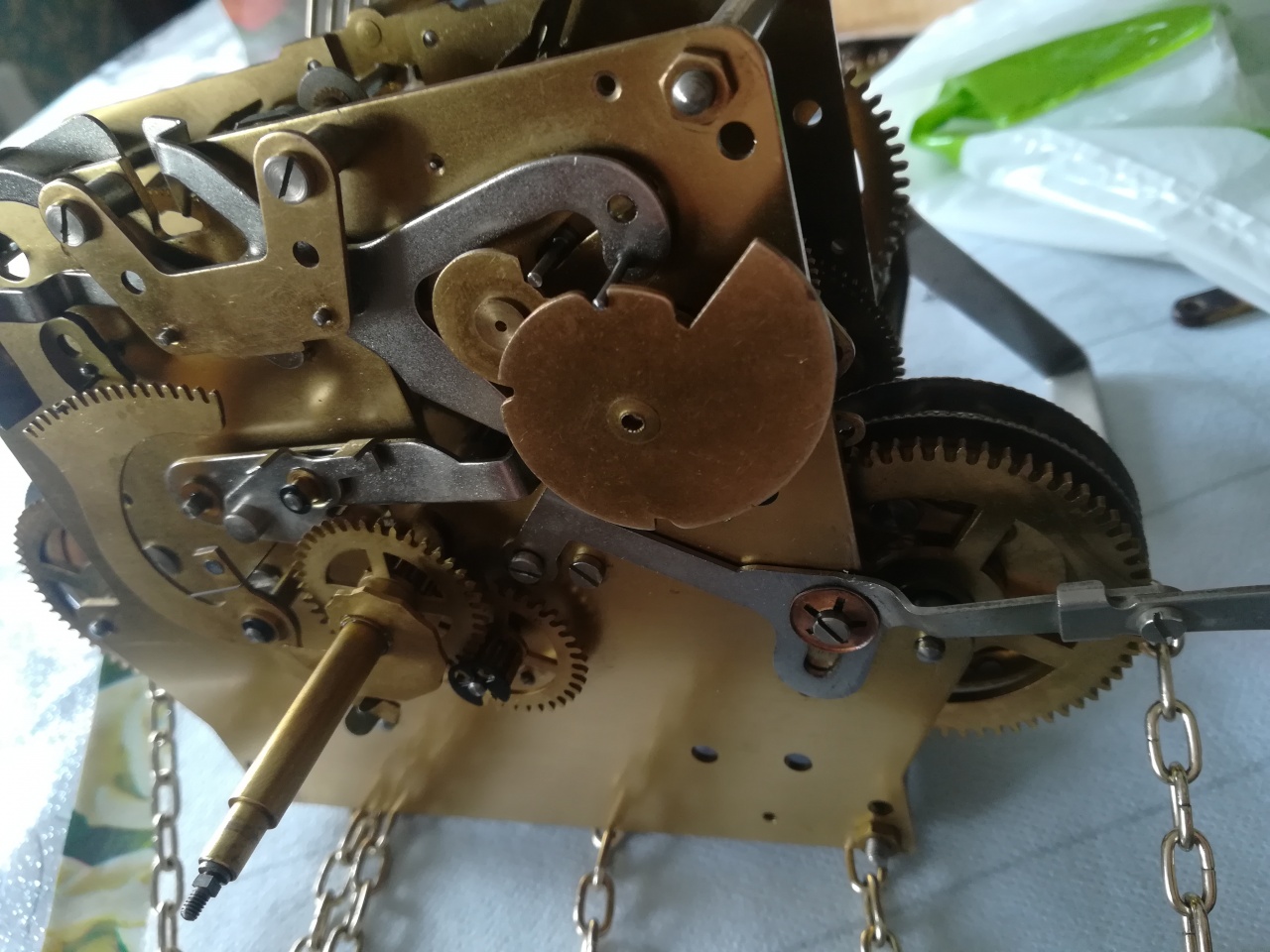

Механизм бьет часы, но не пробивает четверти. 3 часа 6 часов и 9 часов. Рычаг слегка поднимается, но не срабатывает. Если поднять выше, срабатывает основной бой и пробивает часы.

[Timesmoney]

Сообщение от vladimir1992558

Механизм бьет часы, но не пробивает четверти.

1. "3 часа 6 часов и 9 часов" это 1я, 2я и 3я четверть 2. "не срабатывает" потому, что не прошла подготовка боя (четвертного). Лучше кину ссылку

http://forum.watch.ru/showpost.php?p...8&postcount=10
Удачи!

[Dima343]

надеюсь это поможет
http://forum.watch.ru/showpost.php?p...01&postcount=7

[Timesmoney]

https://www.youtube.com/watch?v=TixAQrrRPYo&t=7s
Четверти работают четко, автокоррекция не настраивается. Посмотрите видео, постарался снять с нужного ракурса.

Сообщение от Timesmoney

автокоррекция не настраивается

имел ввиду жестко штифтом сквозь ось

[Dima343]

у меня похожий Ургос


у вас рычаг автокоррекции поднимается недостаточно высоко

зацеп рычага автокоррекции поднимается штифтом от основного зацепа
