Примеры расчёта зубчатых передач часов

[Alexey Andrianov]

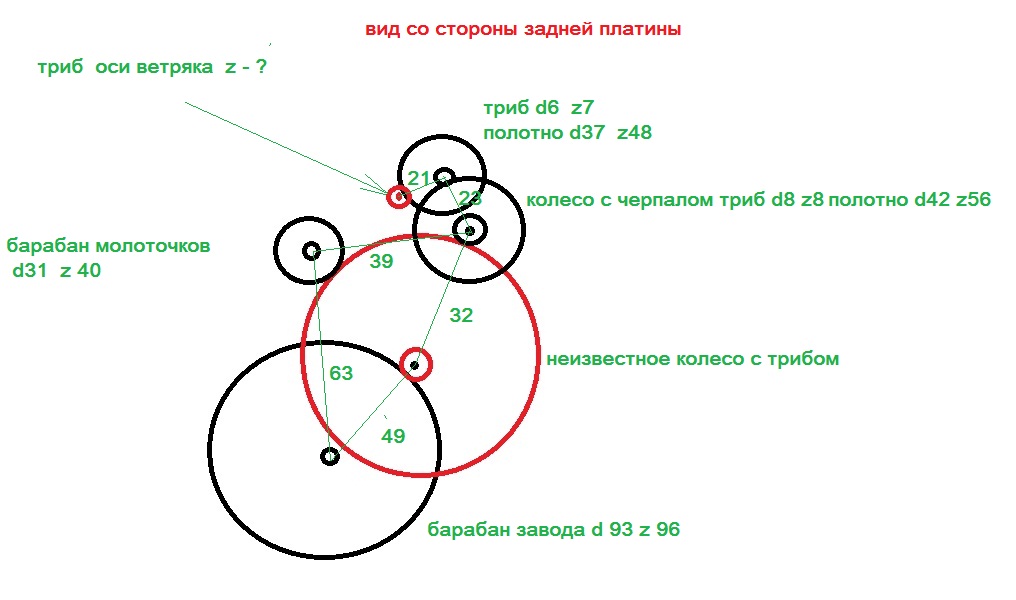

Я сделал такой эскиз.
Как и говорил, вижу неизвестное колесо так. Добрые люди поделились фото похожего механизма.
Других вариантов не увидел.
Остальные колёса расположены по факту.

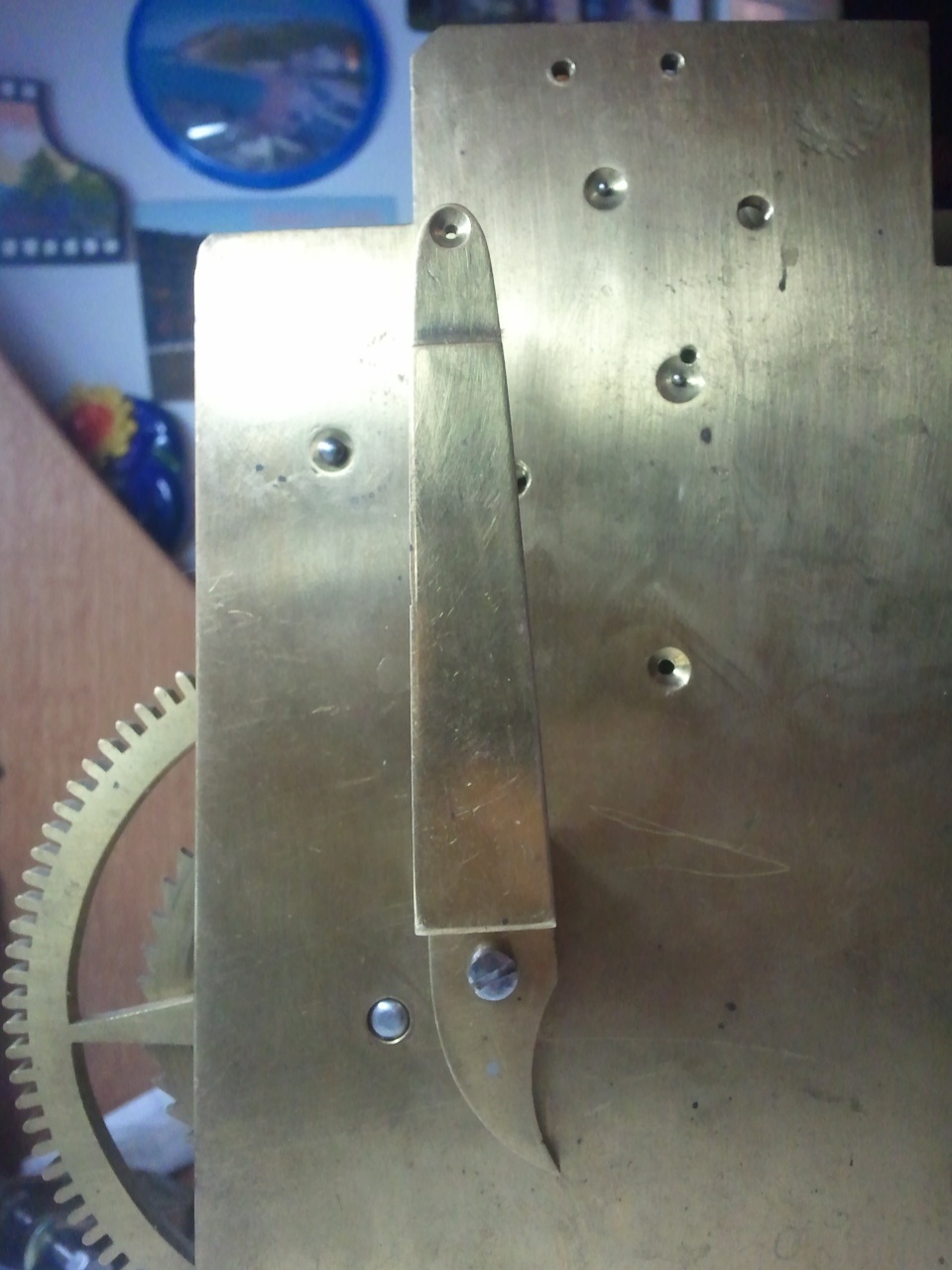

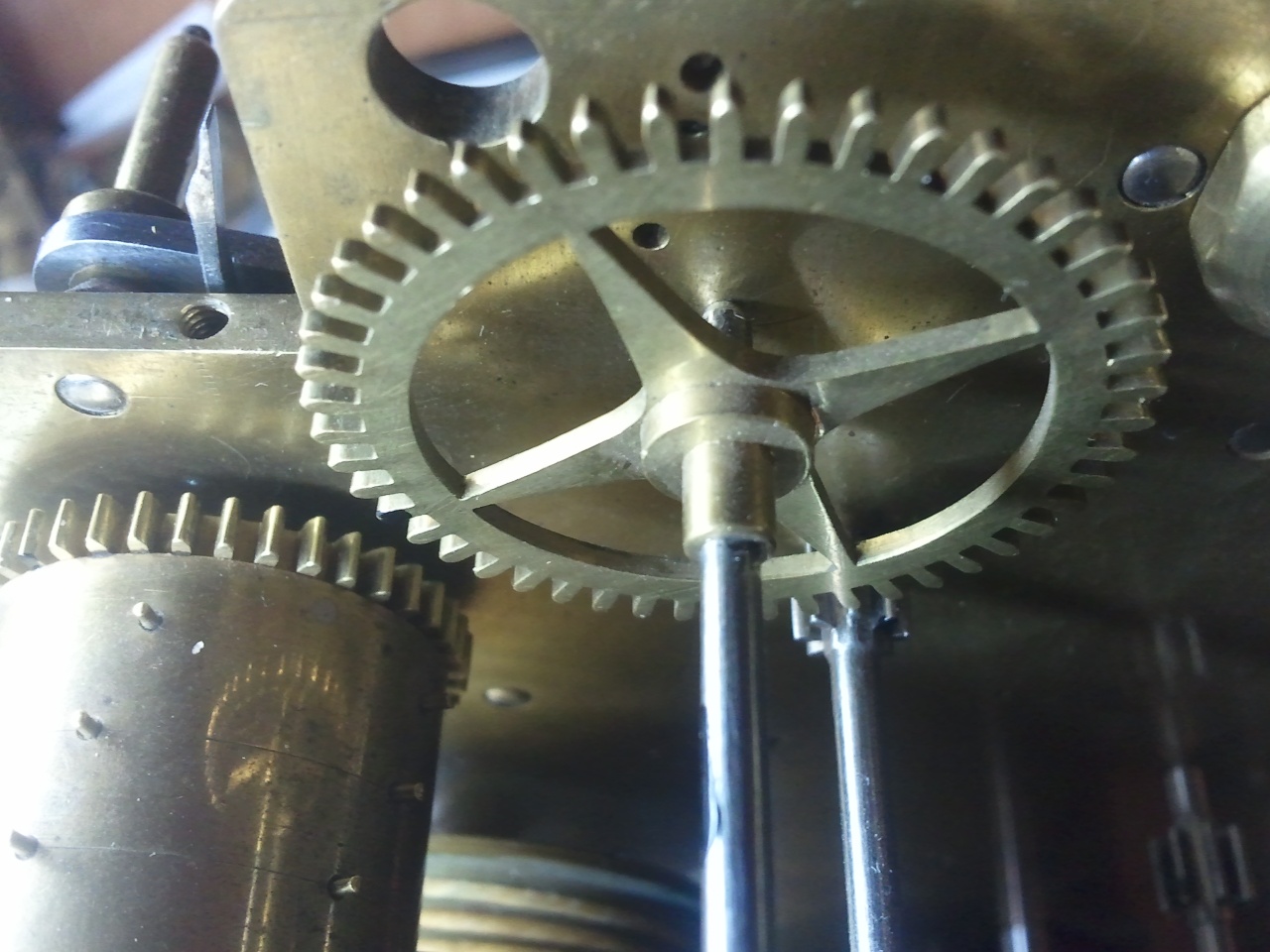

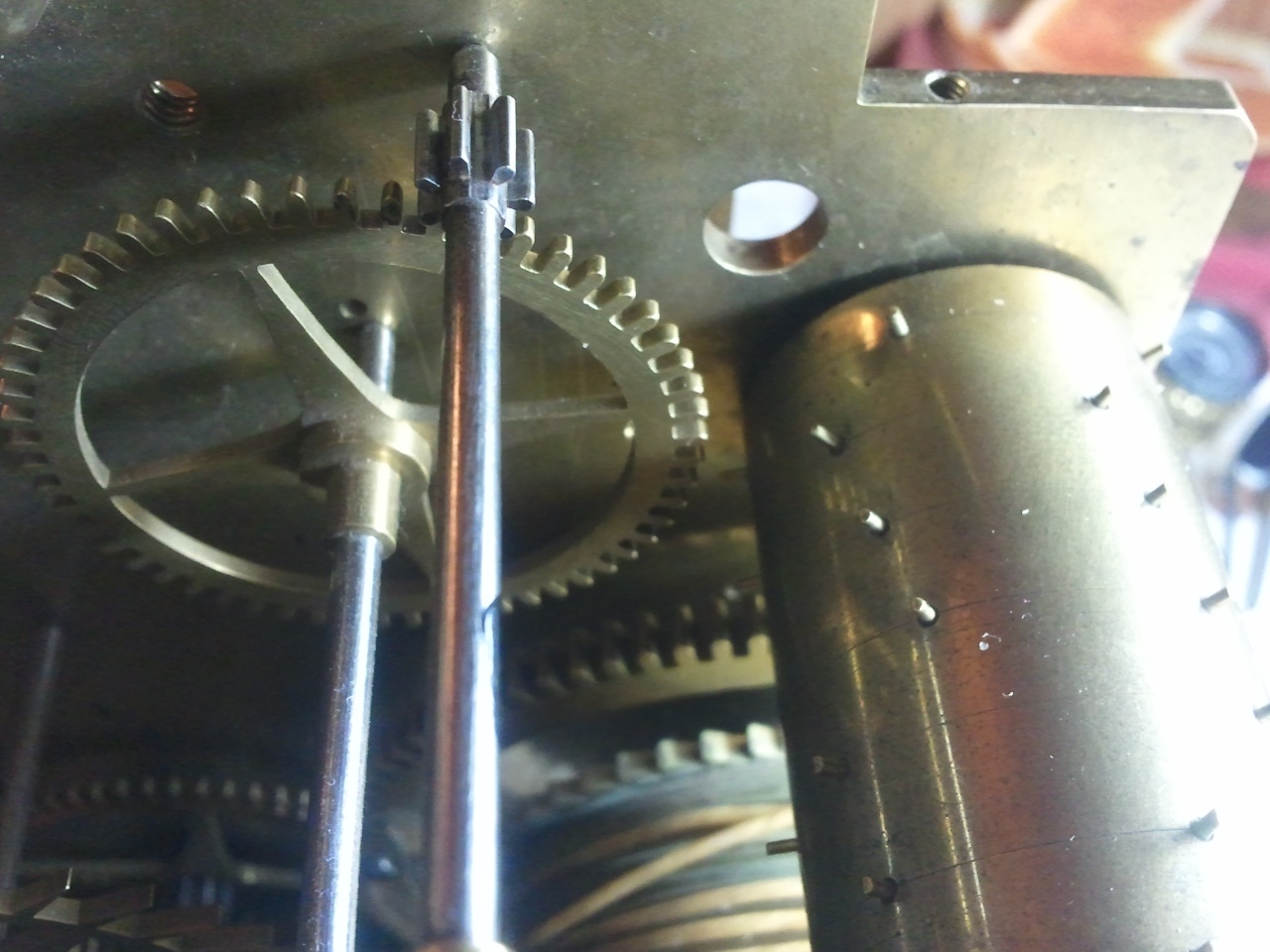

Механизм собран и это добавляет неудобства для съёмки фото.

Дмитрий спасибо !
В самом деле интрига есть и есть желание прийти к нужному результату. К сожалению на практике не имел случаев с таким сталкиваться.Поэтому и обратился за помощью к форуму. Как то эти вещи делали наши предки. Причём с нуля с расчётов.Это больше всего
восхищает, есть гордость за это. Неужели нам с этим не справиться ?

С ув, Алексей.

[Graf]

Вот теперь нужны максимально точно эти размеры.

[lng]

На чертеже красным отмечено утерянное колесо? А на фото тогда что за колесо между заводным колесом и барабаном молоточков? Так и было изначально или вы так собрали?

[Alexey Andrianov]

Дмитрий, доброй ночи !

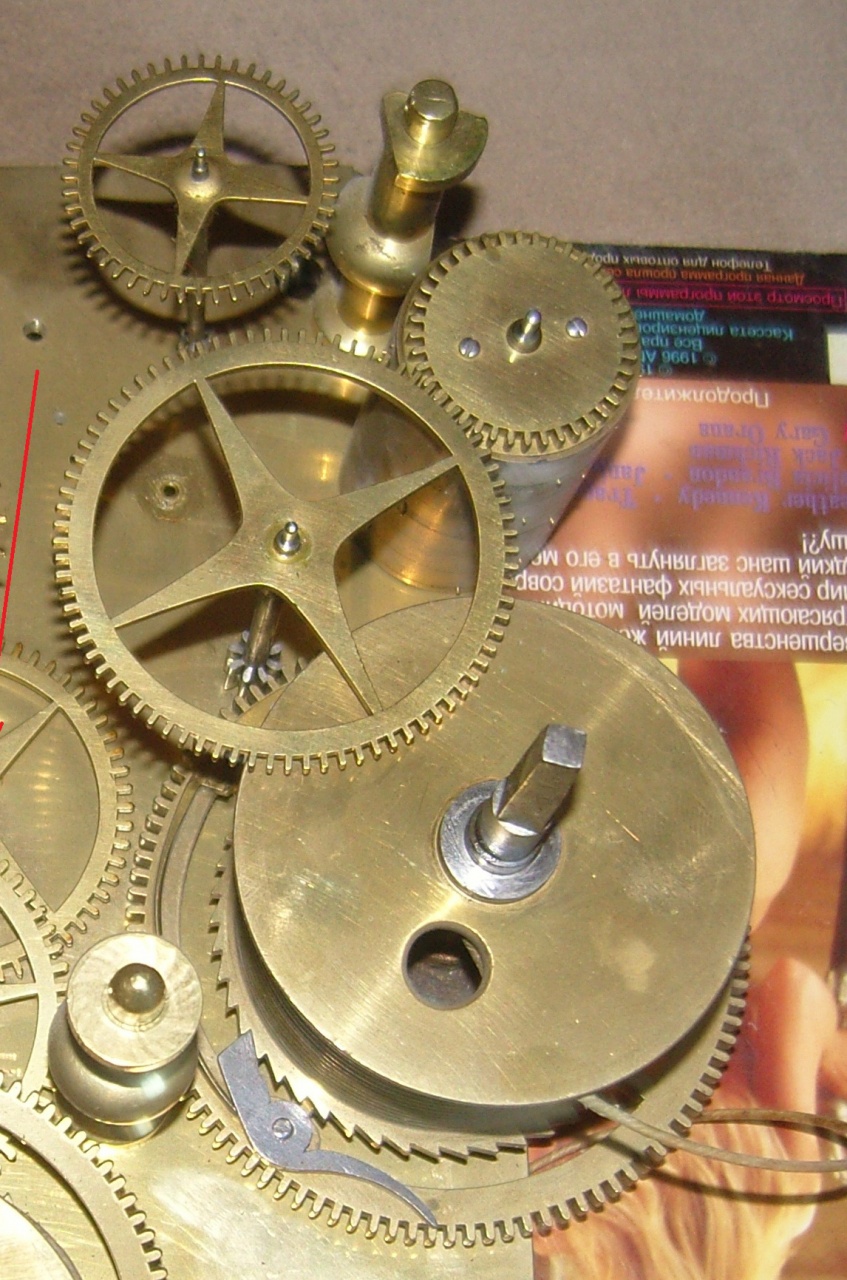

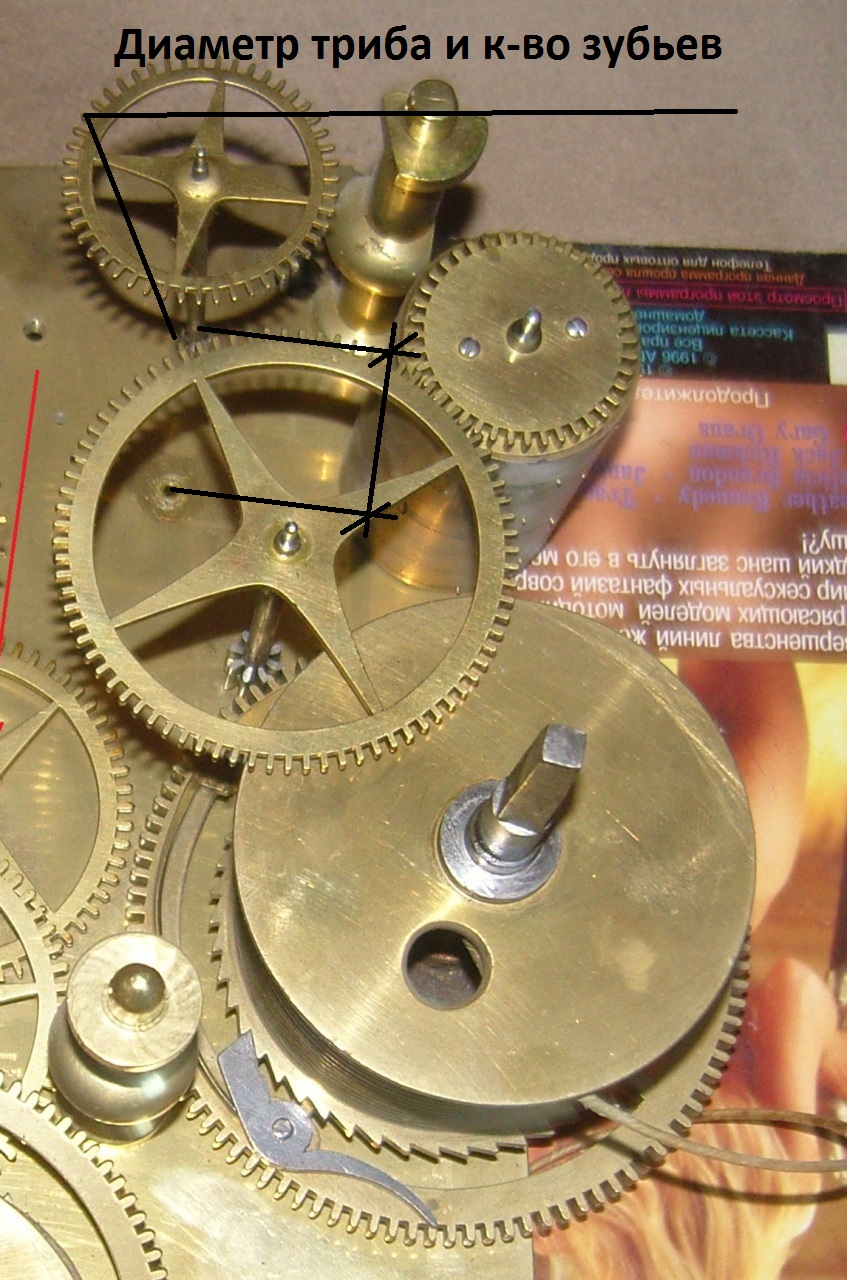

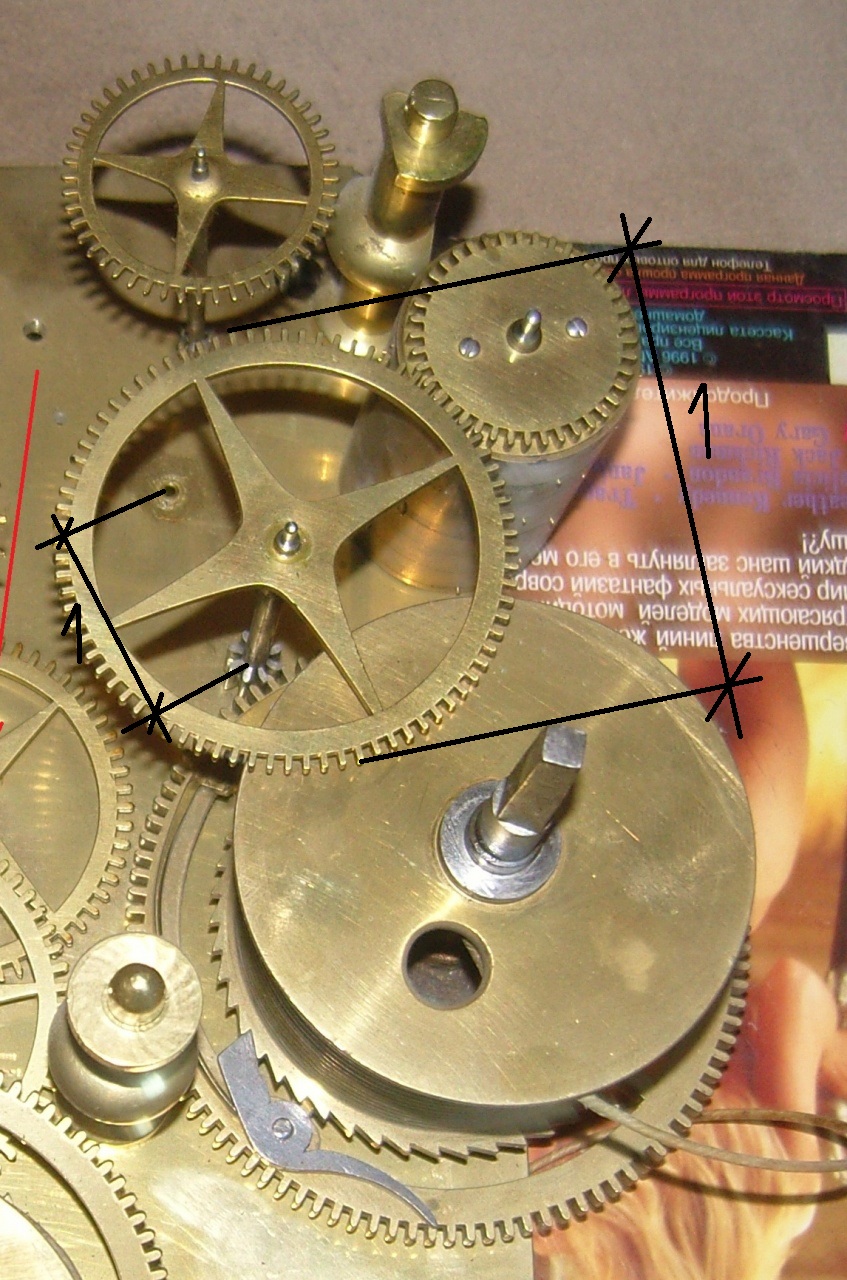

Хочу пояснить,чтобы не было путанницы, что в посте 409 эскиз с моими размерами, наверно лучше ещё раз перемерить, чтобы Ваш труд был не напрасным.А фото механизма на журнале - это другой механизм, для образца прислали хорошие люди.

Сообщение от lng

На чертеже красным отмечено утерянное колесо? А на фото тогда что за колесо между заводным колесом и барабаном молоточков? Так и было изначально или вы так собрали?

на чертеже красным отсутствующее колесо
фото чужое для наглядности

------- ДОБАВЛЕНО ЧЕРЕЗ 13 МИН --------

[lng]

Теперь благодаря фото чужого механизма мы будем знать какое колесо делать. Жаль что механизмы немного разные, а то бы зубья высчитывать не пришлось.

[Alexey Andrianov]

Сообщение от lng

Жаль что механизмы немного разные

на обоих механизмах на барабанах молоточков по 40 зубьев
на самом верхнем полотне колеса и там и здесь по 48 зубьев
не всё так плохо.
Можно предположить что и триб утерянного колеса на моём механизме имеет так же 8 зубьев

[nevenbekriev]

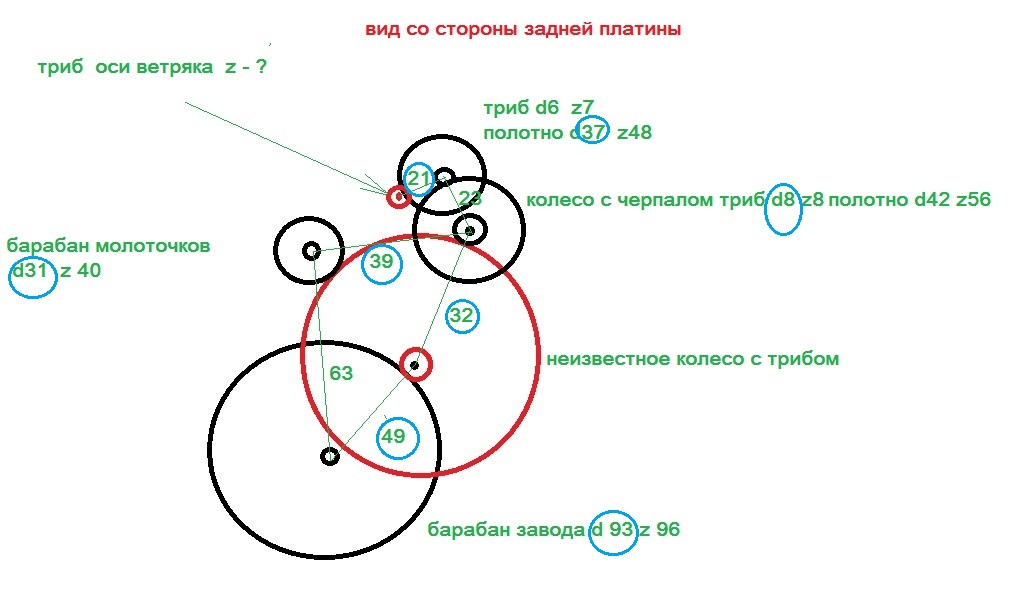

Постарайтесь максимально точно измерить размеры, которые в синие кружки. Нужны внешные диаметры колес и трибов, а не делительные. Тогда определим точно все.

[Alexey Andrianov]

Добрый день !
Всем спасибо за участие и помощь!

Цифры красным цветом на эскизе - это последние уточнённые размеры.
С трибом оси черпала сильно ошибся.

С уважением, Алексей.

[nevenbekriev]

Результат моих исчислений:

Отсуствующее колесо, соседнее барабана:
Триб с 10 зубъев, внешний диаметр триба - 10.25мм
Полотно с 76 зубъев, внешний диаметр 60.05мм

Триб ветряка с 10 зубъев, внешний диаметр триба - 7.8мм

[Alexey Andrianov]

Спасибо за расчёт !

Я ещё не вникал в пример расчёта Дмитрия, но хочется это освоить.
На практике вещь очень полезная и доступна не каждому.
Если не трудно и будет время приведите пример расчёта на моих размерах.

Сообщение от nevenbekriev

Триб ветряка с 10 зубъев, внешний диаметр триба - 7.8мм

Я заготовку под триб ветряка делал с максимальным диаметром 7.4 мм ( по технологическому отверстию задней платины ).Заготовка проходит через него с минимальным зазором.Возможно в этих часах не соблюдалась такая точность при изготовлении.Я обратил внимание, что полотно заводного барабана ходит с радиальным биением 0.4 -0.5 мм.

С уважением.
