Китайский кварцевый механизм с боем ( четвертные )

[Vasiliy K]

Шикарный выключатель!

[radii]

Вот хороший , тоже древний выключатель . От самолета и-16 и от танков такие были ( 20 А ! )

[radii]

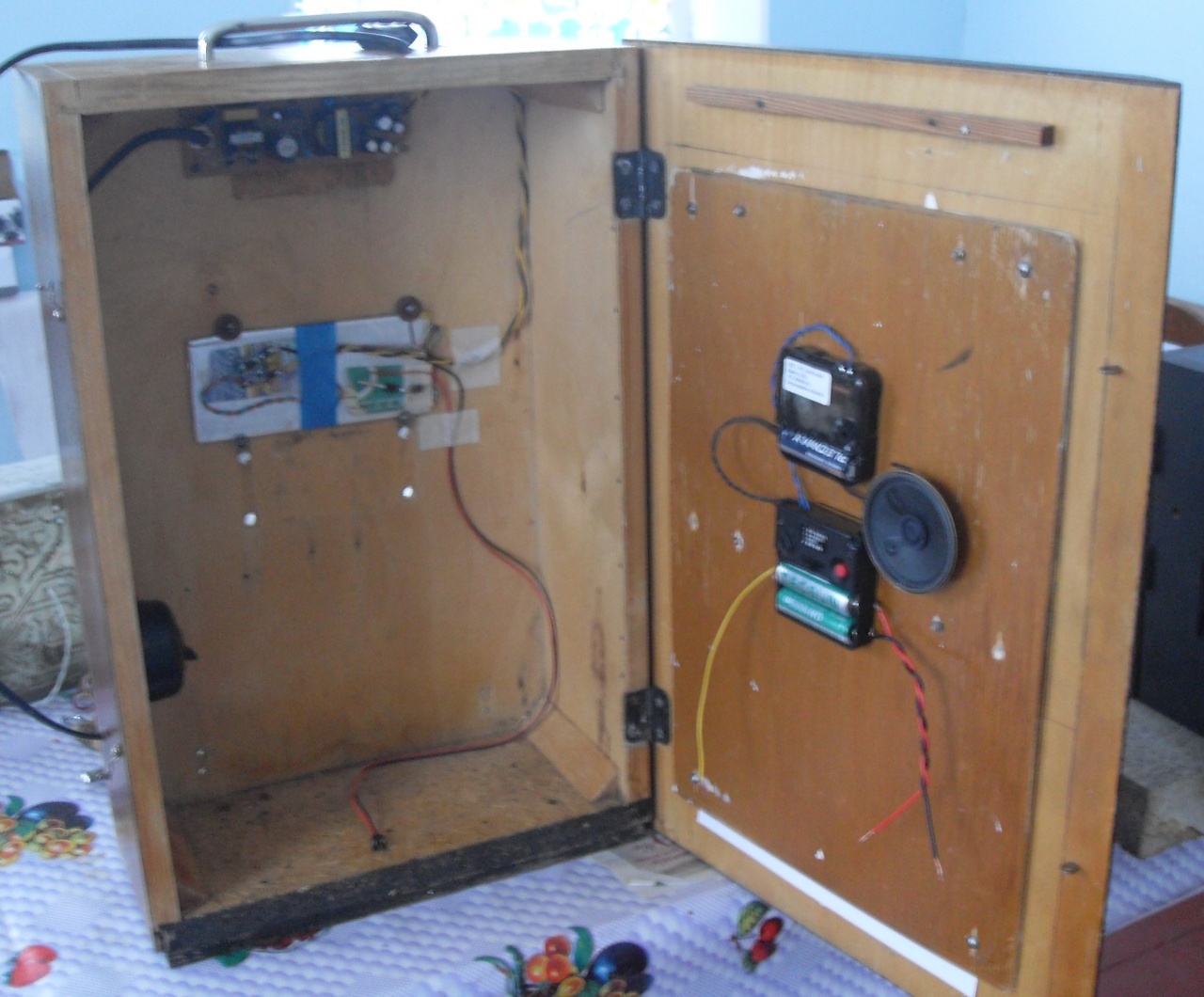

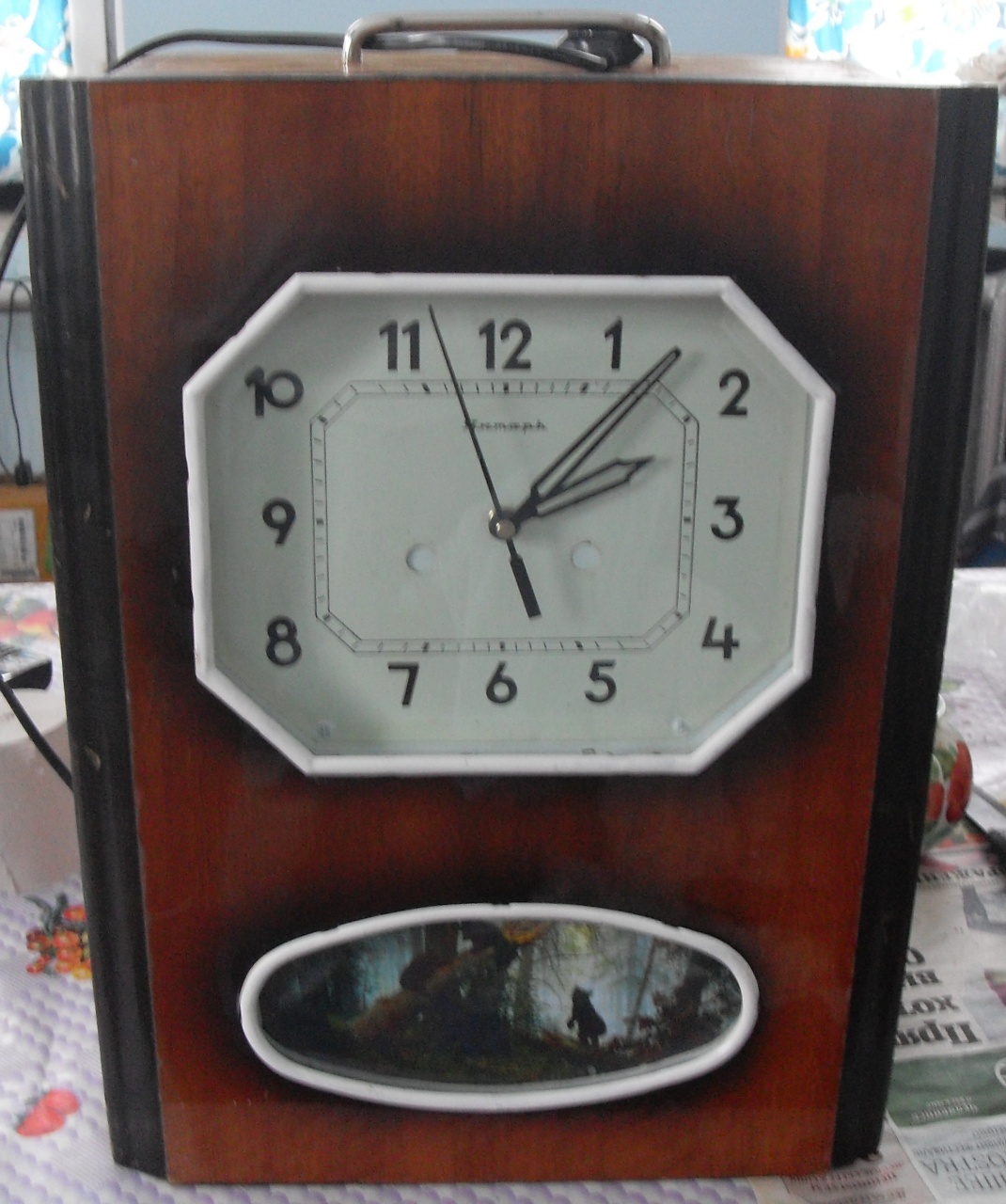

Сегодня получил заказ , долгожданный . Механизм меня удивил , бесшумный .Стрелки оказались длинными , пришлось укоротить . А вот в звуковом блоке питание 3 в , но от батарейки 1.5 в отводится проводок в схему , на это я не расчитывал , у меня питание просто 3.2 вольта без делителя напряжения . Вообщем свою конструкцию с питанием отложил .Сделал на батареях 1.5 в . Работает . Четвертные без обмана . Идет прогонка , потом будем смотреть

[radii]

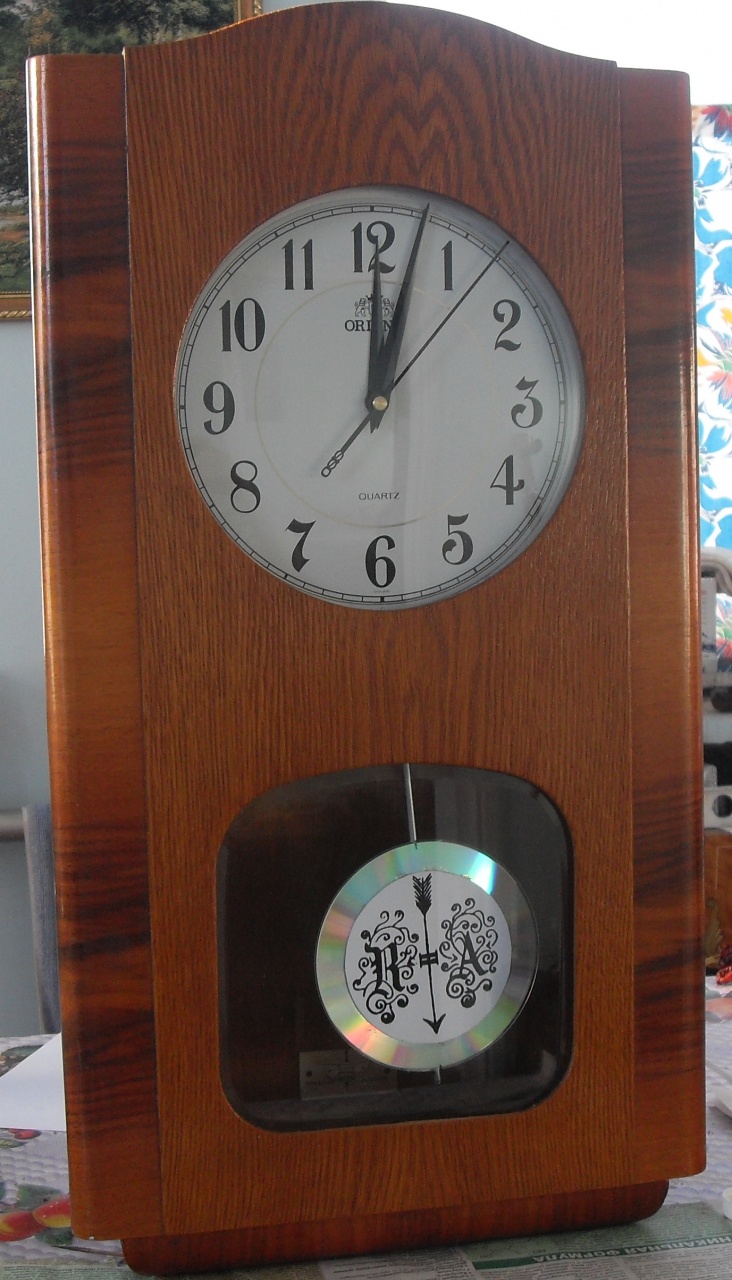

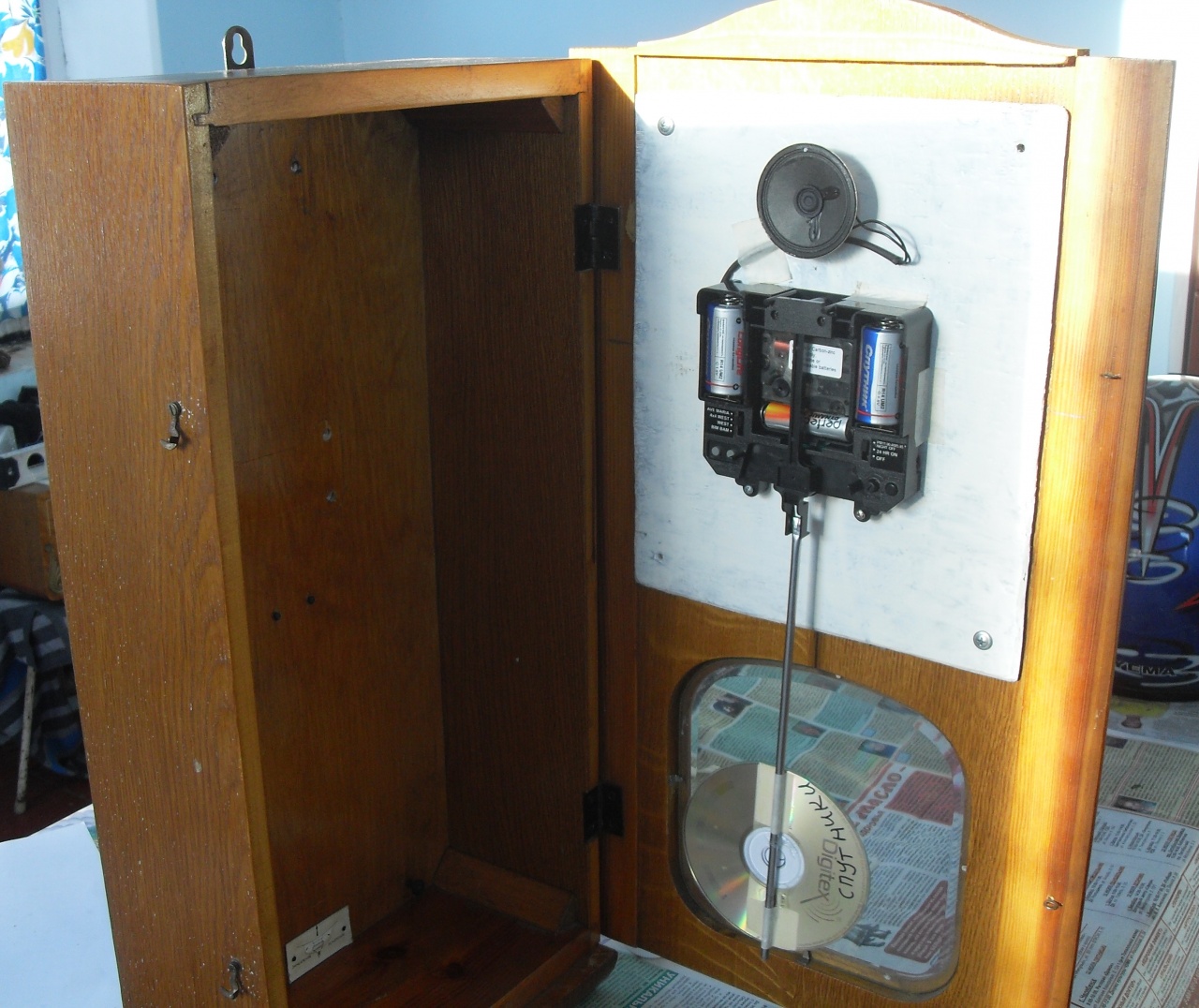

Еще сделал , с маятником , вернее , с фальшмаятником , из компактдиска , фото с вензелями неудачное , надо еще поработать . А в целом все ок

[radii]

[siealex]

Не могу понять одного, почему нельзя использовать щелочные батареи. Аккумуляторы - понятно, у них напряжение не то. А щелочные почему? Они же по характеристикам не отличаются, только существенно большей ёмкости.

[radii]

большой ток это нагрев микросхемы , лучше не надо

[radii]

Посмотрел плату , оказалось что отвод от 1.5 вольта идет на таймер для четвертей . Если без отвода , работает , но без четвертей .Решил , что таймер потребляет малый ток установил 1.5 вольтовую батарейку , а общее питание 3 в сделал от акамуллятора . Продолжаю "прогонку " , хочу узнать на какое время хватит акума . Кстати батареек хватает на 2 3 месяца , маловато

[Vasiliy K]

А мне, всё-таки, жалко ОЧЗ-шные корпуса, даже такие скромные и распространённые. Это - как из советского автомобиля хот-урода делать...

[radii]

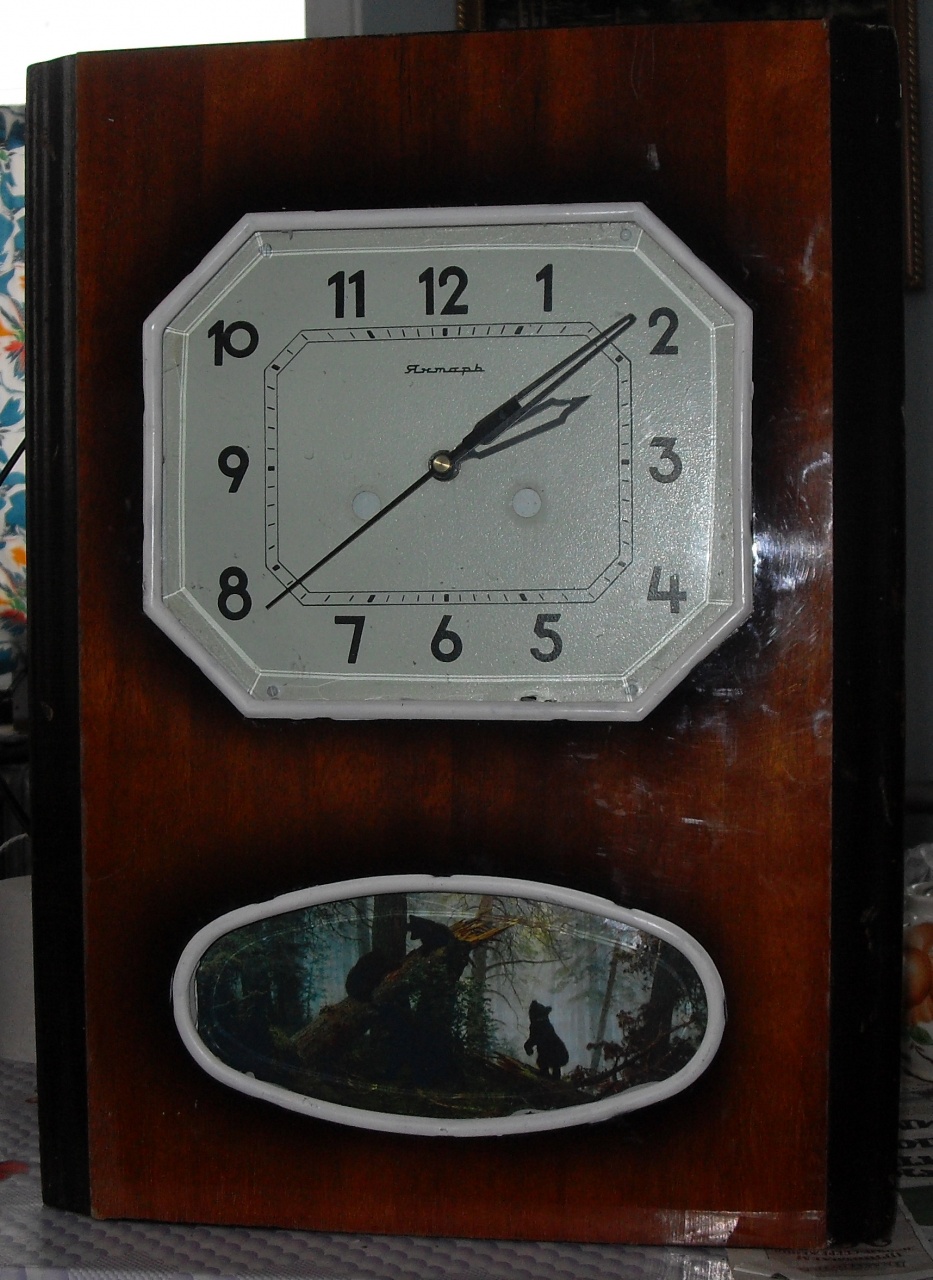

Vasiliy K Не жалко . 1 корпус сделан из ДСП , со временем обсыпится от температуры и влажности . А 2 корпус приобретал на авито , прекрасно сделан , берегу, ничего не меняю в конструкции . А вообще то мечтаю приобрести корпус от напольных часов , но увы , днем с огнем не приобрести и фальшмаятник можно сделать покруче
