Помогите c HAU

[Vadum]

Здравствуйте.
Я бы на Вашем месте выложил качественное видео работы боя.
Тогда, я думаю, специалисты смогли бы определить где именно неисправность.
А по фотографии ничего не скажешь.
С ув. Вадим.

[Sashun]

Сообщение от severitybrick

Механизм то я собрал, а вот бой настроить никак не могу ((((

По этому одному фото даже и объяснить не получится. Т.к. остановы колес боя внутри механизма - между платинами. И, похоже, должна быть тут пружина для прижима носика рычага к улитке часового колеса - рычаг-то снизу, а не сверху, как обычно...

[severitybrick]

Спасибо большое, что откликнулись.

У меня не получается рычаг на гребенке, который подвижный, выставить по отношению к улитке, все время сбивается рычаг и получается что за 90 минут происходит всего только один получасовой бой, все остальное время - это подготовка к бою.
Попробую настроить по янтарю, а уж там буду выкладывать дополнительные фото и видео.
Еще раз спасибо, что не оставили тему без внимания.

[severitybrick]

Добрый день!

Не получилось ((( опять прошу помощи направить так сказать в нужное русло.

Итак я снял все рычаги боя и начал с самого начала.
Выставил нулевое положение и отрегулировал рычаг стопора, тот что на репетиторе.

Запустил бой репетитором до остановки молотков в крайнем нижнем положении, то есть полного цикла ударов.

Далее установил эксцентрик по оси рычага и стопора ровно.

Проверил бой, отбивают обо молотка один цикл и репетитором и прокрутив минутный триб на 30 минут.

И все... далее ставил гребенку и улитку и начинается... точнее не начинается, а не получается.
Бой работает без остановки пока гребенка вся не пройдет до края.
Может я гребенку или улитку не так ставлю? В чем подвох?

За ранее спасибо, надеюсь теперь я правильно задал вопрос.

[nevenbekriev]

Сообщение от severitybrick

И все... далее ставил гребенку и улитку и начинается... точнее не начинается, а не получается.
Бой работает без остановки пока гребенка вся не пройдет до края.
Может я гребенку или улитку не так ставлю? В чем подвох?

За ранее спасибо, надеюсь теперь я правильно задал вопрос.

А что здесь неправильно? По моему так и должно быть. Почему не сделаете видео?

[severitybrick]

Сообщение от nevenbekriev

А что здесь неправильно? По моему так и должно быть. Почему не сделаете видео?

Возможно я ошибаюсь, но при такой схеме настройки нет подготовки боя, бой идет сразу при повороте минутной стрелки на 30 минут, без подготовки механизма.
Как бы я не ставил гребенку по отношению к улитке, количество ударов не соответствует положению улитки.
Или я что то путаю?
Наверное меня просто заклинило на результат, и я на что то не обращаю внимание.
Видео постараюсь сегодня выложить.

[nevenbekriev]

Сообщение от severitybrick

Как бы я не ставил гребенку по отношению к улитке, количество ударов не соответствует положению улитки.

Знаете, я как бы об етом догадался, наверное иначе не стали бы писать здесь...
Но Вы ни раз не сказали в чем состоится несоответствие!
Бьет всегда 12 раз? Или 13? Или всего один раз? Или если нужно например 5, а бьет 6? Или 4?.....

[severitybrick]

Как смог заснял видео процесса.
На первом видео движение механизма боя без улитки и гребенки, собранный по схеме на фотографиях выше.
https://youtu.be/XpMU-71gjfs

На втором видео механизм боя с установленной гребенкой и улиткой.
https://youtu.be/3ejLEfSzw3I
Бой постоянный до тех пор пока не пройдет вся ребенка.
Далее повернув минутный триб на 180 градусов (30 минут) происходит все то же самое. Гребенка встает в первоначальное положение и бой происходит тот же самый по кол-ву ударов.

[nevenbekriev]

Сообщение от severitybrick

Как смог заснял видео процесса.
На первом видео движение механизма боя без улитки и гребенки, собранный по схеме на фотографиях выше.
https://youtu.be/XpMU-71gjfs

На втором видео механизм боя с установленной гребенкой и улиткой.
https://youtu.be/3ejLEfSzw3I
Бой постоянный до тех пор пока не пройдет вся ребенка.
Далее повернув минутный триб на 180 градусов (30 минут) происходит все то же самое. Гребенка встает в первоначальное положение и бой происходит тот же самый по кол-ву ударов.

Хорошо!
На первом видео все как должно быть.
На втором тоже, но количество ударов неправильное: стрелка мешает увидеть точно положение часовой улитки, но вроди она на 7 или 8 часов, а бой бьет 11 раз. Причина об етом простая:

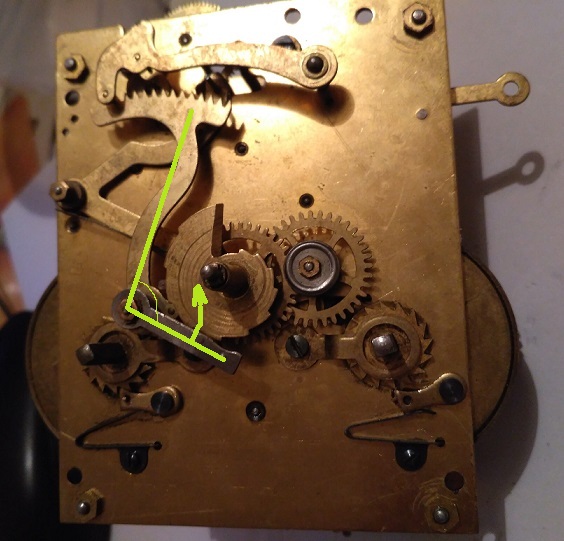

На гребенке есть стальной рычаг и он по какой-то причины повернулся относительно гребенки на неправильный угол. Нужно как я указал стрелкой, уменьшить угол между гребенкой и ее стальным рычагом, пока количество ударов не станет правильным.

На фото еще видны глубокие следы, которые оставил на улитке щифт стальнго рычага когда бой не работал, а улитка вращалась. Так как щифт не может утопится как в Янтаре, значит здесь сама улитка должна утопится - тоесть под часовом колесе должна быть пружина и у него должен быть некоторый ход вниз, чтобы могло утопиться. Наверное все ето не работает правильно, проверьте.

Вы еще сообщаете о том, что получасовый бой работает как часовый.
Посмотрите здесь:



На минутный триб есть кулачек, который поднимает рычаг запуска боя. У кулачка одно плечо длинное (красная стрелка), а другое короткое (синяя стрелка). Длинное плечо запускает часовой бой, а короткое - получасовой.
Короткое плечо должно поднять рычаг запуска не так много чтобы гребенка освободилась и упала до конца, а лиш настолько, чтобы ее первый зуб закрепился на щифт, который я означил розовойой стрелкой. У Вас рычаг запуска понимается больше чем нужно и гребенка упадает до конца. Наверное нужно немножко погнуть пружину, которую означил зеленой стрелкой, чтобы уменьшить поднимание рычага.

[severitybrick]

Спасибо большое, nevenbekriev.
Понял в чем ошибка получасового и часового боя.
Не обратил внимание на лопатки минутного триба, что они совершенно одинаковые по длине.



Одна из лопаток имеет следы ремонта, видимо со временем пайку слизало.
Отсюда возникает вопрос, как определить на какую длину следует увеличить лопатку минутного триба?

И еще есть вопрос. На минутном трибе, в месте которое входит в улитку сделаны пазы, которые имеют так же выработку. На фото ниже видно что грань в ней частично отсутствует.




Для чего вообще на нем сделано это углубление ступенчатое с направляющим, ведь ответная часть (отверстие в улитке) абсолютно гладкая?


По регулировки положения гребенки более менее понятно.
Стальной рычаг можно сдвинуть, он закреплен на гребенке втулкой, при этом не применяя особых физических усилий.
Пытался уже так отрегулировать, но не получилось правильно сделать, как понимаю по причине того что одна из лопаток минутного триба с дефектом.

Не совсем понял как улитка должна утопится, и какая может там стоять пружина?
Сложно представляю как это может выглядеть физически, т.к. нет места для её утопления. Все довольно жестко без какого либо пространства.
