Настройка четвертного боя Кинцле

[Dima343]

жаль, время правки истекло

[4MASTER]

Сообщение от Dima343

жаль, время правки истекло
Вложение 1171663

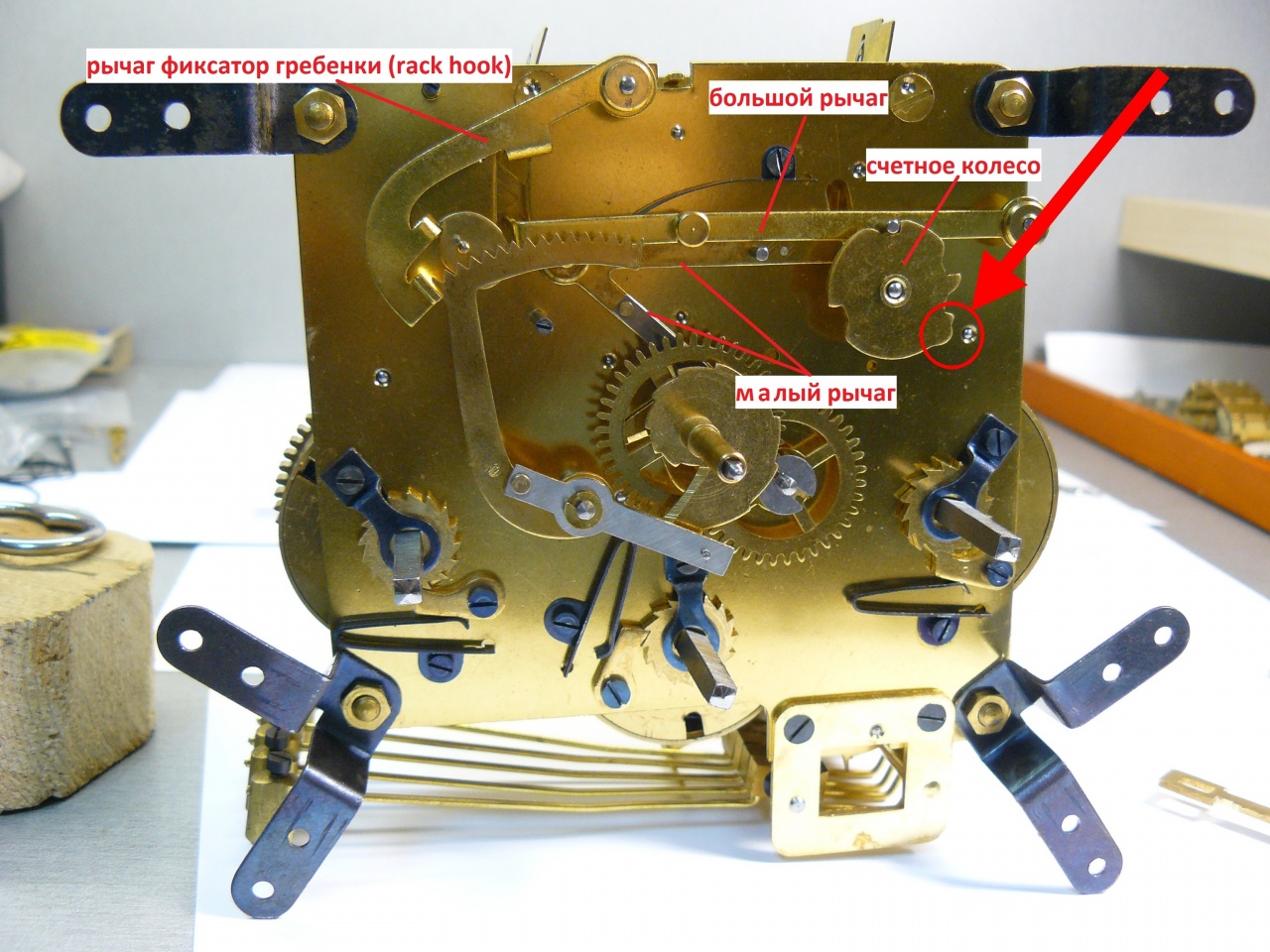

Сравните счетное колесо на фото автора . Там нет кулачка для дачи добра на бой . Там обычныи классический вариант с удлиненным кулачком на трибе ...
Так что ваше фото не может быть примером для настроики , тут другая схема...

[Dima343]

я вижу, у него весь сектор , отвечающий за последнюю четверть, выше

а удлиненный зуб на трибе есть на всех четвертных механизмах, но он не "дает добро" на бой часов, это часть механизма автокоррекции, который возвращает бой четвертей в соответствие с показаниями стрелок, если он был сбит

[nevenbekriev]

Сообщение от skara91

Разобрался вроде..... дело в положении рычага, который я отметил на фото, надо его правильно выставить... и улитку часовую.... подскажет кто угол рычага? когда с ним игрался - понял что дело в нем, сейчас выставив его - четвертной срабатывает нормально...но надо выставить часовую улитку.... Напомните где положение 12 часов, чтобы выставить правильно количество ударов относительно часовой улитки...

Дело в том, что часовая улитка сама задает бой ударов. Ее нужно вставить так, чтоб штырь рычага гребенки падал приблизительно в середине ступеней улитки и ничего другое.

Если не получается попасть в середине, нужно несколько повернуть вексельное колесо и опять попробовать.

P.S.
Здесь видно, что штифт очень короткий и может не падает на ступени, а скользит мимо.

[skara91]

И так, уважаемые знатоки - внимание ответ:
Все советы были дельные, спасибо Диме за сканы четвертников... Что было у меня... как сказал уважаемый Невен - надо правильно было правильно выставить часовую улитку, и поймать уровень рычага, который я отмечал на фото....сегодня поигрался - и ПОЙМАЛ)))))!!! Мой свадебный подарок почти готов, сейчас от болезни оклимаюсь - займусь корпусом и все) Подарок на свадьбу себе любимому готов_) немного будет с запозданием - но "сбылась мечта идиЁта)))"
Еще бы кто показал как маятник к ним придумать...т.к. его не было(

[nevenbekriev]

Сообщение от skara91

Еще бы кто показал как маятник к ним придумать...т.к. его не было(

http://forum.watch.ru/showthread.php?t=297884

[garry001]

Dima343, в чём может заключаться сложность при полной разборке и сборке механизма, т.е, какой порядок настройки соответствия остановок боя и соответствия между боем и мелодией. Нужно ли для этого менять положение шестерёнок, с пинами внутри механизма?

[4MASTER]

Сообщение от garry001

Dima343, в чём может заключаться сложность при полной разборке и сборке механизма, т.е, какой порядок настройки соответствия остановок боя и соответствия между боем и мелодией. Нужно ли для этого менять положение шестерёнок, с пинами внутри механизма?

Соответствия мелодии и боя нет . Просто мелодия дает добро на бой ,после срабатывания х4 раза . Главное в полной разборке и сборке четвертного механизма , внимательно изучить что для чего т.е. понимать смысл каждой детали !

[Dima343]

Оба боя связаны между собой главным рычагом боя, тут все просто, как 4Master и написал
Надо знать как настроить оба боя по отдельности
http://forum.watch.ru/showthread.php...ghlight=Hermle
http://forum.watch.ru/showthread.php...ghlight=Hermle
