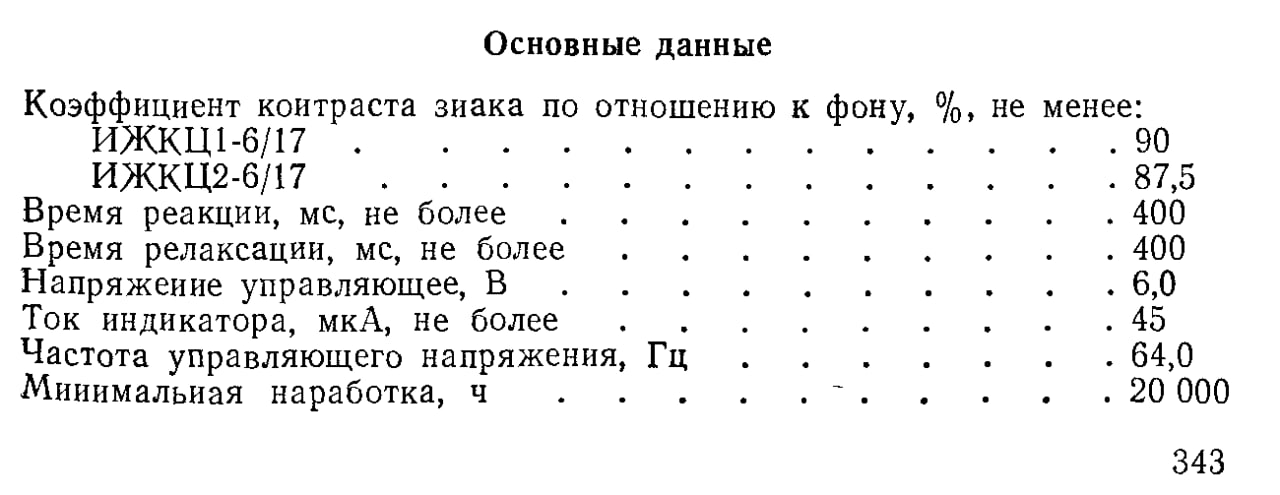

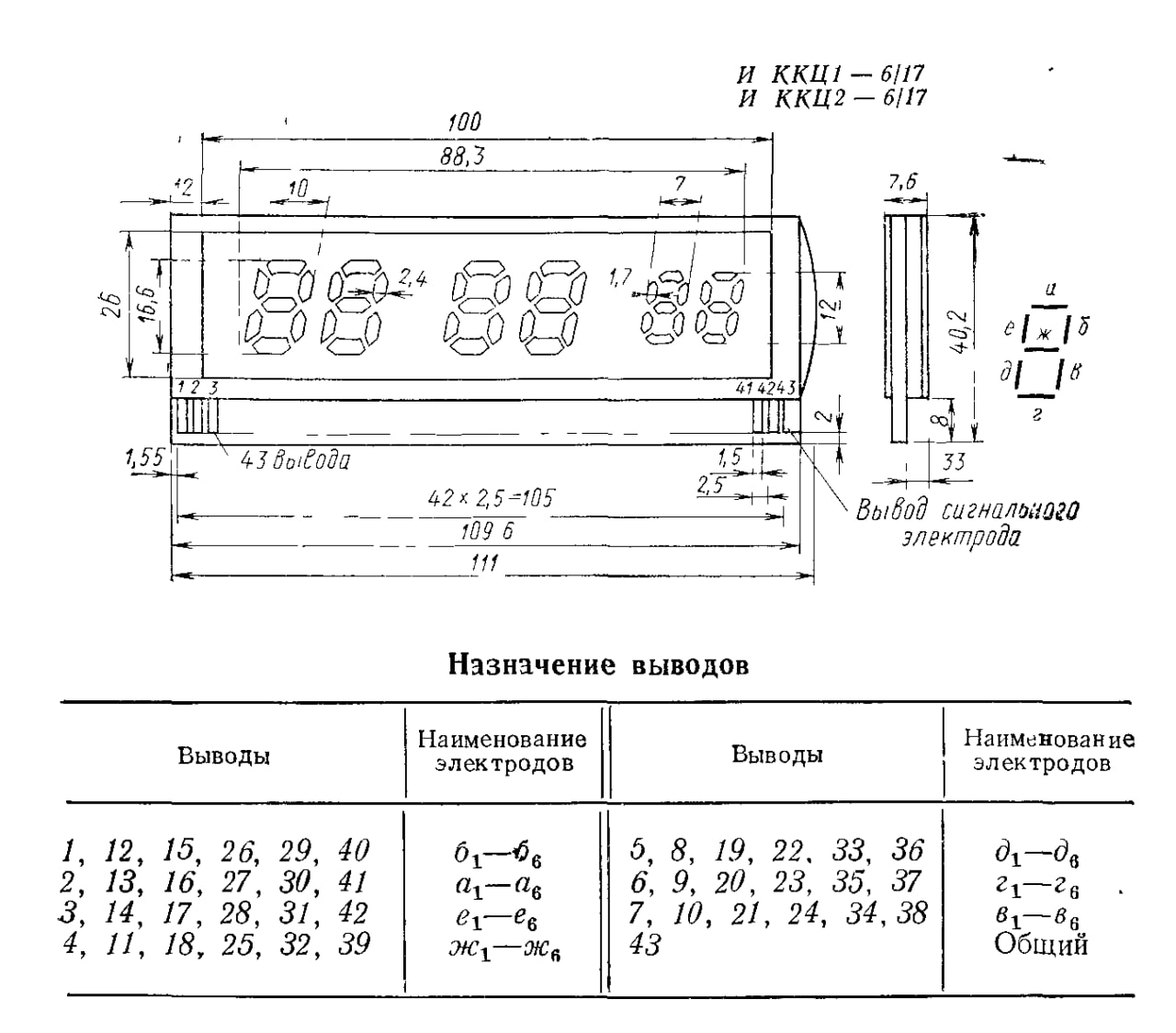

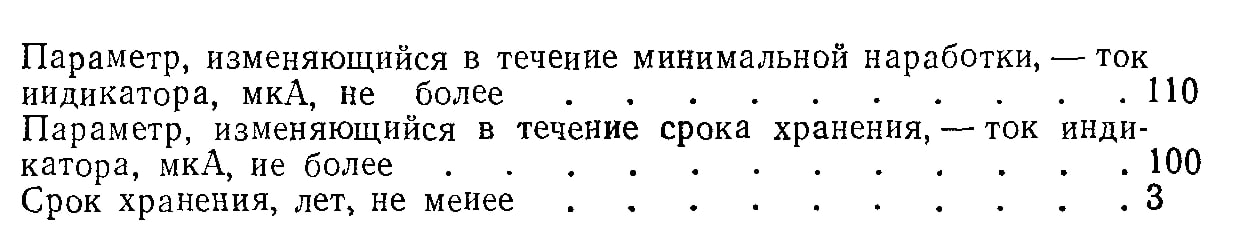

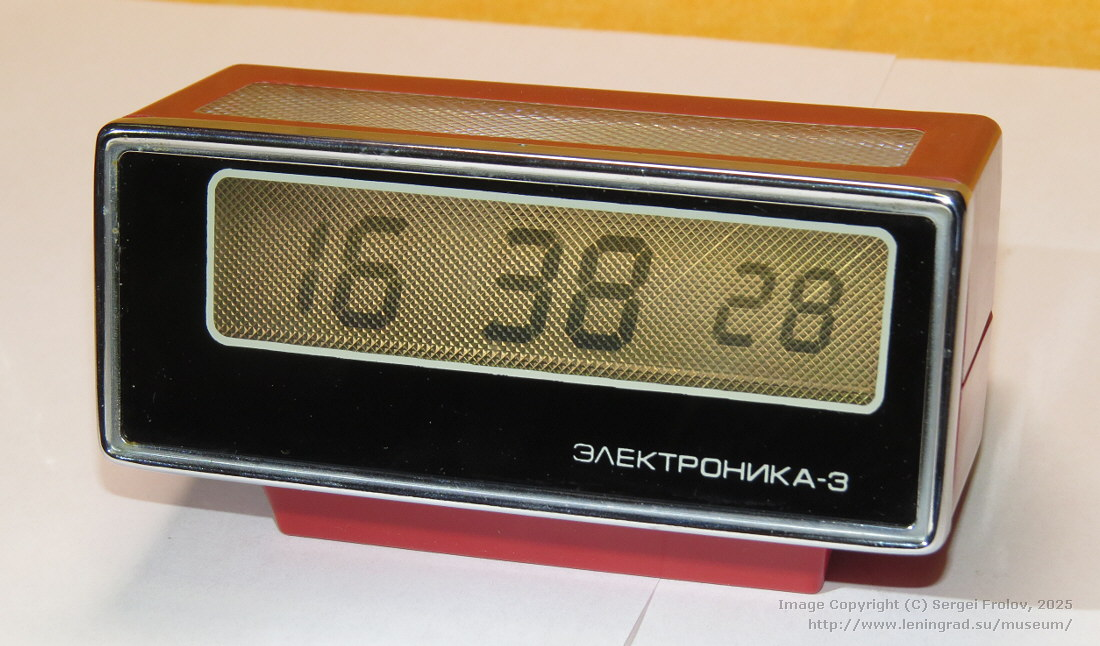

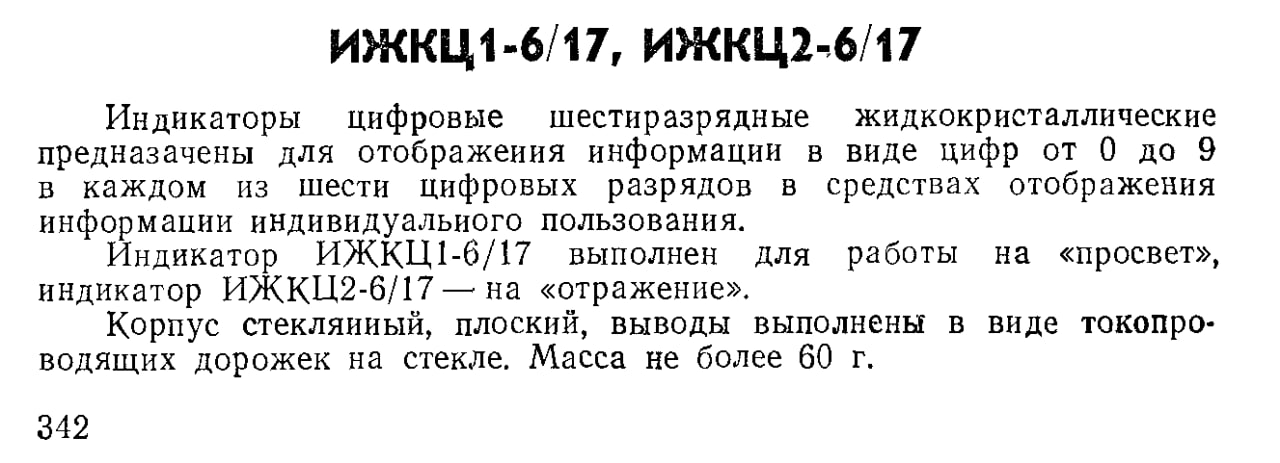

Индикатор от них нашёлся в справочнике - это ИЖКЦ1-6/17 (или ИЖКЦ2-6/17). Полноценный (все сегменты 6 разряда отдельно, как на ЭК-01!) шестиразрядник со статической схемой, 6 В, 64 Гц, 45..110 мкА. Разделительных точек нет. Что необычно - все пины по нижней стороне дисплея, такая конструкция в советских настольных часах встречается редко (2-14, 5-32). Полноценный 6 разряд намекает на возможность применения дисплея в схеме на классической 176 серии (опять же как в ЭК-01).
