Помогите с кварцем

[Darth Vader]

Сообщение от varban

http://www.timemodule.com/sii/index....gory&path=0_62
Ваш механизм настолько похож на VD53, что даже если на нем другое обозначение, это несущественно.
Вот машина: http://www.timemodule.com/sii/index....2#product_VD53

Вот пдфка: http://www.timemodule.com/sii/index...._id=88&type=tg
Ваш рычаг - на странице 5 (по нумерации документа 4), поз 43, дет. 0391 368.

------- ДОБАВЛЕНО ЧЕРЕЗ 12 МИН --------



Как бы пафосно не звучало, это мост ангренажа.
Ничего там не приклеено, просто подняли на смазке. Детали расставляются на платине (большое основание) потом накрываются мостом, а потом - фигурной пружинной крышкой.
Соберете, будете хвастаться, что справились с мостом с 5 колесами, одно из которых магнитное :-)

Осторожно с цапфами, они легко деформируются! И катушку берегите :-)

А вообще: “Жара минус двести, малиновый гром, хорошие вести, на мины идем... " ;-)

Вот эта фотография!

[Darth Vader]

Сообщение от Darth Vader

Вот эта фотография!

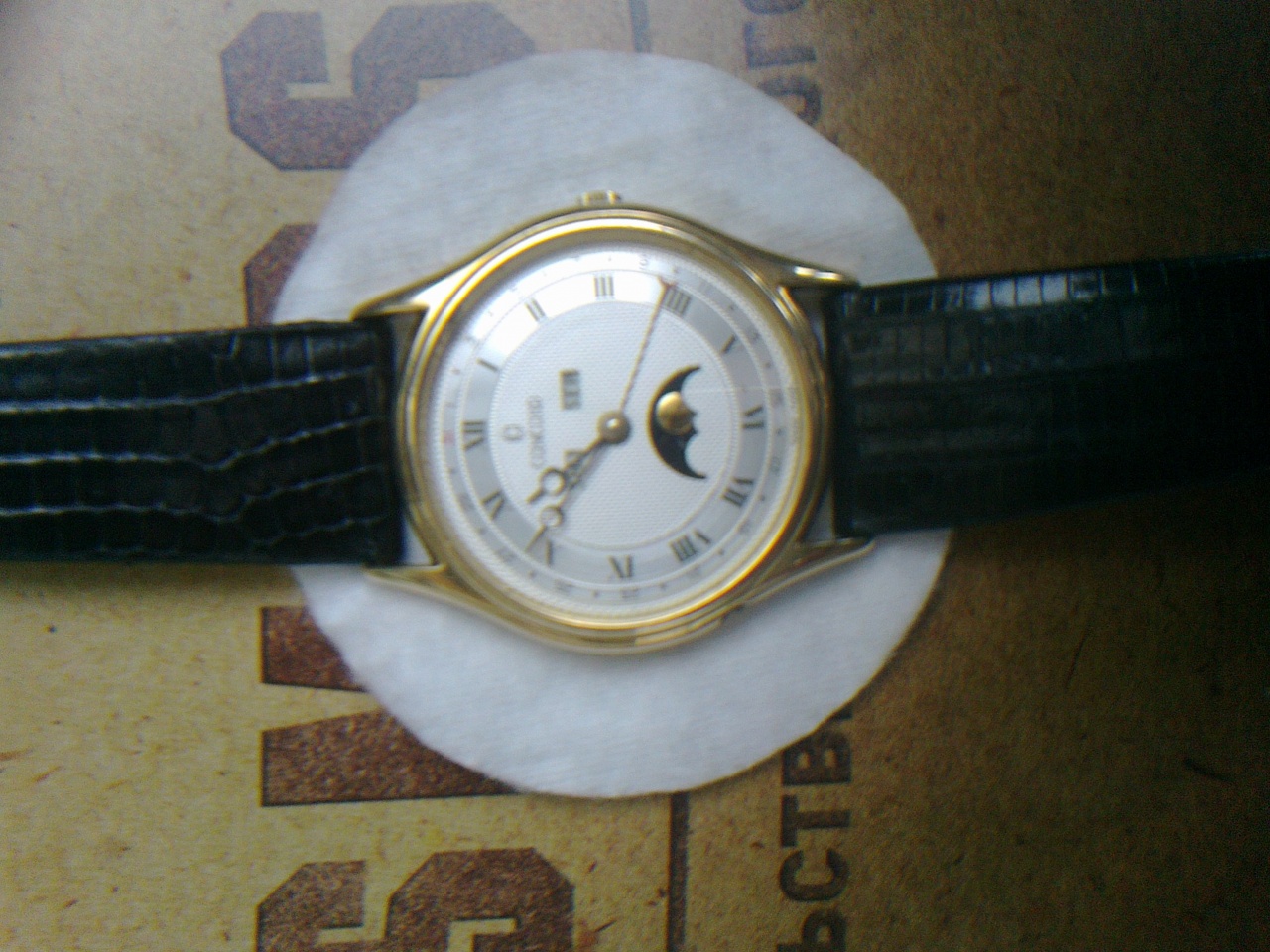

Фотка лицевой стороны

[Darth Vader]

Сообщение от Darth Vader

Фотка лицевой стороны

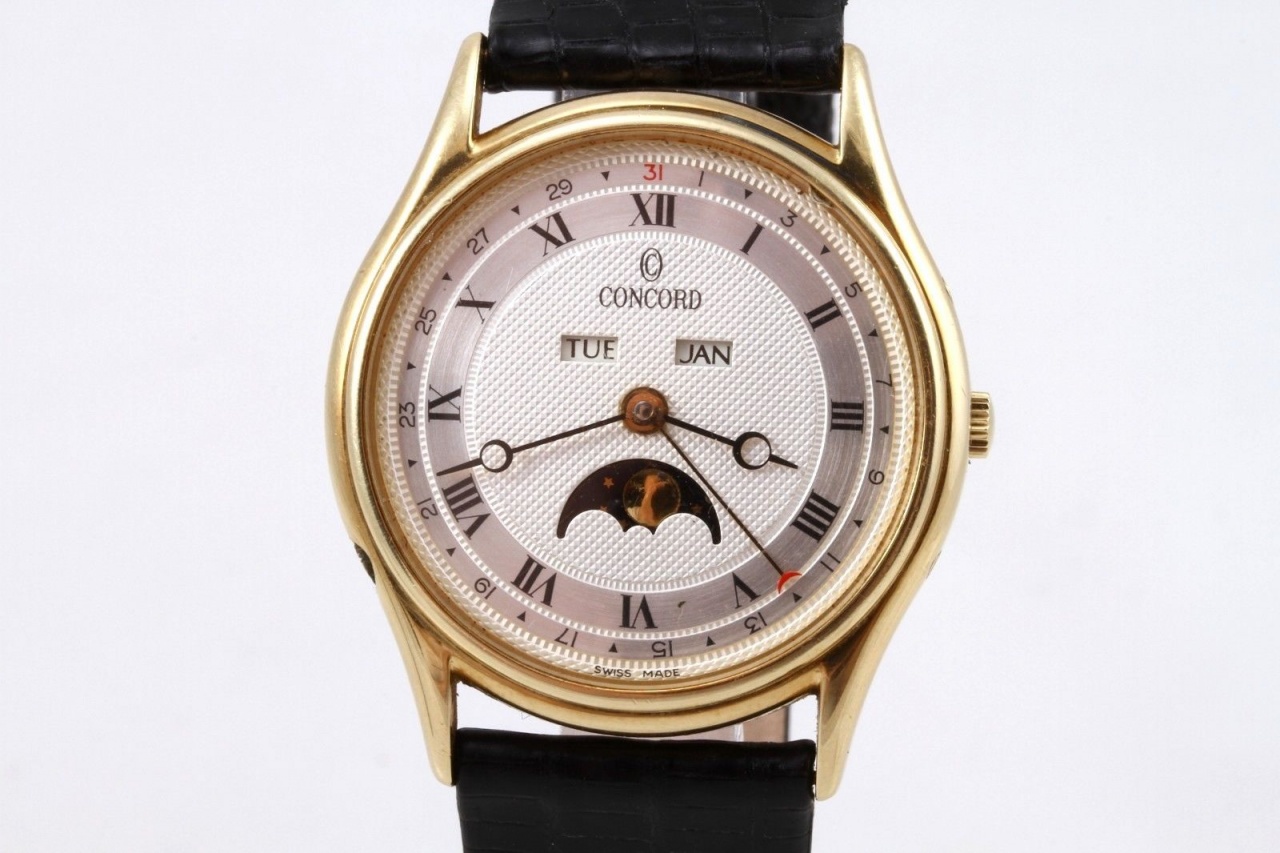

Получше качество
