  #11
Старый 13.05.2013, 14:35
Аватар для necit48
necit48 necit48 вне форума
Форумчанин

Регистрация: 20.10.2010
Адрес: Россия Смоленск
Сообщений: 706
Сказал(а) спасибо: 228
Поблагодарили 562 раз(а) в 220 сообщениях
а есть у кого в сборе фото этих часиков?
__________________
Плохой часовщик лезет в маятник, а хороший чистит колеса
Ответить с цитированием
  #12
Старый 13.05.2013, 21:00
harris1969 harris1969 на форуме
Форумчанин

Регистрация: 31.08.2011
Адрес: рф
Сообщений: 6,295
Сказал(а) спасибо: 12,475
Поблагодарили 12,199 раз(а) в 3,757 сообщениях

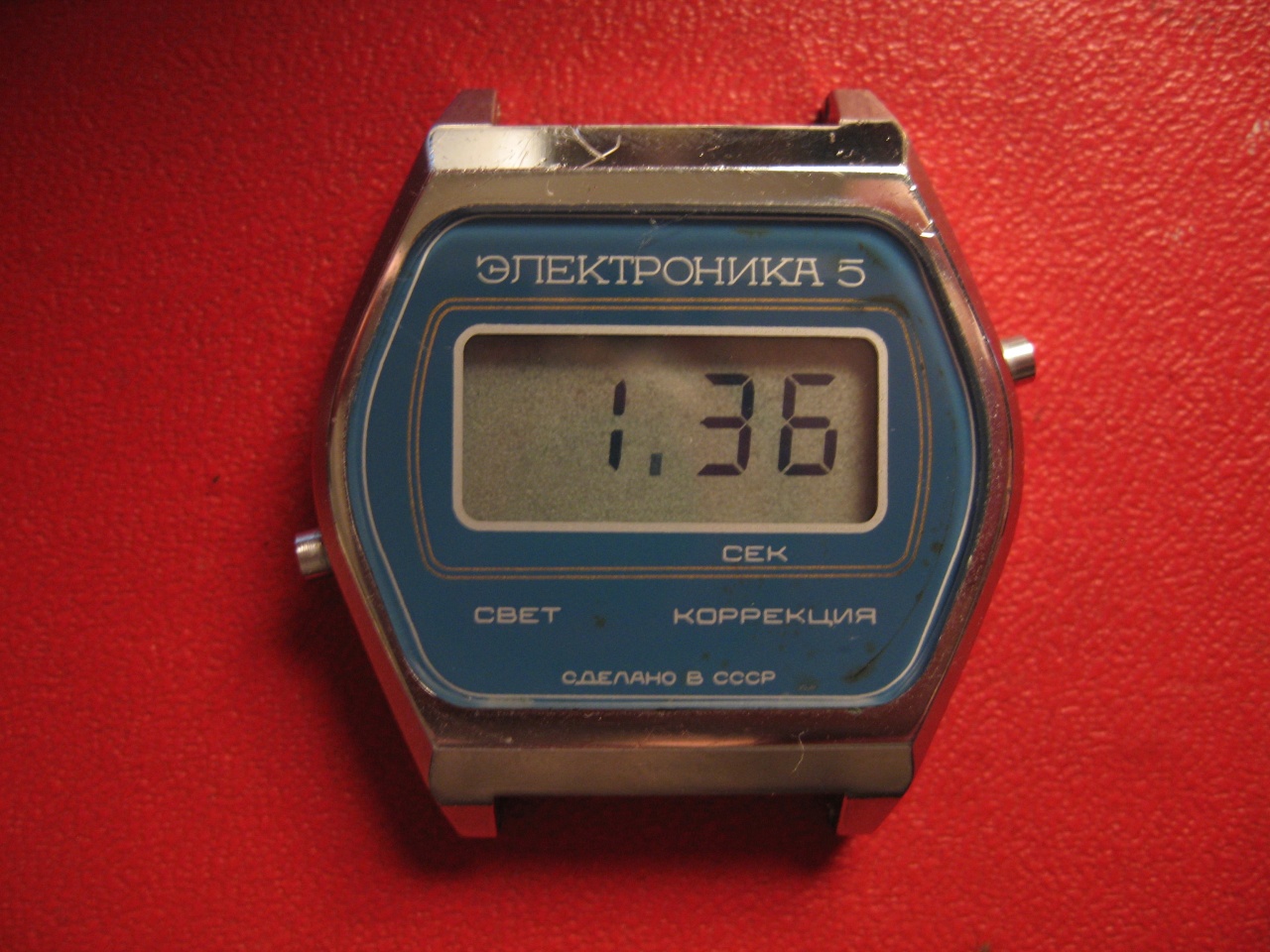

Вот так выглядят.
Миниатюры
Нажмите на изображение для увеличения Название: НЕИЗВЕСТНАЯ ЭЛЕКТРОНИКА(1986) 012.jpg Просмотров: 209 Размер: 343.6 Кб ID: 441501   Нажмите на изображение для увеличения Название: НЕИЗВЕСТНАЯ ЭЛЕКТРОНИКА(1986) 013.jpg Просмотров: 171 Размер: 380.3 Кб ID: 441502
Ответить с цитированием
  #13
Старый 13.05.2013, 22:47
Аватар для MrBerelex
MrBerelex MrBerelex вне форума
Форумчанин

Регистрация: 15.07.2012
Адрес: Украина
Сообщений: 330
Сказал(а) спасибо: 121
Поблагодарили 198 раз(а) в 112 сообщениях

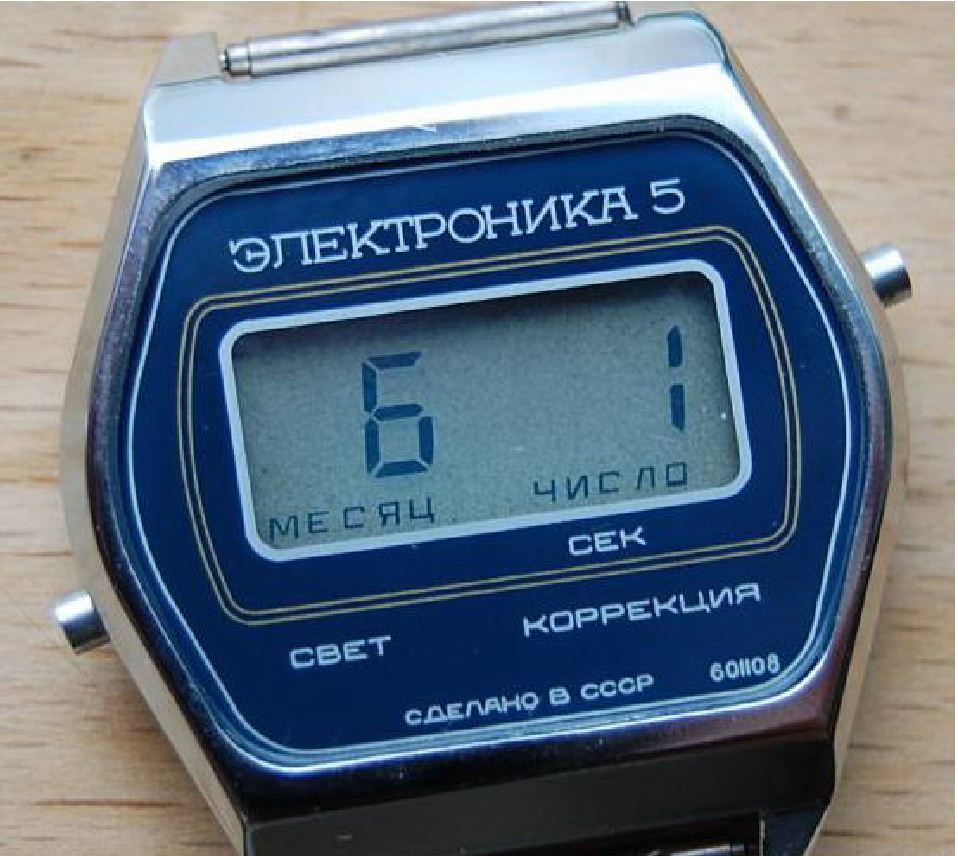

и так...
Миниатюры
Нажмите на изображение для увеличения Название: 204Б(29351Б)_04.JPG Просмотров: 172 Размер: 123.9 Кб ID: 441764
Ответить с цитированием
  #14
Старый 14.05.2013, 19:19
Аватар для necit48
necit48 necit48 вне форума
Форумчанин

Регистрация: 20.10.2010
Адрес: Россия Смоленск
Сообщений: 706
Сказал(а) спасибо: 228
Поблагодарили 562 раз(а) в 220 сообщениях
А внутри как выглядят? Как там индикатор к микросхеме крепится?
__________________
Плохой часовщик лезет в маятник, а хороший чистит колеса
Ответить с цитированием
  #15
Старый 14.05.2013, 20:17
Аватар для WhiteLion
WhiteLion WhiteLion вне форума
Форумчанин

Регистрация: 15.07.2010
Адрес: Украина, Днепропетровск
Сообщений: 2,397
Сказал(а) спасибо: 11,924
Поблагодарили 18,650 раз(а) в 1,770 сообщениях
Как обычно, с помощью 2-х токопроводящих резинок.
Ответить с цитированием
  #16
Старый 15.05.2013, 13:39
Аватар для sae5
sae5 sae5 вне форума
Новичок

Регистрация: 09.05.2013
Адрес: СССР Одесса
Сообщений: 42
Сказал(а) спасибо: 13
Поблагодарили 13 раз(а) в 8 сообщениях
Цитата:
Сообщение от harris1969 Посмотреть сообщение
Вот так выглядят.

Да, это они.

Напряжение на конденсаторе такое же, что и на батарейке, а вот ток потребления-176мкА! Сразу после установки батарейки на ЖКИ четко появляются все сегменты, затем сброс с помощью двух правых кнопок-и все исчезает.
Ответить с цитированием
  #17
Старый 15.05.2013, 18:40
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,495
Сказал(а) спасибо: 2,574
Поблагодарили 8,028 раз(а) в 5,811 сообщениях
Какой ток потребления платы без дисплея?
Зы, напряжение на конденсаторе странное. Цифровым тестором мерили? Должно быть значительно больше, обычно порядка 2.7 В.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
  #18
Старый 17.05.2013, 14:04
Аватар для sae5
sae5 sae5 вне форума
Новичок

Регистрация: 09.05.2013
Адрес: СССР Одесса
Сообщений: 42
Сказал(а) спасибо: 13
Поблагодарили 13 раз(а) в 8 сообщениях
Измеряю цифровиком с Rвх=10М. Без дисплея ток 120мкА а напряжение на конденсаторе- вообще 0.6В
Ответить с цитированием
  #19
Старый 17.05.2013, 16:45
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,495
Сказал(а) спасибо: 2,574
Поблагодарили 8,028 раз(а) в 5,811 сообщениях
Ничего не пойму... выпаять конденсатор и проверить его на пробой получится?
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
  #20
Старый 17.05.2013, 18:27
Аватар для sae5
sae5 sae5 вне форума
Новичок

Регистрация: 09.05.2013
Адрес: СССР Одесса
Сообщений: 42
Сказал(а) спасибо: 13
Поблагодарили 13 раз(а) в 8 сообщениях
Кстати: если питающее напряжение повысить до 2,4В то часы работают О.К.
Ответить с цитированием
