Подскажите, стоящая покупка?

[vovka]

Сообщение от Сергей Дмитриевич

Добрый вечер vovka
Возможно Вам поможет это фото, но хочу сказать сразу, изготовить самому такую скобу будет не просто.
С уважением.
С.Д.

Уважаемый Сергей Дмитриевич, да согласен что это очень не простая деталь, к тому же если бы в руках был образец хотя бы, то можно попробовать, а делать по фотографиям и предполагаемым размерам это практически
не совсем исполнимо, с первого раза не угадаешь уж точно..., и с второго тоже...
Завтра обзвоню всех знакомых и напишу на форуме об обмене или приобретении, может кто отзовется и поможет.

[Dima343]

Изготовить скобу для хода Грахама сложнее, чем для хода Брокот, из-за сложности изготовления палет изогнутой цилиндрической формы(их еще рассчитать надо) и скобы с держателями для этих палет.
Брокот сделать легче, с анкерным колесом от хода Грахама должен работать, палеты - в форме цилиндра, спиленного наполовину, если нет рубиновых, можно сделать из стержня каленой стали и отполировать

[vovka]

Dima343;"если нет рубиновых, можно сделать из стержня каленой стали и отполировать" -Есть рубиновые, но не знаю подойдут ли, я собираюсь палеты сделать из твердого сплава, шлифовальный участок на п/я в подчинении и сделают что угодно с точностью до микрона, знать бы чего ...и с чего

[vovka]

Ув. Oled . По поводу первых часов F.M.S. как поступить? Заказывать корпус от
от F.M.S. 1900гг. +-3 года чтобы все соответствовало тому времени?
Действительно Вы правы, механизм и гонги заменены, а стоял похоже гонг от Лензкирха. М-да, Вы поражаете своей эрудицией и аналитическим мышлением.
Супер!

[Сергей Дмитриевич]

Здравствуйте vovka.

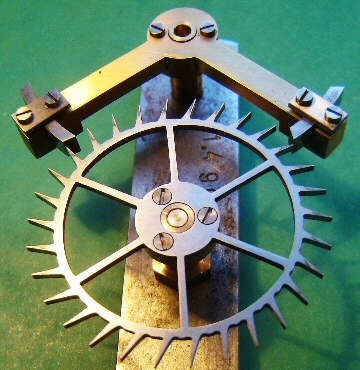

Если у Вас есть желание, а главное возможность сделать скобу с палетами, может быть Вам поможет вот эта информация.
В старых книгах по ремонту часов можно найти и более подробные чертежи с точным расчётом углов и расстояний.
По поводу корпуса я бы посоветовал искать под него механизм Лензкирх, а для FMS подобрать что-то попроще, в соответствии с их классом..
С уважением.
С.Д.

[vovka]

Ув.Сергей Дмитриевич. Спасибо за классные фотографии, буду собирать информацию, т.к. надежда найти готовую весьма сомнительна.
Скажите пожалуйста, вы что считаете что под Ленз. корпус нужно искать родной механизм с гонгами? Но ведь он еле-еле дышит, что видно на снимках.
Тем более на нем нет клейма Ленз, ведь механизмы не лежат горою на развалах
в тех же Сокольниках (подошел и выбрал) плюс найти корпус к F.M.S. Извините за пафос. Задача усложняется в трое.
с Ув.Владимир.

[sergoki]

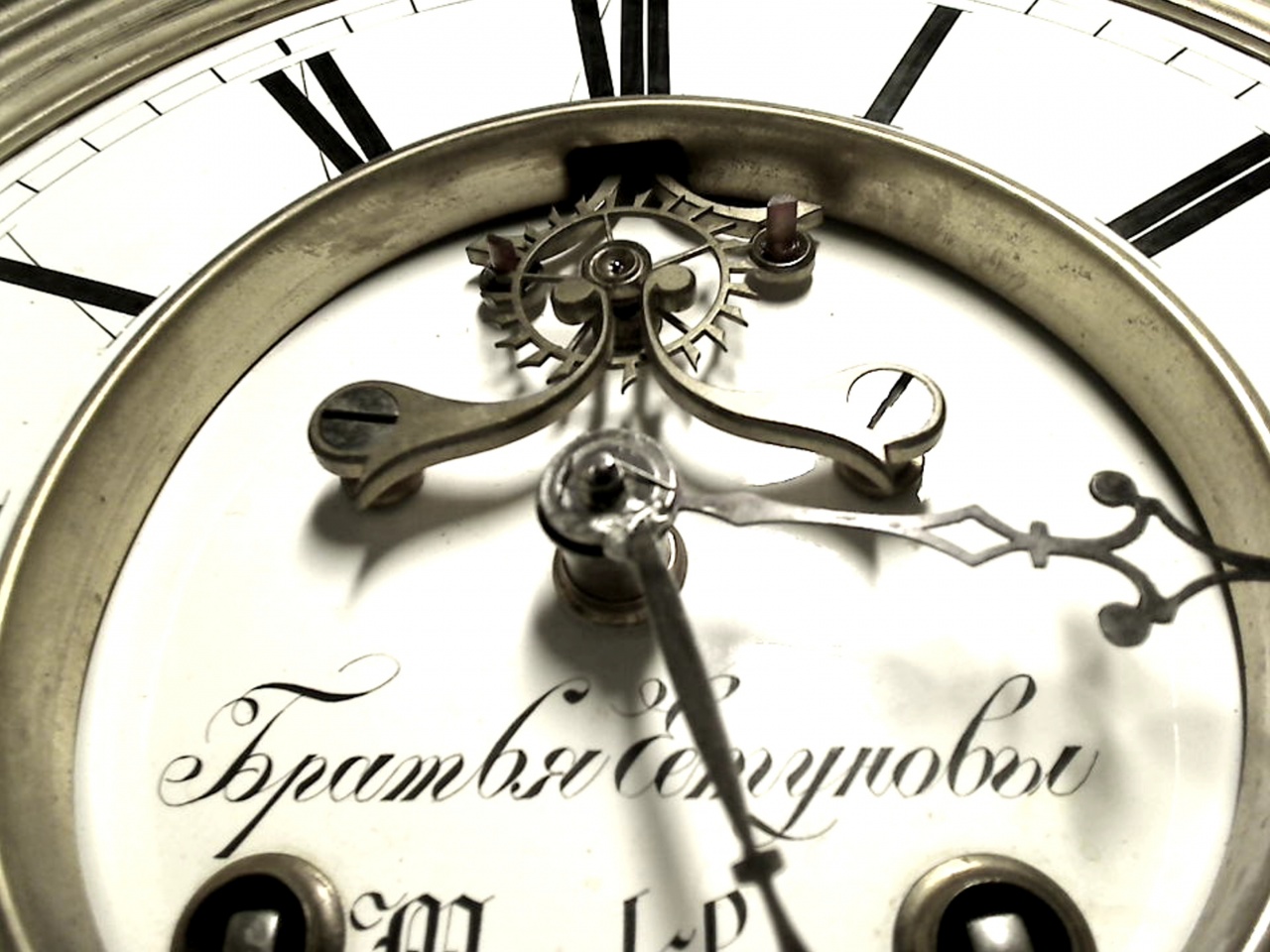

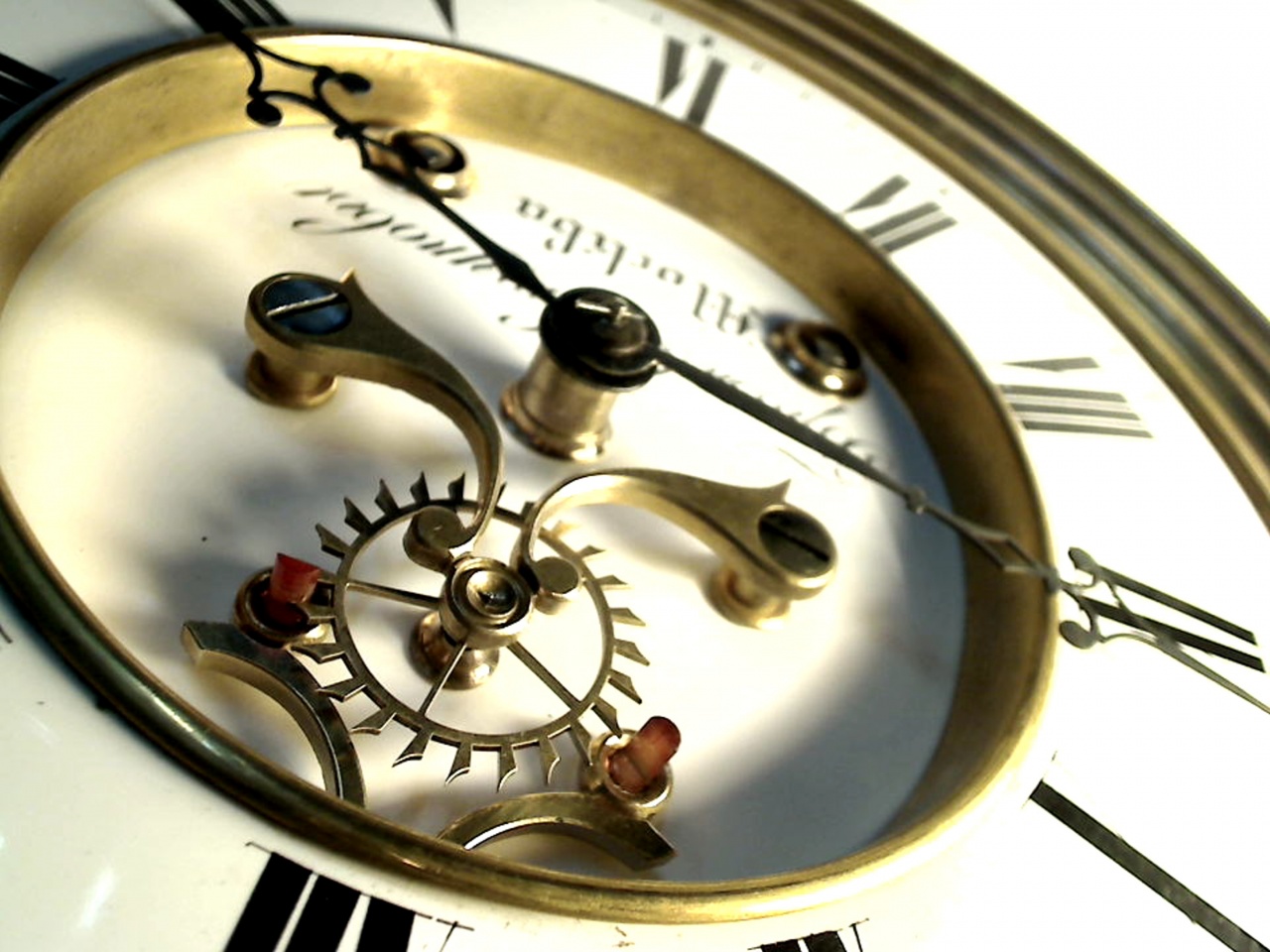

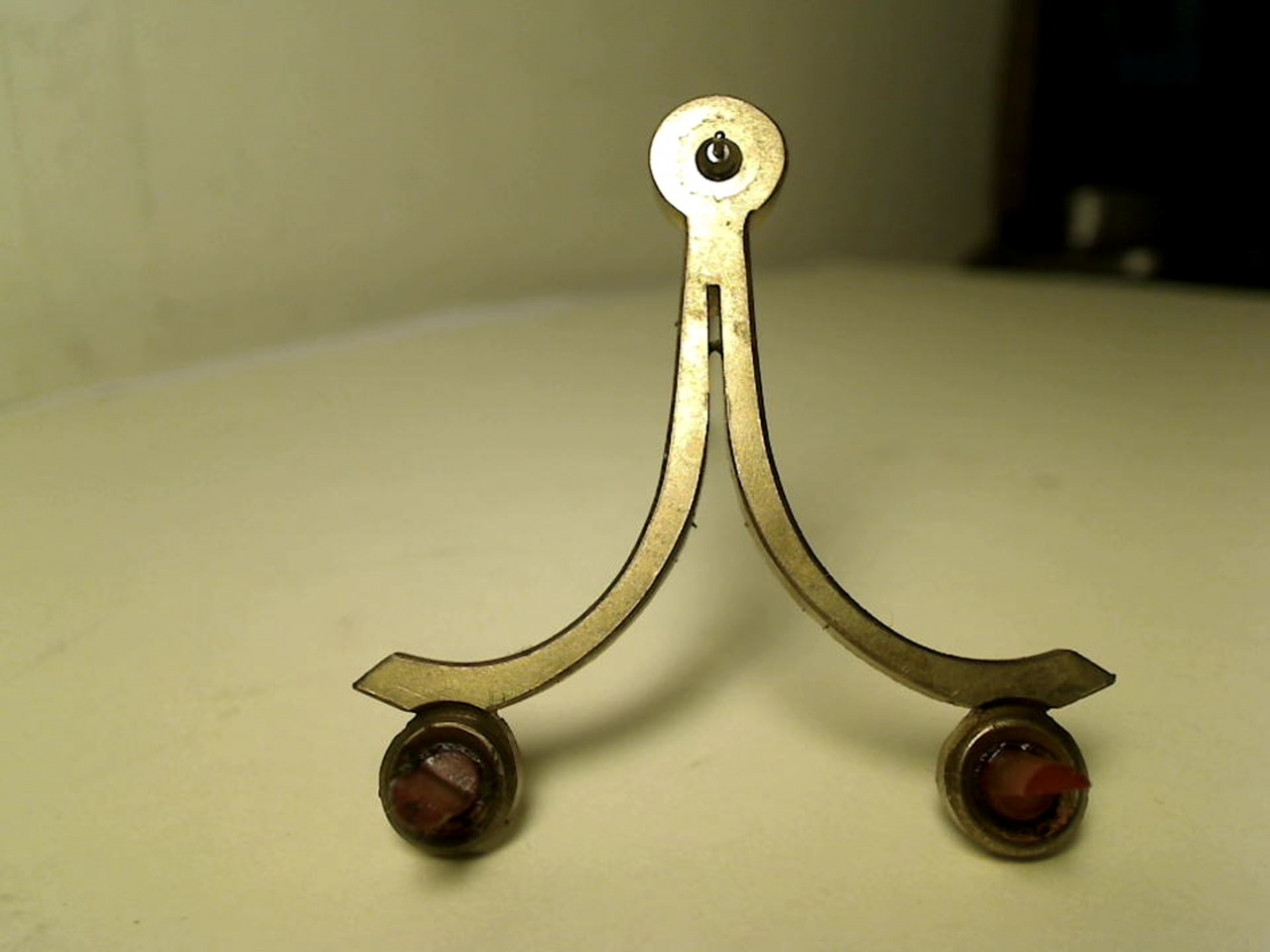

Вот?!

[vovka]

Отличные снимки, есть от чего оттолкнуться. Но у Четуновых несколько другой изгиб скобы и на анкерном 24 зуба, а у Ленз я насчитал 26, и диаметр наверняка разный. Но принять за образец - "эскиз" скобы, можно (анкерный мост - один в один). Хотя братьев в репликах вроде никто не уличал.

[Dima343]

Но у Четуновых несколько другой изгиб скобы и на анкерном 24 зуба, а у Ленз я насчитал 26

Думаю, диаметр палет в Брокоте примерно равен расстоянию между вершинами зубьев анкерного колеса(или меньше). Чем меньше диаметр - тем короче импульс и меньше амплитуда маятника, чем больше - тем длиннее импульс и больше амплитуда, но и минимальная амплитуда для правильного функционирования хода Брокот будет больше (амплитуда, ниже которой ход перестает функционировать, и часы останавливаются), то есть на малом заводе может просто не хватить энергии для раскачивания маятника с необходимой амплитудой.
http://www.abbeyclock.com/bbrocot.html

[Сергей Дмитриевич]

Сообщение от Dima343

Но у Четуновых несколько другой изгиб скобы и на анкерном 24 зуба, а у Ленз я насчитал 26

Здравствуйте всем.
Если я не ошибаюсь Четуновы использовали покупные механизмы, в том числе и Лензкирх.
С уважением.
С.Д.
