Пару вопросов по часам Электроника 1

[harris1969]

Кстати,уважаемые господа и товарищи,любители 1х ЭЛЕКТРОНИК,
имею вот такие инструкции.
Блин,обратная сторона инструкции к Электронике 5-202 не грузится,
но если надо,позже повторю.

[harris1969]

Сообщение от AVIATORG

Здравствуйте, уважаемые любители часов Электроника 1. Нужна помощь в ремонте данных часов. Достались они мне в отличном состоянии, на браслете. Надевал несколько раз за пару лет,так как они не единственны в коллекции. Недавно сели батарейки,и так и лежали. А вчера прихожу с работы и обнаруживаю,что в часы лазил сынуля. Говорит, что хотел посмотреть как они устроены... В итоге все металлические контакты, которые прилегают к каждой кнопке, аккуратно лежат отдельно от платы. Они же вроде должны быть припаяны к ней. Я точно не знаю, потому что не курочил эти часики прежде. Просьба: есть ли среди Вас человек, в Москве или в Твери,кто смог бы запаять контакты обратно, и оживить часики? А то жаль если такой хороший экземпляр останется бездыханным. Материальную сторону вопроса можно обсудить в личку.

Сочувствую,задача запаять контакты,не так проста как кажется на первый взгляд,особенно с керамической платой,действовать надо оч.аккуратно и быстро,чтобы не перегреть плату.
Контактных площадок там 6шт,каждая имеет два таких усика,которые и
впаиваются в плату,при неаккуратном обращении эти усики легко обламываются,обломки их ,соответственно, остаются в плате.
Вам нужно,в качестве донора,найти дохлую плату с целыми контактами.
Оч аккуратно(заземление,низковольтный паяльник...)выпаять обломки усиков,
и так же аккуратно впаять новые.
В плату минимум придётся ткнуть паяльником 24 раза.

[Electroff]

Сообщение от harris1969

и быстро,чтобы не перегреть плату.

Есть низкотемпературные припои, типа сплав Вуда, сплав Розе. Подробнее см. в гугле.
Правда, насколько они уместны в данном случае, не знаю. Т.е. если контакты изначально паялись высокотемпературным припоем, то пайка этими сплавами не прокатит.

[harris1969]

На мой взгляд,самая большая проблемма,в данной ситуации
именно извлечь обломки и прочистить отверстия под запайку
новых площадок,в таких случаях греть паяльником приходится
немилосердно и быстро это обычно не выходит сделать.
Когда всё подготовлено запаять донорские площадки проще
простого можно одним касанием паяльника пропаивать оба
усика на площадке.
В принципе,для того кто ювелирно владеет паяльником,
может не составит большого труда припаять на торчащие из платы обломки
усиков внахлёст,примерно как бескорпусные элементы паяются.
Вот только надёжно ли держаться будет.

[AVIATORG]

Вобщем, понятно... Считай, часики, того... "приехали"... Для меня ,дилетанта, все методы вышеперечисленные недостижимы. Какоето время буду еще их держат, жалко выкинуть, а потом...бесславно пропадут. Спокойной всем ночи. Пойду страдать.

[harris1969]

Сообщение от AVIATORG

Вобщем, понятно... Считай, часики, того... "приехали"... Для меня ,дилетанта, все методы вышеперечисленные недостижимы. Какоето время буду еще их держат, жалко выкинуть, а потом...бесславно пропадут. Спокойной всем ночи. Пойду страдать.

Наверняка среди ваших знакомых есть какой-нибудь радиолюбитель
со стажем поручите ремонт ему(только перед этим стоит прошвырнуться по часовым мастерским,наверняка в них найдутся платы,которые можно
использовать,в качестве донора,может повезёт и живая плата попадётся),
шансы,что пациент благополучно переживёт операцию 50\50,т.ч. попробовать стоит.

[WhiteLion]

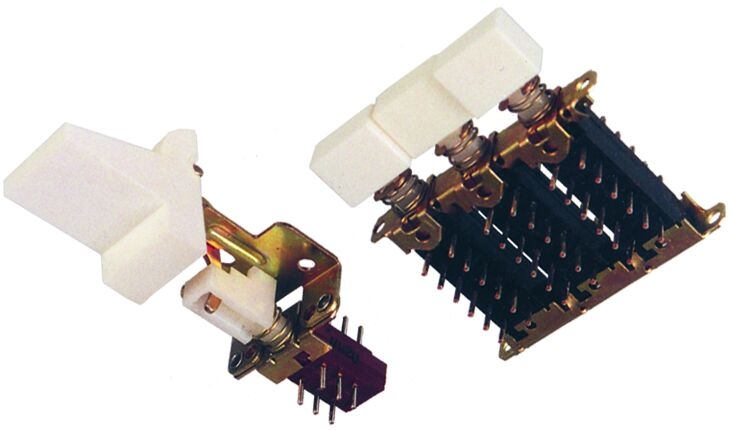

Да паяются эти контакты на УРА, не стОит так всё драматизировать. Можно использовать контакты от переключателей П2К, ПКн.

[AVIATORG]

Пока что попросил друзей, которые каждую субботу "рыбачат" на Вернисаже, чтоб нашли мне рабочего донора. Или может найду аса паяльного дела, чтоб сделал в обмен на часики Электроника5:-), ну или на крайняк за деньги.

[harris1969]

Первый,впаянный ,кварц оказался удачным!
Часы удалось отрегулировать точнее 0,5 сек в сутки.
Отслежу на более продолжительном временном интервале,
какова погрешность.(думаю не больше 0.2сек в сутки)
Благодарен,всем спецам за советы,без них,думаю угробил бы
на раз, ценные часы!

[Electroff]

Сообщение от harris1969

Благодарен,всем спецам за советы,без

Таки и вам благодарствие за прочтение ереси
