Электроника 5-206

[aspid909]

Добрый день!

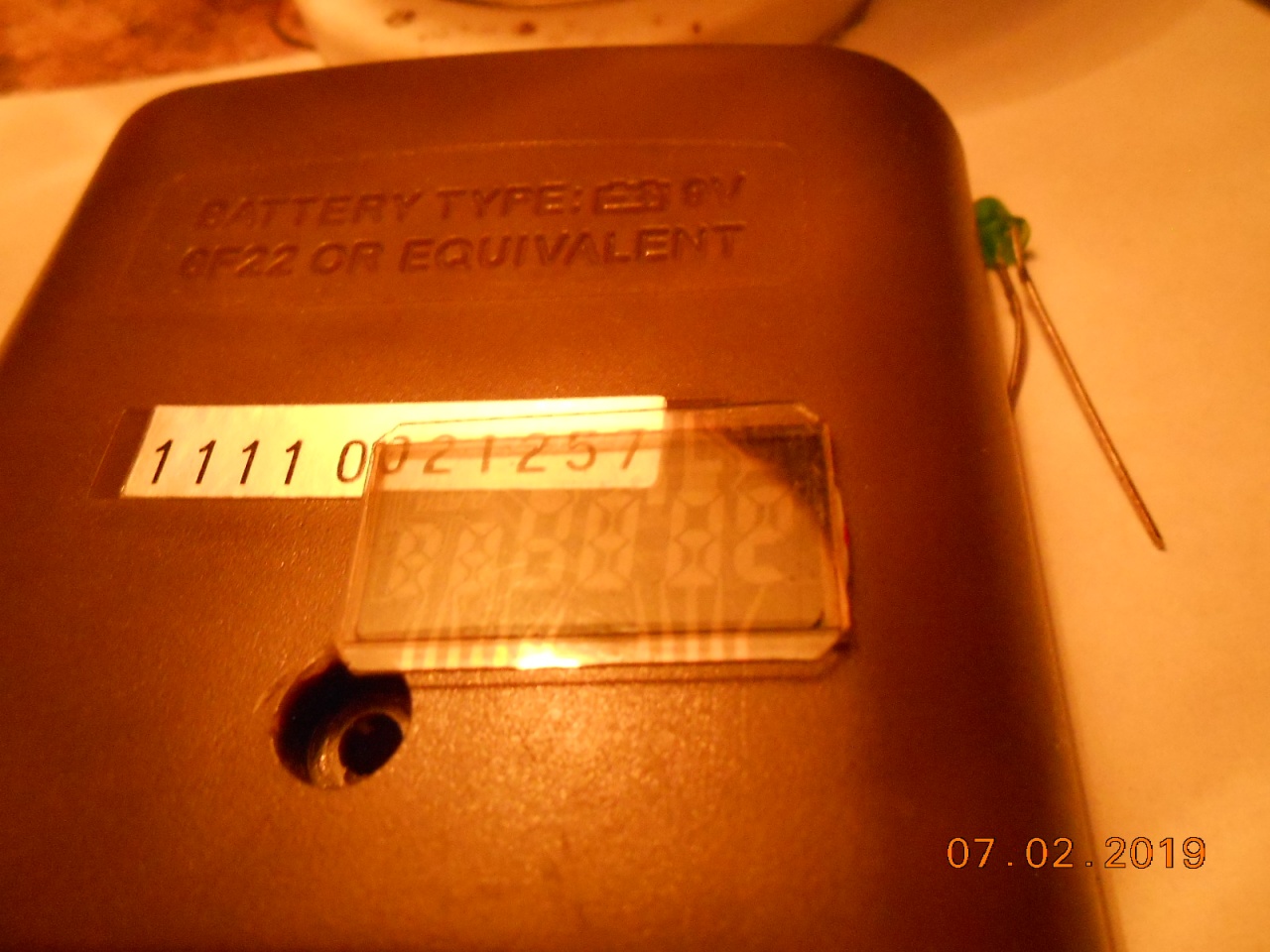

Получил вчера часы, с целым экраном, но запустить, не удалось, экран один в один с разбитым, только в русскоязычной версии.

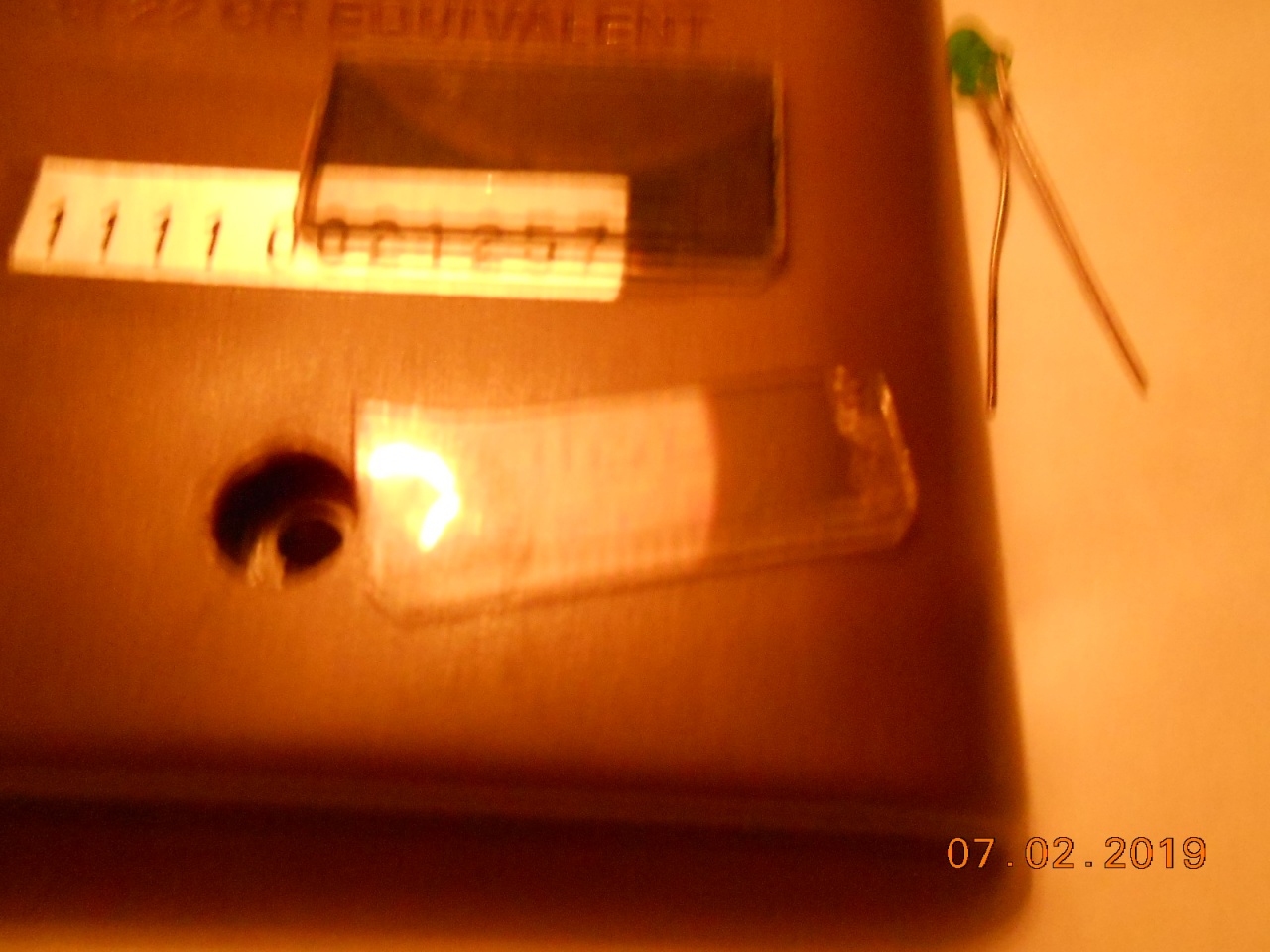

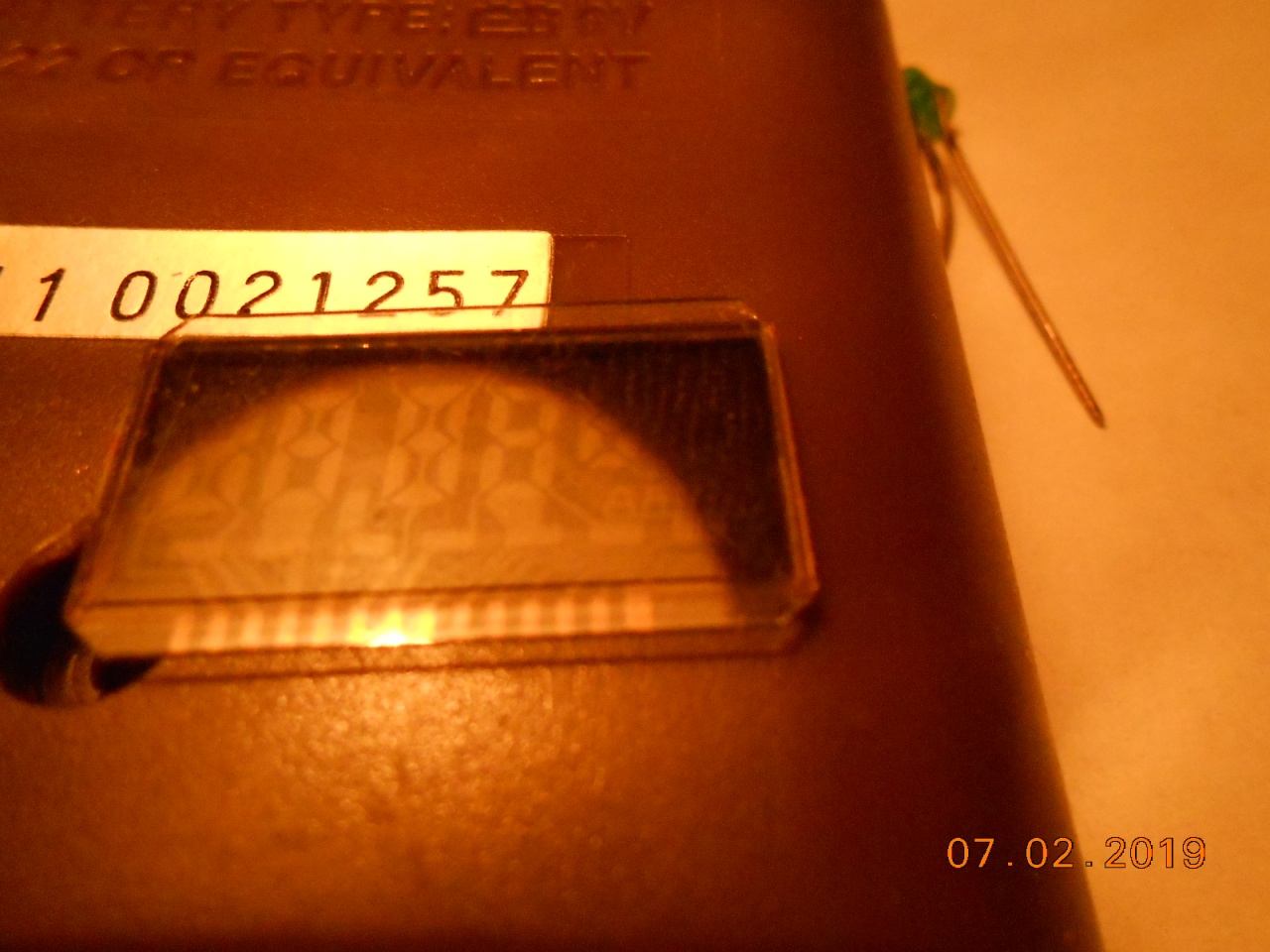

Посмотрев на просвет, в нем в отличии от старого, намного меньше контактных площадок, что идут на резинки.
Вопрос к знатокам, это версия экрана к другим часам или модификация какая?
Экран рабочий, но показывает на обеих платах всякую ерунду.

[siealex]

Это экран от модели 29353, он на 206 не подходит.

[aspid909]

Понятно, значит этот экран тупо запихнули в электронику 5 206?

На будущее буду умнее.

[siealex]

Можно показать плату от тех часов? Там может оказаться 29353 "перевёртыш" редкой модификации. Хотя скорее всего запхнули просто так.

[aspid909]

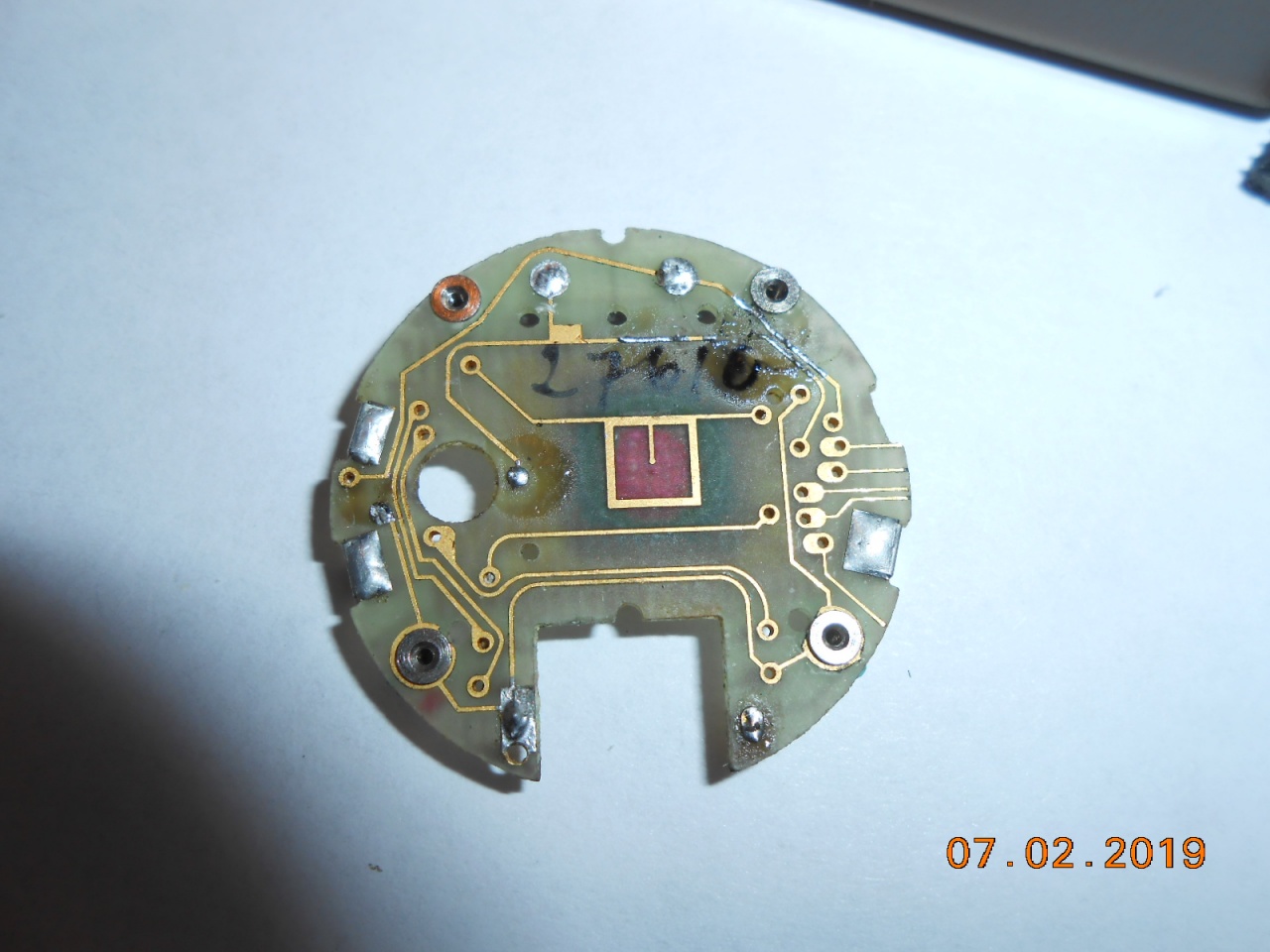

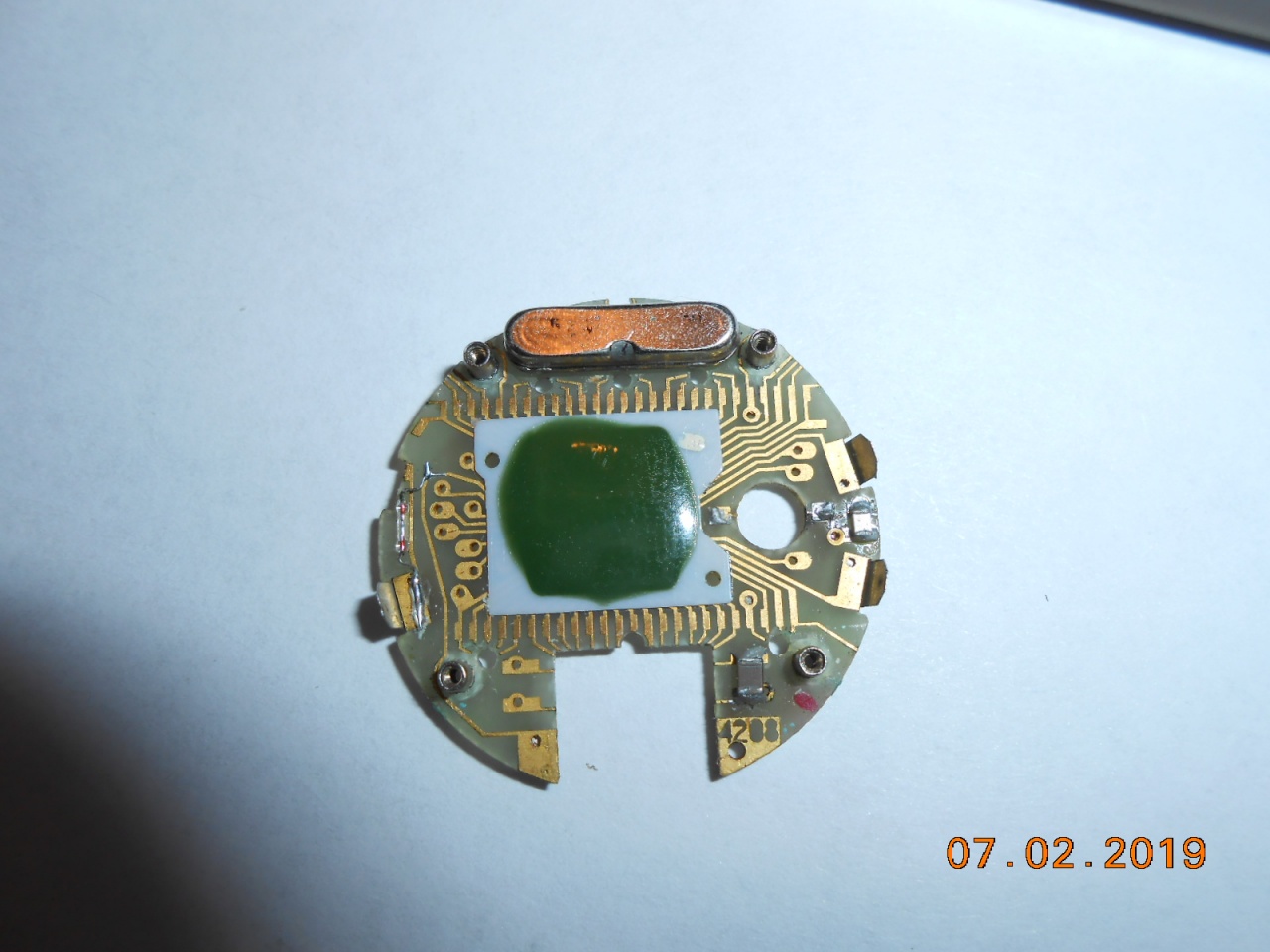

Вот плата.

Подстроечник присутствовал, я его отпаял для проверки. дорожки тоже малость подпортил, но проверял до этих действий, даже экран переворачивал на 180 градусов не помогло.

[siealex]

Плата от обычной 206.

[aspid909]

Ладно, годится вдруг попадутся такие часы, будет чем заменить.
Нигде к своим часам дисплеи отдельно не продают, даже сайт в Чебоксарах не отвечает, хотя там выбор всего.

[aspid909]

Добрый день, уважаемые форумчане!

Удалось, наконец то достать дисплей к данной модели (правда с надписью DATE)!

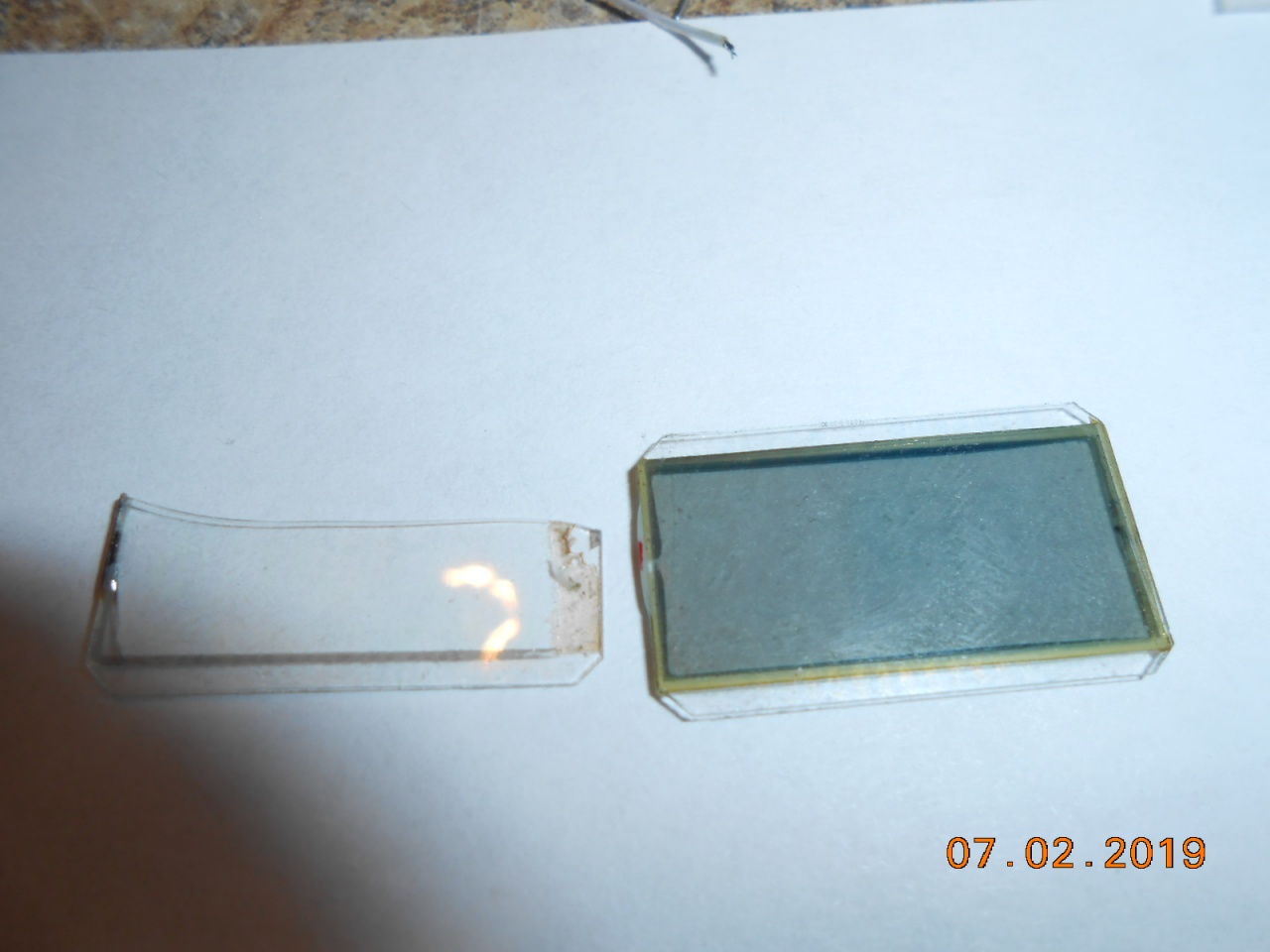

При наладке, выяснилось, что экран светится слишком тускло, замена конденсатора удвоителя (0,22 мкФ), к результатам не привела, пришлось менять поляризационные пленки, результат на фото.

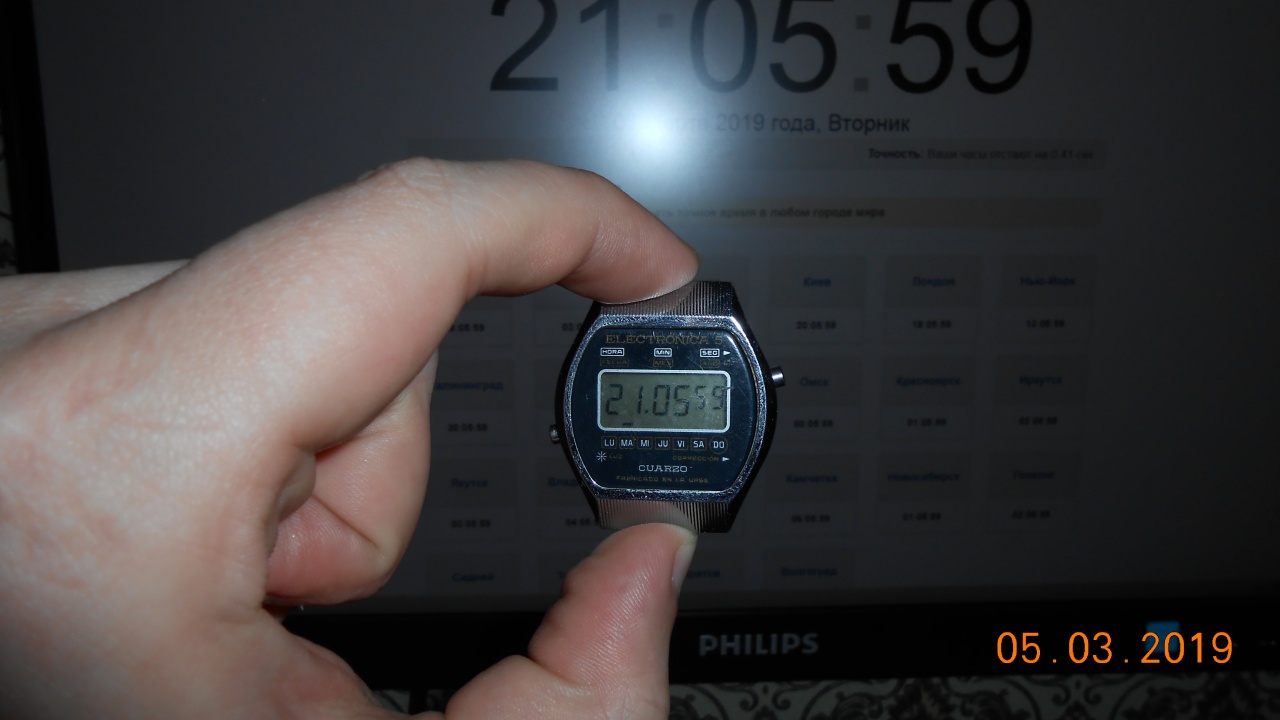

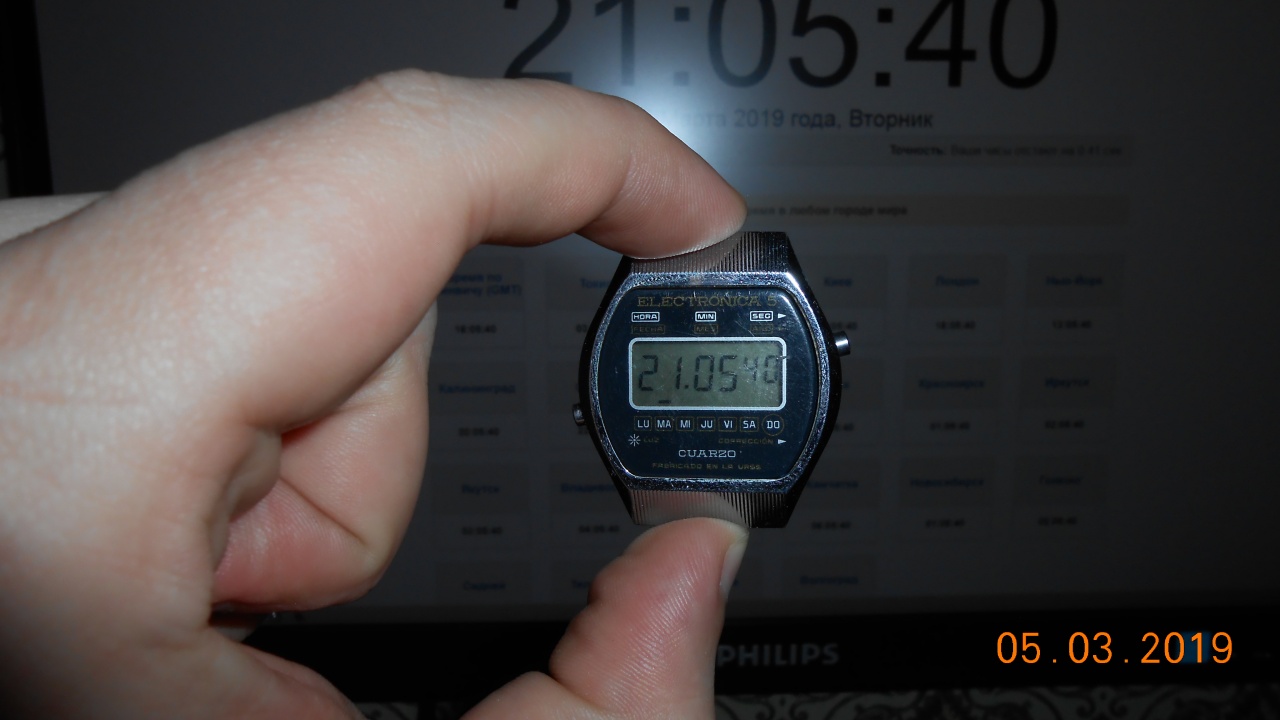

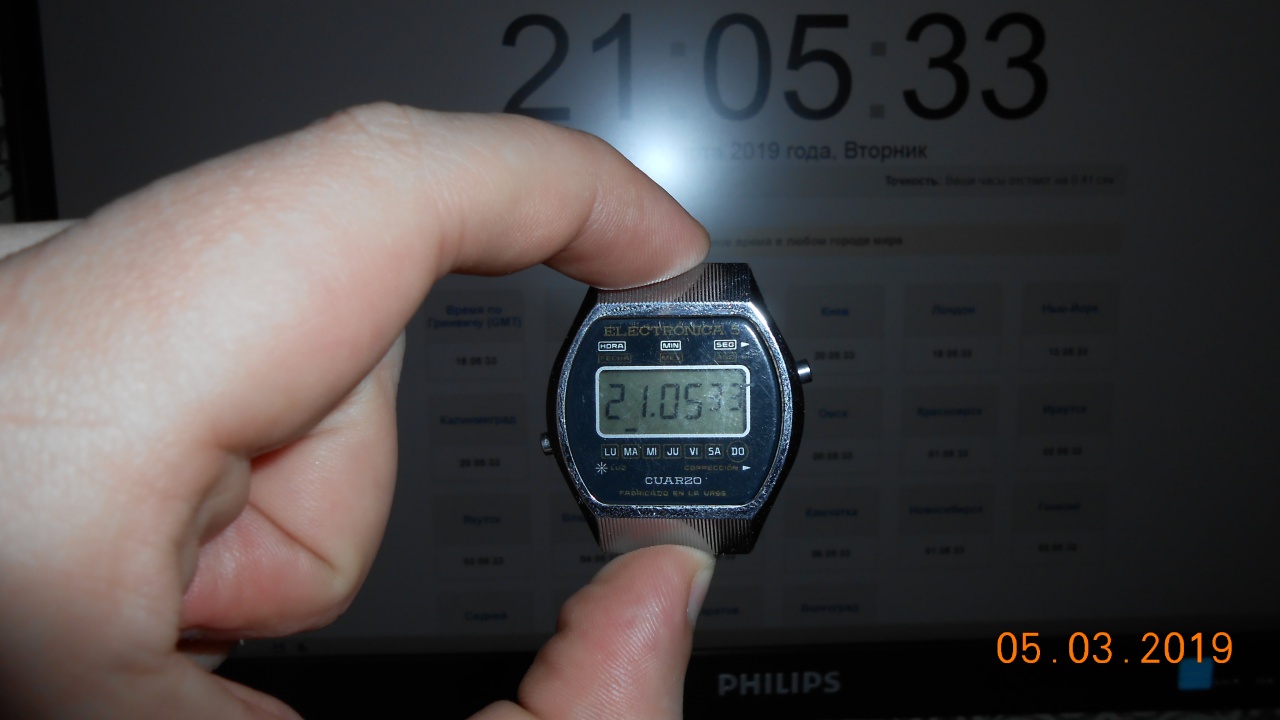

С родным кварцем, часы ушли за сутки, на 1,5 минут, с последним, что купил (часы, из них дисплей) убежали на 1 минуту за 2 часа!, что подстроечным конденсатором поправить на вряд ли получиться, и только 3 кварц (первая покупка, дисплей от 29353) "пошел", убежал за сутки на 3 секунды, путем подстройки КПЕ в течении 3х дней, удалось добиться нулевого отставания за сутки. Дальше буду следить, за отставанием / уходом, но точней навряд ли выйдет.

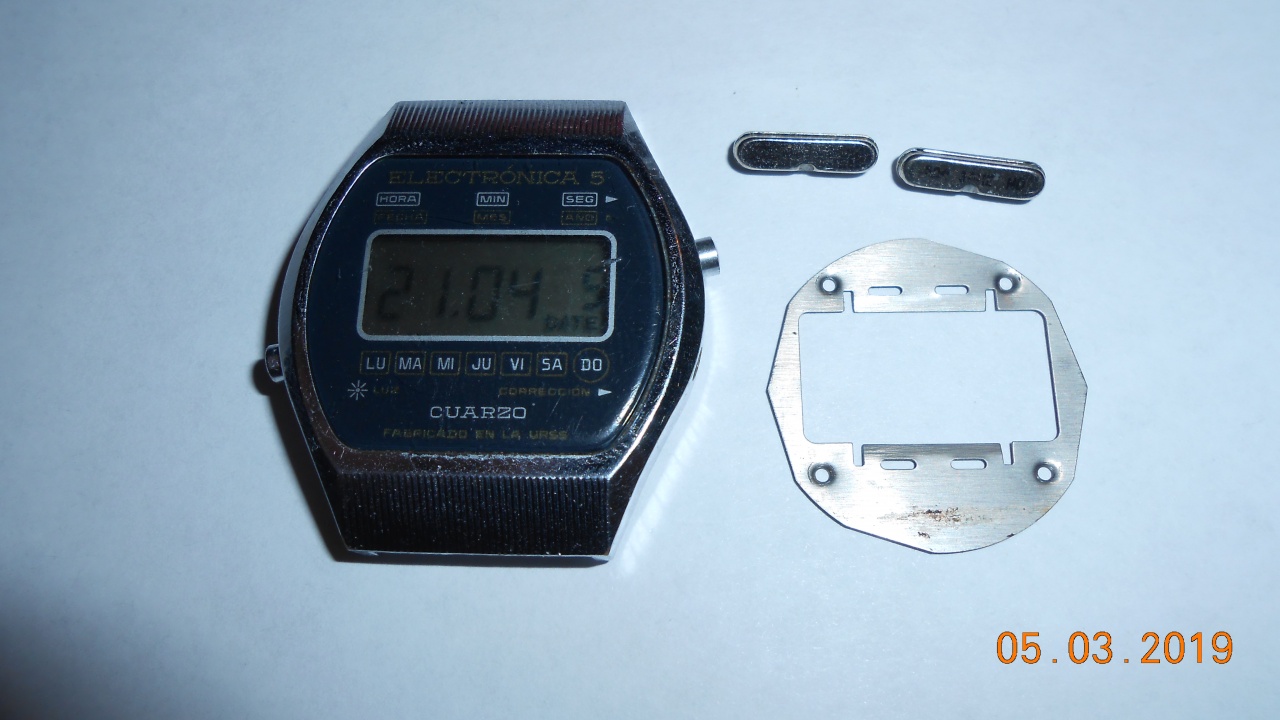

P.S. Вопрос к специалистам, что за рамка на первом фото?

[siealex]

Рамка на первом фото - рамка-прижим дисплея от 204А или 206А. На модуле у этих часов должна стоять точно такая же.

[aspid909]

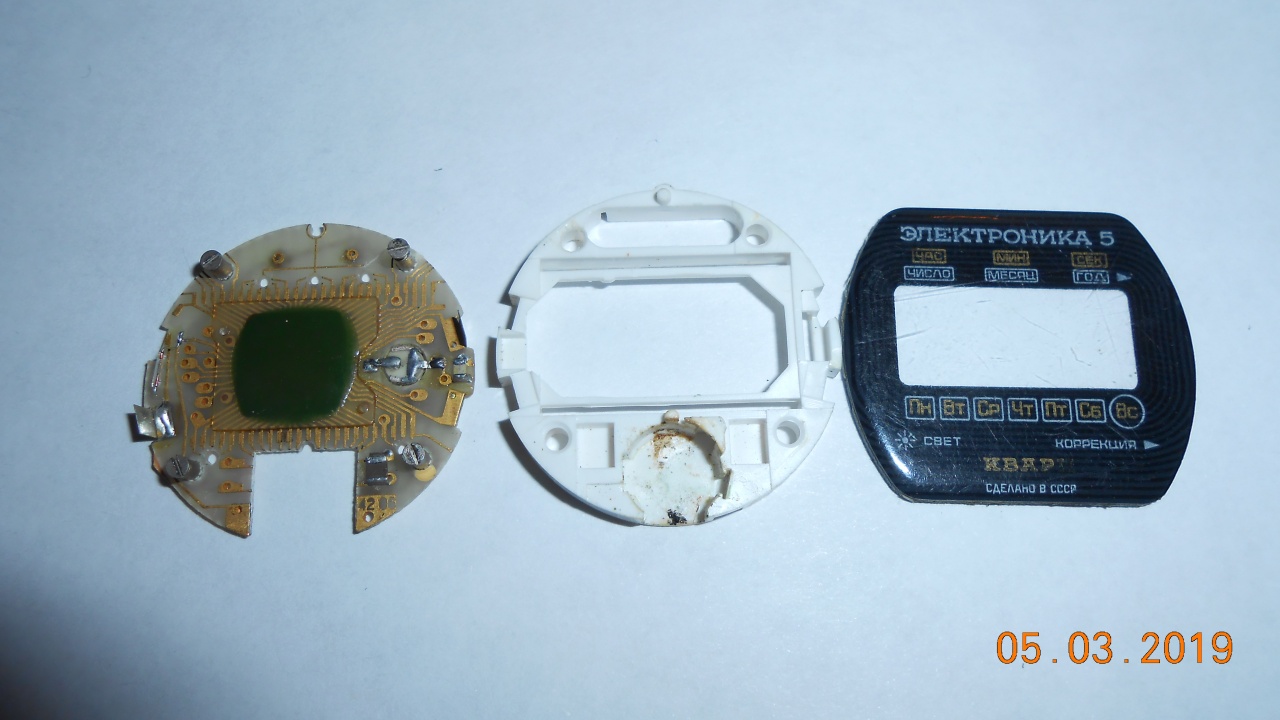

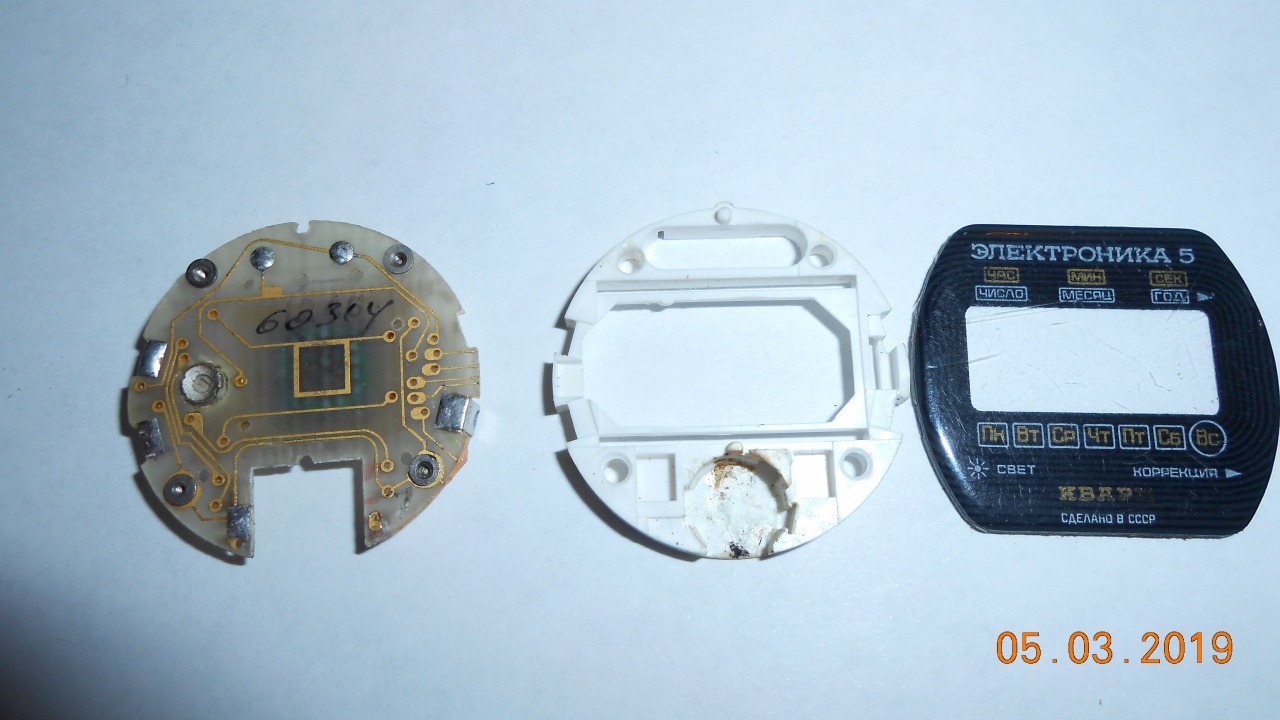

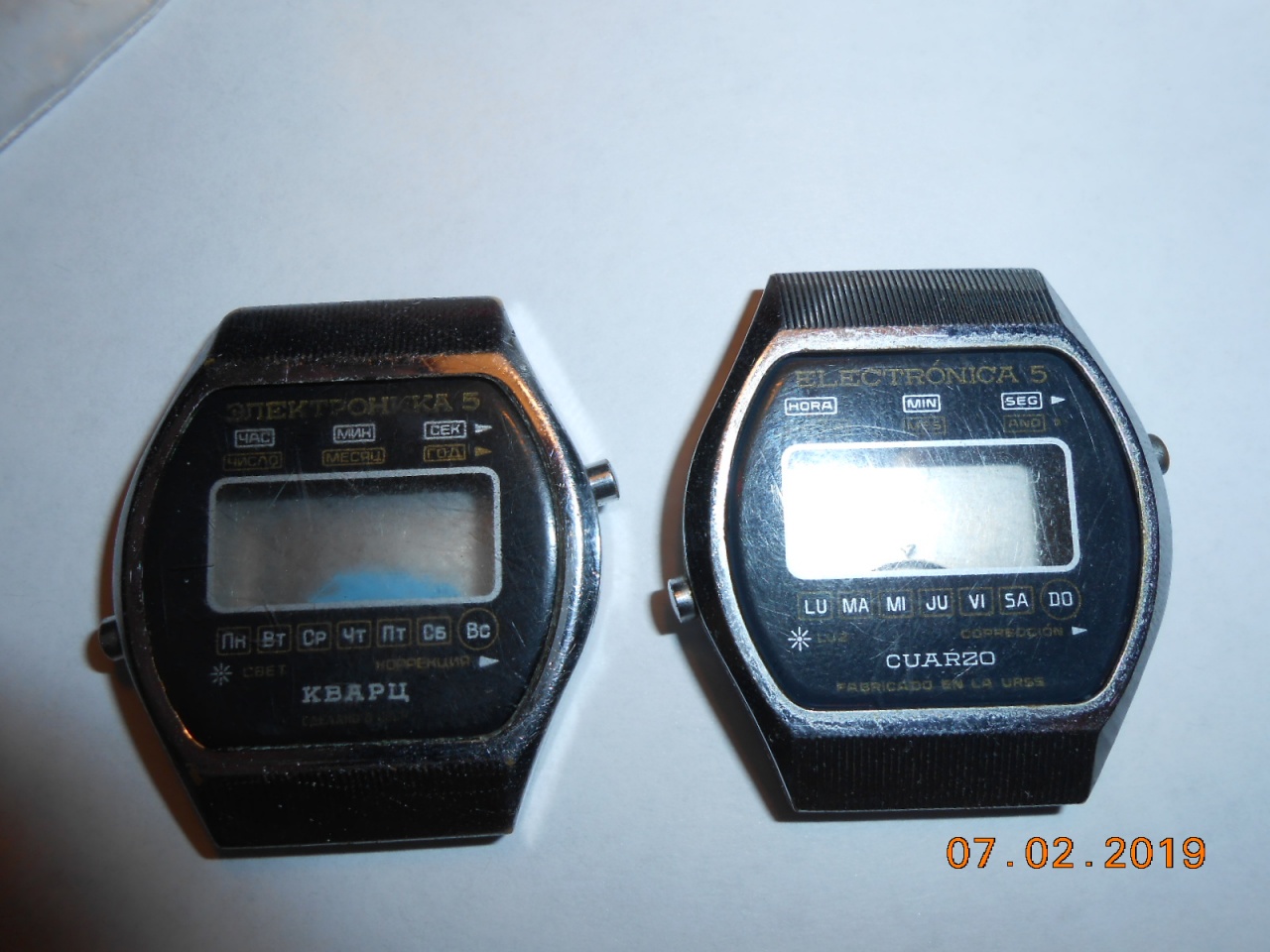

Часы от 206, стекломаска, плата, обойма, во вложении, корпус к сожалению пришлось выкинуть, предыдущий хозяин пытался открыть его ножовкой, снял маску и кнопки и экран само собой
