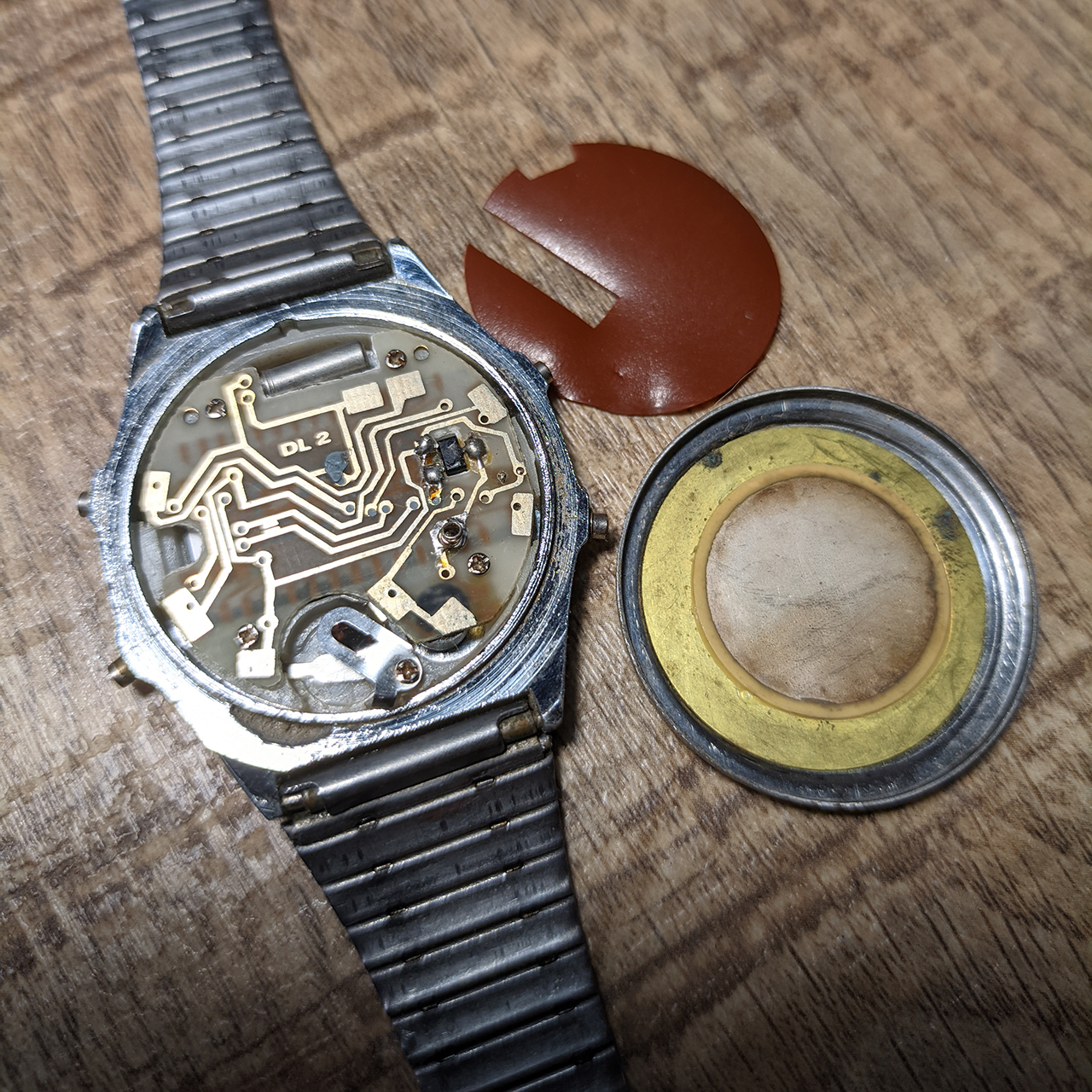

Уважаемые форумчане скажите пожалуйста плата DL2A и P18 стоят две пружинки на заднею крышку на P18 на обоих пружинках полтора вольта на DL2A на одной ноль на второй 0 96 вольта и нет транзистора хотя распайка для него есть помогите пожалуйста

[siealex]

Если стоят две пружинки и ни одна из них не соединена с общим - пищалка должна быть изолирована от крышки сплошной двусторонней плёнкой, во время сигнала туда подаётся меандр в противофазе. Напряжения на этих пружинках в покое могут быть какими угодно.

[Expositor]

Новая батарейка за месяц-полтора садится полностью. В чем может быть причина? Подскажите пожалуйста.

[7400N]

Сообщение от Expositor

Новая батарейка за месяц-полтора садится полностью. В чем может быть причина? Подскажите пожалуйста.

Модуль какой ?

Сообщение от klimov1

Почитатели прекрасного, необходимо Ваше мнение

Самая широкораспространенная не очень потертая новодельная (насколько это можно считать учитывая возраст новодела) монтана на 352 модуле с узким браслетом с неудобной защелкой. За 500 рублей продадите (не сразу). За косарь ее можно найти в состоянии нью олд сток в заводском пакетике с транспортировочной пленкой на стекломаске.

[siealex]

Новая батарейка за месяц-полтора садится полностью. В чем может быть причина? Подскажите пожалуйста.

На первом месте грязь или потёкший электролит на плате, потом цепи звука, потом микросхема, потом всё остальное.
1. Плата чистая? Обойма, резинки, дисплей? Тщательно моем (водой!) и сушим. Проверяем потребление (мультиметром в режиме 2 мА), в норме 3..5 мкА, не больше. Существенно больше - смотри дальше.
2. Вставляем батарейку, берём мультиметр в режиме постоянного напряжения до 2000 мВ и измеряем на выходе под пищалку относительно плюса батарейки (часы в этот момент не должны пытаться пищать). Должен быть строго ноль с точностью до милливольта, напряжение там должно появляться ТОЛЬКО во время звукового сигнала. Если есть постоянное напряжение - в первую очередь проверяем или меняем транзистор по цепи звука, подойдёт любой NPN наподобие 848. В порядке курьёза: у меня было два случая (только на Электронике 55), когда этот транзистор самопроизвольно давал утечку при нагреве, это проявлялось беспорядочным треском пищалки при ношении часов на руке.
3. Если транзистор целый (или после замены ничего не изменилось), всё сложнее. Снимаем транзистор с платы и проверяем расход батареи, придёт в норму - дохлый звуковой чип. Можно также измерить напряжение на базе транзистора относительно минуса питания (между двумя нижними выводами транзистора) - в покое (без писка) там должен быть ноль.
4. И без транзистора ничего не изменилось - ищем на плате два SMD конденсатора, которые НИ ОДНИМ выводом не подключены к кварцу. Изредка бывает один, чаще два. Это конденсаторы умножителя напряжения, они обычно ёмкостью 0.1 мкФ или немного больше. Меняем оба, часто текут. Утечка в этих конденсаторах проявляется одновременно повышенным потреблением, низким контрастом дисплея и сбоями по логике (случаи были).
5. Редко, но бывает. Меняем дисплей и проверяем расход батареи. Возможно подкорачивание сегментов дисплея на общий, также проявляется повышенным потреблением и низким (и неравномерным) контрастом дисплея. Также был один случай деградации дисплея - всё работает идеально, но потребление с дисплеем больше 50 мкА.
6. Курьёзный случай. Монтана на каком-то древнем модуле. Если закрыть крышку плавно - всё идеально, если при закрытии хлопнуть крышкой - чудовищное потребление (до 5 мА) и нет звука, всё начинает работать только после передёргивания батареи. Оказалось "защёлкивание" КМОП-структур звукового чипа от импульса, вызванного пьезоэффектом в пищалке.

[vbasov]

За два вечера осилил всю ветку, зерегился, нашел свою Монтану купленную летом 1988 года в комиссионке за 80 рублей. Носил лет пять или около того, потом перешел на OMAX. Шли довольно точно, играли громко, действительно 8 сдвоенных мелодий на этом модуле, секундомер на 40 минут. Завтра куплю батарейку, попробую запустить и записать мелодии.

[Expositor]

Сообщение от siealex

На первом месте грязь ...

Спасибо за ответ. Плата чистая – часы в состоянии новых, неношеные. Модуль – домонтановский, с одной мелодией, начало 80-х. Судя по всему, это транзистор – буду разбираться. И еще вопрос: не лучше ли водкой помыть (да простят меня братцы-алкоголики)? Спирта нет.

[Gen0000]

Никакой водки. Это всё равно, что водой помыть - спирт испарится, вода останется.

[Assiris]

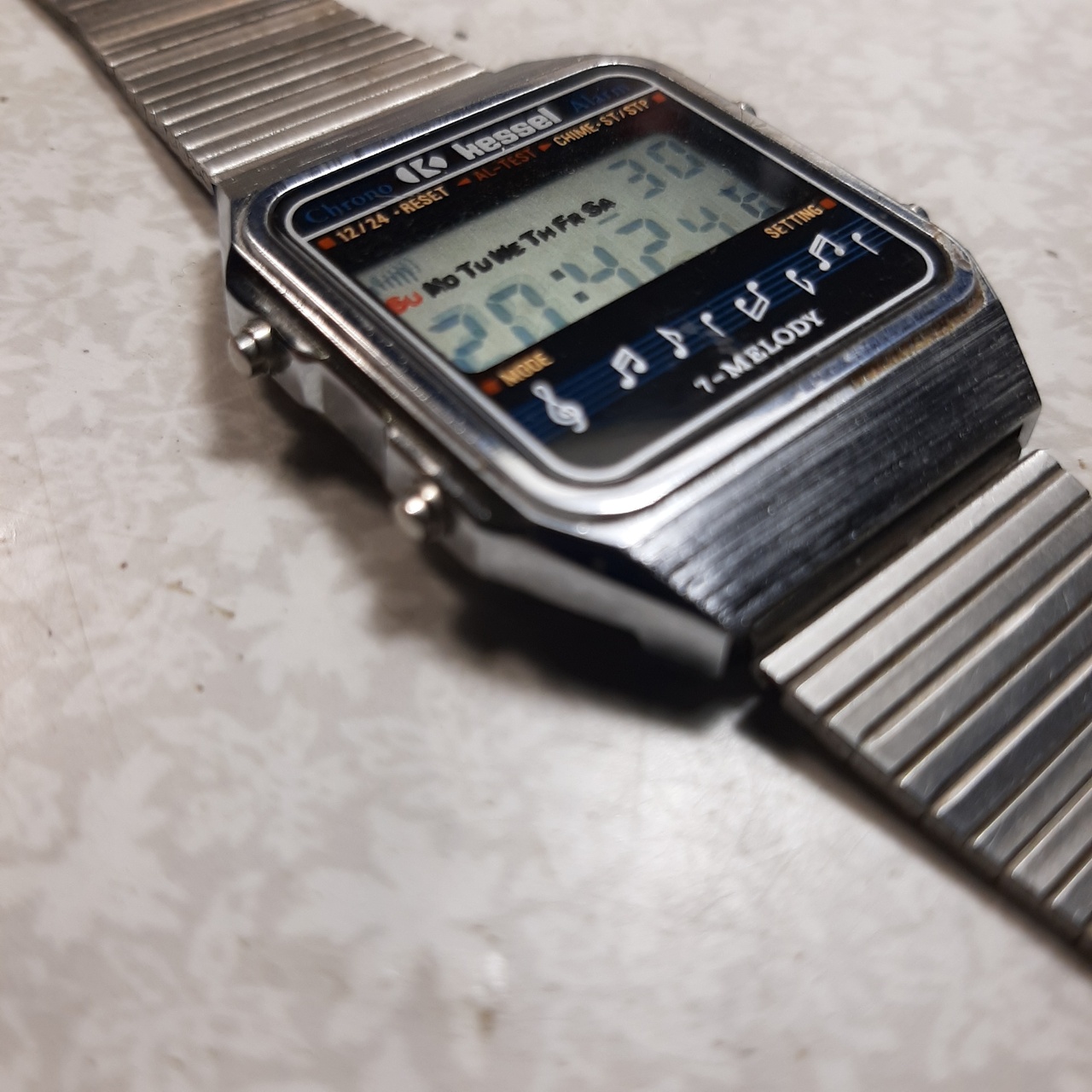

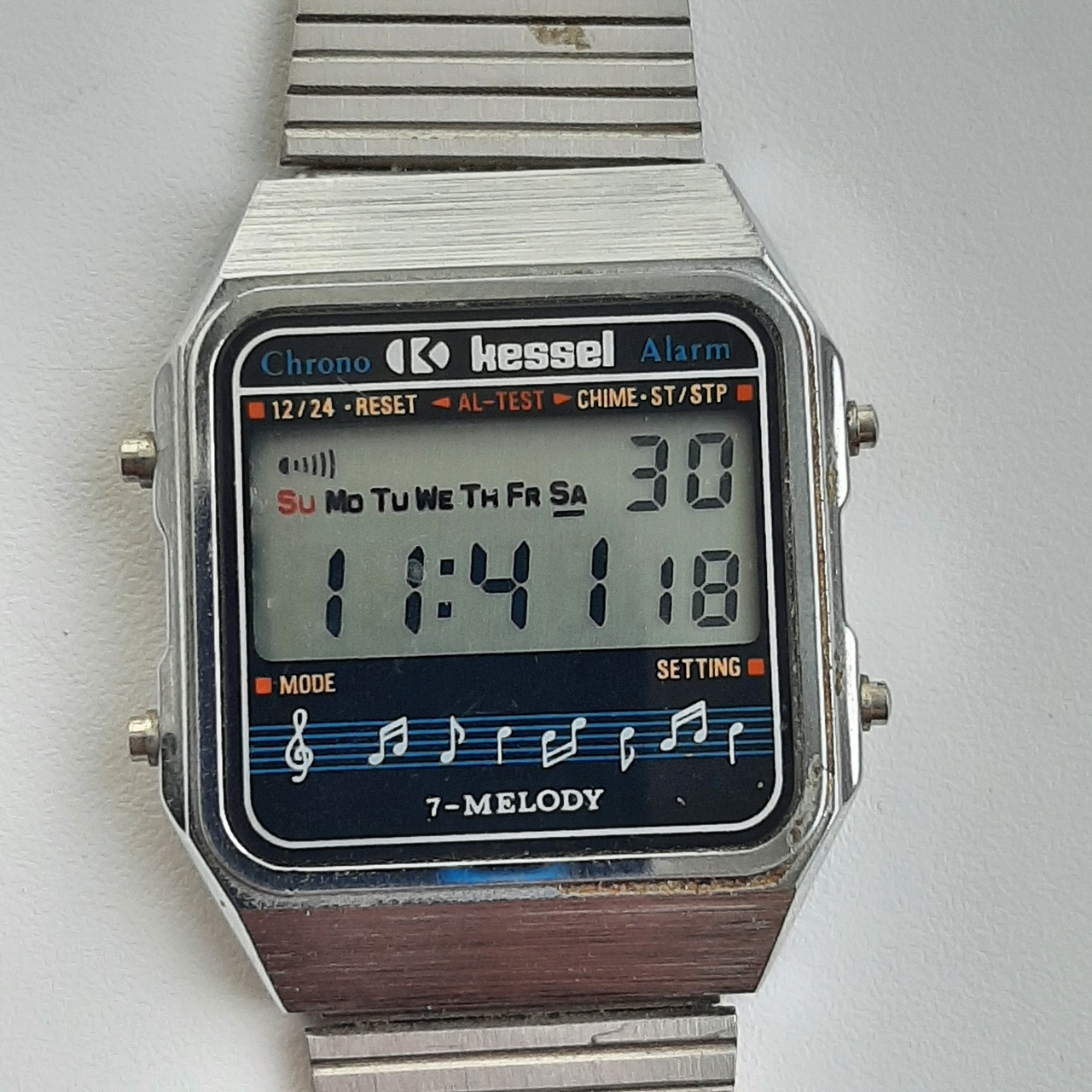

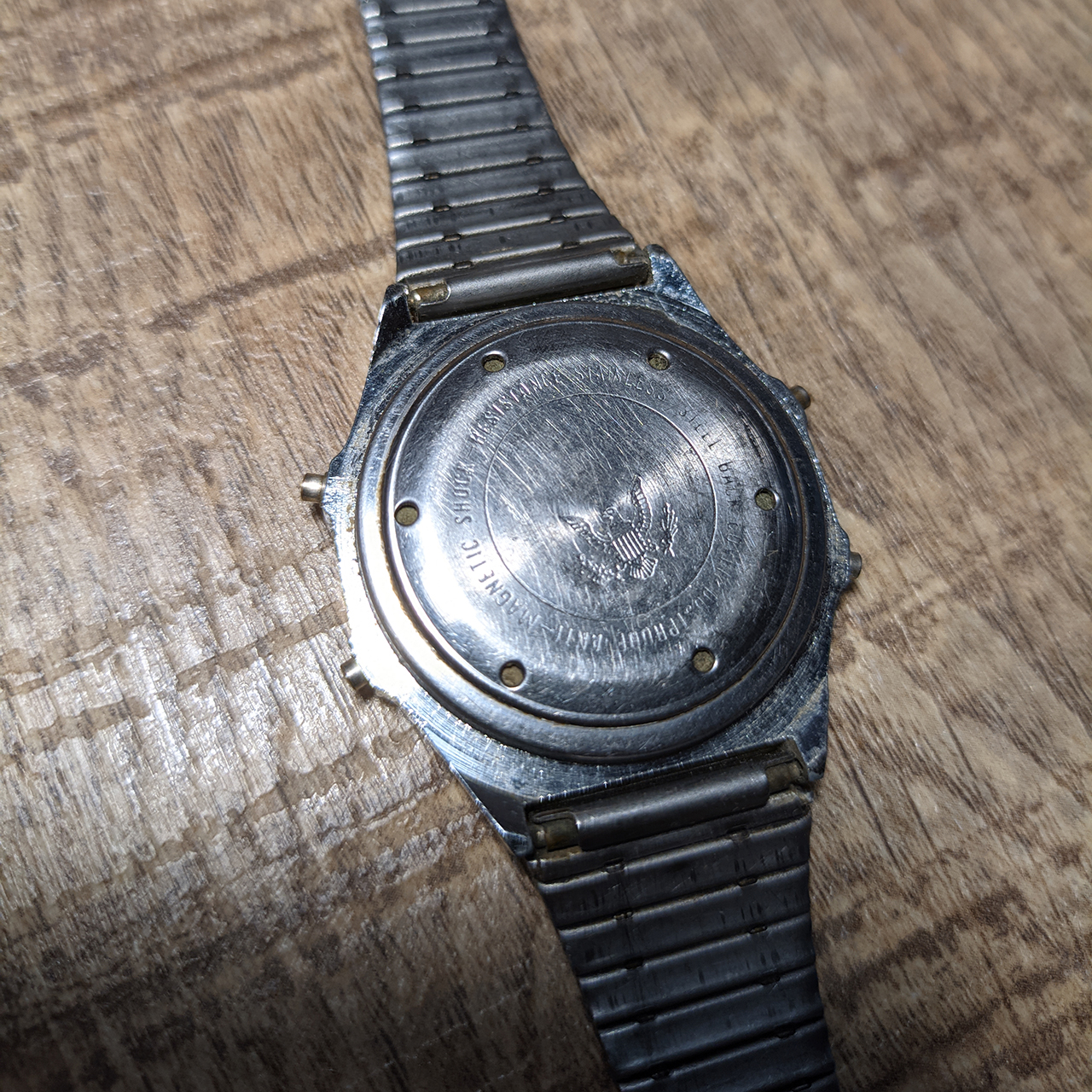

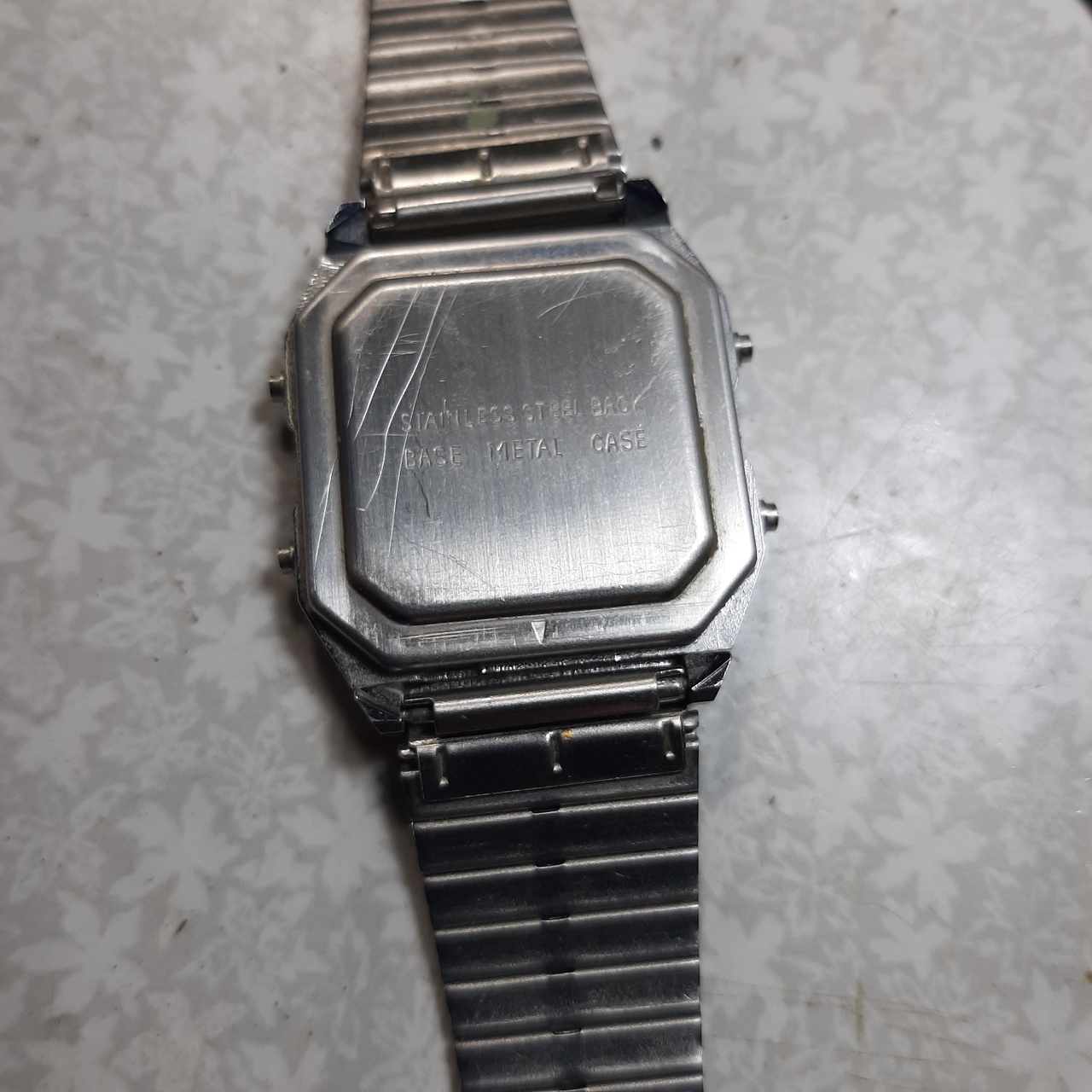

Вот сегодня попалось.

[vrubleg]

И всё же, с чего была слизана Montana?

Если внимательно посмотреть на особенности UI этих часов, можно заметить, что во всех Монтанах в зависимости от режима мигают разные индикаторы дней недели:
- SU FR SA - в секундомере.
- MO - в настройке будильника.
- TU - в настройке времени.

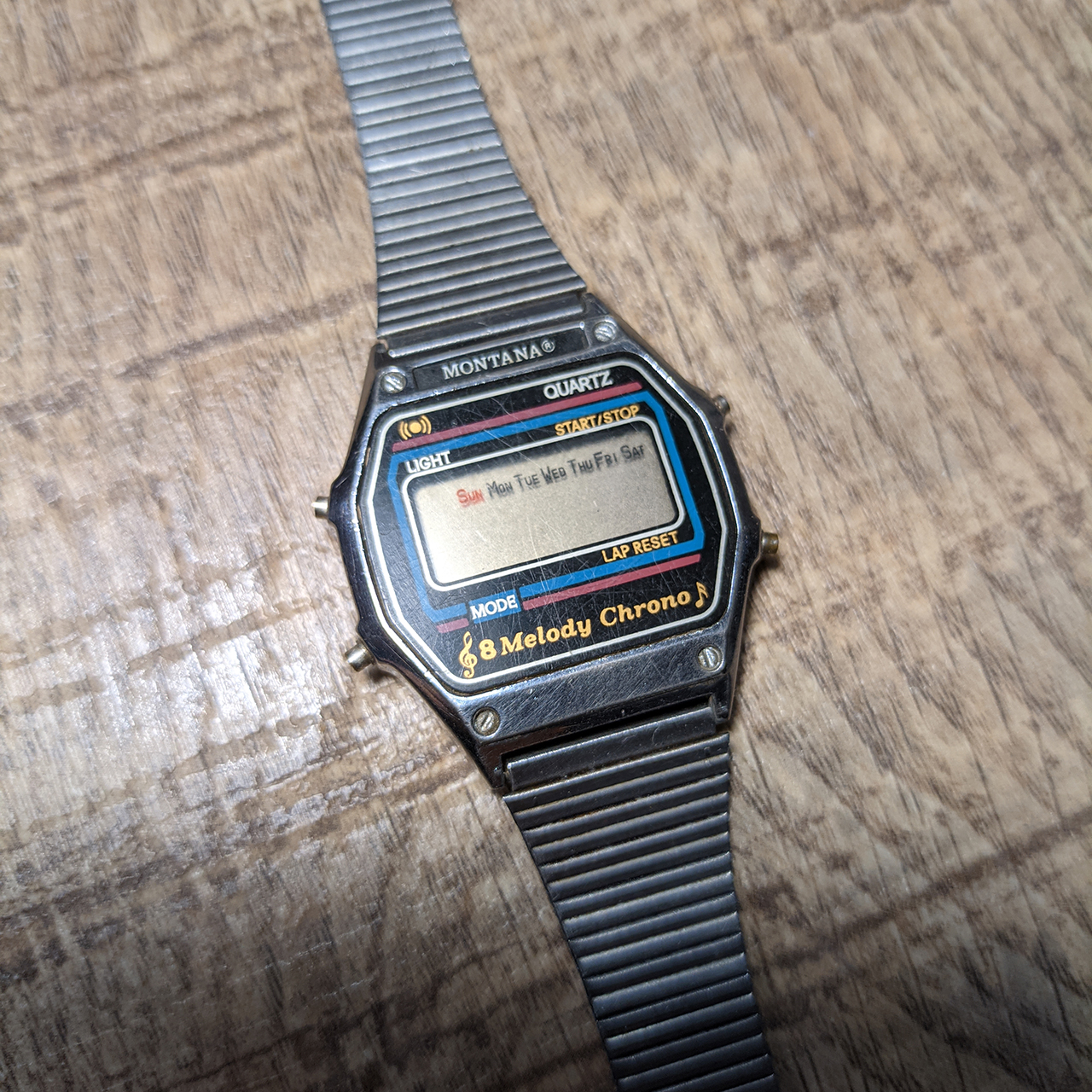

В большинстве Монтан эти мигающие индикаторы никак не отмечены. Но среди ранних вариантов в 80-х были вот такие:

Тут эти мигающие индикаторы подписаны и имеют смысл! SU - секундомер, MO - будильник, TU - установка времени, а TH/FR/SA - режимы секундомера.

Точно такая индикация днями недели была в SEIKO в 70-х (например, модель A169)! И даже управление такое же.



Судя по всему, часами SEIKO вдохновились многие. Есть разные похожие часы из разных стран с таким же управлением, но разными мелодиями (или без мелодий), в том числе в 80-х американский бренд ARMITRON, на разных моделях которого можно отследить плавное приближение от SEIKO к нашей Монтане:



Инфы по этому бренду мало, но есть вот такое видео с мелодией из другой модели:

https://www.youtube.com/watch?v=Do2UC93FQ50

И это же стандартная монтановская мелодия!

ARMITRON всё ещё существует. Недавно они продавали вот такие часы (которые явно вдохновлены уже CASIO):
https://web.archive.org/web/20220705...e-silver-rubik


А сейчас остались только такие:
https://www.armitron.com/products/rogue-35mm-black

Обратите внимание на пометки режимов в стиле SEIKO, хотя модуль явно в стиле CASIO и смысла в этих метках нет. Походу это такой рудимент. Взяли какой-то старый дизайн в стиле SEIKO, использовали более современный модуль в стиле CASIO, а утратившие смысл метки забыли убрать =)

Похоже, что это такой бренд, который просто заказывает то что им нужно у OEM производителей. Можно предположить, что в какой-то момент они заказали в Тайване выпуск таких часов с знакомыми американцам мелодиями. Из того что получилось кто-то слепил Монтану, и дальше пошло-поехало.
