Разобрал я сегодня свою 59 (заело механику, пришлось промывать). И обнаружил, что в ней стоит СВЕРХМИНИАТЮРНЫЙ кварц, меньше обычного в полтора раза. До этого такой видел только в 51, да и то не во всех экземплярах.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
Этот пользователь сказал Спасибо! siealex за это сообщение:
Melnikov Evgenyi (13.10.2015)
  #212
Старый 13.10.2015, 11:49
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,432
Сказал(а) спасибо: 2,553
Поблагодарили 7,992 раз(а) в 5,786 сообщениях
Никто не сталкивался с такой проблемой на 59? Запускаю таймер, при первом сигнале таймера механическая часть делает полшага и застревает на две секунды. Батарейка новая. Проблема в чипе или в механике?
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
  #213
Старый 13.10.2015, 20:34
Аватар для Андрей Бабанин
Андрей Бабанин Андрей Бабанин вне форума
Moderator

Регистрация: 20.02.2005
Адрес: Москва
Сообщений: 11,314
Сказал(а) спасибо: 4,377
Поблагодарили 34,500 раз(а) в 7,077 сообщениях
Определенно идет проседание по питанию. В техдоках на ЕТА, к примеру, токи потребления меряются во всех режимах, включая и при работе звукового сигнала. Возможно, что сопротивление катушки сильно меньше, либо еще какое к.з. при подаче сигнала появляется. Смотреть цепь по звуку - транзистор, катушка, контакт, мембрана.
По маленьким кварцам не понял. Микрокварц для наших схем либо вообще? Просто в ряде схем ЕТА и Ронда стоят реально миниатюрные кварцы, обусловленные формфактором механизма (ультратонкие либо очень маленького диаметра).
Ответить с цитированием
Этот пользователь сказал Спасибо! Андрей Бабанин за это сообщение:
michaelgv (25.12.2022)
  #214
Старый 13.10.2015, 22:19
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,432
Сказал(а) спасибо: 2,553
Поблагодарили 7,992 раз(а) в 5,786 сообщениях
Сопротивление катушки 138 Ом, проверил сразу же. Насчет кварца - мне такой попадался только в Э-51 и больше нигде.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
  #215
Старый 13.10.2015, 22:32
Аватар для WhiteLion
WhiteLion WhiteLion вне форума
Форумчанин

Регистрация: 15.07.2010
Адрес: Украина, Днепропетровск
Сообщений: 2,397
Сказал(а) спасибо: 11,917
Поблагодарили 18,631 раз(а) в 1,770 сообщениях
Андрей Бабанин,

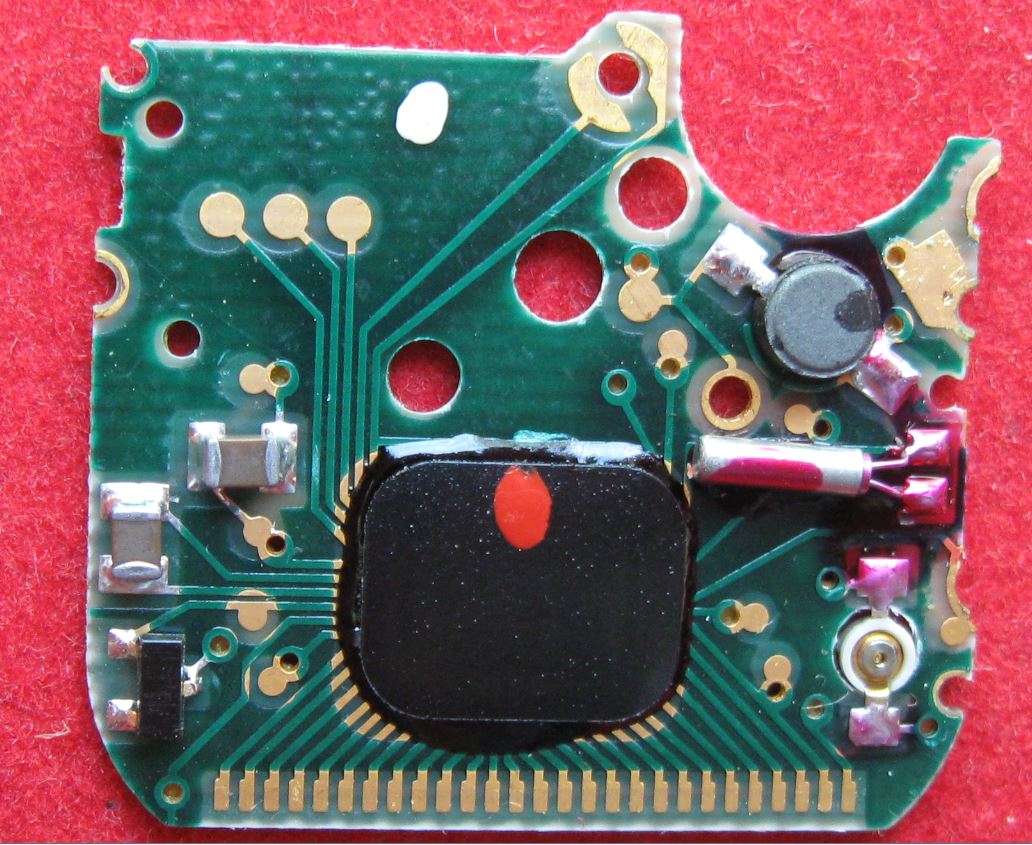

речь идёт о таком кварце (фото ув. MrBerelex ). Он действительно раза в полтора меньше кварцев 6.0х2.0 мм, которые обычно применялись в наручной Электронике.
Нажмите на изображение для увеличения Название: Э-59_10.jpg Просмотров: 261 Размер: 179.9 Кб ID: 1158538
Ответить с цитированием
Этот пользователь сказал Спасибо! WhiteLion за это сообщение:
IGOR CUSTOMIZER (30.10.2020)
  #216
Старый 13.10.2015, 22:43
Аватар для Андрей Бабанин
Андрей Бабанин Андрей Бабанин вне форума
Moderator

Регистрация: 20.02.2005
Адрес: Москва
Сообщений: 11,314
Сказал(а) спасибо: 4,377
Поблагодарили 34,500 раз(а) в 7,077 сообщениях
Батарейку сменить все же на всяк случай, проверить с изолированным сигналом (убрать контакт).
По кварцу понял, что маленький среди советских
Ответить с цитированием
  #217
Старый 13.10.2015, 23:04
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,432
Сказал(а) спасибо: 2,553
Поблагодарили 7,992 раз(а) в 5,786 сообщениях
Батарейку только поставил. Контакт убрать попробую, но всё же мне кажется, что проблема в движке или в механике.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
  #218
Старый 13.10.2015, 23:32
Аватар для Андрей Бабанин
Андрей Бабанин Андрей Бабанин вне форума
Moderator

Регистрация: 20.02.2005
Адрес: Москва
Сообщений: 11,314
Сказал(а) спасибо: 4,377
Поблагодарили 34,500 раз(а) в 7,077 сообщениях
дайте сигнал на катушку при снятой плате. Я сделал прибор - схемка от Мийоты, от выводов на катушку грубо говоря щупы идут. Подаете сигнал со сторонней схемы и все смотрите визуально. Может дело в статоре - но тогда часы вообще периодически будут вставать. очистка статора, подвижка относительно оси ротора, утоньшение в тонких местах - меры эффективные, но при наличии опыта.
Ответить с цитированием
  #219
Старый 13.10.2015, 23:43
Аватар для siealex
siealex siealex вне форума
Форумчанин

Регистрация: 09.02.2010
Адрес: Украина, Харьков
Сообщений: 19,432
Сказал(а) спасибо: 2,553
Поблагодарили 7,992 раз(а) в 5,786 сообщениях
В момент звучания сигнала стрелка дёргается и не идёт. Независимо от того, стоит крышка или нет.
__________________
CASIO! W38 57 59 84 86 87 92 93 96(2) 211 212 217 725 727(2) 728 729 733 735 740 751 752 753 755 756 800 W-E10 11 WL-S21 WS-100 210 220 WV-58 59 WVA104 106 B612 816 F84 85 91(13) 105 200 201A F-V1 A151 158 159(2) 162 163 168(3) 178 200(2) 210 220 680 AQ140 160(2) 180 450 AB30 ABX68 AW22 24 44 60 80(3) 81 82 AQ-E10 AW-E10 AW-S90 AE220 1000 1100 1500 3000 AL180 DB34 35 36 DBC32 610 DB-E30 CA53 503 EF317 321 500(2) EFA107 115 118 120 131 WEF116 EFD102 MDV501 BEM501 MSY500 OC502 M22 MDA-S11 MTD1014 MTF108 LA670(2) LW22 FT200 600 SGT100 HDD600 CPW500(2) CPA100 SPS300 STR500 TRI20 DW260 295 650 5600 6600 6900 G1700 2900 3110 3200 7700 GA100(2) 110 400 SPF70 CHR100 RFT100 STB1000 TIC10 BG3002 SFX10 JP200
Ответить с цитированием
  #220
Старый 14.10.2015, 00:38
Аватар для Андрей Бабанин
Андрей Бабанин Андрей Бабанин вне форума
Moderator

Регистрация: 20.02.2005
Адрес: Москва
Сообщений: 11,314
Сказал(а) спасибо: 4,377
Поблагодарили 34,500 раз(а) в 7,077 сообщениях
Осталось выпаять транзистор, чтобы уж наверняка понять - внутри схемы это происходит или все же снаружи. Если вместо катушки подсоединить гальванометр, то можно будет видеть воочию и сигнал на выходе схемы.
