Владельцы 29361, отзовитесь. Когда батарейка садится примерно до 1.35 В, часы в момент какого-либо сигнала останавливаются и начинают непрерывно пищать (при этом кварц работает!). У всех так или мои начинают сдыхать? Батарейка обычная LR1120, достать SR этого размера у нас затруднительно

у вас на аваторе она?

[siealex]

Да, именно. Подправлено немного с фотки, которую я выкладывал в теме по трофеям.

[max-73]

Сообщение от siealex

Когда батарейка садится примерно до 1.35 В, часы в момент какого-либо сигнала останавливаются и начинают непрерывно пищать

Не владелец, но, если теоретически порассуждать*, то в момент сигнала напряжение и так подсевшей батарейки проседает еще больше. Его перестает хватать для нормальной работы данной микросхемы, и она переходит в некорректное внутреннее состояние. А в таком состоянии возможны какие угодно чудеса. У вас, например, прекращается отсчет времени, а звуковой сигнал продолжает формироваться и нечему его остановить.
* Отмазка: всё изложенное является моим неавторитетным имхом

[siealex]

Обычно в первую очередь останавливается кварц. Хотя у меня на одной 206 отваливается дешифратор - начинает показывать 35.35.35. А кварц продолжает работать, счет времени тоже.

[ivanovzaz]

сколько их было выпущено?

[Aleksandrturbo]

Сообщение от asap

и к этой электронике у меня есть новых штук 15 жки . даже не знаю радоваться или плакать .

Добрый день продайте мне несколько ЖКИ.я буду очень рад!!!

[WhiteLion]

Вот и на моей улице случился праздник, появилась у меня эта модель в коллекции.

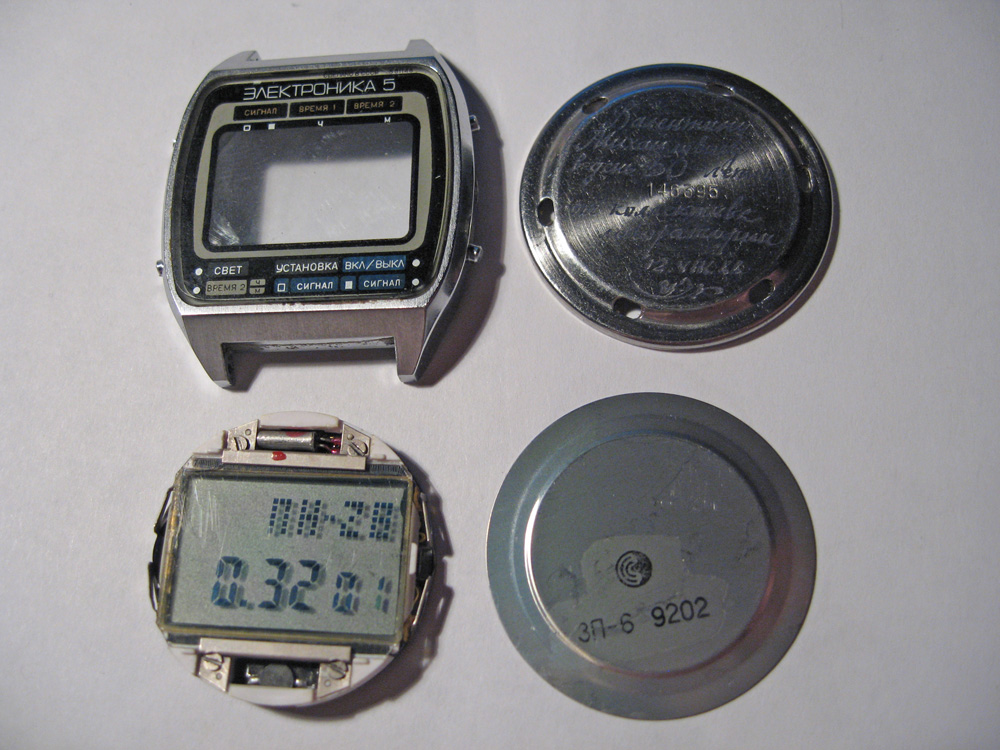

В таком виде эти часы приехали ко мне.


Внешнее состояние часов, как выяснилось, когда я очистил всю грязь, очень хорошее. Но внутри всё было не так радужно, хорошо поковырялся в них какой-то криворукий умелец. Зачем-то была выпаяна лампочка, в обрыве катушка, не было нескольких контактных пружин, прокладки, битый пьезик. И в довершении ко всему ЖКИ стоял наоборот. Самое печальное, что этот же умелец передавил дисплей в одном месте. Теперь не индицируются пиктограммы включения / выключения звуковых сигналов и отсутствует полноценная индикация цифры 2 в разряде десятков часов. Да и резинки тоже нужно будет заменить. Но я сделаю это позже. Сейчас в этом нет особого смысла.

В общем, что мог, я вчера сделал. Хорошо хоть, что плата оказалась рабочей. Всё остальное мелочи.


На сегодняшний день осталась пара вопросов.
1. Где взять ЖКИ? Может кто знает?

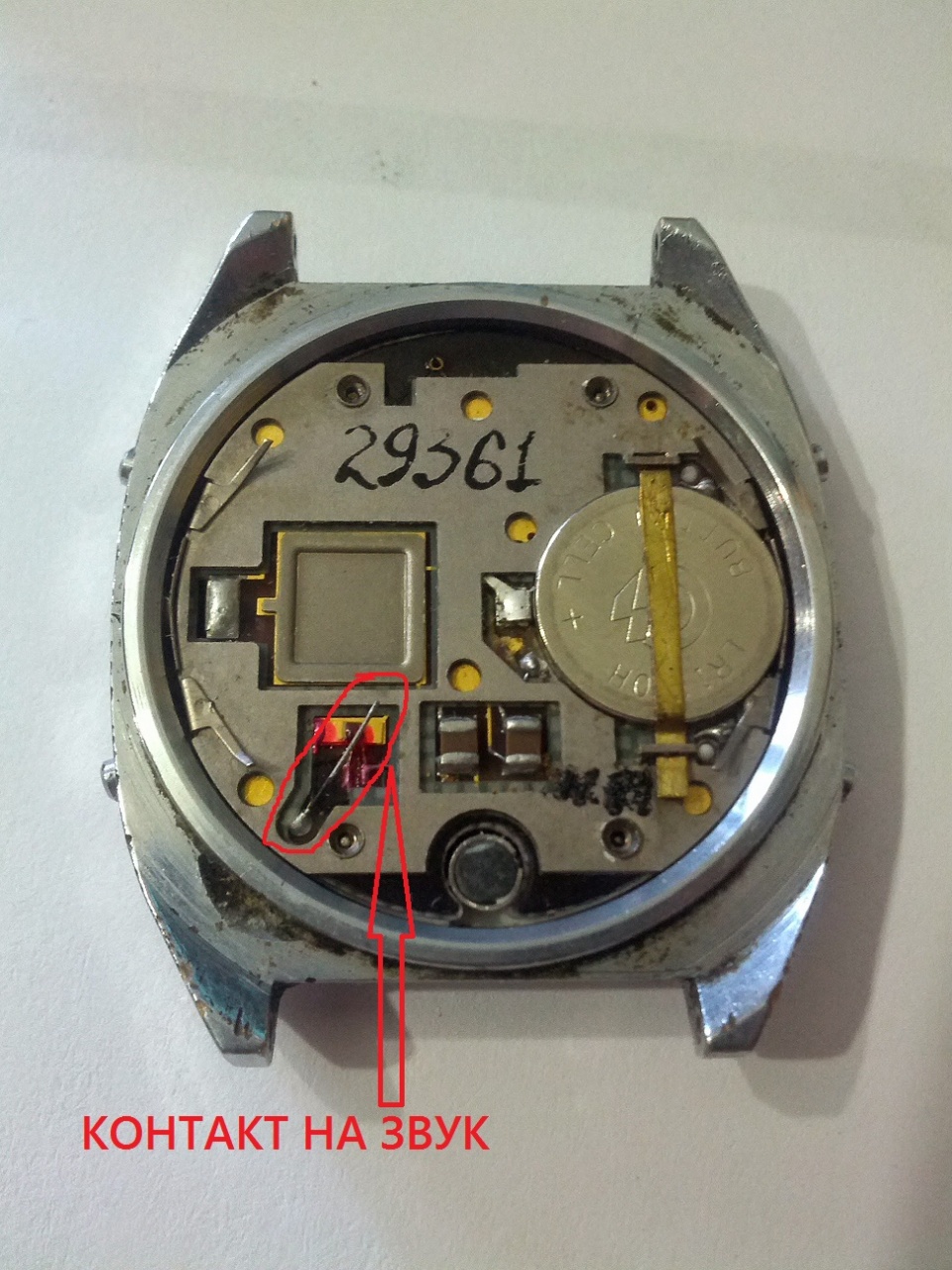

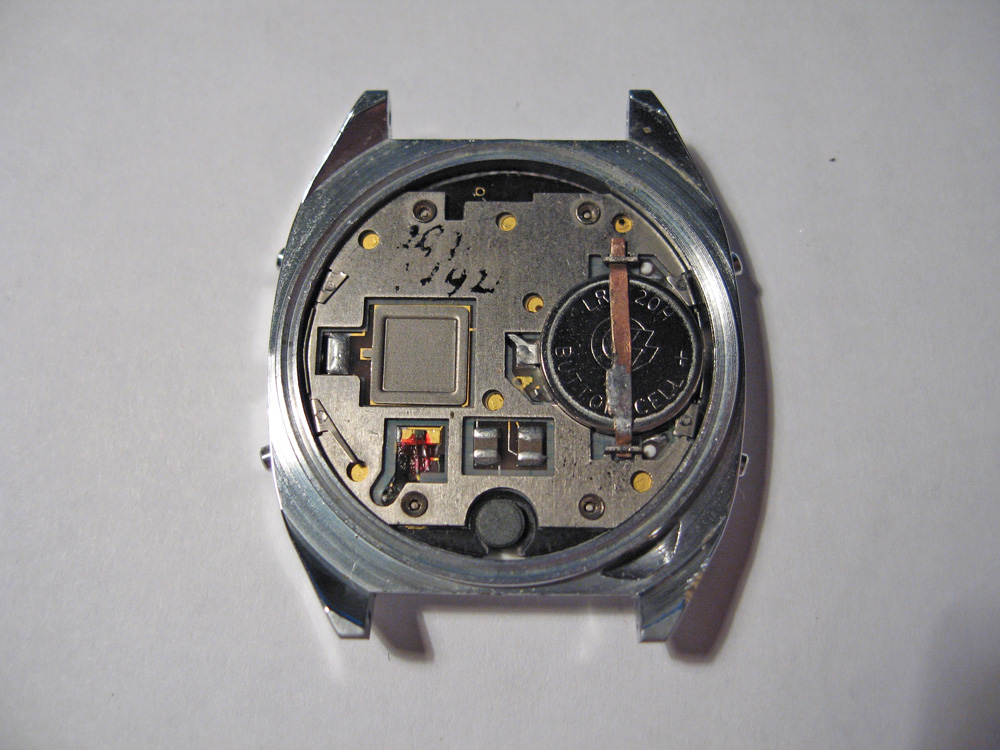

2. Не могу разобраться, в каком месте должен находиться контакт на пьезоэлемент. По идее, он должен быть как-то припаян к контактной площадке возле транзистора слева внизу (на втором фото платы видно это место, оно залито красным лаком). Я правильно мыслю? И как он выглядит? Что-то наподобие звукового контакта 29367?

В общем, буду благодарен за любою помощь.

[siealex]

ЖКИ у кого-то на форуме были, надо искать по этой теме.

[WhiteLion]

Ну вот, наконец-то все мои мытарства с этим экземпляром 29361 закончены. В этом мне очень помог Николай (Surok), который любезно согласился выслать мне новый ЖКИ. Большое спасибо также и siealex за фото, благодаря которому я увидел, какой в этой модели используется звуковой контакт и как он припаян. Фотки tserik из темы запчастей мне тоже помогли увидеть, какая форма у этого контакта. Так что, ему спасибо тоже.

В общем, в среду, 20-го числа забрал я долгожданную посылку с заветным дисплеем и начал, как я тогда думал, финальную часть в ремонте своих часов. Но это, как оказалось, был ещё не финал. Я опущу описание всех мучений со злополучными резинками, а также некоторые трудности в изготовлении и припаивании звукового контакта. Но на закуску меня поджидал ещё один сюрприз. После того, как всё работы были закончены и часы почти собраны, выяснилось, что звука-то и нет.

В общем, всплыла ещё одна неисправность. Снова разобрав модуль и посмотрев цоколёвку родного транзистора КТ369, выяснилось, что у него оборван переход БАЗА-ЭМИТТЕР. Это пипец какой-то. . Ну что, делать нечего. Пришлось его аккуратно демонтировать и на его место припаивать обычный SMD-транзистор в корпусе SOT-23. Под рукой оказался BC847C, который и был припайн на место родного КТ369.

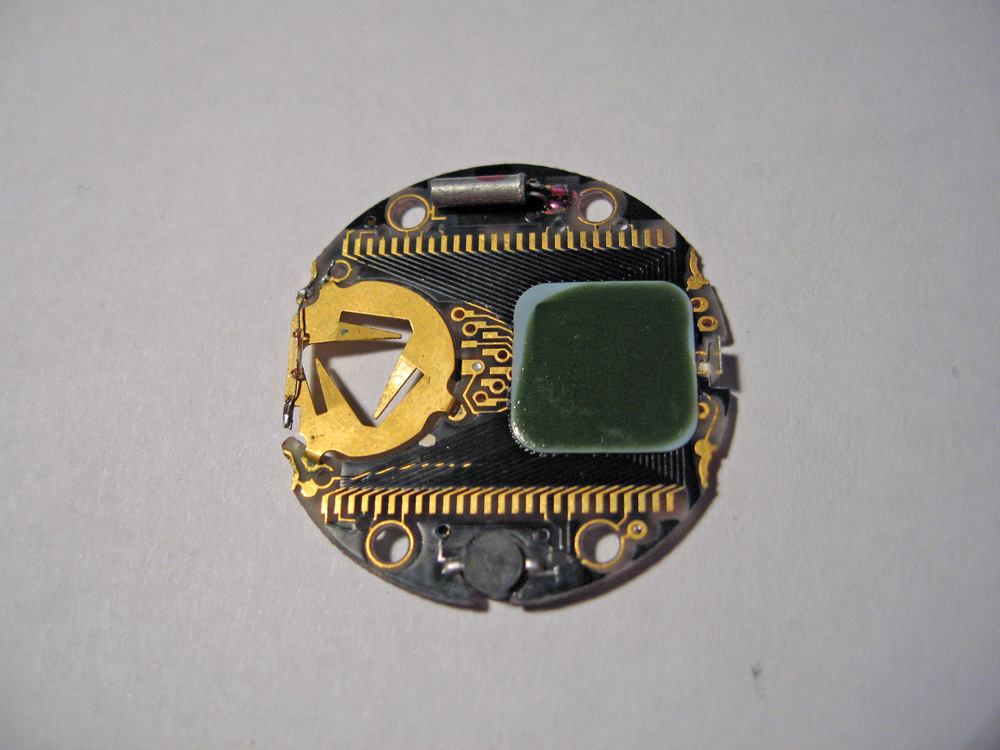

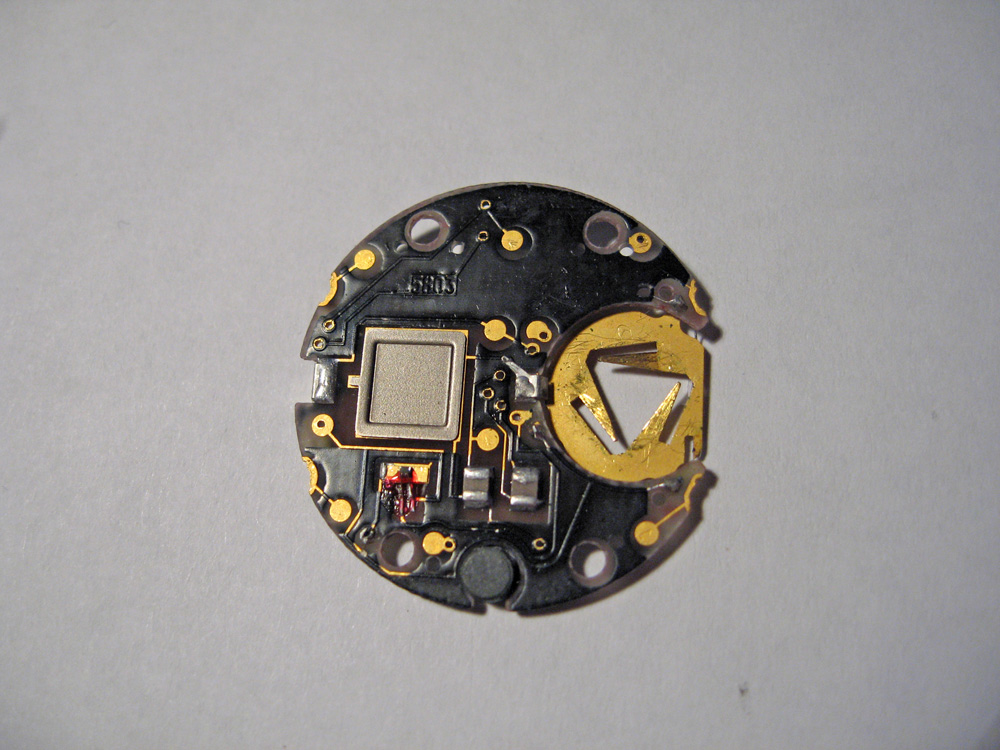

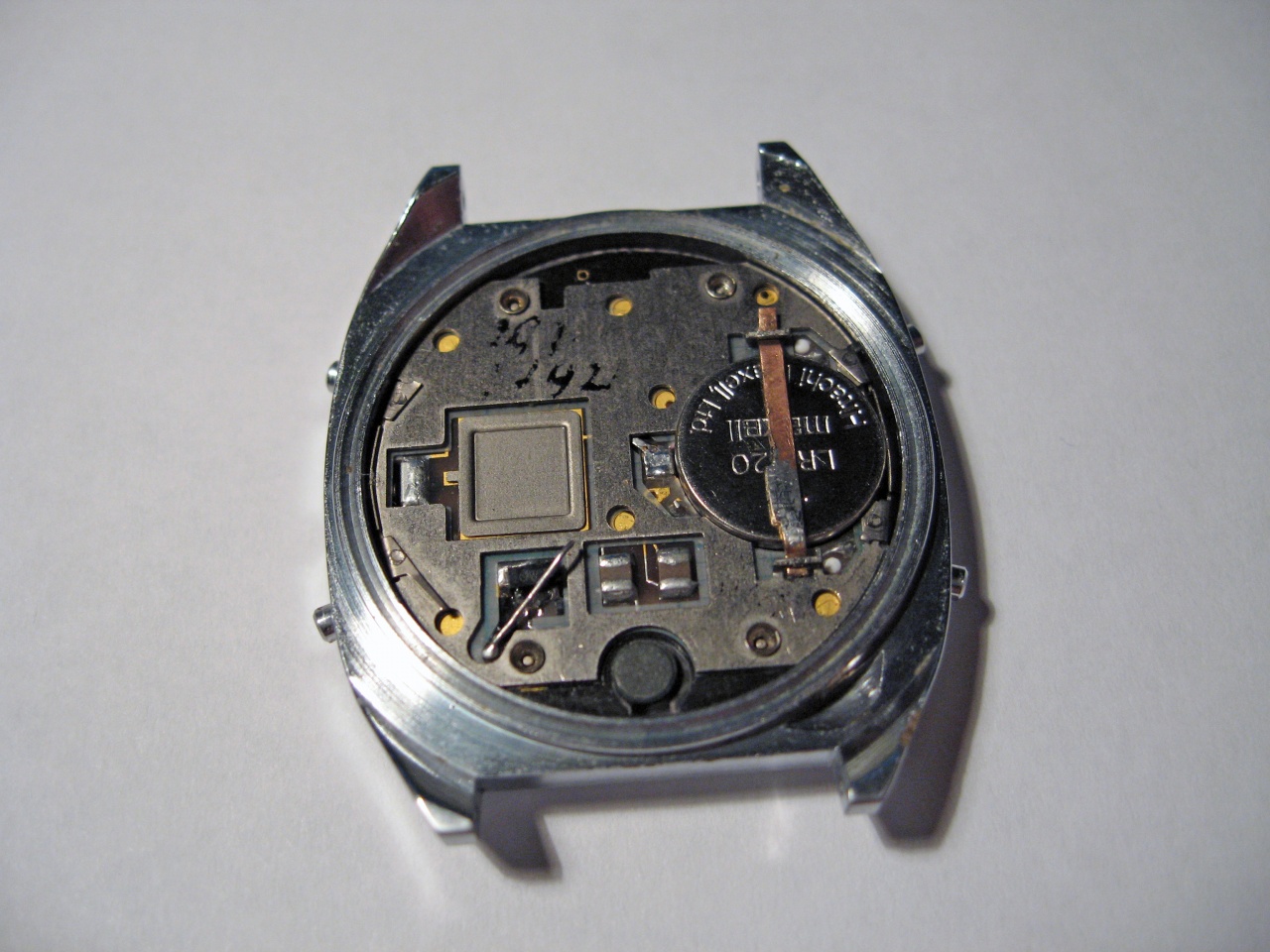

Вот пара фоток. Слева модуль до монтажа звукового контакта и замены транзистора. Справа, соответственно, после.


В общем, только после этого часы стали полностью выполнять все свои функции.

Итак, в ходе ремонта этого экземпляра мной были проведены следующие работы.
1. Замена ЖКИ.
2. Замена токопроводящих резинок.
3. Припаивание лампочки подсветки.
4. Замена катушки индуктивности.
5. Замена пьезоизлучателя.
6. Изготовление и припаивание звукового контакта по образцам из фото siealex и tserik.
7. Замена транзистора КТ369 Г1-2 на BC847C.
8. Изготовление прижимной пластины батарейки.
9. Припаивание отлетевшего контакта +.
10. Регулировка контактных пружин для нормального срабатывания кнопок и их максимального вылета из корпуса.
11. Установка прокладки от модели 29367.
12. Чистка корпуса снаружи и внутри, наведение лоска.

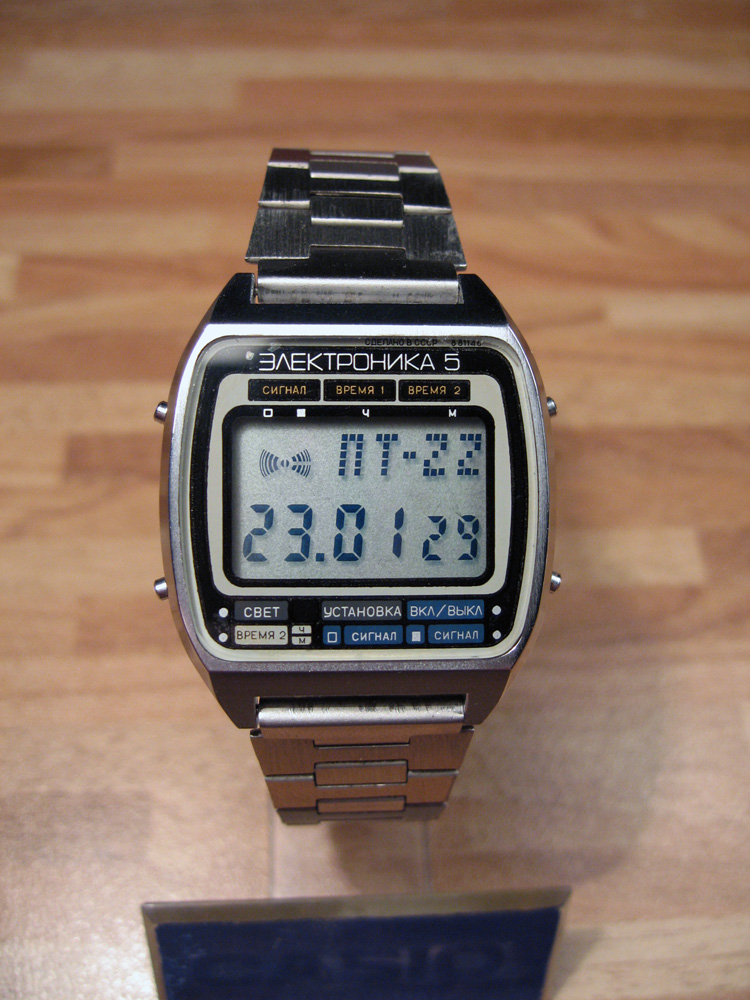

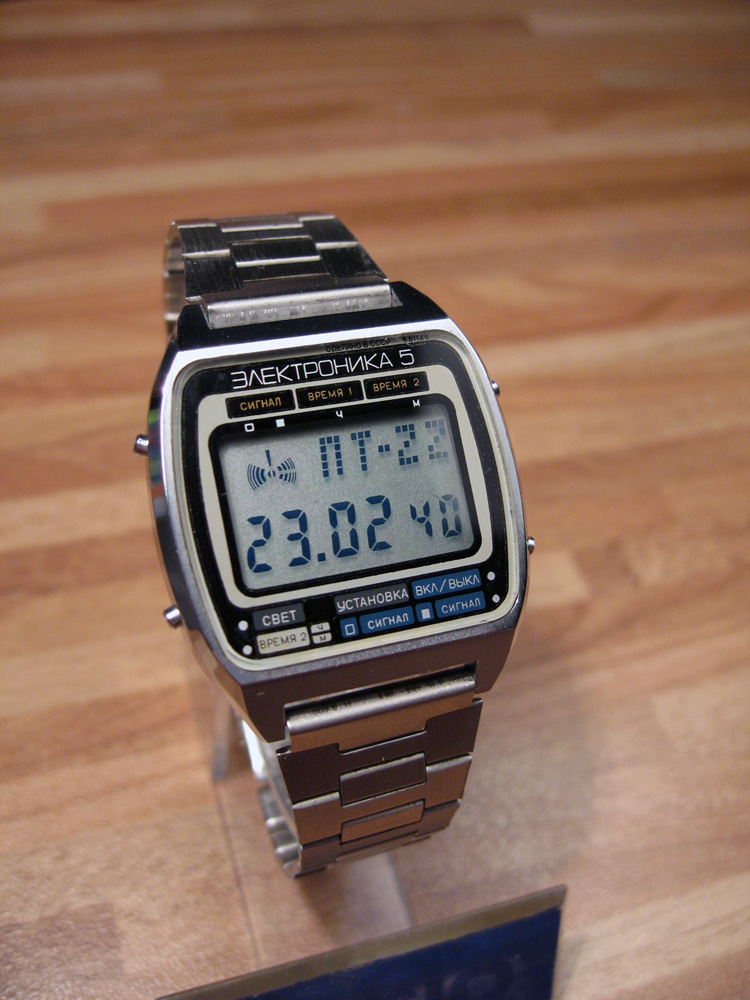

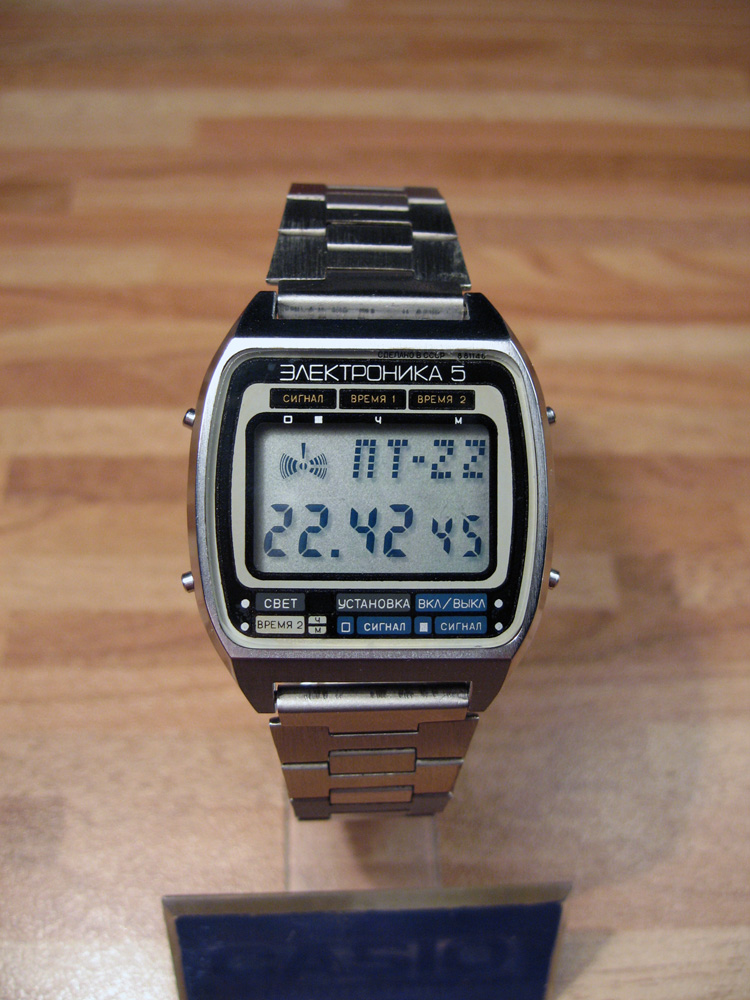

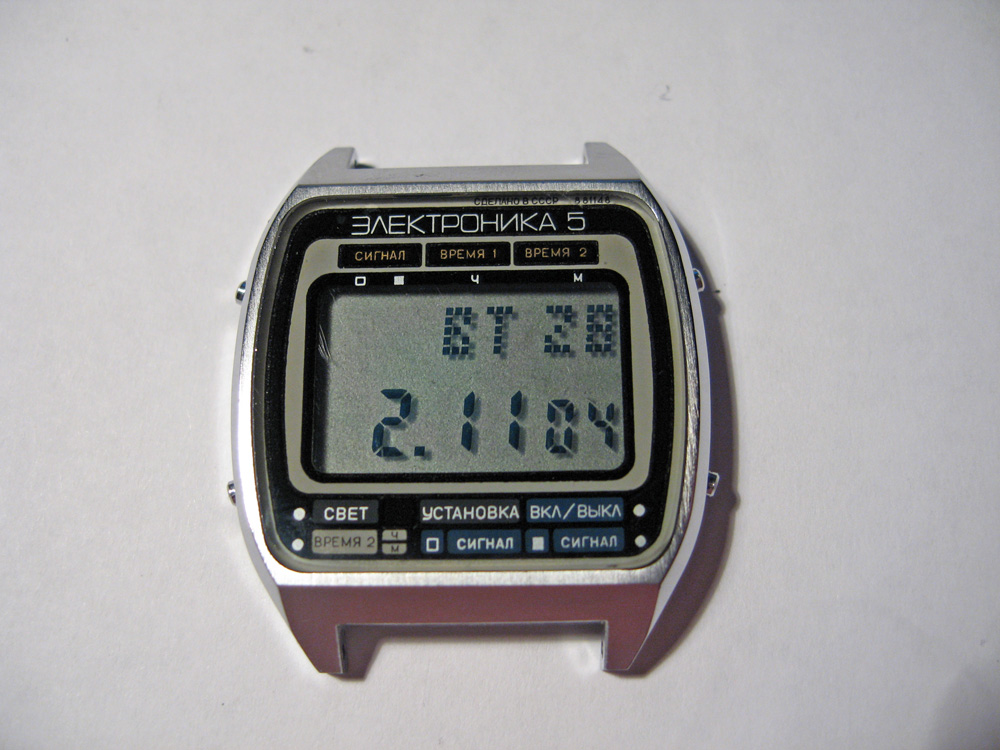

Ну и вот он, ФИНАЛ!


Да, забыл я сфоткать режим второго часового пояса. Старею, наверное...

[Danimur]

Офигенные) работа проделана колоссальная конечно) Поздравляю)
