Исследование модуля QW-3159 (часы GW-5000, GW-M5610, GW-S5600, GW-5510)

[vrubleg]

Сообщение от RichardBee

Это не GPS, которому мощная разводка нужна, даже антенна может быть вполне просто дорожкой на плате, а сам чип - частью чипа в центральном чипе часов.

Посмотрите фотки модуля 3159, там видна антенна — это большая катушка. Все поддерживаемые службы точного времени (радио) работают в длинноволновых диапазонах, тут большая антенна нужна.

[RichardBee]

Фото



и Фото .



Ни там ни там я катушку не нашёл... Поправьте, если я не прав... По идее (не моей) у PRG катушки быть не должно, а вот у PRW - должна быть обязательно... Где же она?

Нашёл антенну! На втором фото, под стеклом сразу! Признаю свою ошибку...

[nomorewar]

RichardBee, так вот же, на стенде prw-1300 во втором ряду сверху, третья справа. даже подпись есть: "antenna & чего-то там".

оп, опоздал

[RichardBee]

Сообщение от nomorewar

оп, опоздал

))) Я тоже - долго разглядывал картинку, но смотрел на платы... ))) А антенна - почти в центре и отдельно... Но, пока не увижу модуль 3415 - не успокоюсь... ))) Хотя мне эта синхра и не нужно вовсе... Было бы GPS синхра, а так... Я в Норильске живу, тут даже компас то не работает...

[Evgeniy10]

Сообщение от siealex

Друг в Германии обнаружил совершенно другую разновидность этого модуля. Распознается легко - код в сервисе 3233-108. У него пять джамперов справа в ряд и один в правом верхнем углу. В углу разомкнуть, а в ряду замкнуть третий сверху. Эффект тот же самый, код 3233-112.

А как посмотреть этот код ?

[Avemir]

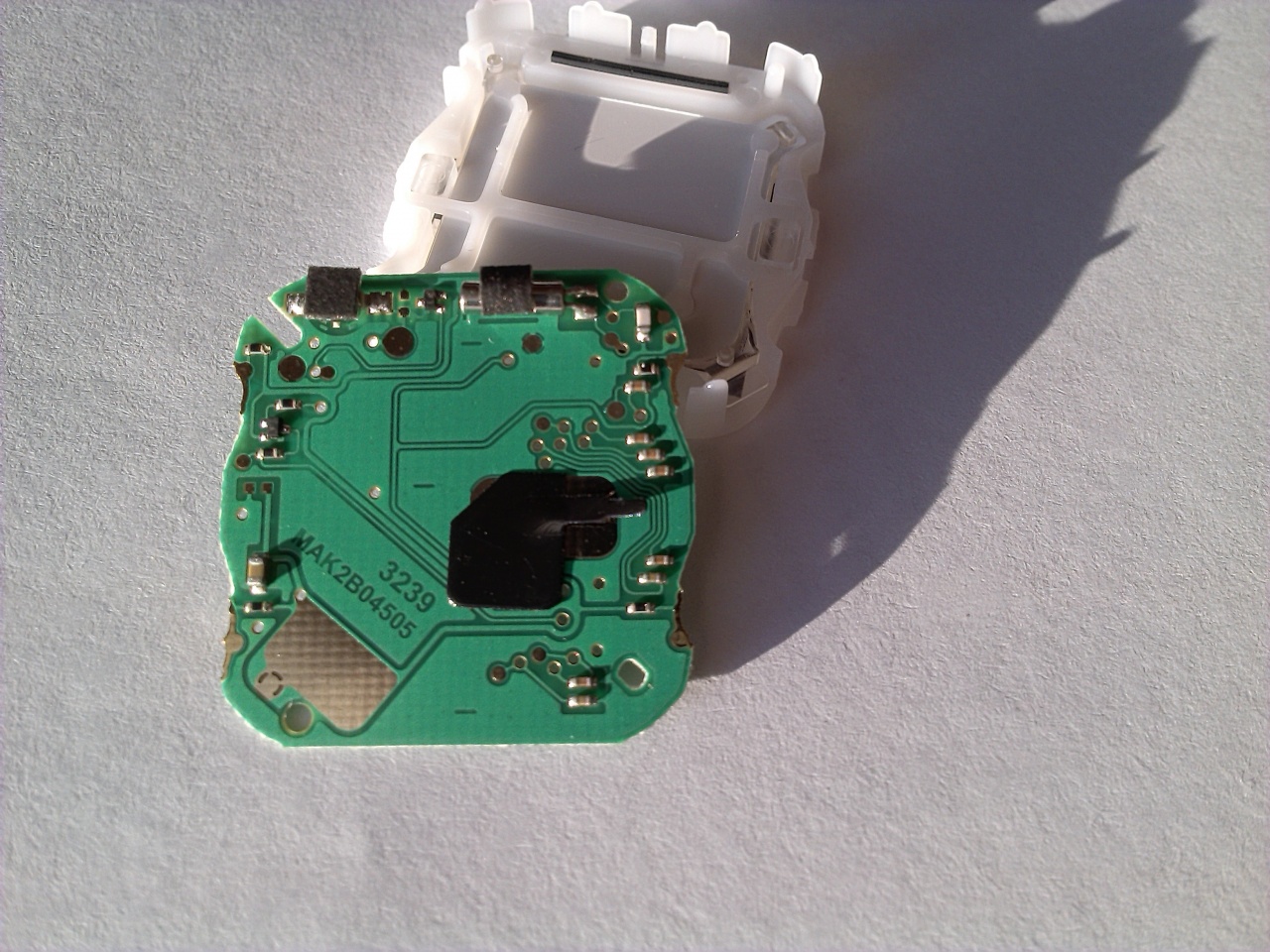

вот фото платы моих Casio-W800H
Убрал джампер сверху в углу,появился таймер,как раз его мне и не хватало.

[zengaya]

А крутилка за что отвечает? Попались точные часики, где-то + 3 сек/мес. Мечтаю довести до идеала, в неких усреднённых условиях (температура +20, допустим).

[JenShen]

Сообщение от Brainstorm

Это просто печаль какая то, ну везде эта China уже. При такой цене за конечный продукт можно было и обойтись без неё. Хотел заказать 5000е на свое др, теперь какое то разочарование накатило.

Япония

[zengaya]

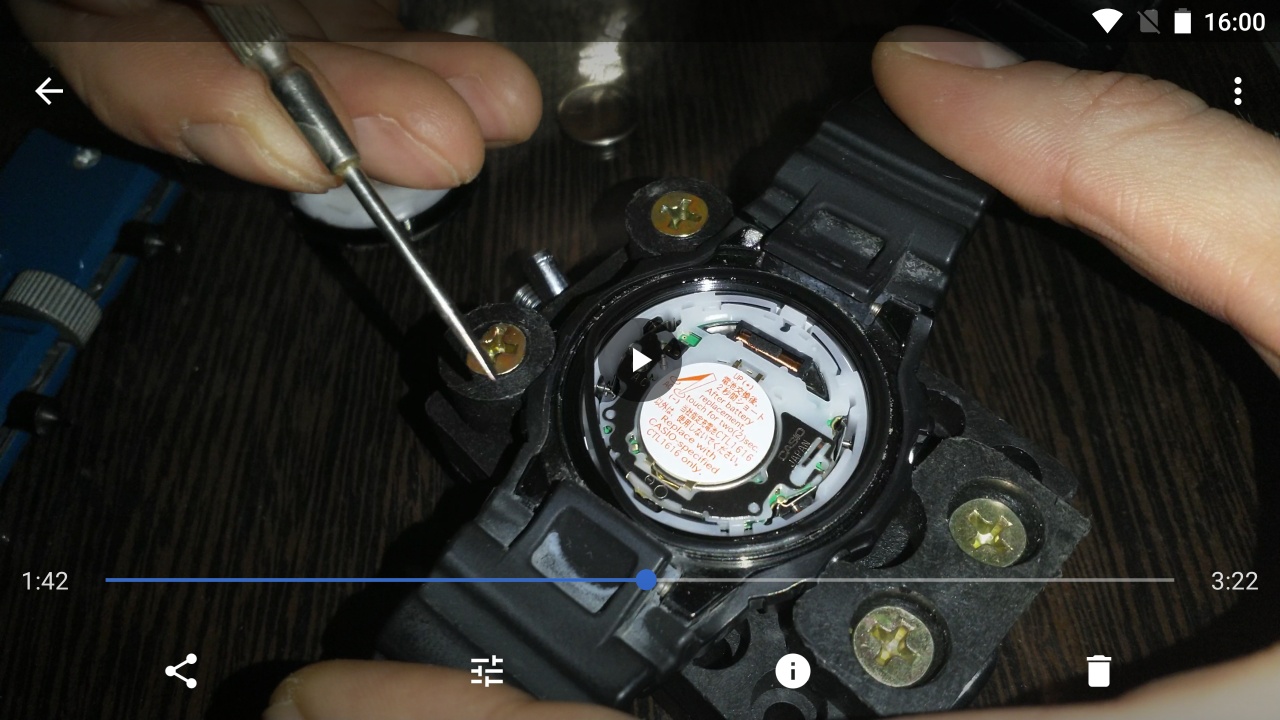

Я сумел крутилкой подстройки точности хода добиться экстраординарных результатов. Возился около 2-х месяцев. Разобрал часы GW-M5610 в марте 2016, и начал регулировку. Сложность состоит в том, что малейший угол поворота крутилки, изменяет точность хода очень сильно. Т.е., речь идёт о прикосновении отвёрткой. Учитывая размеры, тугость хода, итп, почувствовать сдвиг практически невозможно. Так что делалось просто наугад. Чуть тронул отвёрткой, и ждёшь результат несколько дней, глядя на отклонение от эталона. Много раз сбивал в ту или иную сторону, пока в один прекрасный день, скорее всего чисто случайно, крутилка не встала в положение, где время от эталона не отклонилось за несколько дней ни на какой заметный глазу уровень.
Собрал часы. Радиосинхра естественно выкл. Последнее выставление времени 26 мая 2016 года. На данный момент 04 октября 2018 года, отклонение составляет около 6 секунд. Часы я ношу, в разных условиях. В течение этих 2,5 лет они отклонялись бывало до 4-х секунд в ту или иную сторону, но потом видимо из-за изменений температуры уходили в другую сторону. Итог вот такой - при активной эксплуатации в теч 2,5 лет часы никогда не были менее точными чем 6 секунд без какой-либо подстройки. Я очень доволен.
На днях купил свою мечту - японские GW-5000 в стальном корпусе. Собираюсь проделать с ними такую же манипуляцию.

[Notgreedy]

Сообщение от zengaya

На днях купил свою мечту - японские GW-5000 в стальном корпусе. Собираюсь проделать с ними такую же манипуляцию.

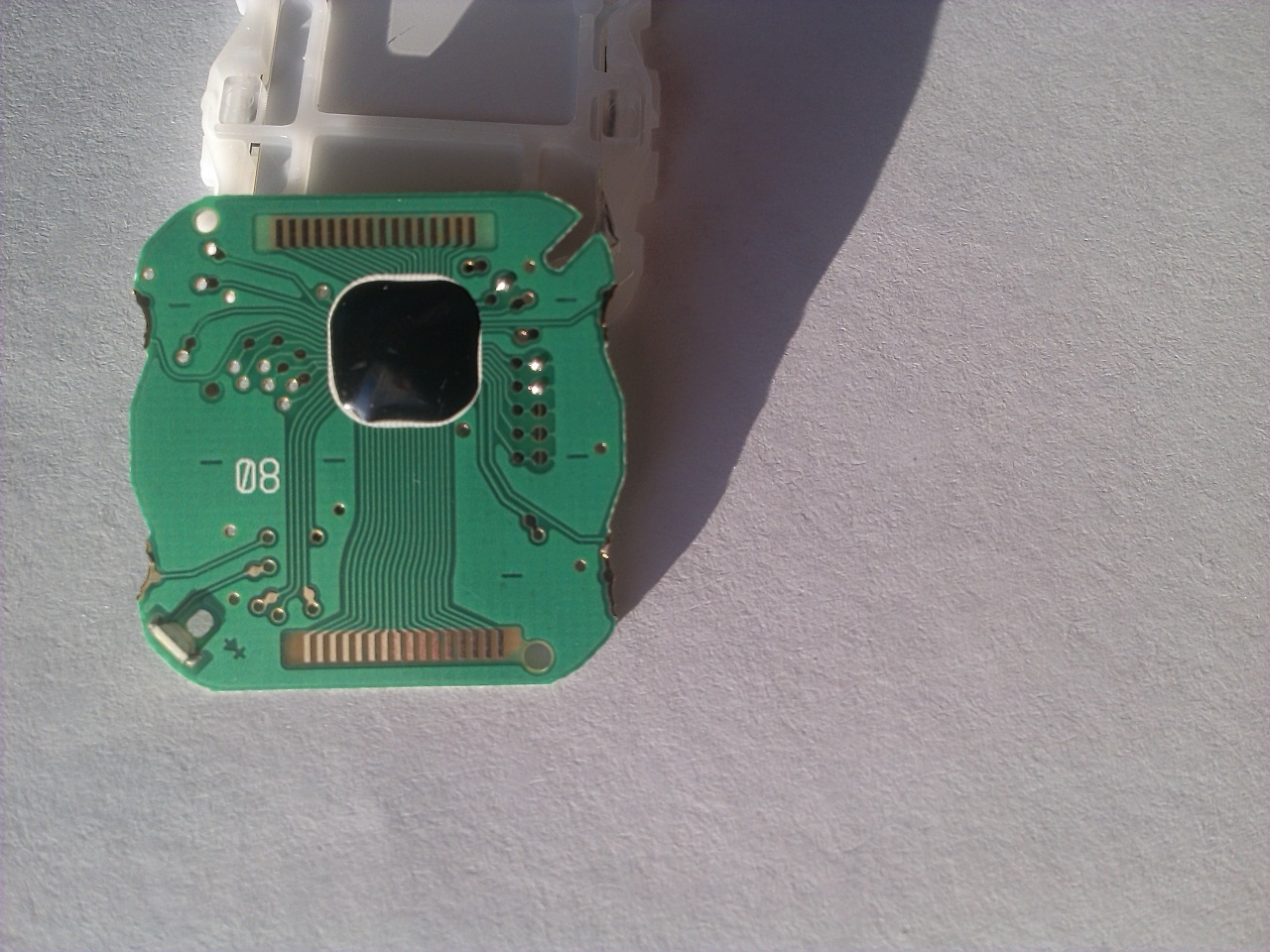

Если не трудно,при вскрытии,сделайте фото модуля -платы по крупнее.
