Электронно-механический "Луч"

[diplomatto]

В наших широтах, разумеется.

[diplomatto]

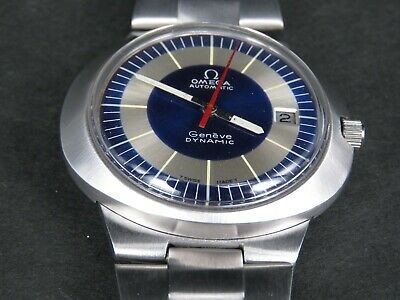

Omega Geneve Dynamic так же знакомые мотивы в корпусе...

[diplomatto]

Луч в лучах.

[michaelgv]

Достаточно старая моделька, я смотрю, что впоследствии надпись "Сделано в СССР" стали прятать под самый низ циферблата)

[michaelgv]

Были куплены на "толкучке" вот такие вот, интересные)
Интересные тем, что секундная стрелка без противовеса, надпись "Сделано в СССР" не спрятана, вот плата очень необычная. Я для сравнения обычную сверху положил. Один резистор отсутствует. Конденсатора тут нет, потому что он просто "высыпался", краски на транзисторах нет вообще, даже следов, только лак. Кварц странный, похоже что импортный. Храповик на камне.
Кто что думает? Это из ранних?
Буду восстанавливать на неделе.

[Vilos]

Сообщение от michaelgv

секундная стрелка без противовеса, надпись "Сделано в СССР" не спрятана

Часы из поздних. Противовес отломан (был короткий). Надпись не спрятана на всех гладких циферблатах с 81 года.

[diplomatto]

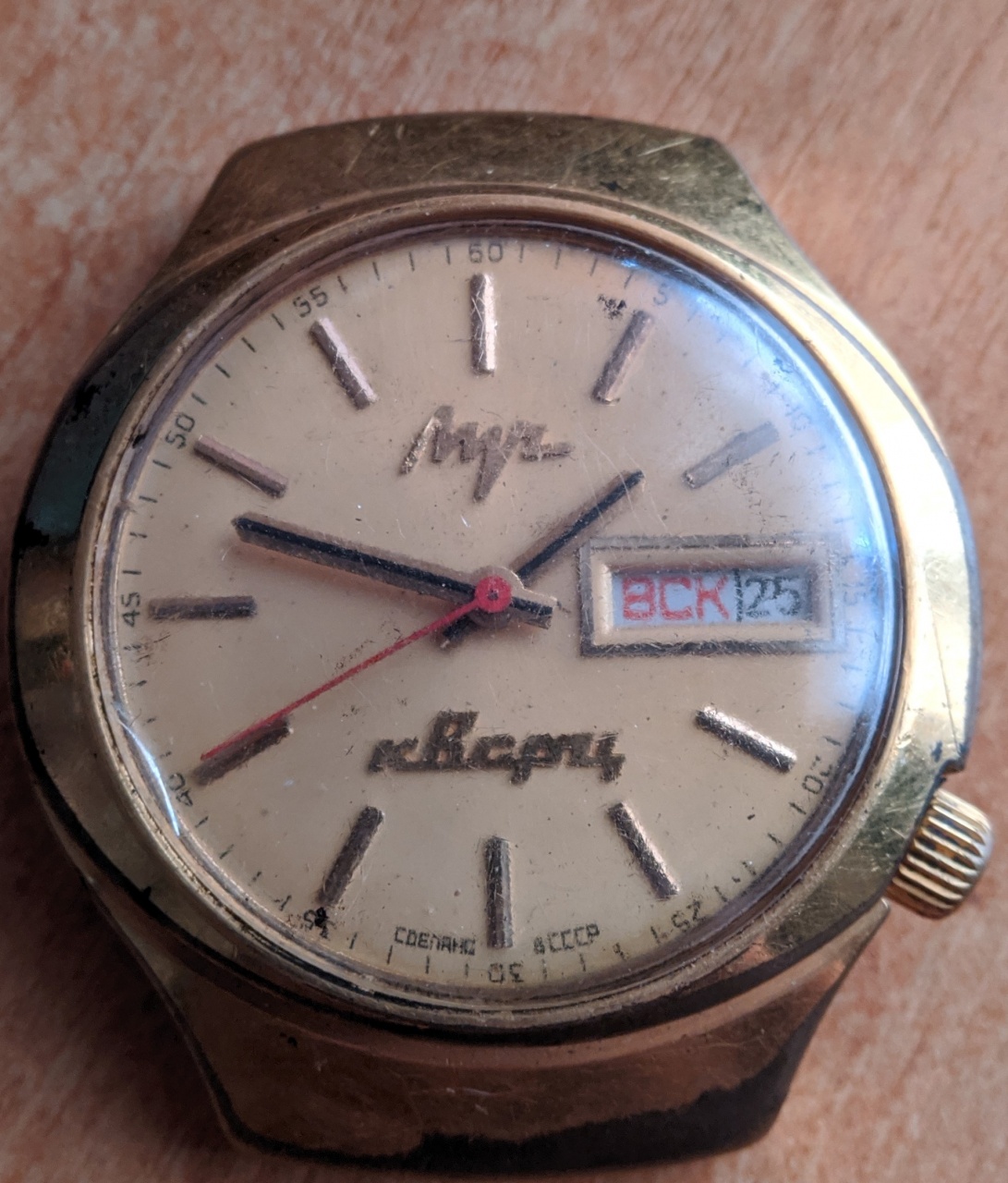

И досталось экземплярчику, видать, по полной!
Покрытие истерто, даже заводная головка вытерта! Суровые условия для таких часов...

[diplomatto]

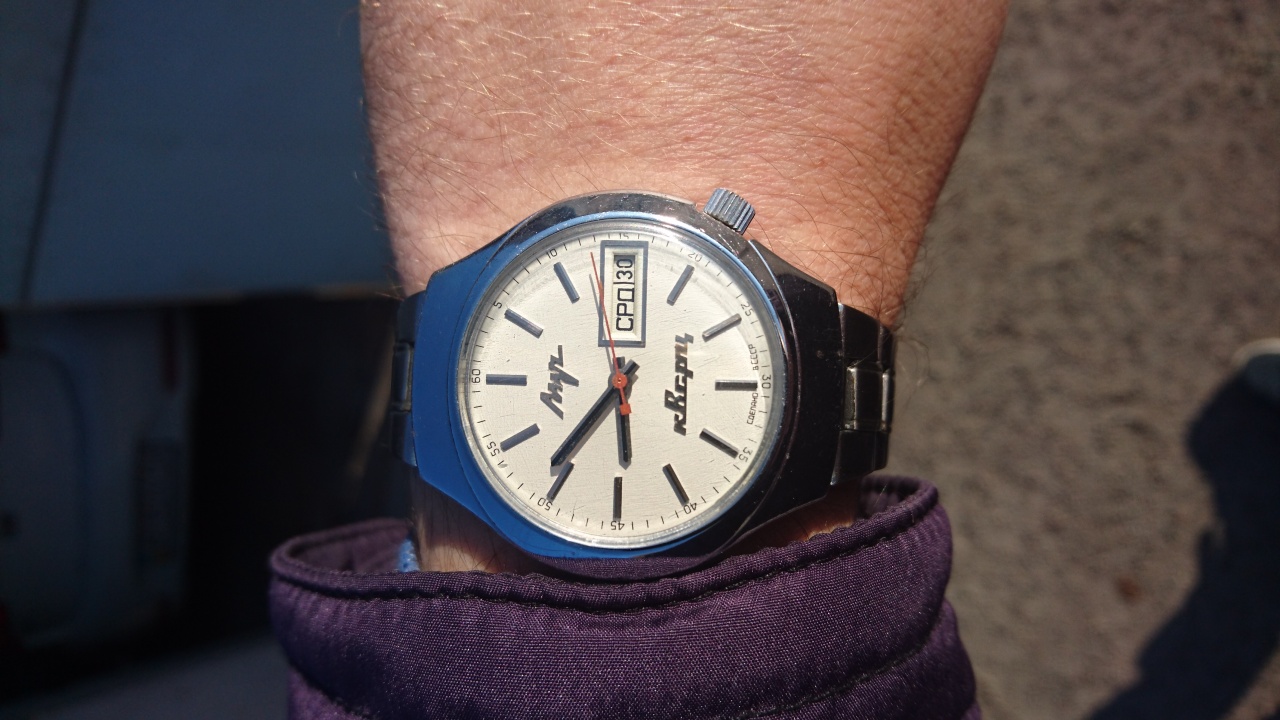

За несколько недель пользования этими замечательными часами могу сказать, что это, в первую очередь, очень удобно! Только одеваю утром и снимаю вечером. Никаких завести, подвести.

[michaelgv]

Сообщение от diplomatto

И досталось экземплярчику, видать, по полной!
Покрытие истерто, даже заводная головка вытерта! Суровые условия для таких часов...

Да не то слово, досталось.
Стрелка действительно отломана, циферблат облез как только я его достал, плата не заводилась, кварцу или микросхеме хана.
Самое интересное, подносишь к кварцу паяльник, начинает работать, видимо этой микроскопической наводки достаточно, чтобы запуститься.
Минутный триб снялся вместе с куском оси. Хорошо что с донора нового образца(с пружинкой) все подошло.
Баланс пришлось выбросить. Он, мало того что гнутый, так еще и клепаный. Клепки разбиты нафик. Поставить нормально на ход не получилось, работает шорканьем, точно не по катушке, это я тщательно проверил. По мосту баланса чирит посадкой магнитов и одной заклепкой!!!
Буду сегодня вечером ставить баланс от "пружинчатого" меха. Он клееный. Посмотрим, должно получиться.

[diplomatto]

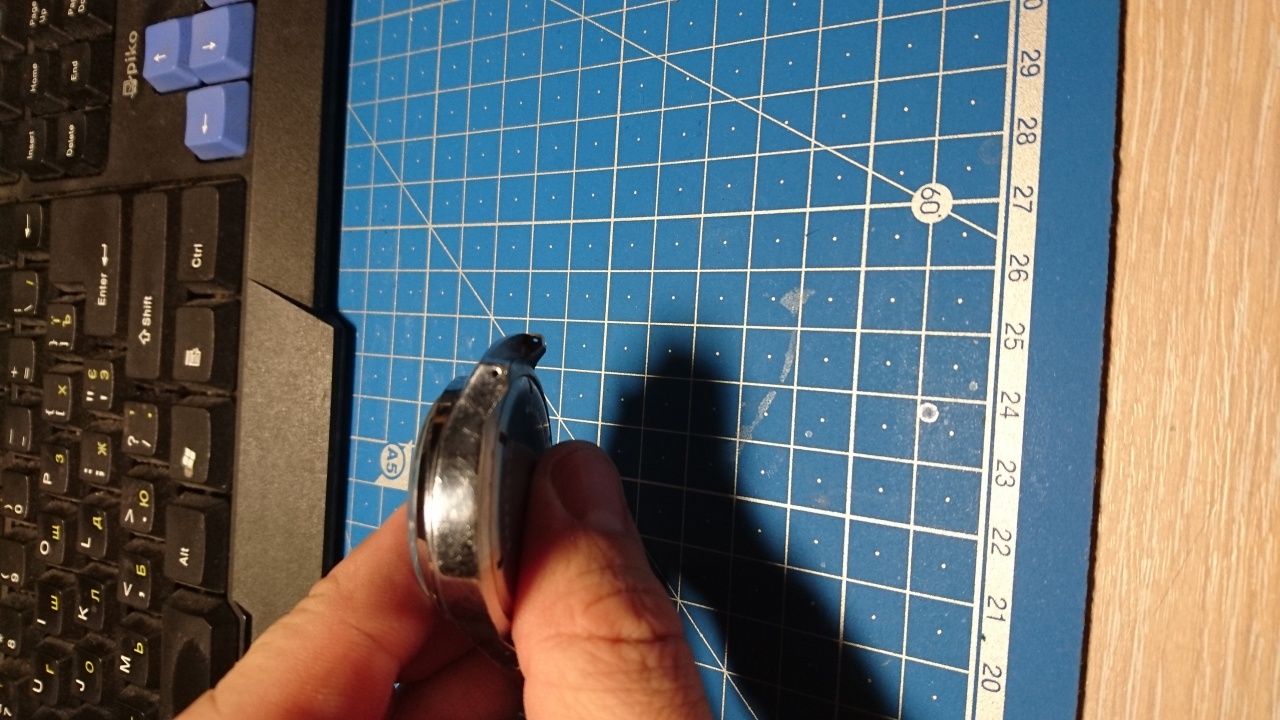

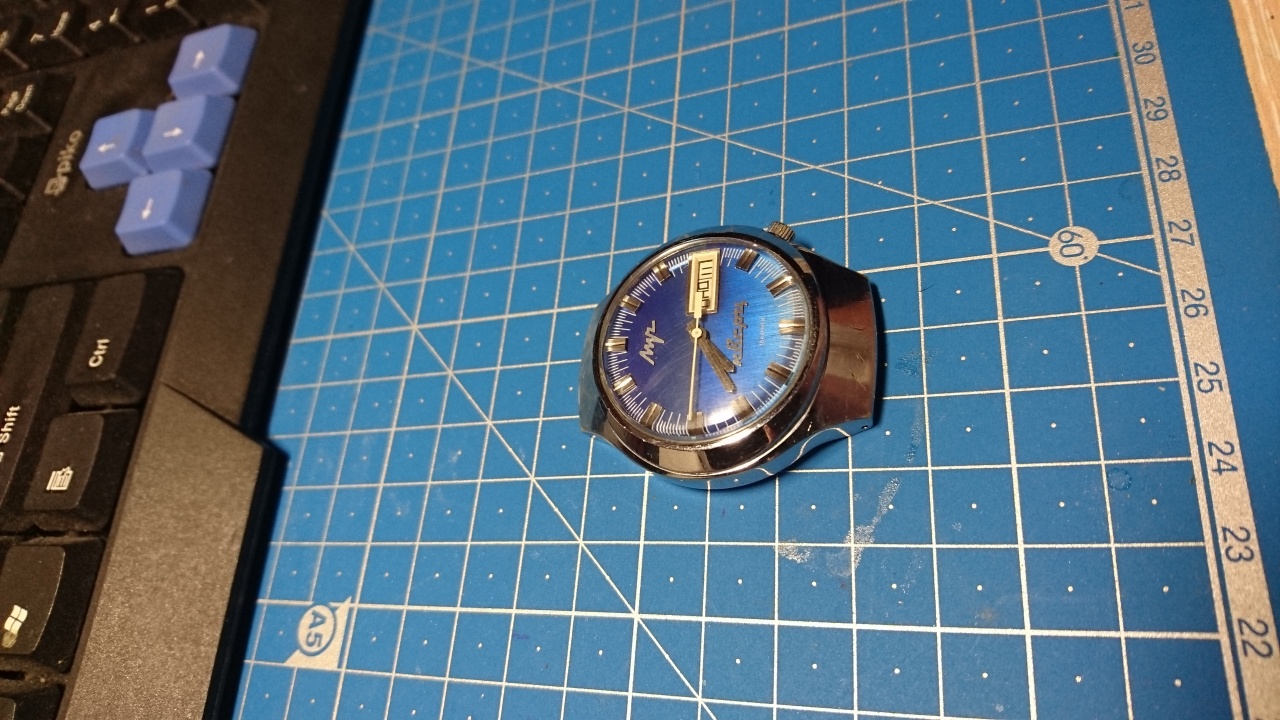

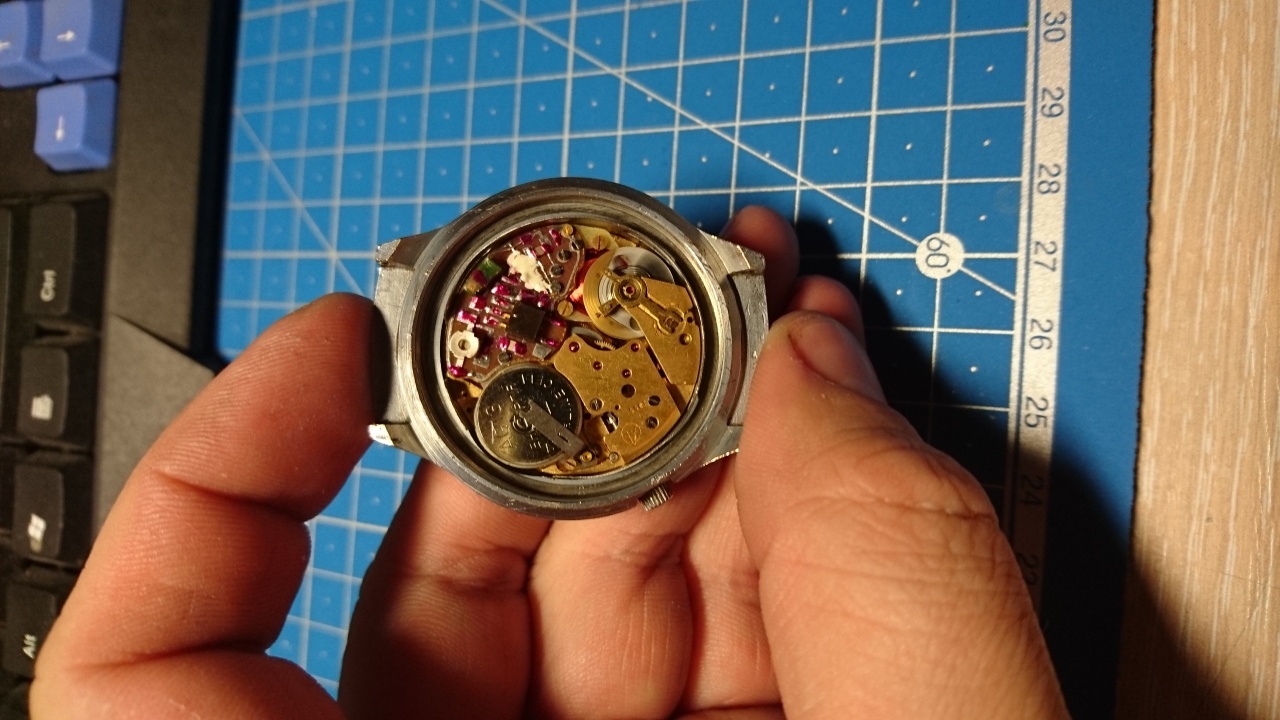

А моему товарищу попался тоже интересный экземпляр: мост ангренажа с окном для правильной установки заводного вала, секундная стрелка с большим противовесом, корпус со сквозными отверстиями под штифты, а вместо привычного храповичка (колесо с зубчиками) у него какое-то колесо с проточкой... Фото прилагаются.

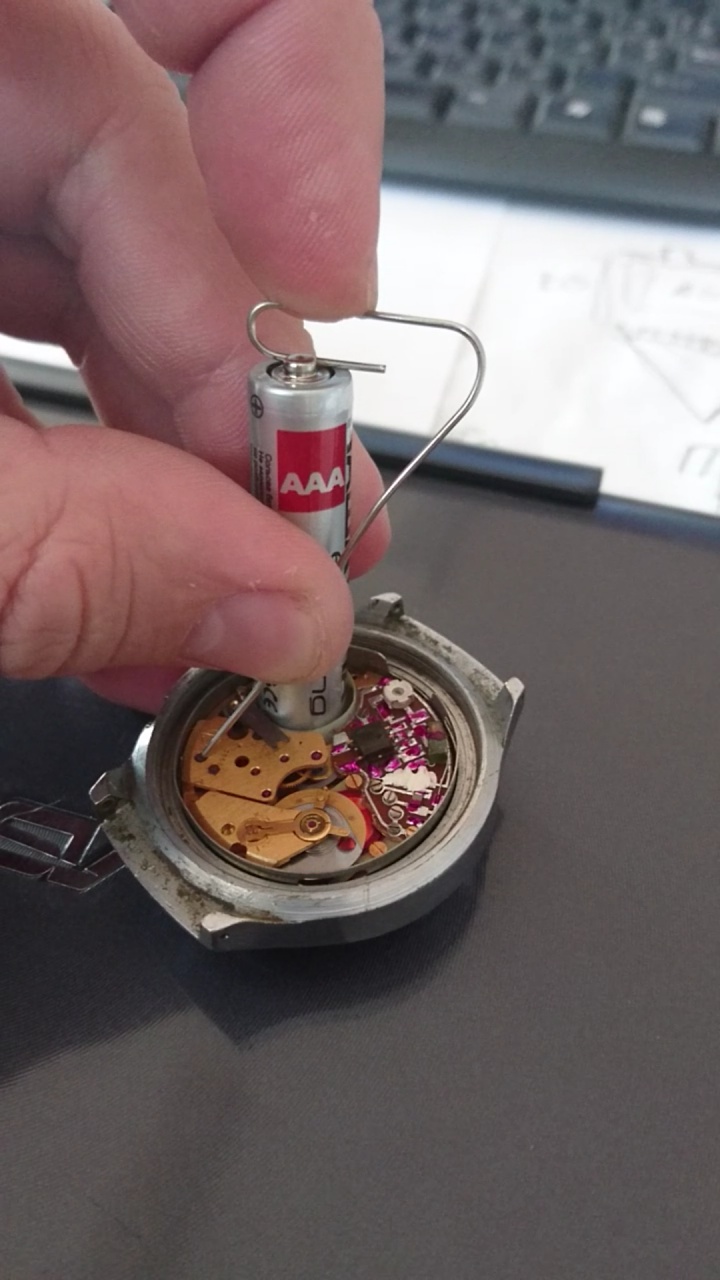

И самое главное: пациент стартонул при первой же подаче питания. Правда что было под рукой, тем и запускали... :-)
