Инструмент старого часового мастера

[varban]

Сообщение от Slepoy

Вопрос по непоятному чуду на плексигласовом основании, что это ,

Приспособление для сверления обода баланса?

[Slepoy]

Сообщение от varban

Приспособление для сверления обода баланса?

Продавец пишет, что данное приспособление для отрезания спирали, ещё не пробовал, но больше склоняюсь...для изгиба/формирования внешнего витка.

[uhrolog]

Купил на аукционе набор старинных сверл.


В комплекте идут два дополнения к станку. А для какого станка? Для засверливания осей под новые цапфы? Как бы лучковый привод на это намекает. Или это приспособления широкого профиля - для любых станочков?

Еще один вопрос: в каких единицах указано измерение диаметра? Знаю точно, что минимальный диаметр сверла там 0,1 мм.

[Душан Грујић]

Сообщение от uhrolog

В комплекте идут два дополнения к станку. А для какого станка? Для засверливания осей под новые цапфы? Как бы лучковый привод на это намекает. Или это приспособления широкого профиля - для любых станочков? Еще один вопрос: в каких единицах указано измерение диаметра? Знаю точно, что минимальный диаметр сверла там 0,1 мм.

Добрый день!

Используется в инструменте типа показанного на картинке ниже, или без, опираясь в сторону тисков. Диаметр сверл обозначен в 1/10 мм, например 3-1/2 равно 0,35 мм. Тип сверла, как показано на Вашем фото, предназначено только для сверления латуни.

С уважением, Душан

[uhrolog]

Добрый день, Душан!

На крышке коробки со сверлами есть текст на французском. Снизу нарисованы два сверла с разным профилем. Там написано напротив круглого - l'acier. Это обозначает "сталь".

Такой станок, как у вас на картинке, у меня есть. Правда с двумя опорами. Я считал, что он для кернения (разметки керном) платин.

[Душан Грујић]

Сообщение от uhrolog

На крышке коробки со сверлами есть текст на французском. Снизу нарисованы два сверла с разным профилем. Там написано напротив круглого - l'acier. Это обозначает "сталь".

Там в руководстве, написано по французски, по немецки и по английски, если бы Вы брали руководство вне коробке и развернули. Там сказано что в наборе может быть один из двух типов сверл, причем у Вас сверла для латунь.

С уважением, Душан

[Душан Грујић]

Сообщение от uhrolog

Такой станок, как у вас на картинке, у меня есть. Правда с двумя опорами. Я считал, что он для кернения (разметки керном) платин.

Станок предназначен для строго вертикальное сверление, если нет токарного станка с планшайбой. Вертикальное сверление является очень важным для часов.

С уважением, Душан

[uhrolog]

Я сверла только сегодня купил. Они ко мне еще не пришли. Идут по почте. Брошюра едет вместе с коробочкой.

У меня были китайские спиральные сверла от 0,1 до 1 мм, но за 5 лет они все сломались. Пришлось покупать эти. Они мне для латуни в основном и нужны - для изготовления стрелок, шестеренок.

С уважением,
Николай.

[uhrolog]

Уважаемый Душан,

еще вопросы, если позволите. Приобрел вот такой инструмент. Как я понимаю, он для ремонта и восстановления цапф, путем засверливания торцов осей баланса.

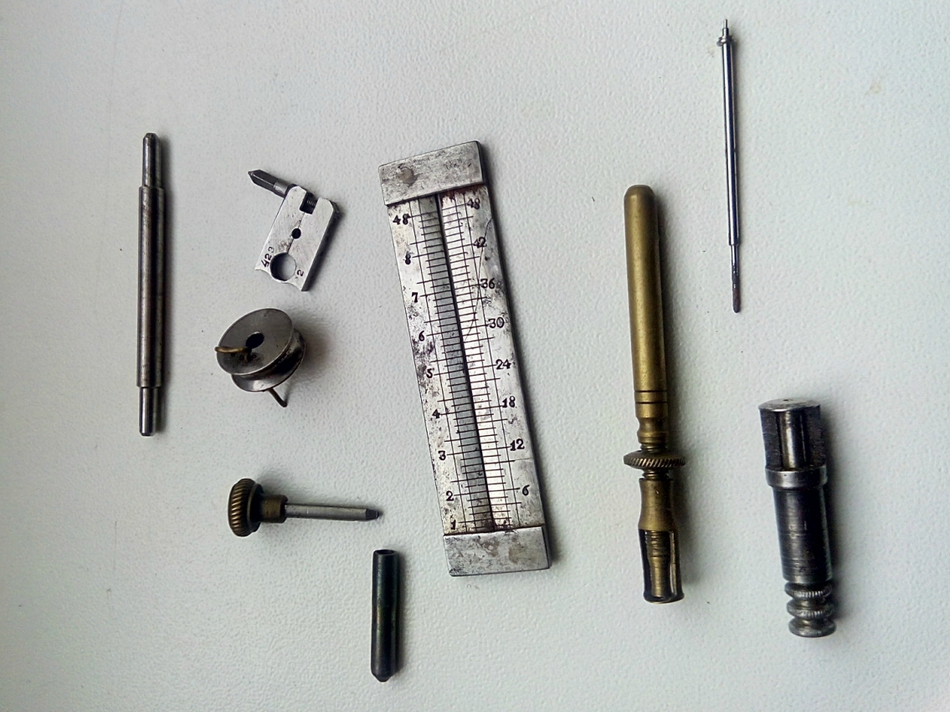

К нему прилагается множество дополнений, назначение которых мне пока не совсем понятно. Для чего он?



Книжки, где бы описывалось подробно работа с этим станочком, не нашел.

Спасибо, Николай

[Душан Грујић]

Сообщение от uhrolog

К нему прилагается множество дополнений, назначение которых мне пока не совсем понятно. Для чего он?

Доброе утро!

Пожалуйста посмотрите фото.

Первое фото:

1 - этот деталь является не родным, самоделка
2 - шкив тоже самоделка
4 - Водитель сверла, и центр - женский
6 - Запас сверл

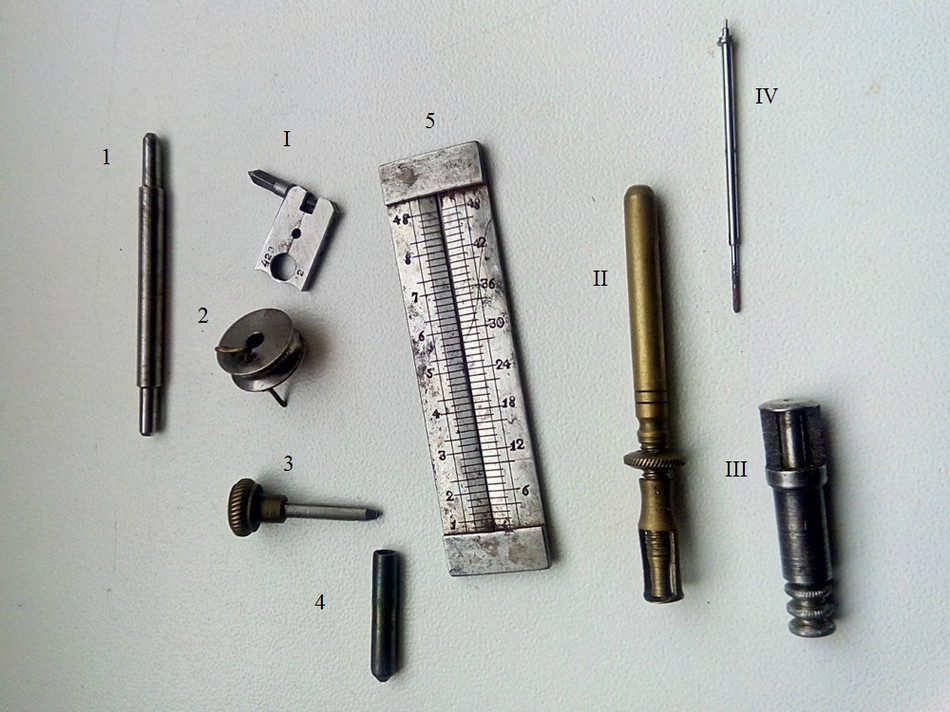

Второе фото:

1 - двухсторонние центр - женский
2 - шкив
3 - Держатель сверла
4 - Водитель сверла, и центр - женский
5 - Мерка диаметра цапф

I - Кажется это плашка, если нет плашка, тогда это является хомутиком.
II - Держатель винта для полировки его торца (в зависимости от формы торца это может быть съемник ролика)
III - Держатель винта для полировки его торца (в зависимости от формы торца это может быть съемник ролика)
IV - Не совсем ясно

С уважением, Душан

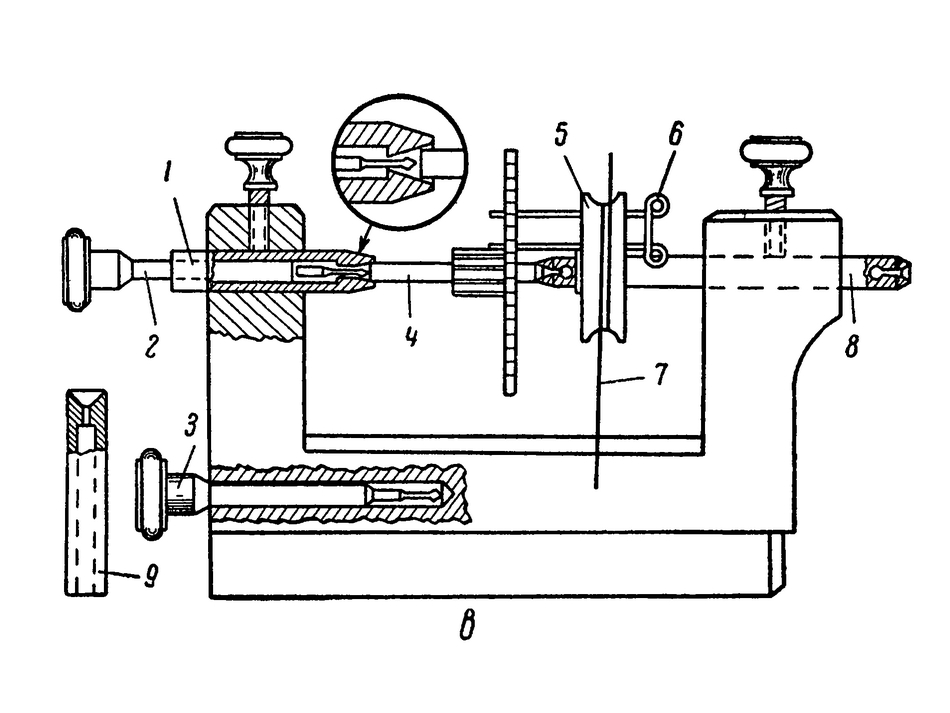

Из книге "Ремонт часов" Б.Л. Елисеева, стр. 60
