Теперь "вальцмашина" стала универсальнее. Что было сделано:
-выточена новая ось с возможностью точного крепления планшайбы и заготовки;
-распечатана на бумаге модель шестеренки и удлиненн "указующий" нож;

- в самом станке не появилось НИ ОДНОГО НОВОГО ОТВЕРСТИЯ и он в течение 10 секунд приобретает свой классический вид.


Нарезка шестеренок превратилась из мучения в удовольствие.

[Trops]

Сообщение от Душан Грујић

Конечно, картинка не значит ничего кроме визуального отображения расчета

А где Вы берёте таблицу по модулю зуба?

[Душан Грујић]

Сообщение от Trops

А где Вы берёте таблицу по модулю зуба?

Добрый день, Александр!

Мне не полностью ясно что спрашиваете. Если по резцам для вальцмашины то из каталога производителя L. Carpano.

Если надо изготовить новое колесо то надо измерить старое, если старого нет то надо измерить триб с которым колесо взаимодействует, и на основе результата измерения определяем модуль.

С уважением, Душан

[Trops]

Сообщение номер 189, в правом нижнем углу изображения.

[Душан Грујић]

Сообщение от Trops

Сообщение номер 189, в правом нижнем углу изображения.

Александр,

Это взято из таблицы, которую я дал в сообщении #176. Только сегмент ее поместил на изображение от программы для расчета, для простоты объяснения.

С уважением, Душан

[Trops]

Сообщение от Душан Грујић

Александр,

Это взято из таблицы, которую я дал в сообщении #176. Только сегмент ее поместил на изображение от программы для расчета, для простоты объяснения.

С уважением, Душан

Благодарю Вас, разобрался. Это здорово!!!

[sekundus]

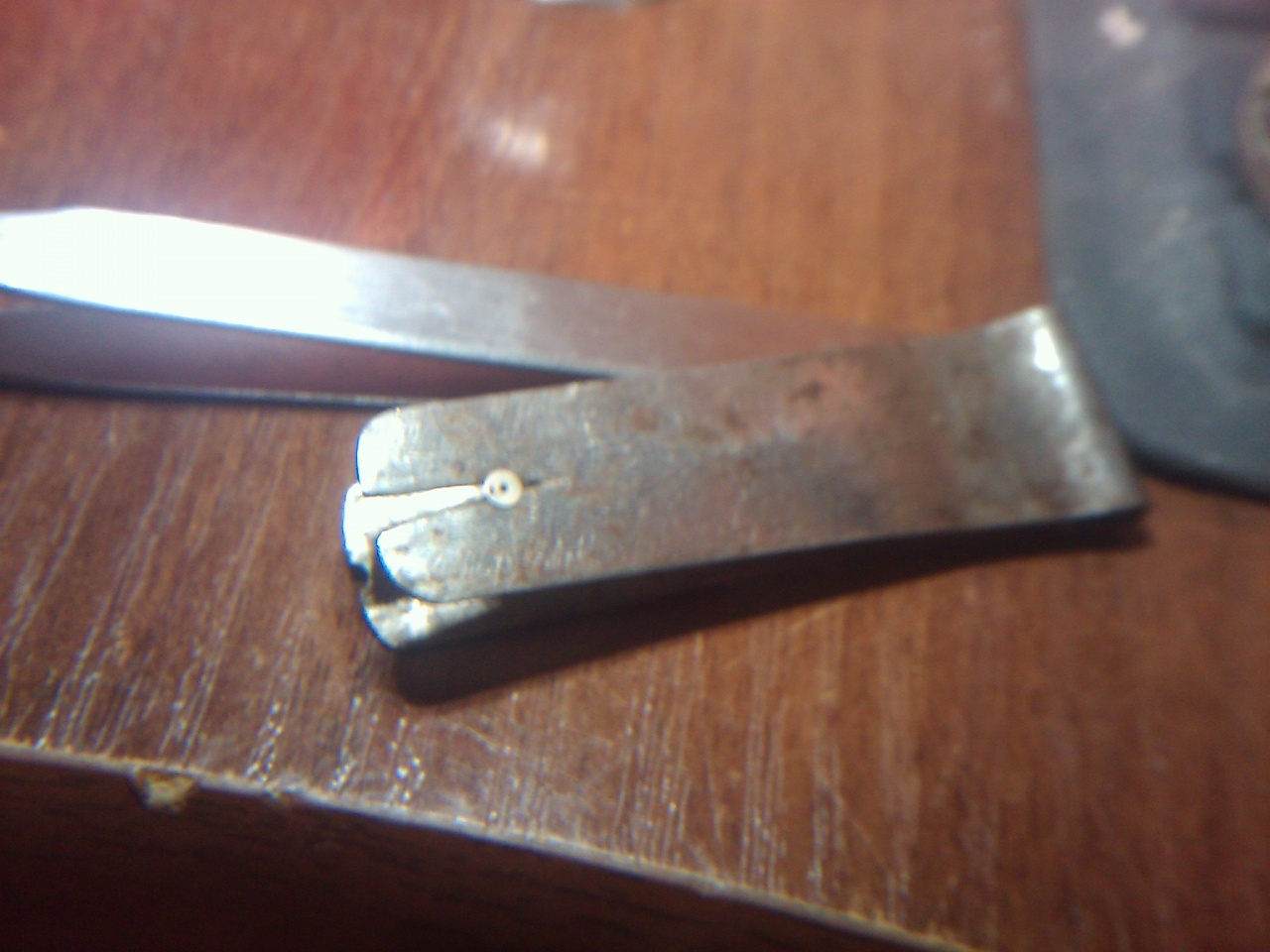

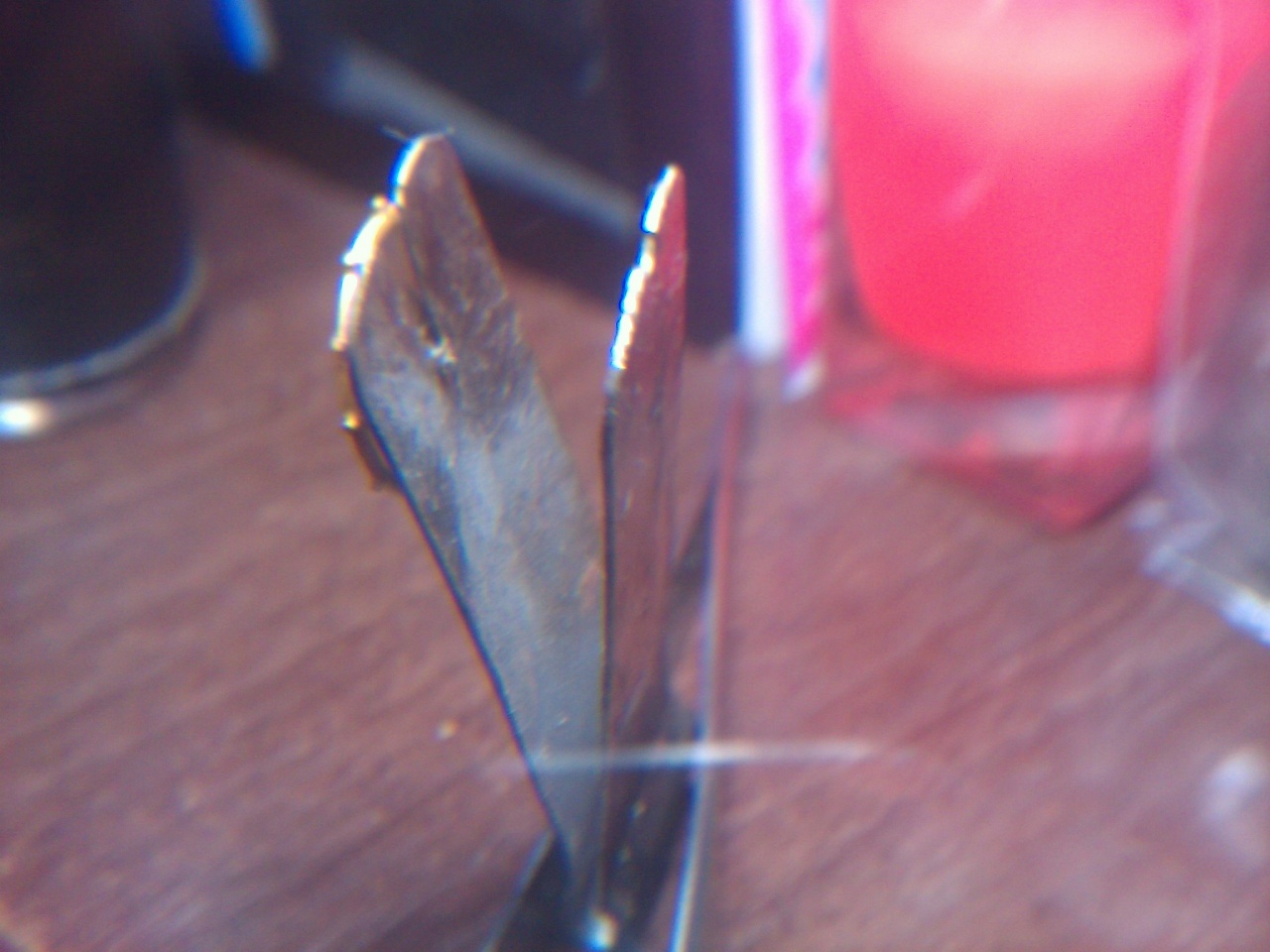

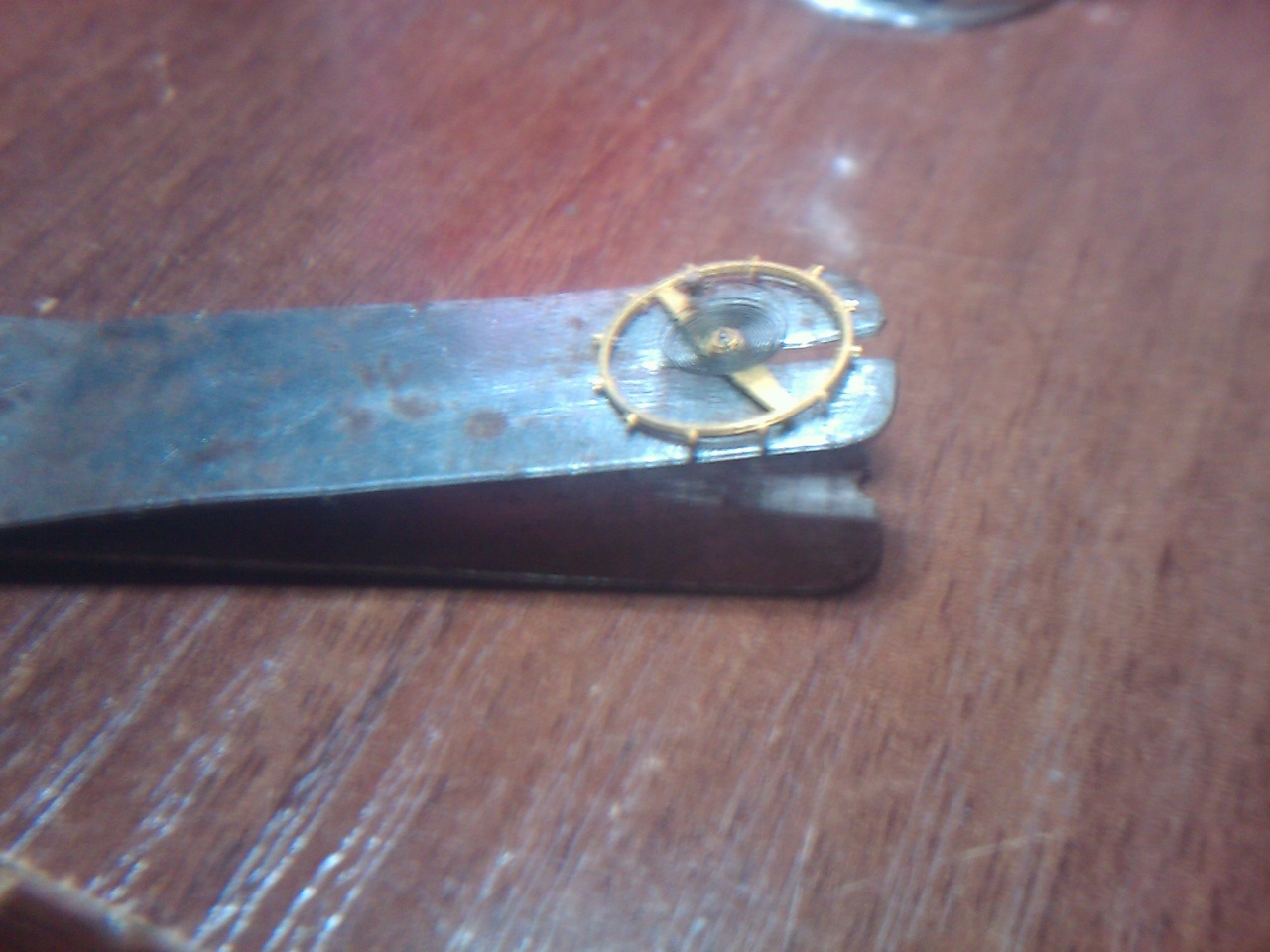

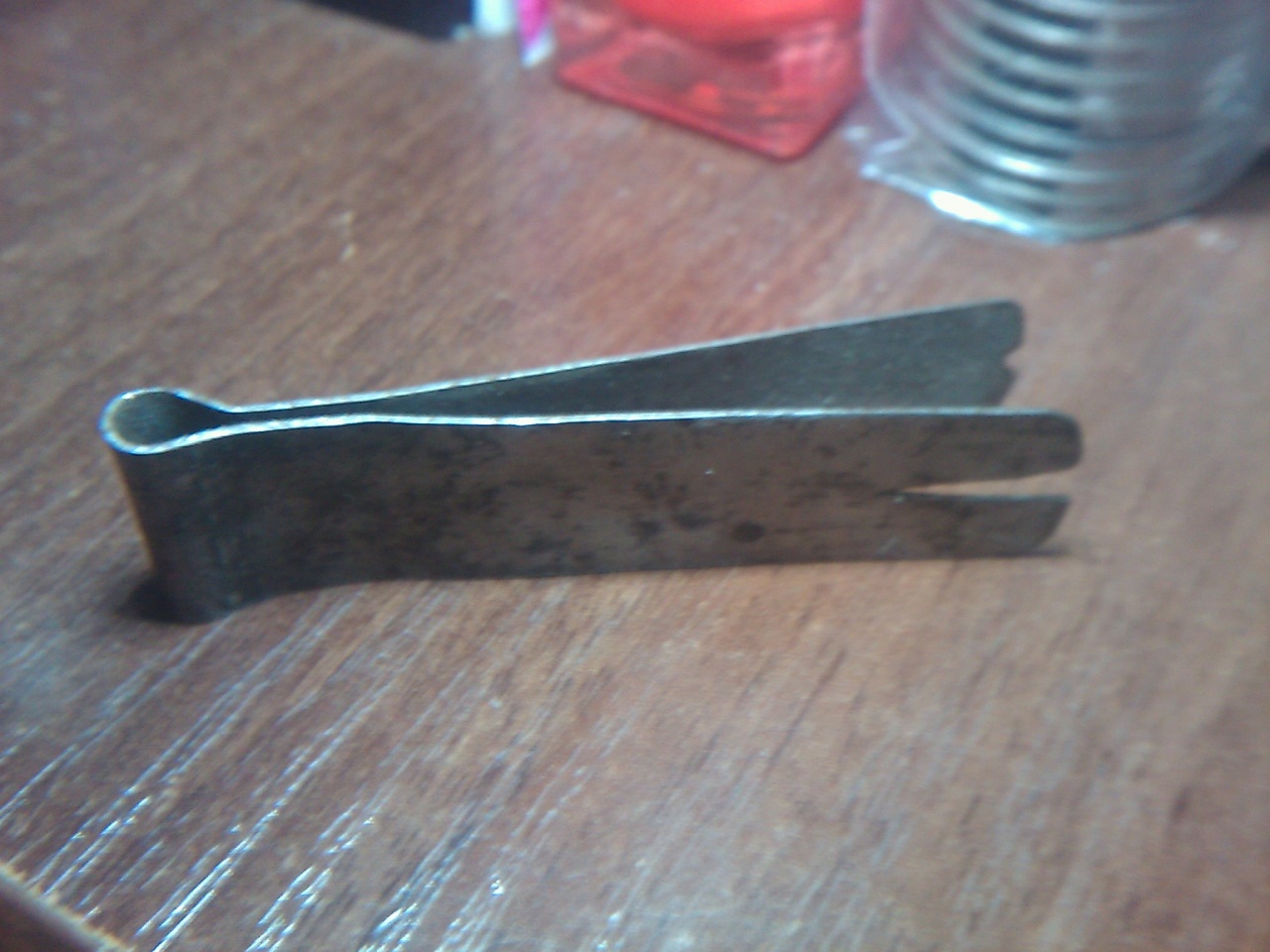

Хозяин инструмента давно перешёл в мир иной.
Сохранил чтоб детям показать.
Это история.

P.S. Извините за плохое качество фотографий.
Назначение инструмента итак понятное.

[uhrolog]

В смысле осваивал новый старый станок... Опять море вопросов.




Есть множество вставок в левую бабку. С калиброванными отверстиями и калиброванными У-образными зазорами. С У-зазорами понятно - приставил шлифовалку или гладилку и полируешь кончик оси баланса. А вот профильные отверстия они только калибраторы или еще и шлифуют/полируют?

Измерительный инструмент в комплекте обнаружился для измерения толщины осей -



Как понимать его шкалу? 1 мм/100 или чего?

[uhrolog]

Сообщение от Прокурор

Инструмент старого часового мастера. Хотелось бы узнать, что за приспособление (изготовлено из бронзы) и каким образом использовалось? Буду благодарен за любую информацию.

Во всех книжках многократно описанный прибор. Имеет несколько предназначений. Можно почитать у Канна, можно у Пинкина.

[Душан Грујић]

Сообщение от uhrolog

А вот профильные отверстия они только калибраторы или еще и шлифуют/полируют?

Добрый вечер!

Это конец, "фонарь" (lantern), используется для формирования оконцовки цапф, используя воронило.

Сообщение от uhrolog

Как понимать его шкалу? 1 мм/100 или чего?

Да, шкала разделена в 1/100 мм.
