Личный, пока еще небольшой опыт, научил - самое сложное это не фрезеровка, а разметка.

На маленьких шестереночках минимальная ошибка грозит максимальными проблемами.

Таких красивых программ у меня, конечно, нет. Пытался найти и скачать. Накачал массу противных американских вирусов. Gear Wheel Designer - не нашел.(В РФ она как бы особо не известна). Есть другие, сильно простенькие - формулы считают, а чертежи не рисуют.

Завтра продолжу поиски. Спасибо. Я пока еще не сдался!

[neva]

Похожая программа того же автора что и Watch Escapement Analyser - eTimer


http://www.delphelectronics.co.uk/gcode.htm

[Trops]

Где скачать бесплатно?

[uhrolog]

Сообщение от neva

Похожая программа того же автора что и Watch Escapement Analyser - eTimer


http://www.delphelectronics.co.uk/gcode.htm

Эта прога не качается. Там все кончается какой-то неоткрываемой картинкой с пустым содержанием.

[Душан Грујић]

Сообщение от Trops

Где скачать бесплатно?

Доброе утро, всем!

Александр,

Главная польза этой программы является возможность генерации G-кода, который используется для ЧПУ, изготовление колес и трибы для часов.

Стоимость от сотни евро является небольшой, за пользу что получишь от программы.

С уважением, Душан

[uhrolog]

Эту точно не нашел, качается более допотопная версия, но она тоже вполне симпатична. И работает понятно.

Gear DXF. Легко находится поиском. Распространяется свободно.

[Душан Грујић]

Сообщение от uhrolog

Эту точно не нашел, качается более допотопная версия, но она тоже вполне симпатична. И работает понятно.

Николай,

Это не подходит для часовых колес, профиль зуба тут "involute" а для часов надо будет "cycloidal". Все полученные размеры будут ошибочными.

С уважением, Душан

[uhrolog]

Спасибо, Душан, для разметки подойдет, я думаю. Профиль зуба фреза определяет в вальцмашине, а не картинка на дисплее.

Я не могу купить программу за 100 евро. У меня пенсия всего 200.

[Душан Грујић]

Сообщение от uhrolog

Профиль зуба фреза определяет в вальцмашине, а не картинка на дисплее.

Николай,

Это является позорным! Я провел, впустую, немало часов для того, чтобы научить Вас и помочь Вам, и Вы меня оскорбляете таким образом... Правда, что "каждый хороший поступок не остается безнаказаным"!

Конечно, картинка не значит ничего кроме визуального отображения расчета, но результат расчета что находится в верхнем правом углу, на той же картинке содержит все размеры что нужно для изготовления зубчатого колеса правильно.

Кстати, стоимость программного обеспечения является только фракцией/частичкой стоимости вальцмашины, поэтому величина пенсии вообще не имеет отношения.

Нельзя приготовить омлет, не разбив несколько яиц.

С уважением, Душан

[Душан Грујић]

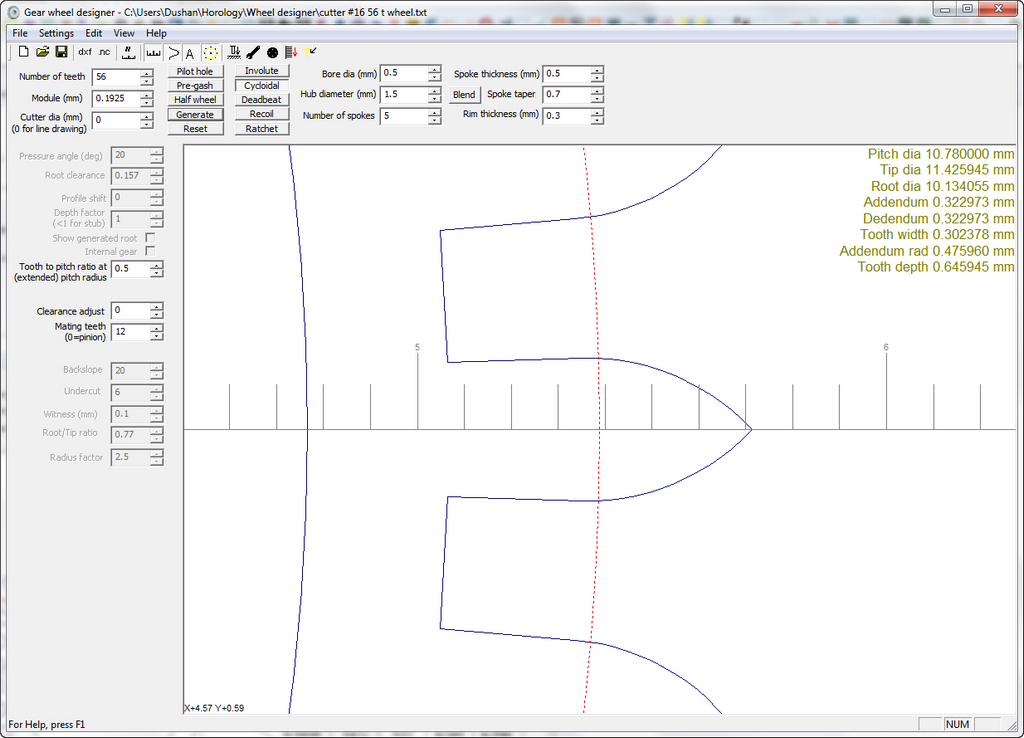

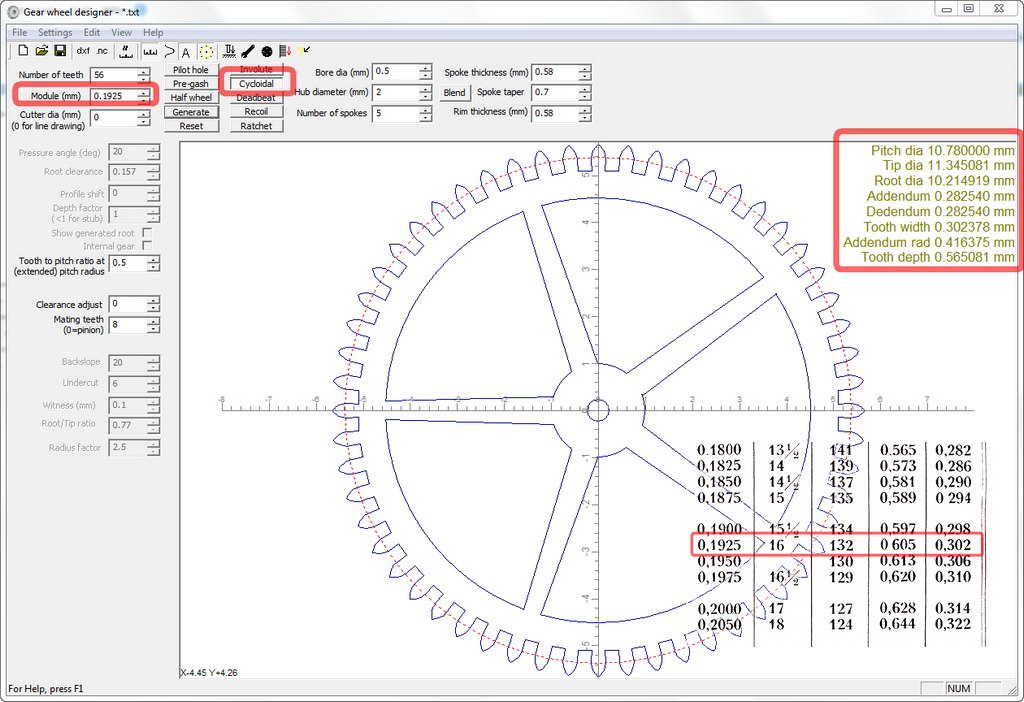

Для тех, кому интересно.

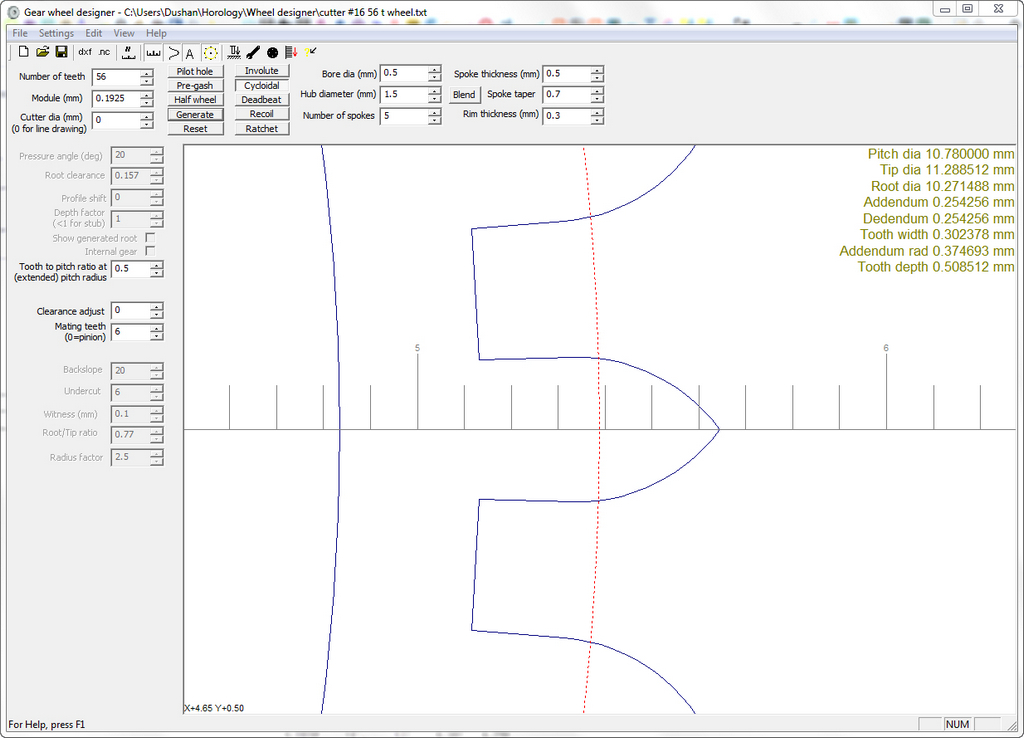

Посмотрите форму зубцов, в одном случае колесо взаимодействуя с трибом с 6 листов, а в другом случае колесо взаимодействуя с трибом с 12 листов, используя тот же резец в обоих случаях.

С уважением, Душан
