Чистка и смазка Янтаря ОЧЗ для начинающих

[wizard75]

Спасибо, настроение поднял.

[Dima343]

Сообщение от wizard75

Немного не по теме. Второй день мучает вопрос, а зачем в четвертных было 3 ключа? Ключи одинаковые, тремя заводить не получится и двумя тоже проблематично. Между делом четверные восстанавливаю, ключи купил по случаю, надеюсь скоро приедут. Но зачем их должно быть3?

три ключа или три заводных вала (три пружинных барабана)?
про три ключа не слышал, в комплекте к часам идет один ключ
три барабана нужны для приведения в движение трех кинематических цепочек механизма - ход, бой часов и бой четвертей
http://forum.watch.ru/showthread.php...hlight=vedette

хотя бывают четвертные и с двумя барабанами (даже с Вестминстером), но они реже встречаются

[yura80]

Господа специалисты, нужна подсказка.
Настенные, янтарь, с боем, описывался о них в этой теме.
Столкнулся с проблемой эксплуатации. Бой в 12 ночи будит ребенка. Не завёл бой - остановились в районе 12-45 из-за того, что поперечный выступ двойного рычага упёрся в улитку. Натыкался на информацию о том, что этот механизм способен работать с незаведённым боем (не с заблокироваными молотками, а именно с незаведённым боем), но как это сделать - не понимаю. Подскажите пожалуйста!

[Sashun]

Сообщение от yura80

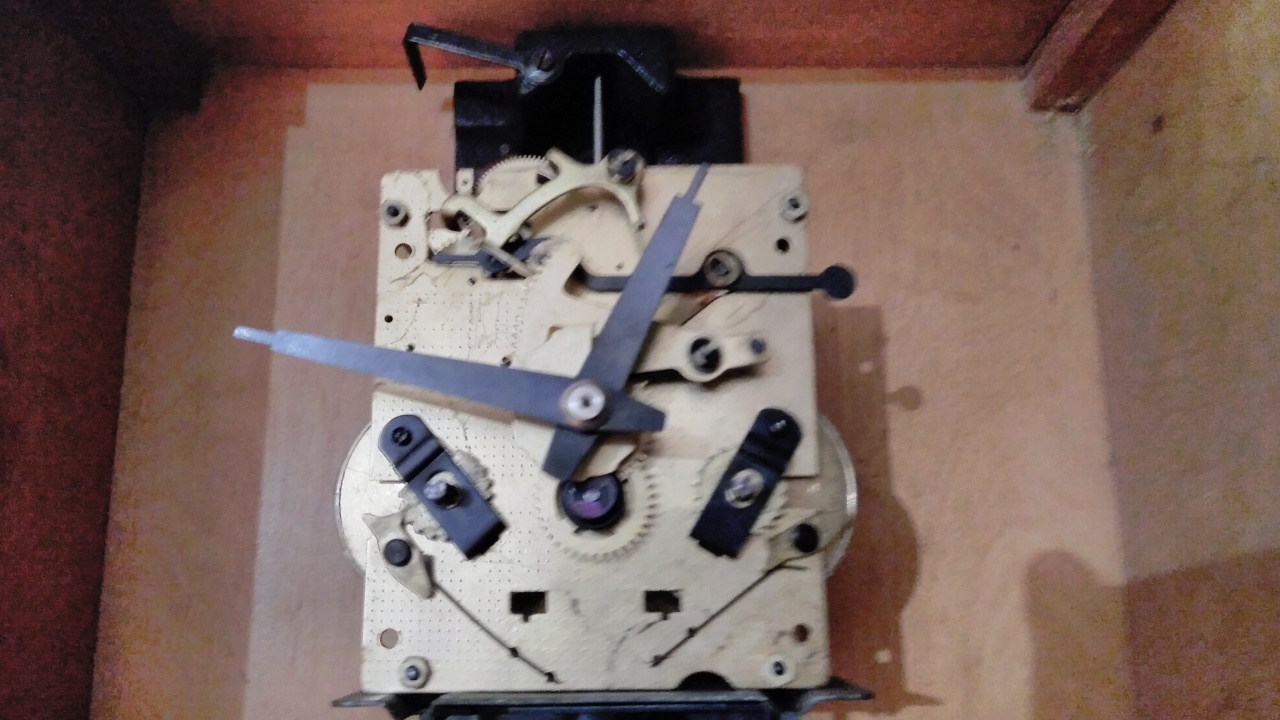

Не завёл бой - остановились в районе 12-45 из-за того, что поперечный выступ двойного рычага упёрся в улитку. Вложение 1273656 Вложение 1273657

Смазать скос подпружиненного солдатика, скос улитки и ее заднюю поверхность. См. фото.
В период с 12:40 до 12:50 при незаведенном бое скос ВРАЩАЮЩЕЙСЯ улитки должен УТАПЛИВАТЬ подпружиненный солдатик и продолжать вращаться. При этом пружина солдатика будет прижимать солдатик к задней поверхности улитки, затрудняя ход - притормаживая минутное колесо. на котором закреплена улитка.
Возможно также ПРИЛИПАНИЕ пружины солдатика к задней поверхности рычага.. Снять рычаг и устранить прилипание промывкой.

А, если бой заводить, то указанный период улитка проходит свободно, без трения солдатика о заднюю поверхность улитки, поскольку рычаг с солдатиком находится в крайнем верхнем положении - самый большой выступ улитки при заведенном бое проходит под солдатиком и в 12:55 солдатик падает на этот выступ.

Если не заводить бой - дождетесь трещин на барабане боя - его изнутри, при изменении температуры, все больше и больше распирает пружина боя.

[wizard75]

Сообщение от Dima343

три ключа или три заводных вала (три пружинных барабана)?
про три ключа не слышал

Именно 3 ключа. Неоднократно в объявлениях о продаже четверных видел что в комплекте было 3 ключа.

[yura80]

Т.е. правильней всё-таки заводить, я так понимаю.
У меня подпужиненый солдатиков вроде как даже не скосом в улитку упирается, а прямым участком - слишком близко друг от друга рычаг и улика.
Понял, спасибо. Буду заводить и отводить молотки.



А барабаны я пропаял с накладками

[Sashun]

Сообщение от yura80

Т.е. правильней всё-таки заводить, я так понимаю.
У меня подпужиненый солдатиков вроде как даже не скосом в улитку упирается, а прямым участком - слишком близко друг от друга рычаг и улика.
Понял, спасибо. Буду заводить и отводить молотки.

Да. Заводить.
Отогнуть чуток часть рычага с подпружиненным солдатиком назад, чтобы солдатик упирался в скос улитки своим скосом. Ибо упомянутое утапливание солдатика требуется при ручном переводе стрелок через отметку времени 12:40 на циферблате, например, если часы забыли завести, они остановились ночью и ручной перевод стрелок производится днем, после 12 часов.

Не переусердствовать с отгибом - солдатик должен надежно падать на улитку и лежать на ней, а не "проваливаться" за улитку. Правильное положение солдатика, когда его носик выступает на 1 мм перед передней поверхностью улитки. При этом подвижная на оси улитка должна находиться в заднем положении - ближе к передней платине часов. Это положение обеспечивается в часах лепестковой (а в часах ОЧЗ - тарельчатой) пружиной и гаечкой прижима минутной стрелки, навернутой на ось центрального минутного колеса.

[yura80]

Сообщение от Sashun

Это положение обеспечивается в часах лепестковой

Хм, не было ни тарельчатой, ни лепестковой пружины. Спасибо!

[Sashun]

Вращающиеся оси обеих стрелок фиксируются в осевом направлении:
- полая трубчатая минутная ось прижимается к буртику оси центрального колеса упомянутыми пружинной шайбой и гаечкой;
- трубчатая ось часовой стрелки сидит на оси минутной стрелки с осевым зазором около 0,2 мм - между буртом оси минутной стрелки и самой минутной стрелкой.

При отсутствии пружинной шайбы болтаются в осевом направлении и минутная стрелка и ось часовой стрелки вместе с часовой стрелкой

На фото
- упомянутая тарельчатая (полусферическая) пружинная шайба, висящая на оси центрального колеса при отвернутой гаечке.

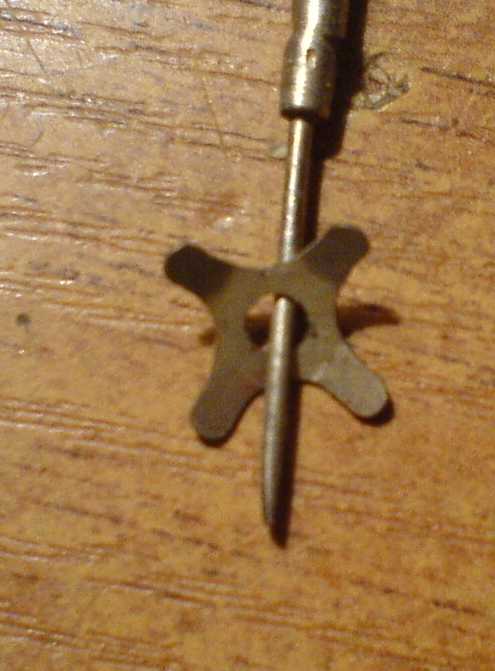

- 4-лепестковая пружинная шайба - бывает латунная или стальная.

[yura80]

Тарельчатая есть, в таком случае. Уфф, не все так плохо
Но не прижимается.
Надо вечером пристально глянуть.
Спасибо!
