Уважаемый Душан,а можно рисунок станочка из петель дверных попросить вас нарисовать,если не трудно.

[xamgelo]

Все понятно и логично, кроме:

Сообщение от OddyRash

Надо провести иглой через центр нужного отверстия две черты...через центры соседних колёс,

И что, это обеспечит достаточную точность? Где гарантия, что через центр размечено? И что рука не дрогнет?
В принципе, точные координаты можно рассчитать зная размеры всех колес и начертить в Автокаде.
Но должен же быть более простой способ и более надежный, чем проводить отверстия через "центры". В кавычках, потому что никто не гарантирует, что вы их точно определите.

Кстати, интересные наблюдения, из того что сейчас под рукой:

Во французском каминнике конца 19 века износа нет. Во "Владимире" середины 50х износа нет.
В "Весне" 70х износа почти нет.
В "Весне" и "Маяке" 80х износ приличный
В "Маяке" начала 90х износ такой, что проще платину с более старых часов поставить.

Думаю, с латунью что-то происходит..

[nevenbekriev]

Сообщение от xamgelo

Все понятно и логично, кроме:
И что, это обеспечит достаточную точность? Где гарантия, что через центр размечено? И что рука не дрогнет?
В принципе, точные координаты можно рассчитать зная размеры всех колес и начертить в Автокаде.
Но должен же быть более простой способ и более надежный, чем проводить отверстия через "центры". В кавычках, потому что никто не гарантирует, что вы их точно определите.

А почему думаете, что Аутокад знает точно какой профиль зубьев?

Есть простой и совершенно точный метод, который был известен столетия назад и лучшего не придумать. А именно использованием уреда для проверки зубчатого зацепления, или еще Depthing Tool. (фото из нета)



Двойку колес ставят между спиц и настроивают расстояние между ними так, что зацепление было правильным (вращание максимально плавное, без рывков). Потом, не трогая расстояние между спиц, инструмент используют как циркуль и рисуют дугу с центром-известное отверстие через запресованную пробку в платине. Повторяют тоже самое используя другое соседнее колесо и где две дуги пересекаются, получается точный центр нового отверстия.



Так именно поступают, когда нужно изменить передаточное число механизма изпользованием нового колеса с различным числом зубъев и нужно просверлить отверстия, которые впервые нужно отметить на новое место.

А если точный глаз и рука и достаточно опыта, хорошо плучается и как OddyRash написал

[xamgelo]

Сообщение от nevenbekriev

А почему думаете, что Аутокад знает точно какой профиль зубьев?

Автокад может сам по себе и не знает, дополнения нужны. Но есть более специализированные программы, специально для этого разработанные. Им все рано, что считать. Редуктор огромного плавучего крана или женского калибра для "чайки".
Но в принципе я имел ввиду, для "ручного" метода, именно использование циркуля. Не у всех есть такой инструмент. (Даже не знаю как он по русски, наверняка какое-то исковерканное немецкое слово) Но я хотел сказать о необходимости использования циркуля, линейке "через центры" и глазомеру верить нельзя. Конечно, с простым циркулем тоже не все так гладко, ведь для установки радиуса дуги нужно определиться в каую сторону износ и установить вторую ножку как можно точнее в неповрежденную часть. Но это все же точнее, чем с линейкой. И также доступно.
Сейчас начерчу и покажу, о чем я

[OddyRash]

Сообщение от xamgelo

есть более специализированные программы, специально для этого разработанные. Им все рано, что считать. Редуктор огромного плавучего крана или женского калибра для "чайки"

Сообщение от xamgelo

для установки радиуса дуги нужно определиться в каую сторону износ и установить вторую ножку как можно точнее в неповрежденную часть. Но это все же точнее, чем с линейкой

Вопросы начинающих чайников... ))
Совместите две платины. Вот вам и Автокад.

[nevenbekriev]

Сообщение от nevenbekriev

А почему думаете, что Аутокад знает точно какой профиль зубьев?

Написал так потому, что в старых часов чаще всего профиль зубъев получался при помощи вельцмашины, котороя закругляла головок в зависимости от примененной в нее фрезы, и профиль получался приблизительно циклоидным, но очень приблизительно. И компютерным програмам по моему такое никак нельзя объяснить.

[xamgelo]

Сообщение от OddyRash

Совместите две платины. Вот вам и Автокад

Такой способ сработает, но только если совмещать с помощью направляющих ( не знаю, может колеса с цапфами такого же диаметра, но подлиннее или точно подобранные отрезки проволоки) и сразу сверлить отверстие в футоре сверлом нужного диаметра.

Я вот что имел ввиду по разметке:

Ножка циркуля довольно точно встанет в соседние (примем что они в нормальном состоянии) отверстия. Вторую ножку как можно более точно выставить в неповрежденную часть исправляемого отверстия.
Делается две засечки. Желтым условно показан футор. По засечкам такими же радиусами на нем размечается центр.

[Душан Грујић]

Сообщение от nevenbekriev

Есть простой и совершенно точный метод, который был известен столетия назад и лучшего не придумать. А именно использованием уреда для проверки зубчатого зацепления, или еще Depthing Tool.

Добрый вечер!

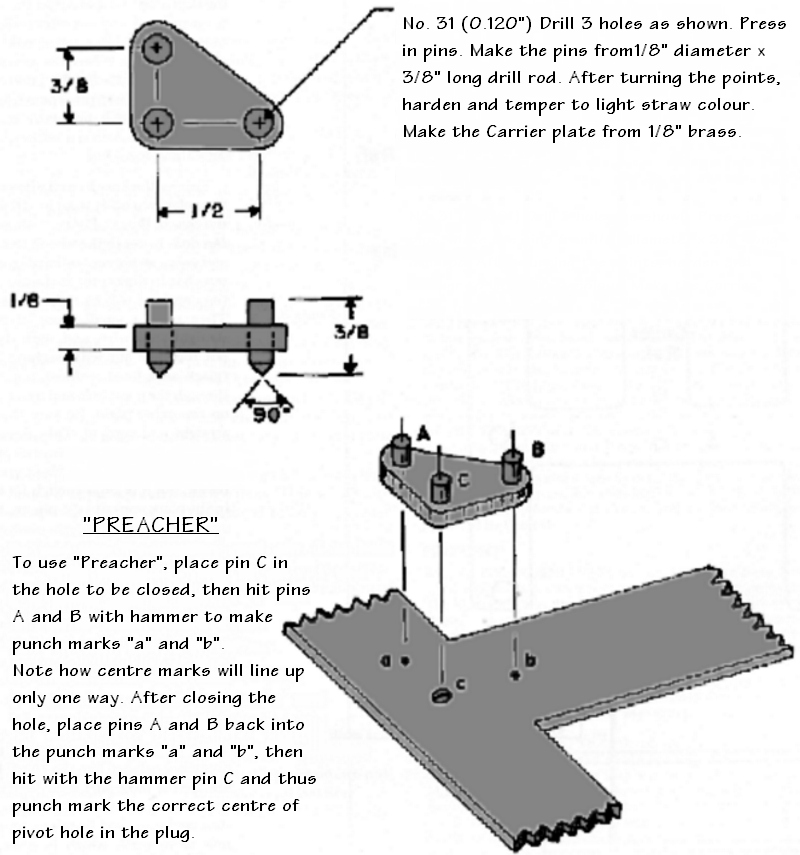

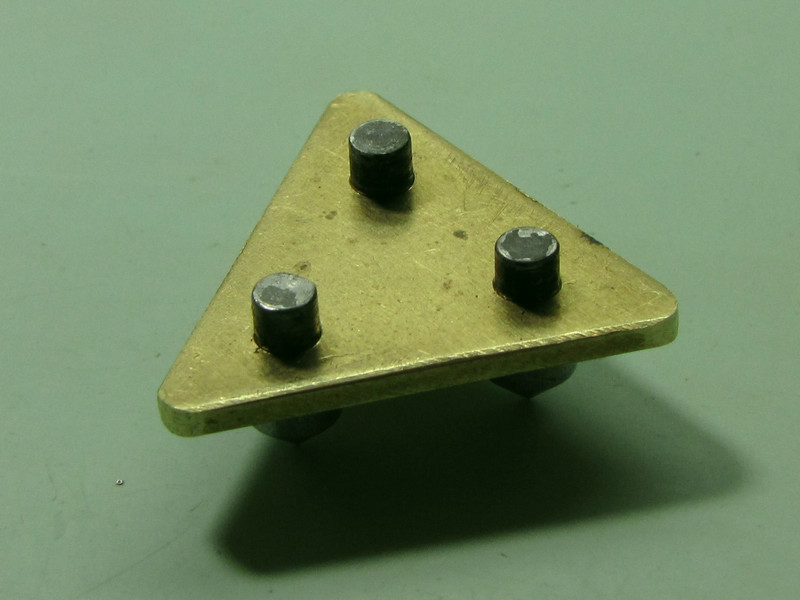

Существует еще несколько способов для определить точный центр отверстия. Один способ обеспечивает перенести позицию из настоящего отверстия, или перенести с другое пластины. Надо использовать маленького "проповедника", пожалуйста посмотрите картинки. К сожалению, был перевод на Русски но потерян на сайте radikal.ru.

С уважением, Душан

[xamgelo]

Сообщение от Душан Грујић

К сожалению, был перевод на Русски но потерян на сайте radikal.ru

На этом сайте много чего теряется, лучше туда ничего не выкладывать.
А перевод - перевод не проблема:
1. Изготовьте три штырька длиной 10мм и диаметром примерно 3.2 (подойдет сварочный электрод).
2. Заточите один конец у каждого из штырьков под углом 90о. Закалите и затем отпустите до светлосоломенного цвета
3. Изготовьте несущую пластину из 3мм латуни и просверлите в ней отверстия диаметром 3мм на расстоянии 9 -12-15 мм между центрами ( можно 12, 16 и 20; вообще не принципиально для данного случая, но такое соотношение сторон поможет найти этому приспособлению и другие применения)
4. Запрессуйте штырьки в платину
Как пользоваться? - понятно по рисункам. Вставьте штырь "С" в исправляемое отверстие и накерните молотком положения штырей "А" и "В". После запрессовки футора, ставим приспособление на место , совмещая "А" и"В" с ранее намеченными точками и керним центр нового отверстия ударяя по штырю "С"

[Душан Грујић]

Сообщение от xamgelo

А перевод - перевод не проблема:

Добрый вечер!

Я не русский, и для меня не очень легко переводить, даже писать сообщений не является всегда легким. Спасибо для перевод!

С уважением, Душан
