Описание некоторых механизмов часов Ракета

[Paultino]

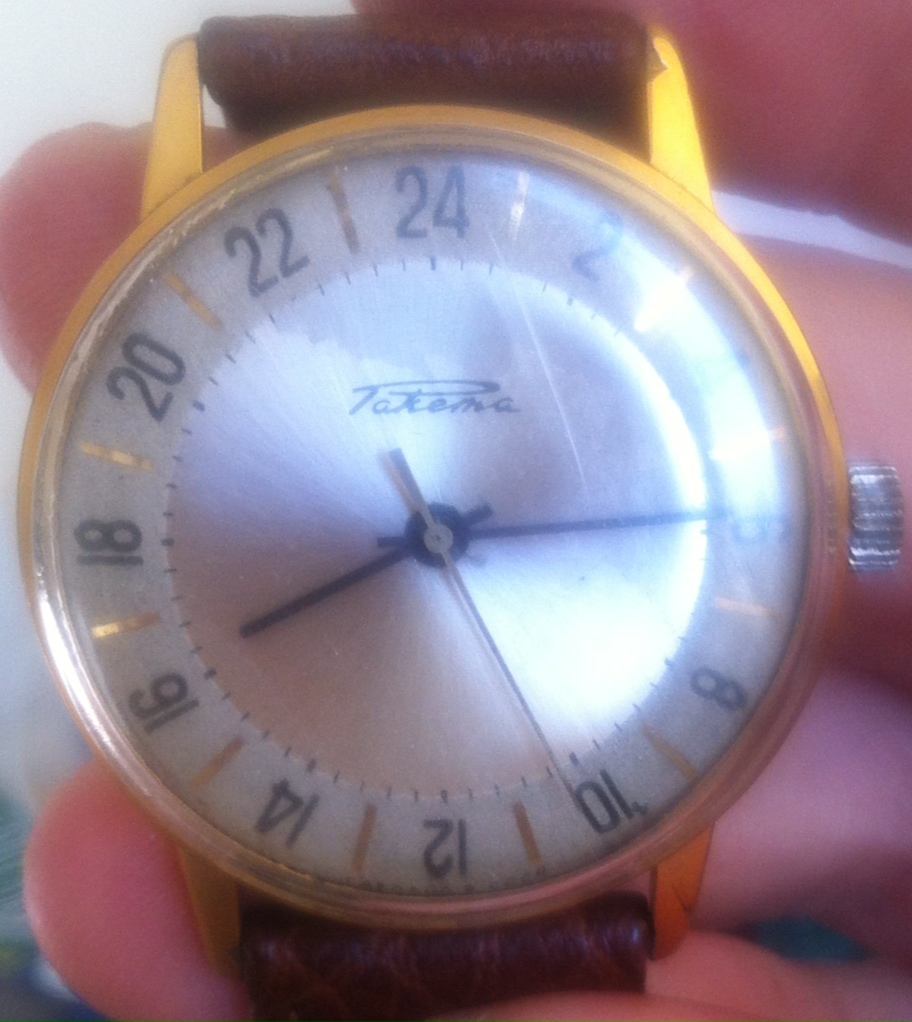

Вот циферблат. (мутная оптика, нет другой под рукой) Часы идут, но стекло меняли в районе 1983-1984. Есть клеймо Au 20<. серийный номер начинается на 73

[Vilos]

Хорошие часы. Редкие. Начало 70-х.

[siealex]

Да, ранние 2623 очень необычные.

[gera m]

Сообщение от АЛЕКСАНДР2

1) 2609.1
Часовой механизм 2609.1 - калибр 26 мм; высота 4,5 мм; 17 рубиновых камней; центральная секундная стрелка; противоударное устройство оси баланса. Период колебания баланса 0,4 с. Продолжительность хода от полной заводки пружины не менее 36 ч. Средний суточный ход +10...-50 с.
2) 2609 Н.А
Часовой механизм 2609 Н.А - калибр 26 мм; высота 3,9 мм; 19 рубиновых камней; центральная секундная стрелка; противоударное устройство оси баланса. Баланс безвинтовой с периодом колебания 0,4 с. Волосок плоский, колонка волоска подвижная. Продолжительность хода от одной заводки пружины не менее 42 ч. Средний суточный ход +10...-50 с.
3) 2614
Часовой механизм 2614 - калибр 26 мм; высота 4,45 мм; 19 рубиновых камней; центральная секундная стрелка; противоударное устройство оси баланса; календарное устройство мгновенного действия, показывающее число месяца. Баланс безвинтовой, с периодом колебания 0,4 с. Волосок плоский, колонка волоска подвижная. Продолжительность хода от полной заводки пружины не менее 40 ч. Средний суточный ход +10...-50 с
4) 2628
Часовой механизм 2628 - калибр 26 мм; высота 4,75 мм; 19 рубиновых камней; центральная секудная стрелка; противоударное устройство оси баланса; календарное устройство, показывающее числа месяца и дни недели. Баланс безвинтовой с периодом колебания 0,4 с. Волосок плоский, колонка волоска подвижная. Корректировка дат мгновенная, дней недели - обычным переводом стрелки. Продолжительность хода от одной заводки пружины не менее 40 ч. Средний суточный ход +10...-50 с.
5) 2610
Часовой механизм 2610 - отличается от механизма 2609 Н.А тем, что он заключен в антимагнитный кожух, который гарантирует точность хода при нахождении их в магнитном поле, напряженностью до 200 Э.
6) 2616
Часовой механизм 2616 - калибр 26 мм; высота 6,25 мм; 29 рубиновых камней; центральная секундная стрелка; противоударное устройство оси баланса. Снабжен автоподзаводом и календарным устройством, показывающим числа месяца. Продолжительность хода, обеспечиваемая полным заводом пружины не менее 43 ч. При носке на рукев течении 10 ч, автоподзавод обеспечивает продолжительность хода без заводки не менее 30 ч. Средний суточный ход +10...-40 с.
7) 3031
Часовой механизм 3031 - калибр 30 мм; высота 7,5 мм; 33 рубиновых камня; центральная секундная стрелка; противоударное устройство оси баланса. Снабжен автоподзаводом, сигнальным устройством, календарным устройством, показывающим числа месяца и дни недели. Баланс безвинтовой с периодом колебания 0,4с. Продолжительность хода, обеспечиваемая полным заводом пружины, не менее 43 ч. При носке на руке в течении 10 ч автоподзавод обеспечивает продолжительность хода без заводки не менее 30 ч. Средний суточный ход +10...-40 с.
8) 2627
Часовой механизм 2627 - калибр 26 мм; высота 6,55 мм; 29 рубиновых камней; центральная секундная стрелка; противоударное устройство оси баланса. Снабжен автоподзаводом и двойным календарем, показывающим числа месяца и дни недели. Баланс безвинтовой с периодом колебания 0,4 с. Продолжительность хода, обеспечиваемая полным заводом пружины, не менее 43 ч. При носке на руке в течении 10 ч автоподзавод обеспечивает продолжительность хода без заводки не менее 30 ч. Средний суточный ход +10...-40 с.
9) 2601 Н
Часовой механизм 2601 Н - изготовлен на базе механизма 2609 Н.А, без секундной стрелки, с повышенной точностью стрелок.

Балансы Н, НА и НП получаются полностью взаимозаменяемые?
И ещё, как вообще менялась конструкция балансов 26 калибра, были только два вида 2609 и 2609.Н?

[samun]

предлагаю внимательно посмотреть на это видео https://www.youtube.com/watch?v=qcPkzCnXDf4
с 9m13s до 9m20s
в автоматизированой линии сборки установлен механизм Ракета
я вижу что у механизма есть фаска, а Вы ?
и не вижу клейма (2609.НА)

[dmvt1]

Этот фильм микс с разных заводов. В 1980 году линии автоматической сборки на ПЧЗ только еще тестировались так что собирали из тех деталей, что были под руками.

[Alchron]

Судя по очеркам в книгах о ПЧЗ, автоматизация сборки развивалась более 10 лет с 74 по 86 года точно. Это был постепенный процесс, начавшийся с автоматизации отдельных операций. В начале автоматизации в 70х годах фаска на мостах не мешала. Насколько я понимаю, вообще многие нововведения были приурочены к началу очередной пятилетки. Одиннадцатая пятилетка как раз началась в 81 году.

[Vilos]

В книге про ПЧЗ прямо сказано - 8 агрегатов ПР-440 - первые полуавтоматы - 1972 год.
Полностью автоматическая сборка -1977 год.

Насколько можно судить по имеющимся часам, разные модели Ракет потеряли фаску в разные годы.

[Alchron]

Сообщение от Vilos

первые полуавтоматы - 1972 год.

Да, пожалуй, можно так считать, хотя собственных полуавтоматов у завода было уже много.

Сообщение от Vilos

Полностью автоматическая сборка -1977 год.

Там написано, что в 77 году упразднили конвеерную сборку когда передали автоматам установку балансов. Сборку разбили на узлы и использовали автоматы с приставленными контролерами.
Как написано три поколения автоматов сменилось, пока конвеерный цикл распался. Автоматические участки с роботами-манипуляторами появились позднее 77 года.

Сообщение от Vilos

разные модели Ракет потеряли фаску в разные годы.

Да, а в некоторых, как в автоматах, с фаской были только часть мостов.

[Vilos]

Навыдёргивал из текста всё что касается автоматизации с привязкой по времени.
Получается вся автоматизация 77-79гг. Есть ещё упоминание про автоматизацию сборки будильников в 1982году.
