Начало начал или бедные пациенты...

[OddyRash]

Сообщение от Душан Грујић

Я несогласен!

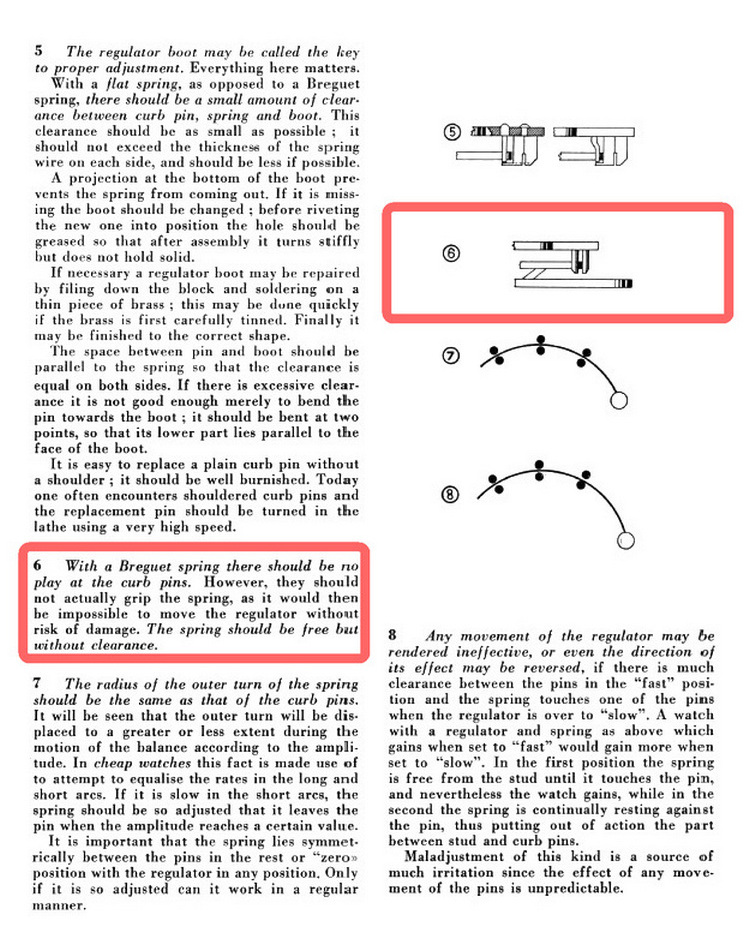

Вот именно! Я тоже видел этот рисунок. И именно он послужил толчком к моему эксперименту.
Может какие-то другие характеристики хода изменились в худшую сторону, но скорость сделала уступку в нужном направлении.

[Odissey]

Сообщение от Душан Грујић

... конец витка в длины из около 60 градусов, т.е. крайняя часть концевого витка, при колонке, находится 1/6 расстояния между витков ближе к центру осей, поэтому никак не может быть параллельным одному из витков спиралей.

Доброе утро!
Строго говоря, совершенно параллельным быть не может. Так как ,спираль есть фигура с переменным радиусом,а окружность -с постоянным.Однако для примерной оценки ситуации и правки спирали, на параллельность можно ориентироваться.
Кстати на Вашем эскизе плавно "уходить" должен почти весь рабочий участокВ--колонка ,(а не часть его,...длины из около 60 градусов...). примерно 150* на 40% расстояния между витков,.Возможно просто не видно на картинке.

Сообщение от Душан Грујић

Для правильного определения деформации, фото надо было сделать под правым углом относительно к плоскости спиралей.

Совершенно согласен! При условии,что в горизонтальной плоскости все в порядке.
Иначе даже такое фото не будет эффективно.

[Душан Грујић]

Сообщение от Odissey

Строго говоря, совершенно параллельным быть не может.

Доброе утро!

Не может быть любого говоря о параллельности между части круга "an arc" и спиралей, круг отходит от спирали со скоростью из 1/360 расстояния между витков, по каждому градусу. Чем большая длина рабочей части круга, то отход бывает больше, на чертеже это ясно видно.

Например волосок 7-8 мм в диаметре, для баланса диаметра 14-16 мм, толщиной 0.06 мм, с 0.12 мм расстоянием между витков, на длине 60 градусов отходит от круга 0.02 мм, а на длине из 150 градусов отходит от круга 0.05 мм. Зная что расстояние между штифтам градусника не более чем полтора толщины волоска, то зазор со сторонах волоска будет равно (0,09-0,06)/2=0.015 мм. Если бы концевой был параллельным спиралей то бы концевой был вне штифтов градусника или бы упирался о штифт, что является неприемлемым.

Сообщение от Odissey

Кстати на Вашем эскизе плавно "уходить" должен почти весь рабочий участокВ--колонка ,(а не часть его,...длины из около 60 градусов...). примерно 150* на 40% расстояния между витков,.Возможно просто не видно на картинке.

Речь шла о Waltham волоске, там рабочая часть около 60 градусов длины, чертеж приложен только для иллюстрации.

С уважением, Душан

[Odissey]

Сообщение от Душан Грујић

...никак не может быть параллельным одному из витков спиралей[/b]...

Согласен.

Сообщение от Odissey

Доброе утро!
Строго говоря, совершенно параллельным быть не может. Так как ,спираль есть фигура с переменным радиусом,а окружность -с постоянным.

Вот здесь.

------- ДОБАВЛЕНО ЧЕРЕЗ 10 МИН --------

Сообщение от Душан Грујић

Речь шла о Waltham волоске, там рабочая часть около 60 градусов длины, чертеж приложен только для иллюстрации.

Относительно данного рисунка это не так важно.Надо полагать,что на рисунке показано среднее положение градусника. Если участок В--Колонкаесть часть правильной окружности,то на этом участке волосок должен,по идее,уходить равномерно.Начиная от В или чуть дальше.Или ,иначе ,этот участок есть лекальная кривая.Чему я не вижу причин.

[Anth]

Ракета 2609.на
Которую в будильник 3871 засунули...

Так вот, после ТО у меня на полном заводе имеется пристук. Амплитуда за 300 уже на заводе 70%
Сильная пружина? Я точно не перепутал Ее с пружиной звонка. И я уверен, они одинаковые (?).

Каковы методы борьбы с пристуком? Может он исчезнуть при сборке полностью, ведь нагрузка увеличится, когда я установлю часть механизма - будильник??

[Душан Грујић]

Сообщение от Anth

Так вот, после ТО у меня на полном заводе имеется пристук. Амплитуда за 300 уже на заводе 70%

Антон,

Какое значение амплитуды в вертикальном положению при полном заводе, пристука есть?

С уважением, Душан

[Anth]

Сообщение от Душан Грујић

Антон,

Какое значение амплитуды в вертикальном положению при полном заводе, пристука есть?

С уважением, Душан

335 а дальше срывается в пристук.

Тут борешься борешься чтоб амплитуду поднять.... а здесь вот как ее убрать не понятно.))))

[Душан Грујић]

Сообщение от Anth

Тут борешься борешься чтоб амплитуду поднять.... а здесь вот как ее убрать не понятно.))))

Антон,

Нормальный подход будет замена пружины двигателя, надо подбирать чуть слабее. Наверно на заводе подбирали мощнее пружины, в будильнике механизм помещен вертикально.

Они не считали что Вы сделали репасаж очень тщательно.

С уважением, Душан

[4MASTER]

Ракета имеет сильноватую пружину , так сказать на запас хода ... Можно снизить амплитуду - смазав камни на оси вилки , смазать ролик на балансе , развести ограничители на хвосте вилки .

[Odissey]

Сообщение от Anth

Сильная пружина? Я точно не перепутал Ее с пружиной звонка. И я уверен, они одинаковые (?).

Привет!
Это точно слишком сильная пружина!
Все же,возможно,что не одинаковые и Вы их перепутали Может быть разница в толщине.
