Начало начал или бедные пациенты...

[Anth]

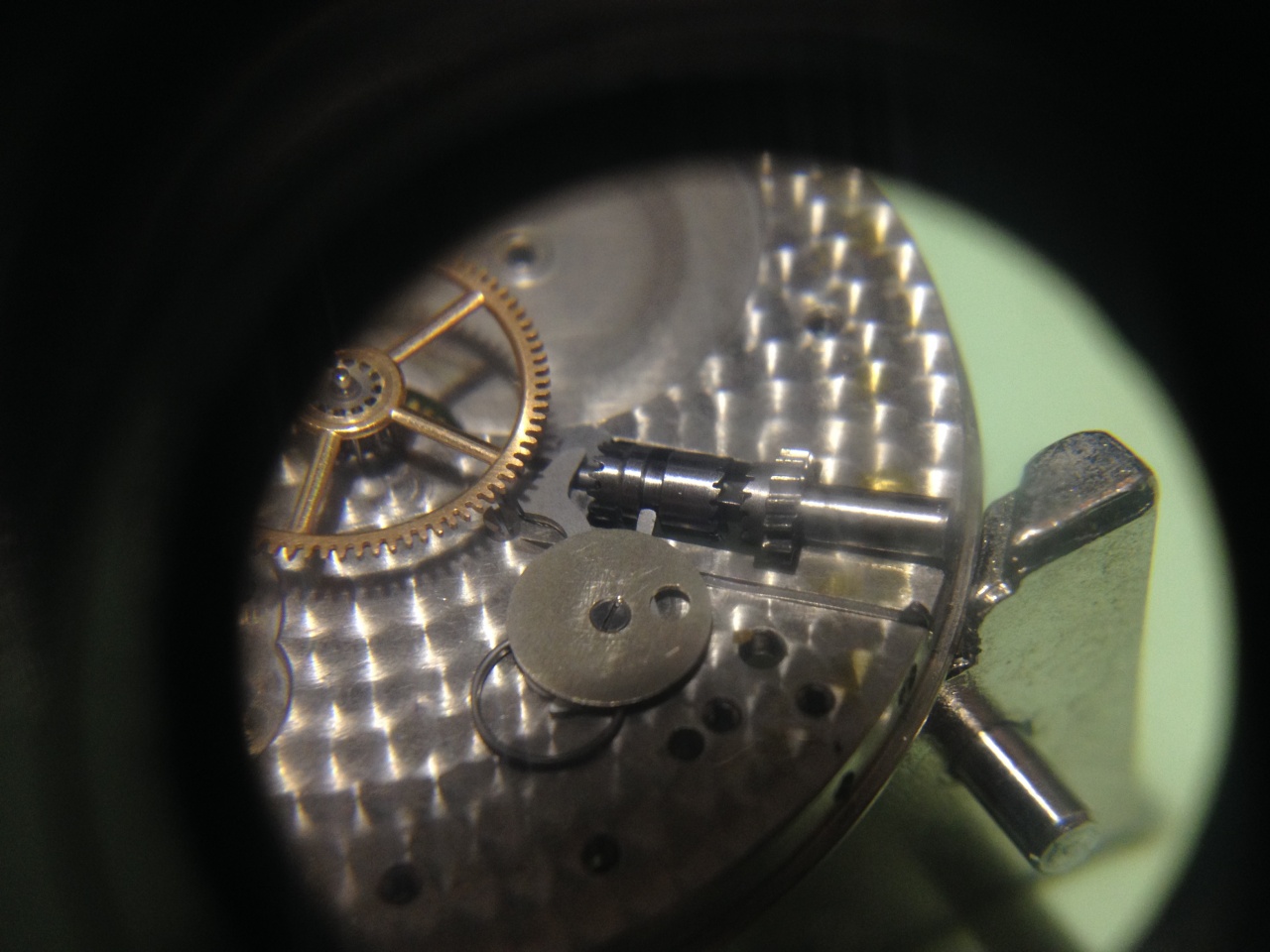

Вот такой механизм мой приятель попросил установить в корпус наручных часов.
Waltham 1908 года.
Но вал завода реализован довольно специфично. Он крепится на корпусе. Поэтому хочу попросить дать совет. На первый взгляд просится отпустить вал, сделать шлиц и после установки в корпус механизма и вала зафиксировать его шайбой через шлиц так, чтобы можно было выдвинуть ЗГ.
Какие ещё варианты могут быть?

[Душан Грујић]

Сообщение от Anth

Но вал завода реализован довольно специфично. Он крепится на корпусе.

Добрый вечер!

Это может быть "Waltham Colonial", если я прав, то его механизм завода и настройки времена является негативным. Описание прилагается.

Сообщение от Anth

Какие ещё варианты могут быть?

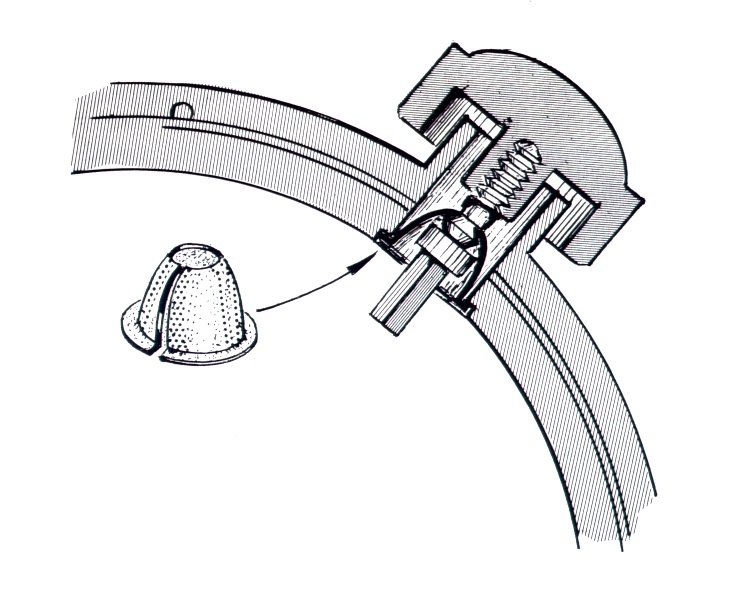

Прошу посмотрите сообщение #340 затем Вам надо сделать что-то похоже показанном в нижнем чертежу.

С уважением, Душан

[Graf]

Если неправильно будут работать муфты, они быстро выйдут из строя.

[Душан Грујић]

Сообщение от Graf

Это здорово усложняет задачу, нужно где-то фиксацию вала обеспечить.

Доброе утро, Дмитрий!

Наиболее просто будет следить американский способ. Подходящие "pendant sleeves" можно легко купить у американских поставщиков.

С уважением, Душан

[Anth]

Сообщение от Душан Грујић

Наиболее просто будет следить американский способ. Подходящие "pendant sleeves" можно легко купить у американских поставщиков.

Душан Владимирович, на eBay не нашёл, как pendant sleeves могут ещё называться?

[Anth]

Начал переезд.
Пока только в ящики стола - полки ещё будут сниматься, для установки жалюзи.
Какое то чувство, из СССР, когда что то просто нельзя купить за деньги, нужно искать, собирать и оттого оно ценнее!
Вот мои богатства!

[paha77]

Сообщение от Anth

Вот мои богатства!

Это скорее сокровища! Очень понравилась компоновка, то что нужно для дома!
Для станка вот бы место придумать..), что бы закрывалось и не пугало окружающих))

[Душан Грујић]

Сообщение от Anth

как pendant sleeves могут ещё называться

Добрый вечер!

Они еще называются "reversible stem sleeve". Их тоже существует несколько типов, надо подобрать подходящего по образцу заводного вала, и по корпусу. Затем надо ступит в контакте с поставщикам и заказать, или изготовить самому используя токарный станок. Не очень трудно изготовить самому.

С уважением, Душан

[Anth]

Сообщение от Душан Грујић

Не очень трудно изготовить самому.

Видимо так и придётся сделать. Душан, а какой материал лучше использовать, сталь? Ведь это пружинка.

[Душан Грујић]

Сообщение от Anth

а какой материал лучше использовать, сталь? Ведь это пружинка.

Добрый день, Антон!

Да, это пружинка, поэтому является нужным использовать углеродистую сталь. По окончании изготовления гильзу (stem sleeve), надо разрезать, затем закалить, и отпускать до синего цвета так чтобы она могла пружинить.

Обратите внимание что прежде чем начать изготавливать гильзу, Вам надо тщательно рассчитать все размеры гильзы в соответствии с заводным валом и с корпусом, так чтобы гильза не ломалась.

С уважением, Душан
