Начало начал или бедные пациенты...

[Anth]

Сообщение от Душан Грујић

Прежде чем мы сможем начать. нам является необходимым определить электродвигатель, его тип.

ОК.

очень точен в плане балансировок и прочего двигатель от жесткого диска компьютера.

проблема его в том, что он требует питания не совсем простого, и для того собран контроллер. но если использовать его родной, что не составляет проблемы по понятным причинам, то остается только замкнуть пару контактов чтобы контроллер не отключил питание мотора вследствие того, что не может получить с него информации.

обороты - 7200 в минуту.



повторяю - идеально сбалансирован, и цена у него - бесплатно, т.к. не работающих или старых дисков малой емкости можно набрать очень много.
питание - 5 и 12 вольт от блока питания PC. тоже не является проблемой.

размер - миниатюрный.

единственное - я раздумываю над тем, как снять вот этот набалдашник с вала двигателя, а может и не требуется? на нем можно закрепить винтами что угодно!





Диаметр самого вала двигателя 4 мм ровно.

Двигатель бесшумный. Высотой всего 22 мм. И их очень легко найти в любом количестве. Они все однотипные.

[opo1234]

Anth Вы уже запускали этот двигатель это действительно не просто кроме того этот двигатель очень слабый.

[Anth]

Сообщение от opo1234

Anth Вы уже запускали этот двигатель это действительно не просто кроме того этот двигатель очень слабый.

да, но ведь для подрезания оси и не нужны большие крутящие моменты.

[Душан Грујић]

Сообщение от Anth

да, но ведь для подрезания оси и не нужны большие крутящие моменты.

Боюсь что такой двигатель заглохнет когда шлифовальные начинается, потому что шлифование каленой стальной оси делается торцом диска. Посмотрите на фото самодельное шлиф машинке.

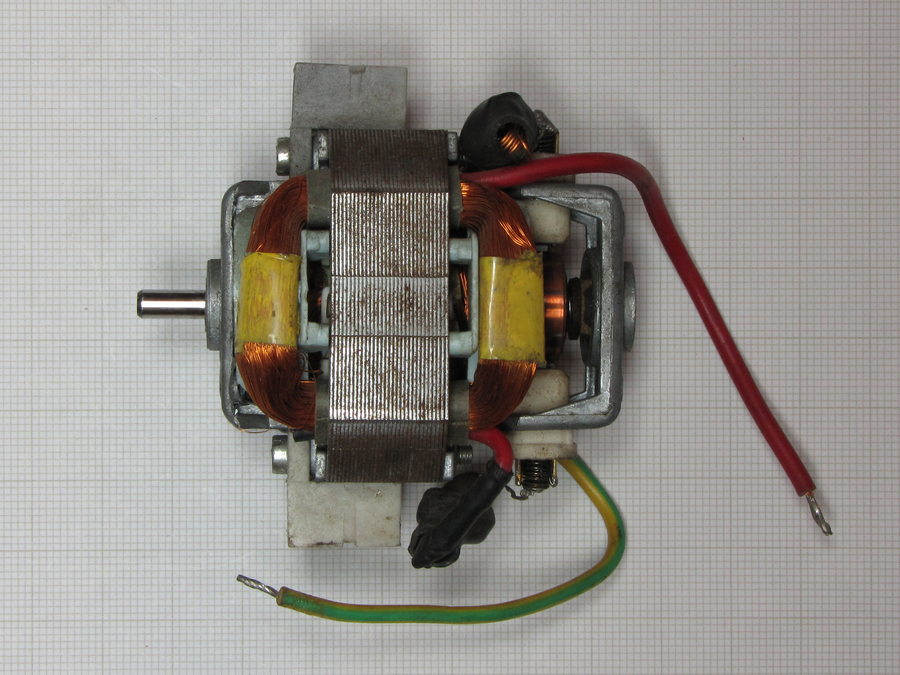

В шлифовального инструмента, "Molfres" находится двигатель того же типа и размера, как показано на фото ниже.

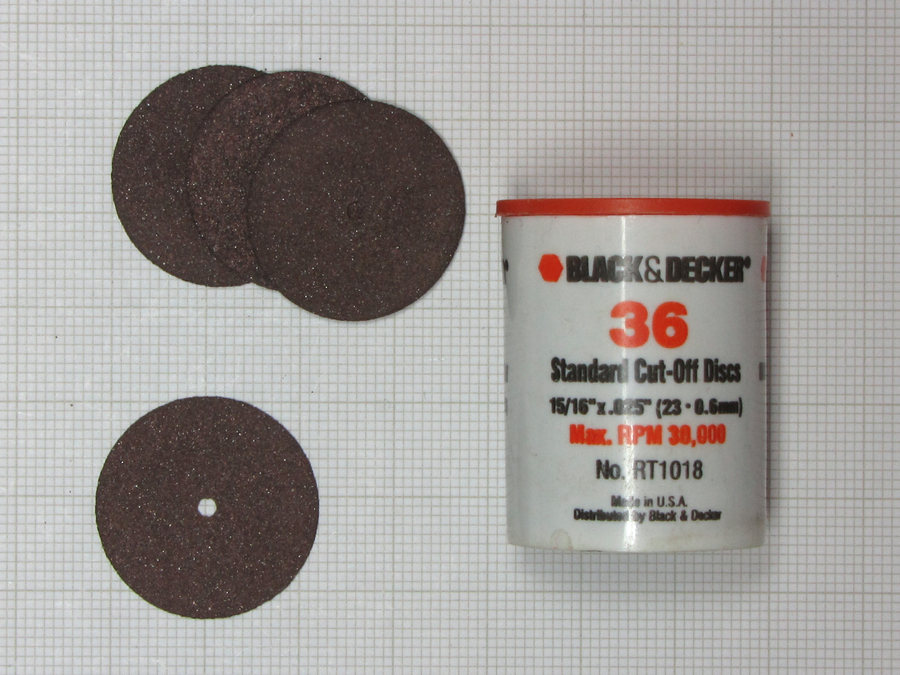

Шлифовальные диски, которые я использую, не дороги и являются доступным в большинстве магазинов для моделистов, пожалуйста, смотрите на вторую фото ниже.

С уважением

Душан

[popeye]

Сообщение от Душан Грујић

Сейчас есть на Вам найти подходящий двигатель. Если кто-то знает сказать нам, мы будем очень признательны для информацию.

Для своей машинки я использовал двигатель используемый для моделей гоночных автомобилей - JK2 Falcon II
http://www.professormotor.com/product-p/jk2.htm
Это достаточно мощный двигатель и для полной мощности нуждается в блоке питания 12V и не менее 2А, но также работает и при меньшем напряжении. Диаметр вала, по-моему, 2 миллиметра.

Сообщение от Anth

очень точен в плане балансировок и прочего двигатель от жесткого диска компьютера.

Не уверен, что он потянет, т.к. тарелка жесткого диска легко останавливается пальцем, но можете конечно попробовать.

[popeye]

Я поместил рассказ о машинке в раздел об изготовлении практического инструмента - http://forum.watch.ru/showpost.php?p...&postcount=312

Если есть вопросы - задавайте.

[neva]

Сообщение от Душан Грујић

Боюсь что такой двигатель заглохнет когда шлифовальные начинается, потому что шлифование каленой стальной оси делается торцом диска.

Крутящего момента вполне хватит. Я такой диск переделал в мини наждак. - Вполне можно затачивать зубочистки, отвертки, пинцеты.
Вопрос в управлении двигателем. На мой взгляд оборотом 7200 (или 5400 в старых HDD) слишком много- легко перегреть деталь. В случае с балансов будет не очень хорошо. При отжиге он станет мягче.
Во вторых скорость вращения не одинакова- двигатель то раскручивается, то притормаживает.
По дискам - лучше оспользовать очень старые диски для экспериментов.
Без всяких наворотов в подшибниках.

[Душан Грујић]

Сообщение от neva

На мой взгляд оборотом 7200 (или 5400 в старых HDD) слишком много- легко перегреть деталь. В случае с балансов будет не очень хорошо. При отжиге он станет мягче.

Доброе утро!

Чтоб перегреть деталь, не имеет значения вообще, эта мини-шлифовальная машина предназначена только для шлифования - удаления нижней частью оси баланса.

И вообще не касается колеса баланса. Использую "Molfres" более трех десятилетий, и еще не повредил ни одного колеса баланса!

С уважением

Душан

[Anth]

Сообщение от neva

Вопрос в управлении двигателем. На мой взгляд оборотом 7200 (или 5400 в старых HDD) слишком много- легко перегреть деталь. В случае с балансов будет не очень хорошо. При отжиге он станет мягче.

что вы боитесь перегреть? ось, которую удаляете?

Сообщение от neva

Во вторых скорость вращения не одинакова- двигатель то раскручивается, то притормаживает.

потому и нужно замыкать ноги микросхемы, чтобы она не меняла оборотов или вообще не остановила двигатель.

но хорошо в них то, что они на порядок точнее и без биений по сравнению с обычными двигателями.

я вот думаю, червячную передачу где бы найти чтобы двигать колесо в направлении диска? от чего бы ее приспособить??

[lng]

Есть вот такая штука для подключения различных дисков к компьютеру, там есть специальный блок питания для HDD у меня зять сделал из старого диска себе наждак, все работает. Как нибудь фото сделаю.
