Электронно-механический "Луч"

[ser34]

Андрей, думаю 3045 были некой спасительной соломинкой, их и не планировалось долго выпускать. Кстати родственник, Юнханс 600 в различных модификациях продержался аж до 1979г.
Как бы там ни было мы получили калибр собственной разработки не имеющий аналогов - Луч 3055...
П.С. точность 3055 +-2сек, точность 3050 +-2сек.......Кто из них надежней, большой вопрос.

[Андрей Бабанин]

Смотрел паспорт на Чайку 3050 - там допуск +- 1 сек, но это не умаляет достоинства 3055, видимо это предел массовых балансовых часов, а с учетом ограничений в СССР, результат реально потрясающий!

[ser34]

Попробую обобщить информацию по электромеханическим часам Луч...
ЧН4М
В декабре 1964г. был издан приказ об освоении производства электромеханических бесконтактных транзисторных часов ЧН4М. Выпуск опытной партии был намечен на 3-ий квартал 1965г. Завод справился с этой задачей досрочно, по всей видимости часы были переданы на испытание в НИИ Часпром и........ на МЧЗ Луч проект закрыли. Возможны две причины:

1.Уже велись подобные разработки на ПЧЗ Ракета и они были признаны более перспективными.
2.Базовый калибр - Хамильтон 500 к тому времени морально устарел и тратить средства на дальнейшие работы в данном направлении признано бесперспективным.
До нас дошли опытные образцы часов, на сегодня известно 4-5 шт., находятся в частных коллекциях.
Луч 3045
Ориентировочно в 1969-70 году началась работа по разработке электромеханических бесконтактных транзисторных часов Луч 3045. Базовым калибром послужил самый прогрессивный калибр - Юнханс 600 (думаю, что СССР приобрел патент на его производство).Все работы по подготовке к выпуску были завершены к 1972 г. и в этом же году выпущена опытная партия в количестве 100шт. В 1973г. начат серийный выпуск Луч 3045, до конца года выпущено 5000шт. В 1974г. на склад сдано около 12 000.....Часы выпускались по 1977г., всего было произведено около 60-70 000 штук часов, калибров произвели значительно большее количество, думаю около 90 000 (с учетом выпущенных готовых часов).
Всего существовало 8 оформлений в двух корпусах ЧН-800 и ЧН-801.
Луч 3048
В 1973г. была изготовлена оснастка для производства опытной партии электромеханических бесконтактных транзисторных часов с календарем 3048, но более мы об этом событии ничего не знаем. Неизвестно ни одного экземпляра.......
В 1976г. начато производство опытной партии Луч 3054/55.....Луч 3045 сняли с производства.....

[Андрей Бабанин]

К сожалению, эта история не полна и я считаю, что начинать ее надо с 1960 года.
В 60-м появилось первое упоминание о балансовых электрических часах в СССР, которые, как оказалось, были практически точной копией часов Эпперлейн 100, в свою очередь весьма близких к Хамильтону 500 (Epperlein и Hamilton совместно работали над электро-механическими часами).
Итак примерно 1956 - рождение Хамильтона 500, затем 1960-й - первое упоминание ЧН114 в каталоге.
Калибр вялотекуще производился на 2MЧЗ вплоть до 64 года, когда вся оснастка и готовые детали, корпуса не были переданы на Луч. Т.к.ЧН114 был недолговечен из-за искрения на контактах (балансовый контакт съедало года за два работы, что требовало замены всего баланса, т.к. он был приклеен. Хамильтон быстро это смекнул и сделал 505, где ток подавался через ходовое колесо, хитрым образом заизолированное. Отход от усов сделал калибр уже намного надежнее. У нас пошли иным путем.
Сделали на 2MЧЗ пробную партию часов с катушкой не на балансе, а на плате, при этом на балансе были мощные магниты. Переключение осуществлялось отдельной контактной группой, управляемой балансом. При этом страдала лишь контактная группа, легко заменяемая. Такая система была испробована на многих импортных часах и оказалась вполне работоспособной. 2MЧЗ вел разработку с НИИЧасПром. Была выпущена целая партия электромеханических часов новой системы для космонавтов. Эти часы оказались крайне удачными и долговечными. Точно известно, что такие часы еще выпускались аж в 1968 году.
Но на Луче решили отказаться от контактов, чему способствовала общемировая тенденция, поэтому ЧН-4M уже был бесконтактным. В качестве ключа был использован транзистор, переключаемый от второй катушки при прохождении баланса (в ней при этом наводилось ЭДС, достаточное для переключения транзистора). Калибр практически полностью базировался на разработке 2MЧЗ. Реально были очень небольшие изменения по сравнению с разработкой 2MЧЗ - НИИ. Появилась вторая катушка, транзистор, ушел контакт, вот и всё. Почему разработка была свернута, так и не ясно, хотя схема часов даже попала в книгу Тарасова, что косвенно говорило о ее перспективности.

[ser34]

Андрей Бабанин Спасибо за дополнение....

Андрей БабанинК сожалению очень мало информации, пытаюсь собрать по крупицам из разных источников.....пока очень сложно. В ближайшее время планирую посещения Национальной библиотеки и поднять периодику завода Луч с 1963 по 1984 год, по базе все имеется, а что в ней почерпну, обязательно выложу.

[Андрей Бабанин]

Вот собственно фотки последней разработки 2MЧЗ и Луча 4M.

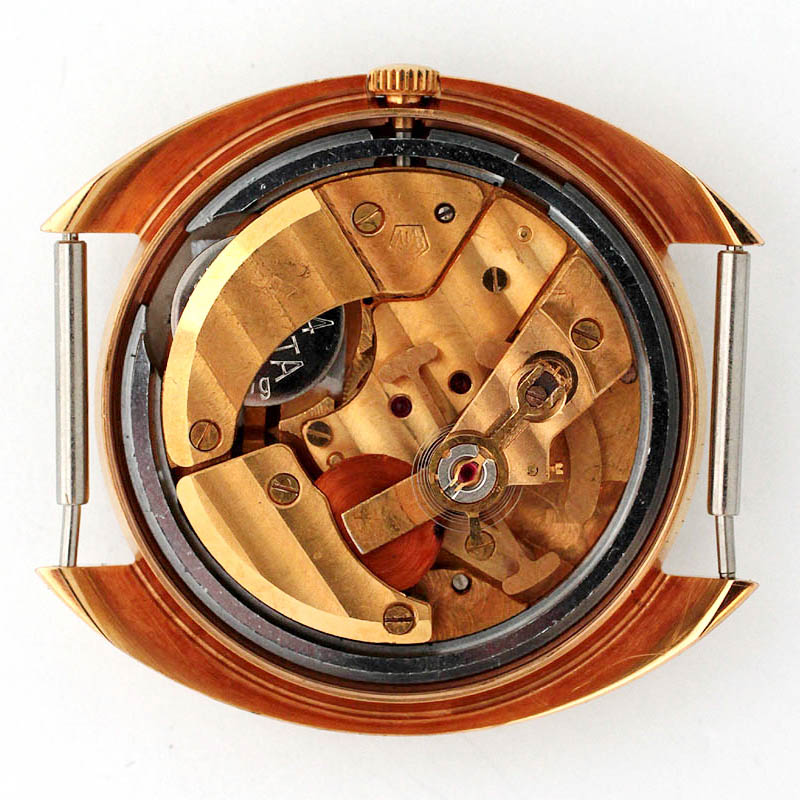

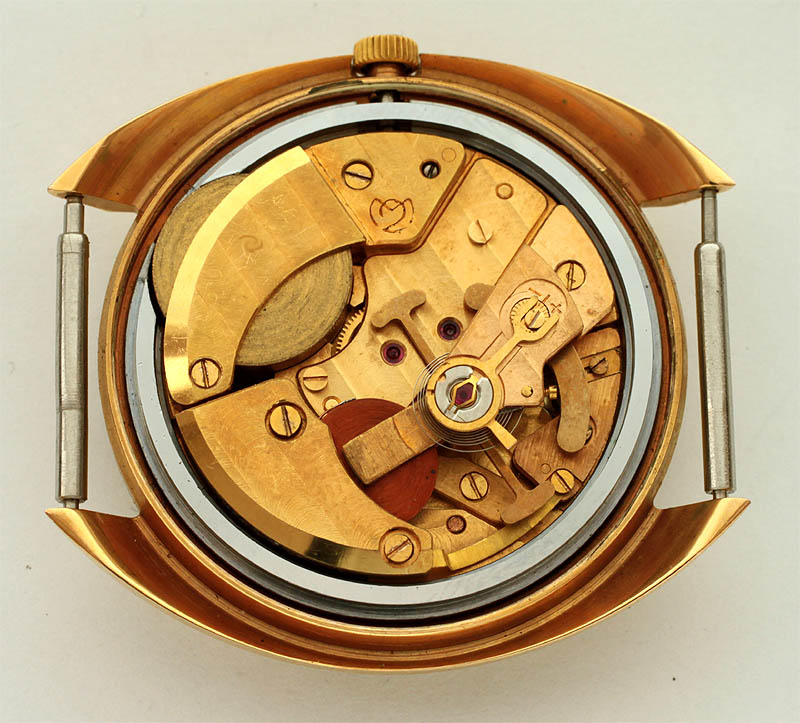

1 и 2 фото - найдите 10 отличий

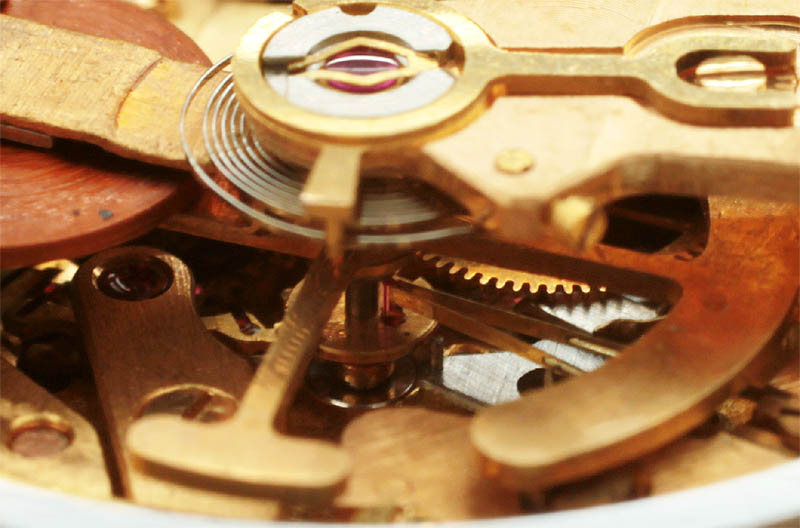

3. фото контактная группа, управляемая балансом - полностью идентична часам НИИ - Космические

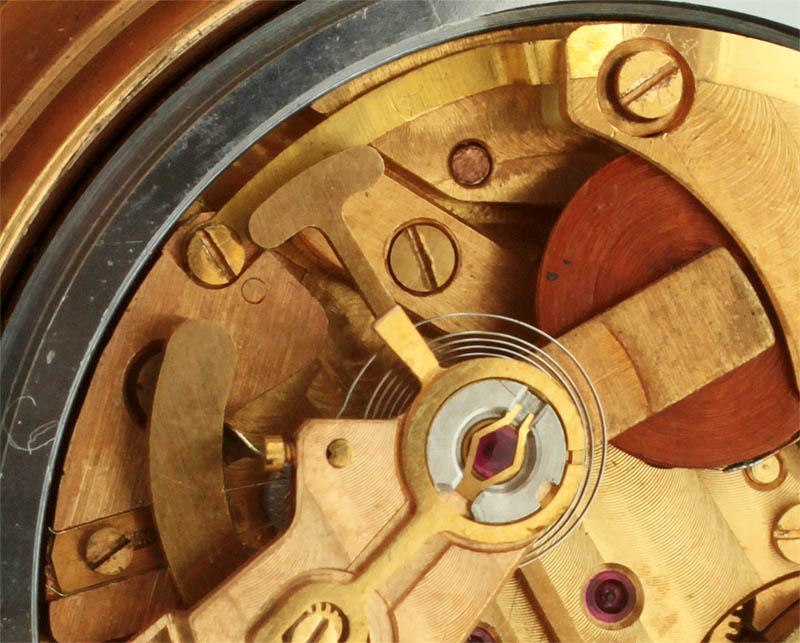

4. Вид сверху на контакты

[Андрей Бабанин]

Кстати, возможно с Луча оснастка ушла на ПЧЗ, где уже пробовали иное расположение катушки, хотя мне кажеся, что разработки Ракеты более ранние, чем у Луча и даже 2MЧЗ, т.к. они базируются на совсем раннем типе платины, встречаемому в начале 60-х (так называемый Хамильтон с креплением батарейки проволокой и прямым мостом баланса), в то время как тип платины с креплением батарейки мостиком и изогнутым мостом баланса присуще фирме Epperlein.

[ser34]

Андрей Бабанин Согласен, я ранее ознакомился с этой темой....видимо Луч собирался из деталей 2МЧЗ с внесением небольших изменений.....
Вполне возможно, что было передано оборудование и чертежи со 2МЧЗ в Минск, по годам завершение производства 114ЧН и начало освоения 4М вполне совпадают.

Надеюсь в ближайшее время тема будет раскрыта в полном объеме.

[ser34]

Немного фото.....3054 и ранние модификации 3055... На втором фото мост баланса характерный для 3054, без "выреза"

.info/org/112facc43aa593cfb924bc32662439c05d5435302928397.jpg" border="0" alt="" valign="bottom" />

[Андрей Бабанин]

Сергей,
А последние -разве ранняя? Единственное не нашел желобка под держатель батарейки, а так система регулировки колесной системы как на большинстве поздних. Еще вроде у баланса противовес у ранних был желтый, а затем белый. Вообще я никак не могу нащупать эволюцию калибра, как он развивался (менялся), хотя для датировок это помогло бы.
