Электронно-механический "Луч"

[harris1969]

Поменял секундную стрелку,на более характерную,для 3055
ранего образца,с длинным противовесом.

[Farmazon]

А как они ходят - это просто чума! Какой звук! Часовая мина!
Это Вам ,Владимир ,спасибо, Вы - энтузиаст.
С помощью часовщика одни собрать из трех не сложно,а вникнуть и оживить остальные два экземпляра - достойно уважения!

[WhiteLion]

Добавился в моей коллекции ещё один Луч 3055, 10-й по счёту.

Вот фото продавца:


Этот экземпляр оказался в позолоченном корпусе, с толщиной покрытия 5 микрон. Приехали эти часы ко мне в субботу, 6-го декабря и оказались, как ни странно, на ходу. Это, нужно сказать, первый случай в моей практике. Тем не менее, это не спасло этот Луч от репассажа механики и переделки электронного блока. По механике был выкрошен камень на мосту центрального колеса и ослаблен фрикцион. Из-за износа пришлось также заменить и ленточную пружину, поддерживающую секундный триб. Как при этом работали эти часы, я не знаю.

Ну, а дальше наведение лоска - чистка корпуса и полировка стекла.

[harris1969]

Поздравляю,Сергей,с отличным пополнением!
Извини,проглядел.
У меня тоже новинка-браслетный 3055 удалось выменять.
Пока показываю,как есть!
Но часы на ходу!!!
Продемонстрирую на следующей неделе,что из него получится.

У меня два ЛУЧа в таких позолоченных корпусах,надпись Au,
визуально,больше на 10микрон похоже.
По-выпуску это ,кажись,1981г,т.е. как раз в этом году толщина позолоты
была уменьшена до 5 микрон.
У меня это шестой по счёту,но есть ещё два донора,которыерано или поздно
восстановлю.
Главный затык-катушки.

[WhiteLion]

Володя,
отличный у тебя экземпляр, поздравляю! Уверен, ты из него сделаешь конфетку.
Да, катушки - отдельная песня. Очень в немногих случаях удаётся восстановить хотя бы одну.

[Purei]

Комрады, ищу корпус на этот луч 3055 без потертостей с тыльной стороны.
Предложите, по обмену или еще как договоримся....

[harris1969]

Конфетка пока не получилась,но часики стали,существенно,лучше выглядеть!
Демонстрирую промежуточный этап.
Браслет из Новосиба едет.

[harris1969]

Ну вот,получил сегодня,точнее уже вчера,браслет из Новосибирска.
Можно сказать,почти идеальный,если бы не царапина,на одном звене,
а так,даже потом не поточен.
Не совсем конфетка получилась,но в целом,доволен!
Мож ещё цифер,получше встретится.
Заодно с браслетом,вот такой ЛУЧик приехал.
Механизм-на ходу,только грязный.
Полный аналог,того ЛУЧа,что предшествовал браслетному,1979г
ранний вариант с винтовой крышкой.
Этот ещё не смотрел какого года,предполагаю тоже 1979.

А плата,однако с сюрпризом,кварц не гробик,а цилиндрический.
Впаян на заводе-следов перепайки нет ,всё промазано красным цапон-лаком
и цилиндр кварца приклеен лаком к плате.
Транзисторы не замазаны белой краской,а тоже залиты прозрачным лаком.
Отсюда,делаю вывод,что этот ЛУЧ чуть более раннего выпуска,чем тот,что у меня имеется,
может 1978г или начало 1979.
В 1977г микросхема была позолоченной и по меху были отличия.
Изнутри крышки,имеется надпись,свидетельствующая,о том,что часы обслуживались 29.10.90г(однако!)
Вероятнее,даже чинились,а не обслуживались,т.к. катушка и мост баланса характеры для 3055 более поздних годов вып.
катушка крепится к текстолитовой плате,для ранних характерна карболитовая основа,
а на мостике выбито SU,что характерно,для 3055 самого позднего периода вып.(1982г)

[harris1969]

В последнее время увлёкся этой замечательной моделью часов.
И хочу сделать небольшой обзор,по радновидностям оформлений ЛУЧ 3055,
а в дальнейшем,рассмотреть и другие аспекты,связанные с этими часами.
У меня имеются не все разновидности оформлений,по сему,воспользуюсь
фото и ваших часов,уважаемые господа!
Самым ранним,было классическое оформление с голубым ,,располовиненным"
циферблатом,наиболее ранний образец,который выложил наш уважаемый
форумчанин ПОБЕДА,датируется 1977г(жаль фотки слетели),характеризуется:
раннего типа корпусом(не буду повторяться показывал в сравнении,см.пост 240),ранним механизмом,сек стрелкой с длинным противовесом,мин.,час.-стрелки без белой полосы(может по выпуску и более ранние существуют).
На фото №1 показываю в сравнении раннюю и позднюю версию такого оформления.
Фото №2 и 3- парный к нему позолоченный с серебристым циферблатом,
в ранней и поздней ипостаси, соответственно.
По корпусу этой разновидности ни чего не могу сказать,была ли ранняя,
с винтовой крышкой модификация.
По всей вероятности,существует ещё зелёный в хромированном корпусе
3055 такого типа оформления,есть очевидцы,но вот фото,к сожалению,
отсутствуют.
Фото №4,№5,№6,№7,№8- ЛУЧи 3055,с однотипным циферблатом с узкими
индексами в различных цветовых и с различными покрытиями корпуса(хром,позолота).
(На фото №8 цвет циферблата тёмно-синий,а не чёрный.)
Эта версия более позднего вып.1980-1981г,соотв.была только в позднем
типе корпуса и с позднего типа механизмом.
Фото №9,оформление которое стоит особняком и не имеет пары в позолоте
(а может имеет) серо-голубой гильошированный циферблат с
полной оцифровкой арабскими цифрами.
Фото №10,№11 браслетный ЛУЧ 3055,соответственно, в хроме и позолоте.
В позолоте кольцо имеет коричневый цвет,а не чёрный,как это может показаться.
По выпуску,браслетная модификация,самая поздняя,датируется где-то 1982г.
Может у кого-то есть другие варианты-поделитесь фотографиями,уважаемые!
P.S.

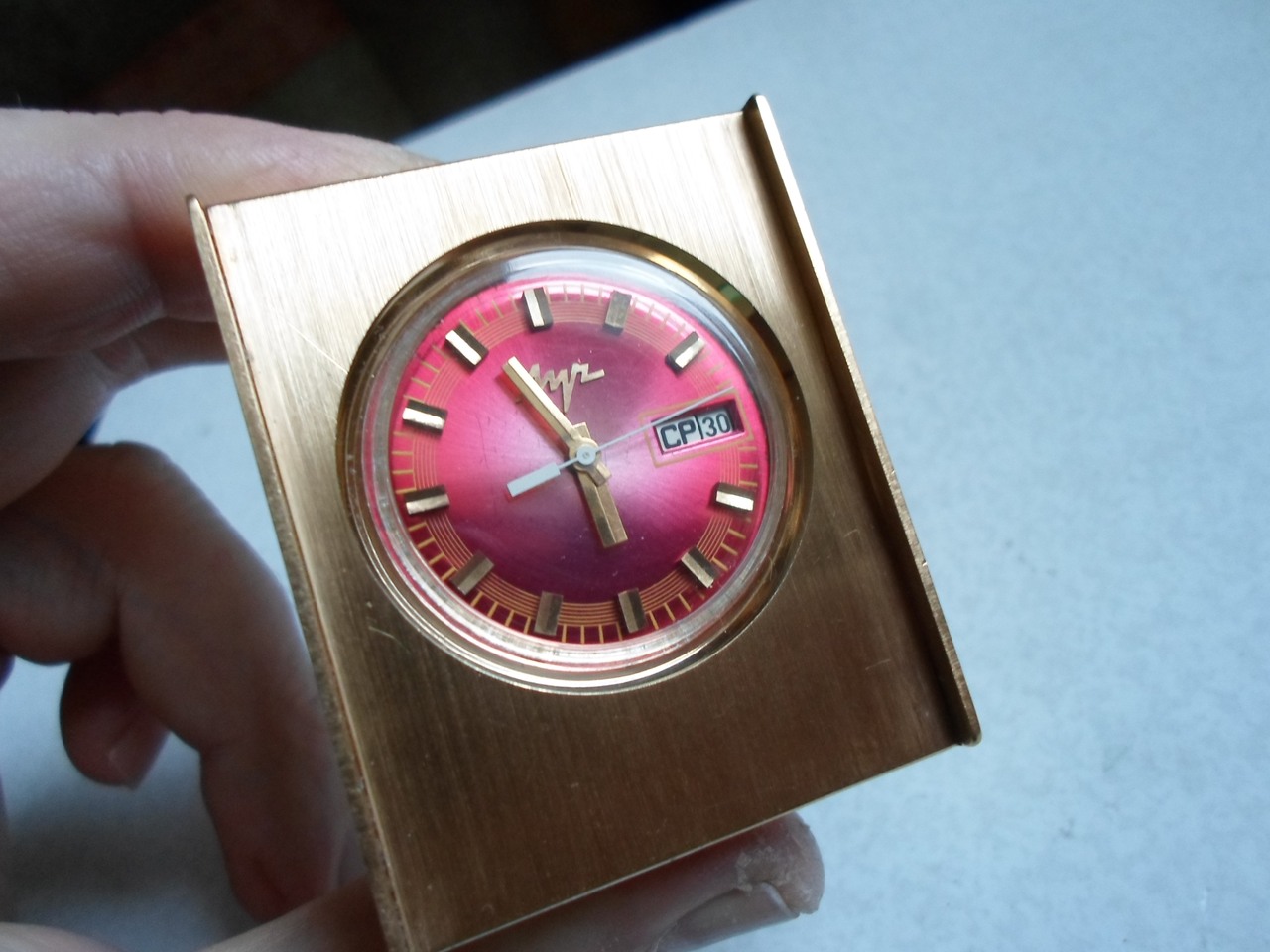

Дополню мой обзор,фото настольного 3055,владельцем которого,
является ув.Vilos.
Это ,по всей вероятности,версия экспериментальная,потому,что даже
по-механизму это некий гибрид ЛУЧа 3055 и 3045,имеется в виду, электонная часть.

[siealex]

А плата,однако с сюрпризом,кварц не гробик,а цилиндрический.
Впаян на заводе-следов перепайки нет ,всё промазано красным цапон-лаком
и цилиндр кварца приклеен лаком к плате.
Транзисторы не замазаны белой краской,а тоже залиты прозрачным лаком.
Отсюда,делаю вывод,что этот ЛУЧ чуть более раннего выпуска,чем тот,что у меня имеется,
может 1978г или начало 1979.

Не было еще такого кварца в те годы, он появился лет на пять позже.
