Винтажики 2

[Notgreedy]

CASIOTRON S-17 К сожалению модульумер(разъело токопроводники) но корпусок приятный =модуль подберем.

[nicle123]

сегодня попались вот такие женские. Обычно к женским равнодушен.но эти поднял. сделано в Гонконге.

[Андрей Бабанин]

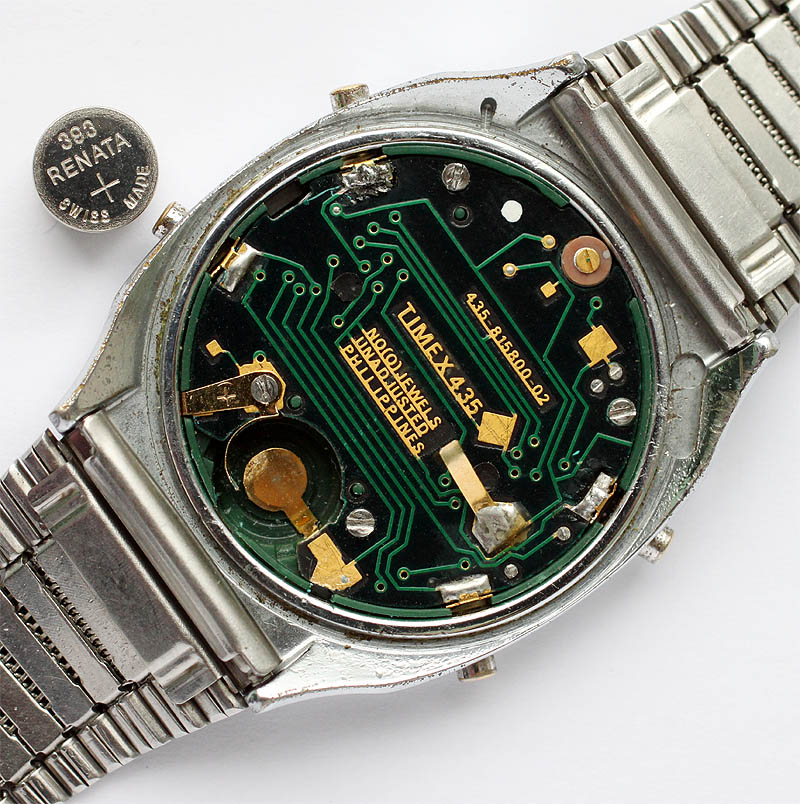

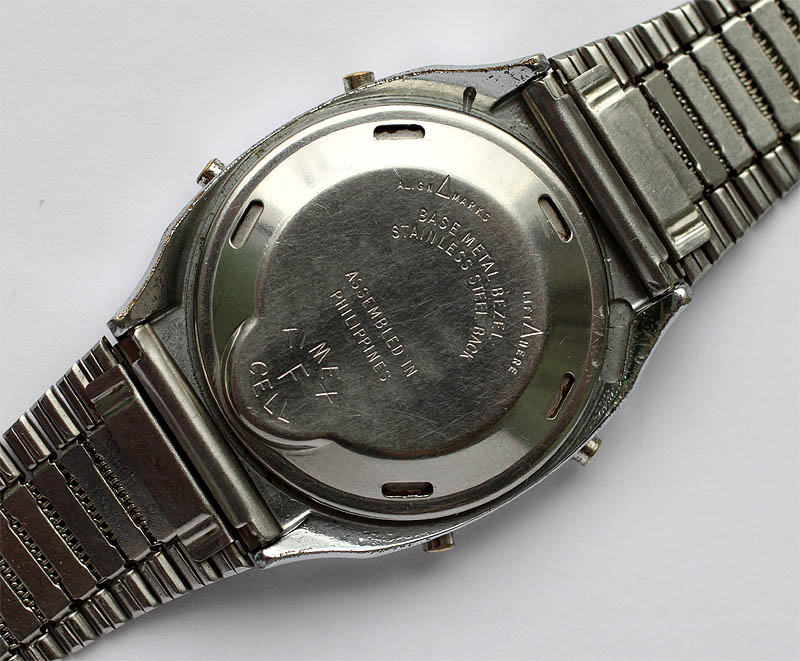

Таймекс недурственный откопал в хламе. Поставил батарейку - достаточно редкую сегодня 393. Часы оказались вполне работоспособными, а минуту работающий будильник даже мертвого разбудит!

[Aleksandrturbo]

Добрый день прикупил Часы OPTEL но чего-то не понимаю что с дисплеем или виновата Микросхема ?

[siealex]

Ход при этом есть? Похоже на отвал общего провода дисплея.

[Андрей Бабанин]

У меня на одной периодически сходный глюк - инверсное изображение, когда не горят рабочие сегменты, но горят нерабочие. На часах на фото 12:23, затем 12:25. Что-то с дешифрацией в чипе.

[Aleksandrturbo]

Двоеточие еле заметно но мигает

Тут общий проводник один если Я не ошибаюсь , если он не работал то ничего не видно было бы, когда Я снял индикатор рассмотрев его по ближе, Мне показалось что внутри что то есть , как будто там ещё одно стекло как сендвич

[Андрей Бабанин]

Исходя из логики остается лишь чип дешифратора. Я свои проверял. 64 Гц с делителя ОК, напряжение на дисплее ОК, частота на дисплее также есть, сам дисплей также в порядке, раз сегменты видны - кристаллы не испарились. Остается лишь чип-паук.

[Aleksandrturbo]

Андрей а можно ли весь дисплей запитать чтобы проверить от блока питания чтобы точно видно было

[Андрей Бабанин]

Понаблюдайте за работой дисплея в инверсном режиме. Думаю, что все сегменты отобразятся. Можно проверить холодным паяльником, держа дисплей в руке и касаясь жалом дорожек дисплея.
