Камертонные часы весна не работают.

[dmvt1]

В приложенном файле кусок схемы от ППЧ-7 со схемой типового триггера-делителя. Триггер типа Б. 3 вход, 5 выход. 1 и 2 питание.

[elektric21]

Сообщение от dmvt1

В приложенном файле кусок схемы от ППЧ-7 со схемой типового триггера-делителя. Триггер типа Б. 3 вход, 5 выход. 1 и 2 питание.

Ну а схемка делителя от Весны ?
Мой рисунок правильный /обвязка 217НТ ?

[dmvt1]

Я не думаю, что в Весне что-то радикально иное. К217НТ3 всего лишь четыре транзистора в одном корпусе. Можно два триггера на одной микросхеме собрать.

[elektric21]

Не подскажите что не так?Выпаиваю -проверяю.Транзисторы целые.Сопроты 1.8м и 100к в пределах поцентов.Кондеры пробовал другие.Работать не хочет Я имею ввиду 217нт3 /делитель/. ???Спасибо.

[siealex]

Бывают случаи, когда транзистор звенит как целый, а под нагрузкой уходит в утечку. Я бы не возился с древними микросборками, а собрал бы позднюю версию схемы на 176 серии.
В делителе должно быть семь (возможно, восемь) триггеров. Они не работают все до единого? Если да - проблема может быть не в них, а в повышающем преобразователе, который из 1.5 В от батарейки делает 6..7.5 В для питания схемы.
Если же не работает один конкретный триггер, самый простой способ проверить - поменять местами его микросборку со следующей по порядку. Неисправность сдвинется дальше - микросборку в мусор.

[elektric21]

Сообщение от siealex

а в повышающем преобразователе, который из 1.5 В от батарейки делает 6..7.5 В для питания схемы.
Если же не работает один конкретный триггер, самый простой способ проверить - поменять местами его микросборку со следующей по порядку. Неисправность сдвинется дальше - микросборку в мусор.

1.С точностью наоборот- 1.1-1.2В.

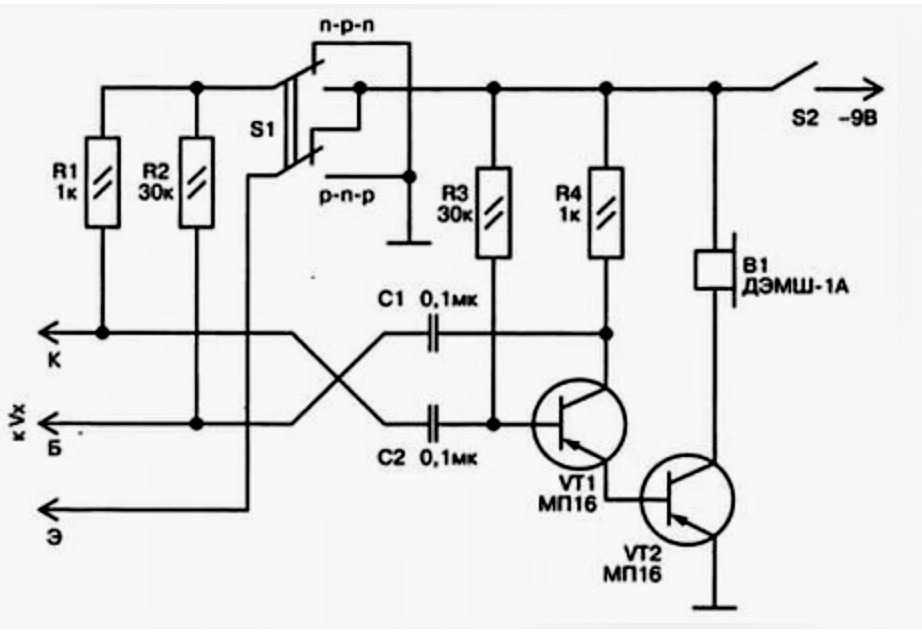

2Вы просто наверное не видели эти дорожки на плате-где больше подходит- руками не трогать или паять не больше двух раз.Насчет проверки согласен.Мультики??- а если так /схемка/??- что изменит?

[siealex]

1.С точностью наоборот- 1.1-1.2В.

Интересно, значит в первой версии не так, как в более поздних. В версии на 176 чипе там повышалка до 5..7.5 В.

[elektric21]

Сообщение от siealex

Интересно, значит в первой версии не так, как в более поздних. В версии на 176 чипе там повышалка до 5..7.5 В.

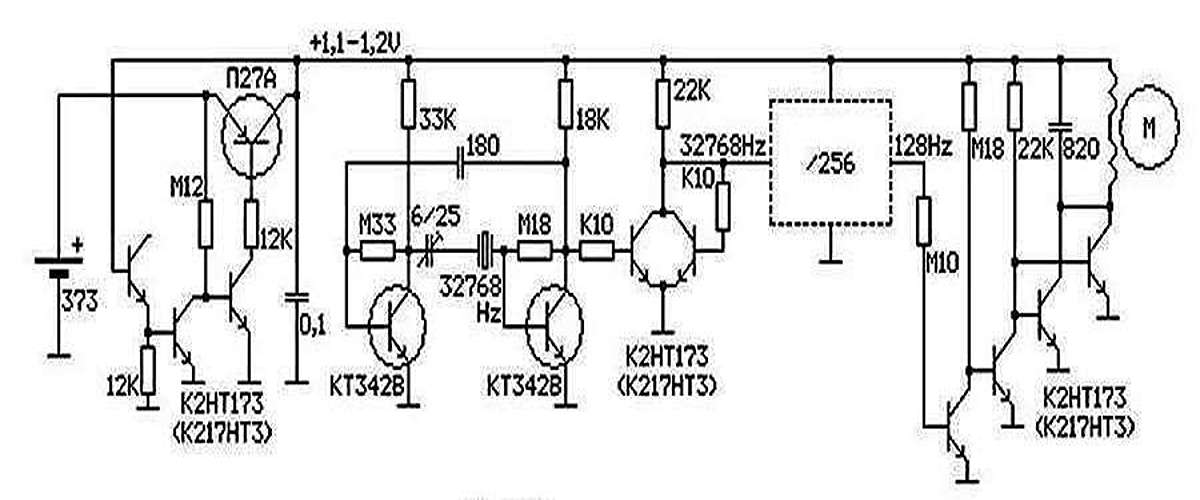

Ну да.Первая схема /выше в постах/ верная.Кстати за все эти годы вижу в первый раз.Еще бы схемку /оригинал/ -самого делителя увидеть.Я нарисовал- но вдруг что то не так.
Мои.......

[nevenbekriev]

А у Вас схема правильная.



Только надо установить что не так в ней работает. Как начало, проверьте закорочиванием база-емитер отпертого транзистора, переключается ли тригер. Если переключится, закорочивайте базу другого транзистора, перелкючается ли опять?

[elektric21]

Сообщение от nevenbekriev

Только надо установить что не так в ней работает.

Вот именно!.Метод "закорачивания" не очень мне кажется подходит.Что то работает-далекое от истины.Здесь мне кажется надо создать условия для четкого переключения.То есть какие напряжения должны быть для питания тр-ов. Неизвестно.?Одно понятно.На выходе должен быть такой размах как и на входе , но с частотой вдвое меньше.Остается играться с сопротами.Вот только какое отношение подбирать???
