Камертонные часы весна не работают.

[Ed111]

Подскажите нормальную мастерскую в Москве. В округе одни менятели батареек остались

[Ikorshunovich]

Сообщение от Ed111

Подскажите нормальную мастерскую в Москве. В округе одни менятели батареек остались

Вот тут мастерские, пишите, узнавайте:http://forum.watch.ru/forumdisplay.php?f=85

[elektric21]

Добрый день.Стали мои часики.Вот такая картина на входе делителя Это правильно /фото 1-2/ ? На выходе Уже сигнала ???
Я так понимаю -частота должна быть в двое меньше на каждом следующем каскаде.
Можно ли проверить исправность тр-ов не выпаивая м/с.?
Спасибо.

[elektric21]

Прошла почти неделя.И никто не ответил.Видно тема старая.Нет тех мастеров.

[dmvt1]

Правильно понимаете. Только часы у Вас и только Вы знаете где смотрите сигнал. Там делитель на 256 и на каждом этапе частота должна делится на два. Левая часть - стабилизатор напряжения на 1.1 В. Далее кварцевый генератор на 32768 Гц, делитель на 256 и усилитель мощности для питания камертона. Собственно это не в чистом виде камертонные часы, как те же Bulova Accutron или Слава-Транзистор, а кварцевые с камертонным двигателем. Там просто катушка камертона запитывается кварцованным сигналом с частотой 128 Гц. Так что это чисто цифровое устройство где все должно быть просто и прозрачно. Либо работает либо нет.

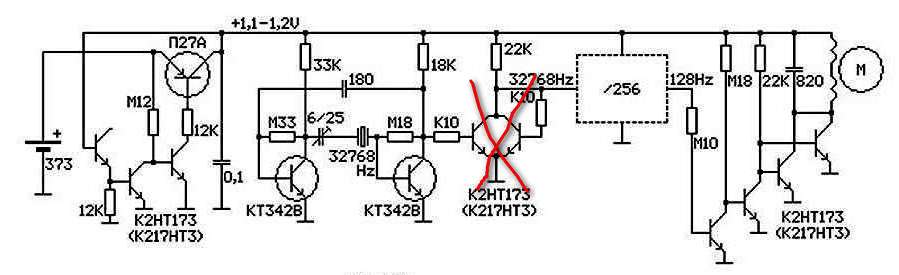

Вот схема, она с этого форума.

[siealex]

Судя по фото платы, там гораздо более ранняя версия на гибридных микросборках, а не на 176 серии.

[dmvt1]

Так верхняя схема на листке именно на 217 микросхемах. Там только делитель не прорисован, т.к. он однотипный 9 ступеней и на 2 листа схема разрастется.

[Ed111]

А на схеме одна ступенька есть?

[elektric21]

Спасибо за ответы.Вы правы- версия наверное первая. Схемы никогда за 44 года так и не увидел.
Вы правы.Цифровая... А тут на входе на делитель четкий сигнал , а дальше чушь какая то с помехами.
Кондеры подкидывал.Сопроты в пределах 100к и 1.8М +-/Сборку не выпаивая?- подрезал дорожки -подрезал-проверил. Выпаял /если в курсе какая там плата отвратительная. 2-3 пайки и и--./ Поверил двумя мультиками и даже таким /фото/.Нормально звонятся танзисторы. Ставлю на место- чушь какая то. Что то не то.А с другой стороны на входе сигнал нормальный Пока не понял.

[elektric21]

Сообщение от dmvt1

Так верхняя схема на листке именно на 217 микросхемах. Там только делитель не прорисован, т.к. он однотипный 9 ступеней и на 2 листа схема разрастется.

Ну а саму схемку можно ?/или в личку/?.
1.И обвязка там рис.........
2.этого элемента нет. Вместо 342-3102 стоят.
