Чистка и смазка Янтаря ОЧЗ для начинающих

[wizard75]

Сообщение от Sashun

Позвольте, уважаемый, Вам возразить.
Эта оська пендельфедера диаметром 0,8 мм - из мягкой стали (я делаю из канцелярской скрепки). А пружина пендельфедера закалена минимум до HRC 50. Поэтому никак отверстие в пружине не разобьется - чудес не бывает. Да и соединение НЕПОДВИЖНОЕ - обжатая на пружине обойма БЕЗ ЛЮФТА вставлена в соответствующие прорези.

Во-вторых, ОБЕ обоймы пендельфедера ВООБЩЕ НЕ НАГРУЖЕНЫ. Нагружены весом маятника сама пружина - на растяжение и оси пендельфедера - на срез.
Ежели Вы разберете заводской пендельфедер, увидите, что в местах соединения ЗАЧЕКАНКОЙ половинок обоймы пружина имеет ВЫРЕЗЫ, дабы на обоймы не передавалисьь осевые усилия и чтоб пружину не деформировать.

Наличие у пендельфедера обойм - сугубо технологическое, для упрощения производства, снижения брака и повышения надежности. Надежности - при эксплуатации - там малоумелые пользователи "ручками шарят".

Тогда поясните почему на заводских пендельфедерах произведена зачеканка как на фото. На самой гибкой пружине явные следы зачеканки, фактически жесткое соеденение деталей. Правда один из 4 сломанных пендельфедеров зачеканен как вы пишите, но он от четвертых часов (второе фото). Получается делали и так и так.

[4MASTER]

Эти накернения абсолютно ничего не дают ! Если бы их не было, все работало точно так же ! А там где боковые пазы , задумка - что боковинки отдельно и склепаны двумя боковыми штырьками , проходя через эти пазы ! Но исполнение с согнутой боковинке... И эти пазы не работают тут .

[wizard75]

Тогда может быть зачеканить новую пластинку , как было сделано первоначально. И дело с концом.

[smalnik]

Сообщение от smalnik

Часы бьют на 2 минуты позднее ровного времени. А хотелось бы чтоб тютелька в тютельку было. Как правильно отрегулировать?

Разобрался с ходом. Извиняюсь, сам затупил. Поставил не правильно часовую стрелку и поэтому гайкой и "гравером" стрелку не прижимало. А так у стрелки люфт в минуты три-четыре. Перевернул стрелку и зафиксировал ее в момент боя . Теперь все точно.

[4MASTER]

Сообщение от smalnik

Поставил не правильно часовую стрелку и поэтому гайкой и "гравером" стрелку не прижимало.

Наверно все таки минутная стрелка !

Сообщение от wizard75

Тогда может быть зачеканить новую пластинку , как было сделано первоначально. И дело с концом.

берите пол-мм латуньку . Согните пластинку но не до конца , обточите в размер . далее вставьте пласстинку федера и сожмите в тисках . Далее сделаете отверстие под штырек.

[Dima343]

считаю, что одного только соединения накладок за счет штырька недостаточно
и ОЧЗшный пендельфедер вряд ли может служить примером того, как правильно должен быть сделан пендельфедер

в месте выхода пластины из накладок не должно быть зазора

в противном случае при разных амплитудах эффективная длина пендельфедера может изменяться

раньше я склепывал накладки заклепками и дополнительно проклеивал


сейчас пайка решает все вопросы, и по отсутствию зазора, и по прочности на разрыв, и не так трудозатратна

современные пендельфедеры (тот же Хермле) соединяются точечной сваркой, такой метод удобен при массовом производстве, и обеспечивает равномерное распределение нагрузки с гибкой пластины на накладки

[smalnik]

Сообщение от 4MASTER

Наверно все таки минутная стрелка !

Да, совершенно верно. Сорри, ошибся.

[4MASTER]

Сообщение от Dima343

в противном случае при разных амплитудах эффективная длина пендельфедера может изменяться

Ха ха Что это ? Икс игрек и еще какая то математика ?!

[Sashun]

Мы можем долго дискутировать. Но, важно понять, что, как я уже писал выше:

"ОБЕ обоймы пендельфедера ВООБЩЕ НЕ НАГРУЖЕНЫ. Нагружены весом маятника сама пружина - на растяжение и оси пендельфедера - на срез....

Наличие у пендельфедера обойм - сугубо технологическое, для упрощения производства, снижения брака и повышения надежности. Надежности - при эксплуатации - там малоумелые пользователи "ручками шарят"."

Технология ремонта существенно отличается от технологии серийного и масового производства. Имел бы контактную сварку и штампы - не заморачивался бы с ручным вырезанием деталей и их соединением.

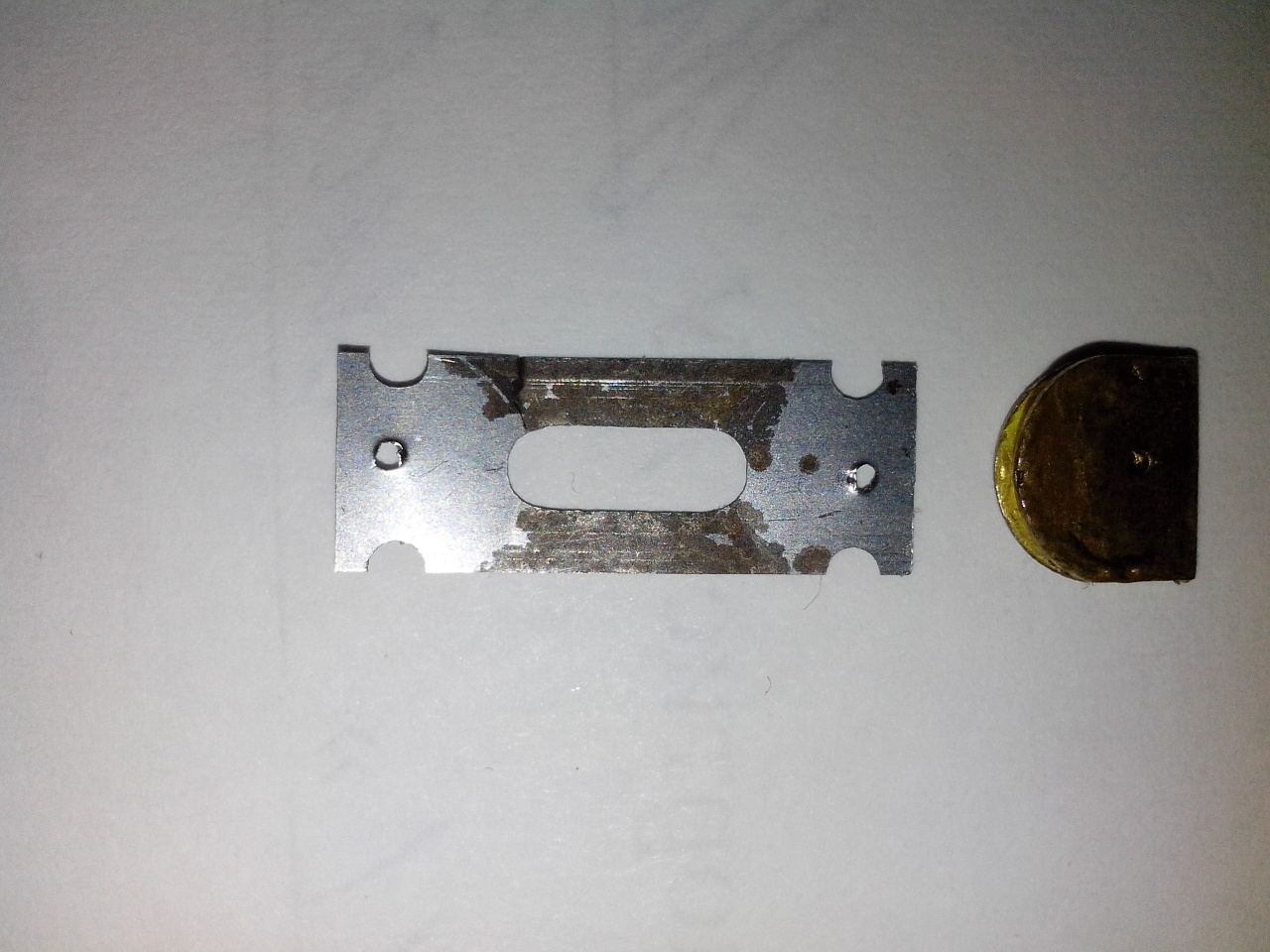

На фото - исходный материал для вырезания пружины пендельфедера и готовая сборка. Обоймы в последнее время - из жести консервной банки, оськи - из канцелярской скрепки. Результат = "быстро. дешево и сердито" .

[CCCP-2]

Друзья, помогите с настенными часами. Никогда крупными часами не занимался, поэтому возникла проблема.
Достались мне, так сказать, по наследству часики, Сердобский часовой завод.

Висели себе, ходили точно. Заводки хватало на трое суток. И тут я увидел у Харитончука в книге про этот механизм (Янтарь, 89121), что завода должно хватать на неделю. Разобрал, выкупал в бензине, собрал, смазал. Часы стали идти от одной заводки 8,5 суток, но при этом начали хорошо спешить, 8 мин/сут.
Потихоньку опускал диск маятника, в итоге точность отстроил, но часы идут опять трое суток от одной заводки.

Подскажите, что сделать, чтобы часы ходили положенную им неделю от одного завода? По книге Харитончука получается, что вся проблема в скобочном (анкерном) валике. Как его правильно отрегулировать?
