Чистка и смазка Янтаря ОЧЗ для начинающих

[nevenbekriev]

Представлю простую схему настройки боя Янтаря. Такой подход пригоден с маленькими вариациями к большинству механизмов такого типа.

Предположим, что механизм Янтаря уже был разобран, хорошо очищен, собран и правильно смазан. Но бой работает неправильно, т.к колеса зацепились уже по другому, что есть нормально.

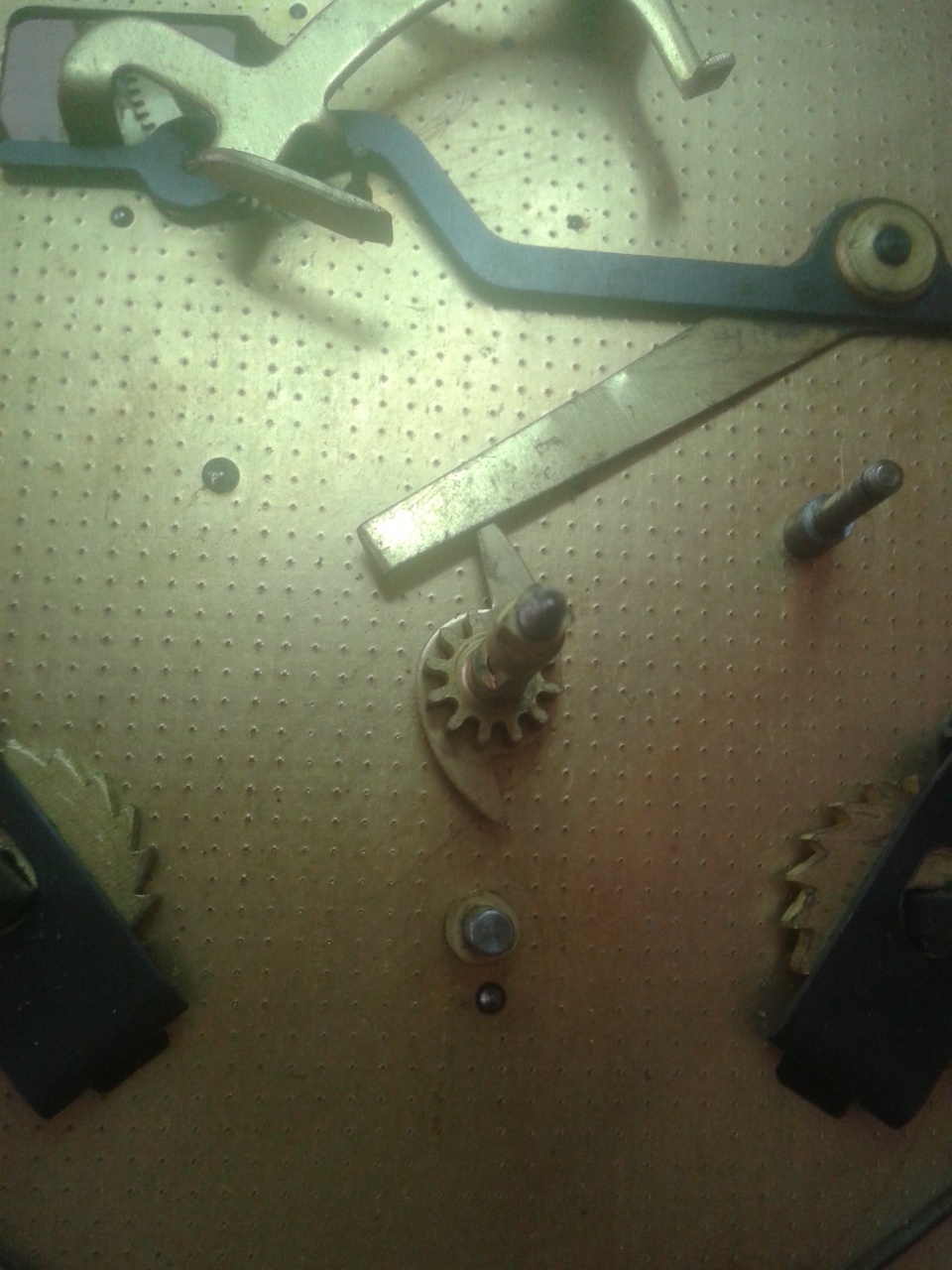

Прежде начать настройку, нужно немножко разобрать со стороны циферблата. Приводим механизм в состояние как на фото 3





Ставим на место только этот рычаг.


Минутный триб ставим как на фото, чтоб рычаг спуска боя был отпущен внизу и не препятствовал вращению колес.


Сделал видео чтобы показать что нужно сделать. Запускаем бой вручную столько раз, сколько нужно чтобы оба молоточка упали вниз. Когда сдвоенные молоточки упадут, механизм боя находится в подходящем состоянии для следующего шага настройки.
https://www.youtube.com/watch?v=MxntlGlrzIY


Удерживаем ветрянку пальцем чтоб колеса не двигались и ставим на место улитку. Ставим ее так, чтобы ее ось, штифт и цапфа якоря были на одной прямой линии как на фото (штифт улитки в середине).


Проверяем поведение боя. При запуске вручную должен работать так
https://www.youtube.com/watch?v=FkvI5GJuxkM

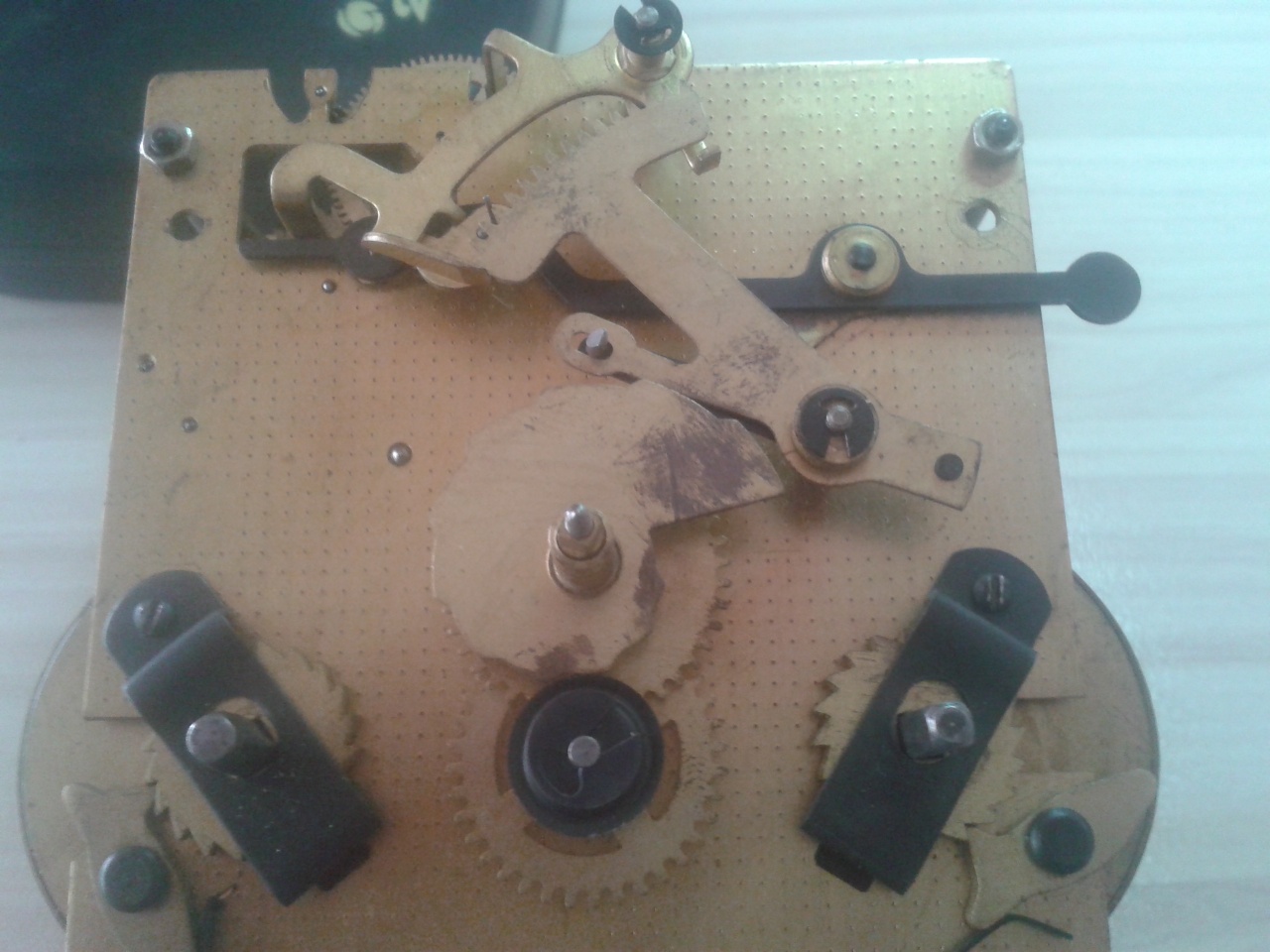

Уже можем собрать все остальное. Часовое колесо должно стоять так, чтобы штифт гребенки падал в середине ступеней, а не на границах. Бой должен уже работать корректно.


НО.....
Мой Янтарь все таки отказал работать корректно! Бои не запускается при перевода стрелок. И причина - видна на фото


Какая незадача! Кто-нибудь видел такое? Латунная часть рычага болтается
Рычаг припаял.


Важно сохранить правильный угол между частей рычага. Проверяется это так - детали должны стоять как на фото.


Все уже работает корректно
http://youtu.be/3SuoEGYnXJc

[Dima343]

какую-то паршивую латунь на ОЧЗ закупали, барабаны трескались, рычаги ломались
в той же Весне никогда такого не было, ничего не ломалось, только могли быть выработки
жаль что не делали маятниковую Весну с боем
а возможно дело не в латуни, а в технологии
в Весне барабаны выточены из цельной болванки латуни, в ОЧЗ они составные, и цилиндрическая часть возможно тянутая (как кастрюли вытягивают из плоского стального листа), возможно из-за внутренних напряжений хрупкость

кулачок можно не снимать, а провернуть его на оси в нужное положение

[4MASTER]

Сколько техноляпов в старинных часах , когда каждый производитель искал свое.
Начинаешь на них бухтеть , а потом думаешь - да ладно они уже давно все умерли.... Прощаю...

[Dima343]

так в том то и дело, что Янтарь - не старинные
причем на самых ранних ОЧЗ я проблем с качеством не встречал, а потом их стали делать спустя рукава
да и не искали они свой путь, с немецких скопировали
причем как для простого народа так Г.. делали, а для партийных шишек - четвертные напольники ОЧЗ - как любой немец качеству позавидует

а Весна часы хорошие, только при одном условии: их новыми надо сразу разобрать, полирнуть все цапфы нижних (силовых) колес и валов барабанов и снова собрать

[Андрей Крукович]

Сообщение от nevenbekriev

Какая незадача! Кто-нибудь видел такое? Латунная часть рычага болтается
Рычаг припаял.

Увы, но это частая причина у Янтаря, даже можно сказать, что постоянная.
Редко попадается Янтарь с целым рычагом, чаще сломанный или уже запаянный.

[Silentmaster]

Здравствуйте, уважаемые часовщики!
Мой Янтарь приехал к месту постоянного жительства. Пока вез, видать, растряс, и часы захондрили. В итоге, поставить их на ход с маятником так и не получилось. Без маятника идут бодро, но стоит только его подвесить, останавливаются мминут через пять. Пендельфер целый. Подвес маятника не погнут. Поводок, в щель которого он входит, выставил так, чтобы подвес окапзывался по ее центру.
Дома часы работали с маятником. Вез в машине, со снятым подвесом, снятым маятником и поводком, приклеенным к платине скотчем. Часы лежали на полу машины горизонтально.
Что я сделал не так, и как их снова подружить с маятником?
Заранее большое спасибо!

Отдельная благодарность мастеру за подробный рассказ о настройке боя.

[Dima343]

выкачка в норме?

[nevenbekriev]

Да, выкачка. Если все как написано, тогда часы должны идти. Ход должен быть равномерным. Время между "тик" и "так" должно быть равным времени между "так" и "тик". Достигается перемещением нижней части корпуса влева или вправа. Если часы при равномерном ходе стоят криво, значит выкачка неправильно сделана. О етом уже писали, но сначало проверьте как часы идут когда ход равномерный, несмотря на то, что стоят криво.

[Silentmaster]

Господа, спасибо за совет. Буду проверять выкачку. Вообще странно, что часы так плохо пережили транспортировку. С виду кажется, что такой механизм должен при ядерном взрыве уцелеть, а вот ведь нет: сплошные нюансы и регулировки.

[viorica]

Уже писала в другой теме, отправили сюда

"Есть у нас часы ОЧЗ Янтарь настенные с боем, старые, но любимые. Накрыл их глюк, стали бить не ровно в час-полчаса, а в 05, 35 минут и не столько раз сколько надо, а вообще от балды... Сносили в мастерскую, там что-то поковыряли, вернули на родину, глюк остался
В общем, решили что-то поковырять самостоятельно, из корпуса вытащили, циферблат сняли, механизм медицинским спиртом помыли, смазали, обратно в корпус засунули - не тикают часы, маятник качается - тиканья нет, из корпуса достаешь, на стол ставишь - тикают, а на месте - никак
В чем беда, что делать? Пациент скорее мёртв, чем жив или наоборот? Что делать?
Не ругайтесь громко, чесслово, был бы специалист, который сделал бы правильно - обратились бы. Проблема с боем, кстати ушла"

Сегодня вытащила часы снова, они уже и на столе тикать не стали
видео вот https://vk.com/video13675675_171416052 качество жуткое, но наверное видно, что скоба колесо не крутит совсем на месте топчется, а потом останавливается.

Сразу скажу, что разбирать боюсь, потому что не уверена, что смогу собрать обратно. Смазывали машинным маслом, может быть в этом беда?
"
