Радиосинхронизация! Все, что касается радио

[NoZvezda]

Сообщение от ploop

авторам этих приложений ничто не мешает брать время с любого публичного NTP-сервера, коих миллион. Но проще же взять системное...

JUNGHANS берет с NTP

[Traveller0968]

Сообщение от NoZvezda

JUNGHANS берет с NTP

Да, но с этим приложением нужна долгая прелюдия, что бы оно начало выдавать то что нужно, ну там, выбрать регион, подождать минуту, пока там все протрещится...

------- ДОБАВЛЕНО ЧЕРЕЗ 15 МИН --------

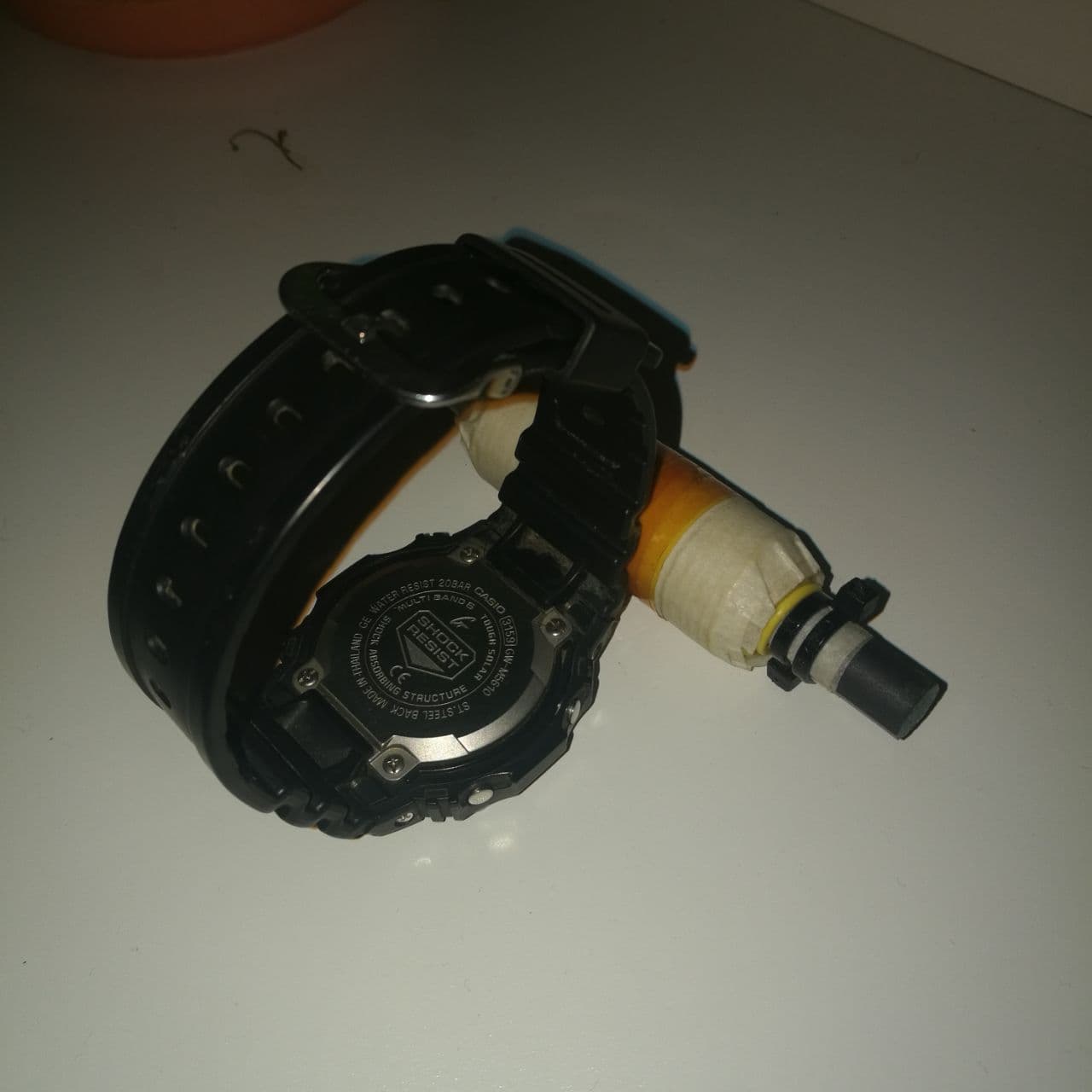

В общем создал на скорую руку колебательный контур из того что было под рукой, т.е. ферритового стержня, провода МГШВ-0,2(хватило примерно на 150 витков) и конденсатора на 5100 pF, поскольку у меня нет специализированного прибора для измерения индуктивности, но зато есть USB осциллограф с функциональным генератором и мультиметр с функцией накопления данных, мне таки удалось вычислить резонансную частоту с первым попавшимся под руку конденсатором, соответственно удалось вычислить и индуктивность, дальше дело техники, не сложный расчет и подбор нужной емкости, опять таки при помощи генератора и мультиметра проверка частоты резонанса, она почти совпала, в реальности она оказалась примерно на 500Гц меньше того что мне нужно было, но если отбросить паразитную емкость, всех проводов и щупов при тестировании, то думаю она стала такой какой и должна быть

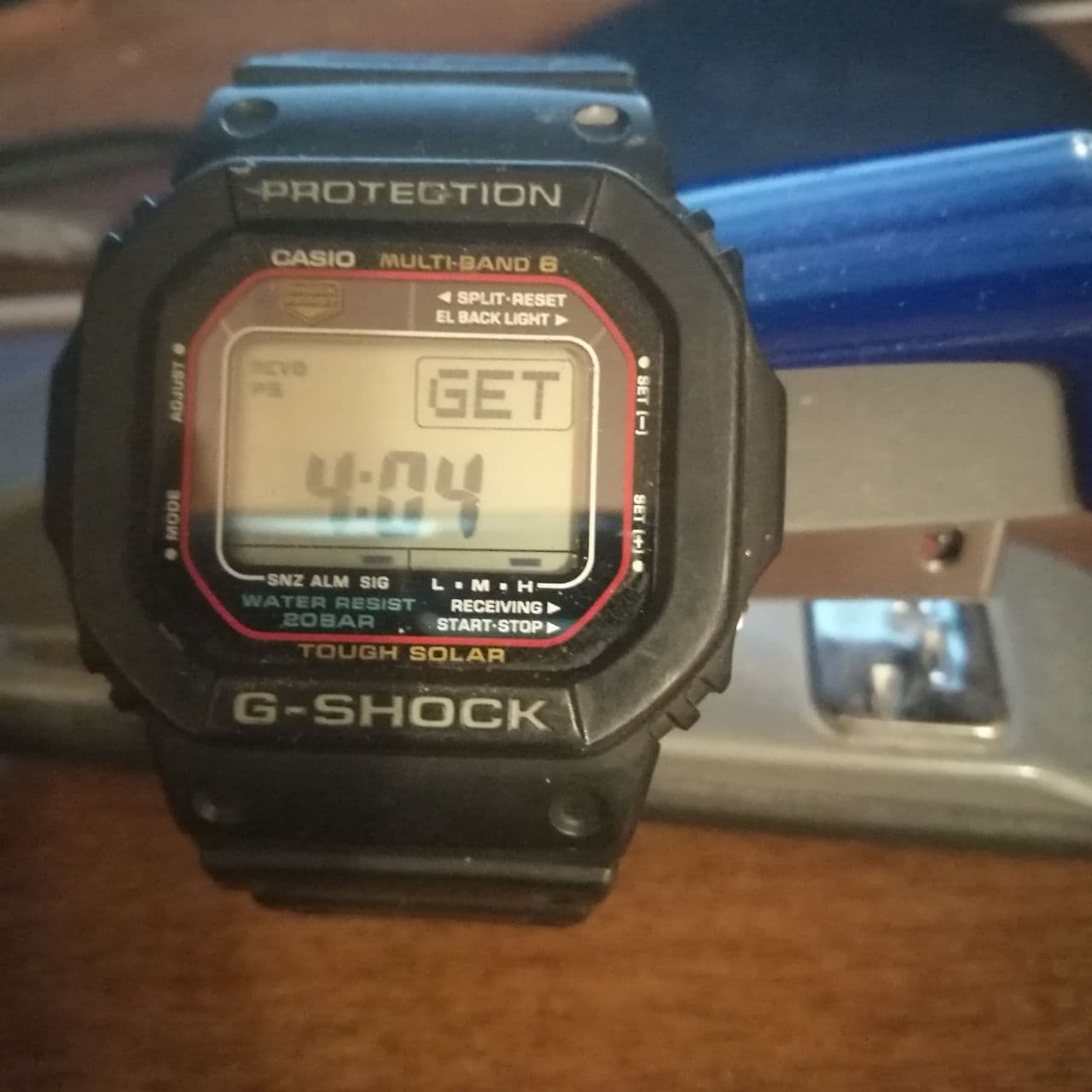

В общем получилось сегодня словить синхронизацию за 4 минуты при помощи сего чудо-девайса при этом следует учесть, что окна смотрят на 180 градусов в противоположную сторону от приходящего сигнала, перед окнами в 50 метрах стоит такой же дом, погода безоблачная, расстояние до источника сигнала 2187 км., в общем условия не благоприятные, но тем не менее...

[chevalier]

Сообщение от Traveller0968

подбор нужной емкости, опять таки при помощи генератора и мультиметра проверка частоты резонанса,

Если частота получилась не очень далеко от нужной можно подвигать катушку на феррите т обр меняя индуктивность подстроить контур. Индуктивность меняется прилично.
У вас большая емкость 5100 пф. Если подключаете непосредственно к контуру для измереня, то лучше через конденсаторы 10-20 пф.
Еще лучше сделать индуктивную связь между генератором - контуром и контуром - осциллографом. Ранее было это описано где-то летом 2019 г. Я к генератору подключал катушку от трасформатора, а к осциллографу катушку не заработавшего у меня контура на прямоугольном каркасе. Между катушками помещался настраиваемый контур. паразитных емкостей нет, влияния выхода генератора и входной емкости осциллографа нет. Связь между катушками и контуром сделать малую,но чтобы четко был виден сигнал.

[Traveller0968]

Все это понятно, но чет мудрить с двиганьем катушки и доп. катушками лень было, говорю же сделал из того что под рукой оказалось и да, вместо конденсатора для тестирования резонанса поставил резистор на 510 Ом и все получилось.Кстати сегодня проверил синхру на даче (окна на юг и перед ними другой дом), это еще на 100 км дальше и она свершилась, причем штатно за 2 минуты. Вотнужно ли тут еще чето крутить и настраивать?
Щас заказал провод для намотки ПЭВТЛ-2-0.5 и нашел на даче два старых радиоприемника, вытащу из них ферритовые стержни, попробую еще сваять парочку контуров, для точной настройки поставлю подстроечный конденсатор, в общем будет чем заняться... ))

[dagdag]

Traveller0968, налаживайте производство, при адекватном ценнике очередь на полгода вперед будет!

Завидую Вам белой завистью что есть время на интересное хобби

[Traveller0968]

Сообщение от dagdag

Traveller0968, налаживайте производство, при адекватном ценнике очередь на полгода вперед будет!

Завидую Вам белой завистью что есть время на интересное хобби

Лучше правильное приложение написать, спрос будет глобальный

[dagdag]

Да есть уже приложения. Зачем их еще писать.

Завидую потому что сам бывший радиолюбитель, аж зудит внутри, хочется.
А некогда, в "свободное" время нужно сидеть учить .NET, ClickHouse и резорбцию грыж позвоночника...

[Traveller0968]

Сообщение от dagdag

Да есть уже приложения. Зачем их еще писать.

Завидую потому что сам бывший радиолюбитель, аж зудит внутри, хочется.
А некогда, в "свободное" время нужно сидеть учить .NET, ClickHouse и резорбцию грыж позвоночника...

Это полуприложения, они не могут проводить процесс синхронизации в автоматическом режиме и подавляющее большинство из тех немногих приложений берут системное время телефона, которое не особо точное, а за некоторые приложения при всей их ущербности еще и денег просят, поэтому эти приложения и не пользуются особым спросом..

[Traveller0968]

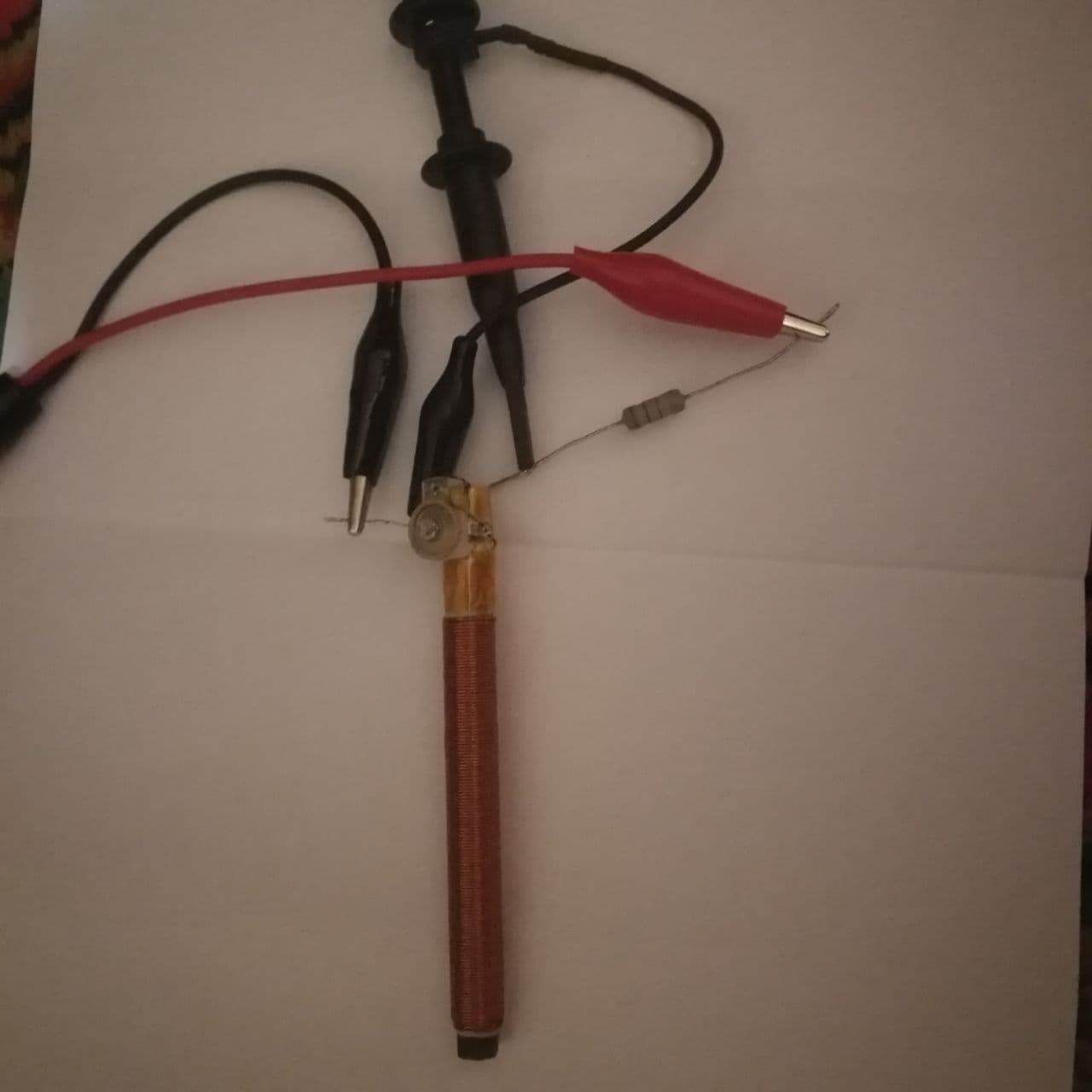

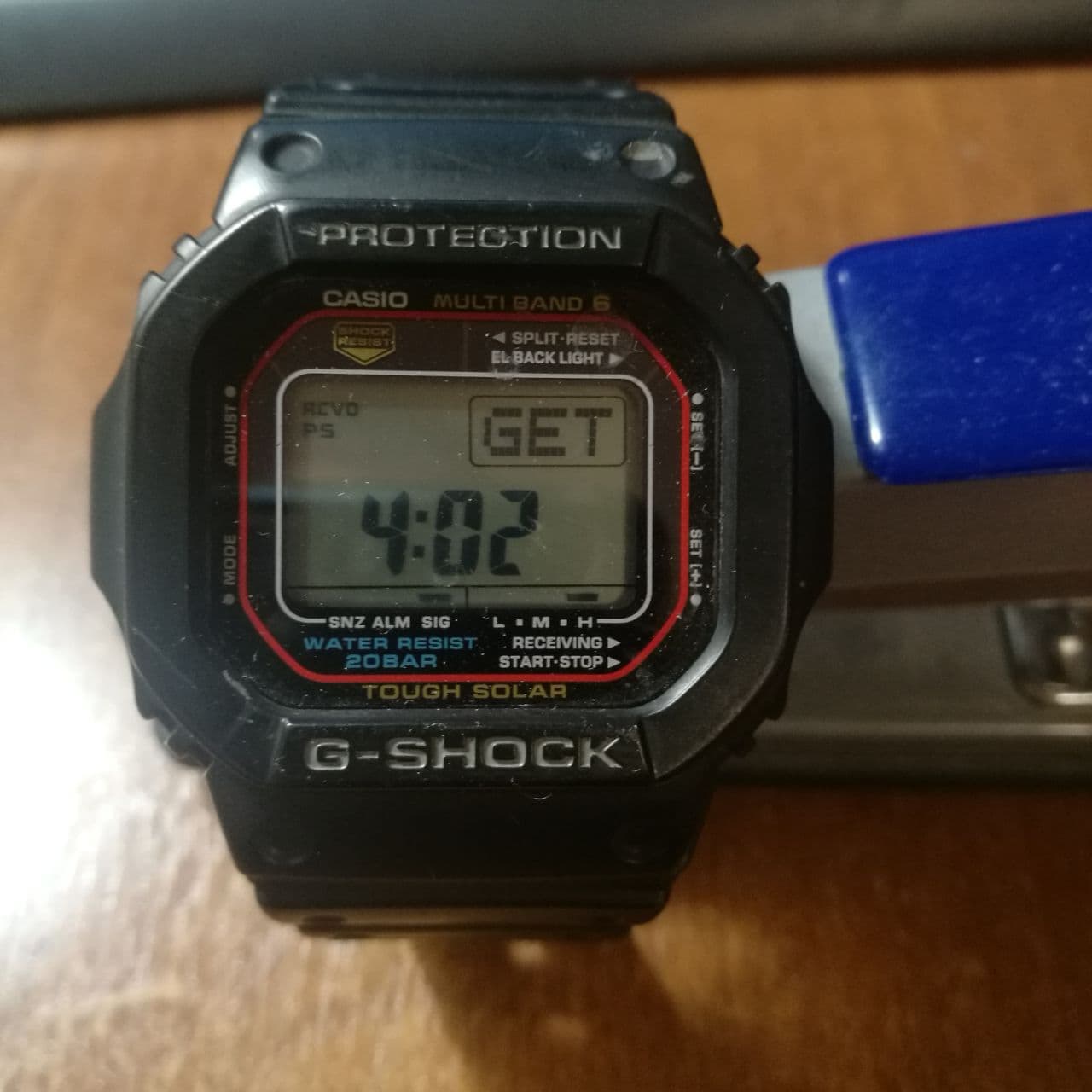

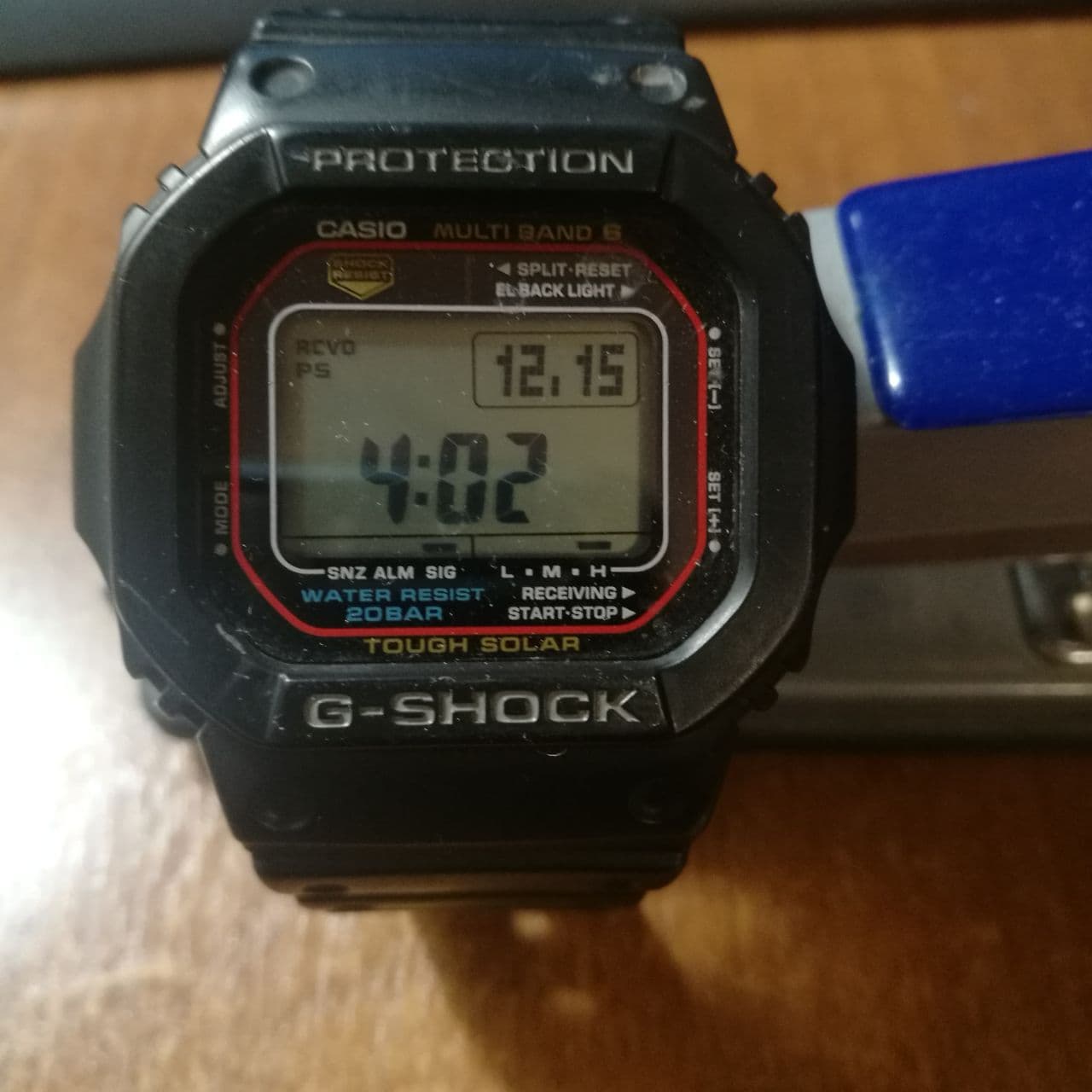

Сваял новую антенку, синхра прошла уже за 2 минуты, т.е. штатно, что говорит о стабильном сигнале. Вобщем сам не ожидал что в моих условиях это будет работать...

Ну и в довесок:

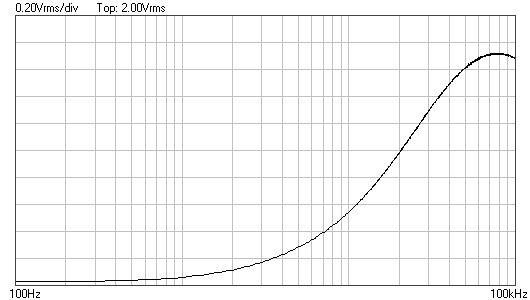

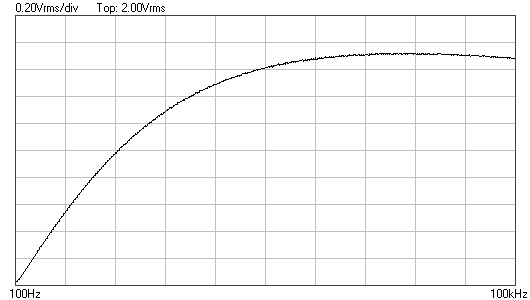

Ну и АЧХ самой антенки, соответственно в логарифмической шкале и в линейной


Резонанс получился на частоте 77,9 kHz

[chevalier]

Traveller0968
Измерения произведены неправильно! Или смоделировали неправильно. Очень и очень широкая полоса пропускания на этих частотах. Сильная связь с генератором. Я когда-то подключал приборы к контуру для настройки, но через конденсаторы 1.5 - 2пФ. Связь была слабая и сигнал слабый, неудобно настраивать. Потом перешел на индуктивную связь и все стало отлично.
Не поленитесь прочтите сообщения с 6970 по 6984, это 2 минуты всего (если зайти на форум то стр 233). Полоса моих контуров всего 2 - 2,5 кГц (правда при емкости 460 пФ), а не как у вас десятки килогерц, да и не может этого быть. При такой полосе как у вас не нужен бы был конденсатор настройки входного контура в приемниках ДВ, СВ, а полоса контуров с увеличением частоты становится больше. Для чего делали в старых связных приемниках приемниках промежуточную частоту 110 кГц, потому что на таких низких частотах можно получить узкую полосу пропускания и соответственно достаточно хорошую избирательность по соседнему каналу, без ЭМФ и др фильтров.
Попробуйте подсоединить генератор и осциллограф через конденсаторы хотя бы 10 пФ. Емкость шнура и входная осциллографа сколько?
Кстати подвигать чуть-чуть катушку это намного быстрее, чем подбирать и перепаивать конденсаторы.
