Винтажики

[Андрей Бабанин]

Тема, видимо не особо интересная в разделе 206. Поэтому размещу здесь.

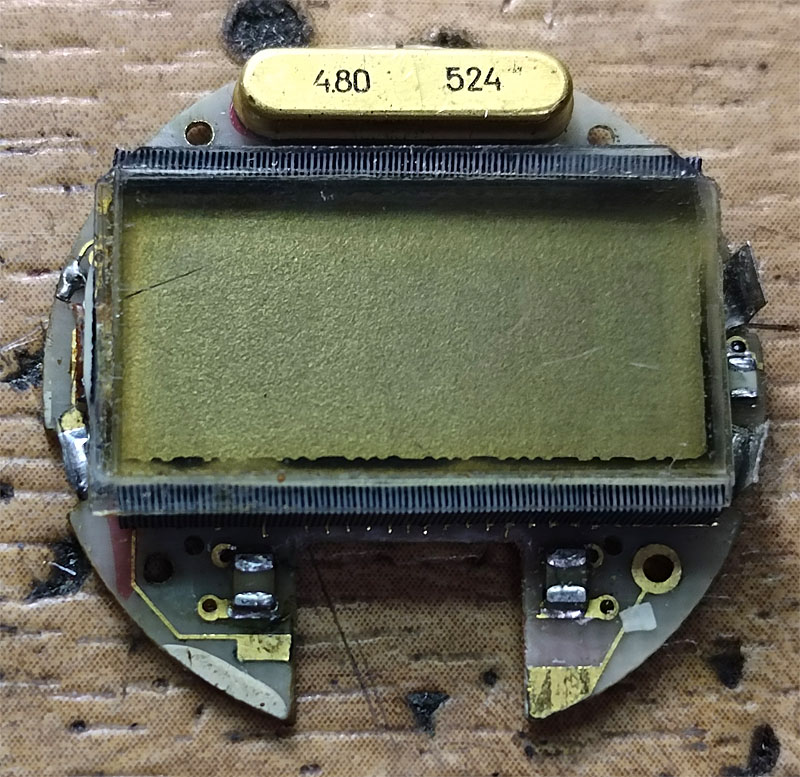

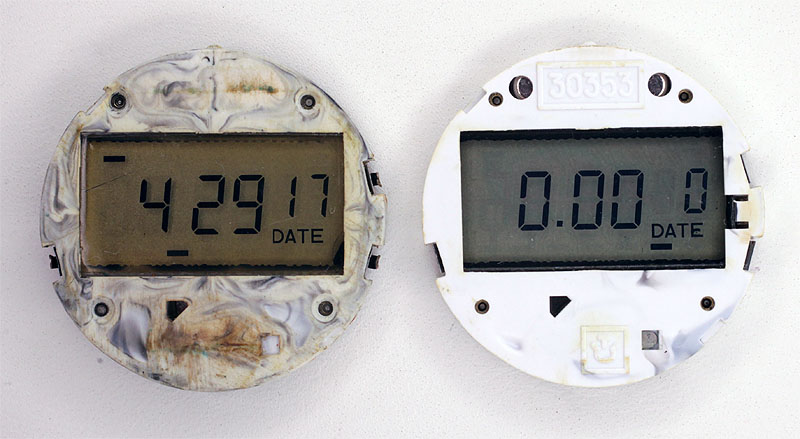

В 1980 году в заводской газете "Интеграл" напечатали: "В январе началось серийное освоение и уже отправлена в торговую сеть партия НЭЧ "Электроника 5-206". На этот год запланировано произвести 100 тысяч часов этой модели. Кстати, эти приборы предполагается выпускать на экспорт.". Достаточно сложно находить экземпляры действительно ранние, чтобы их как-то системно описать. Попались два модуля без штифта сверху, позиционирующего дополнительно плату, что говорит о ранней версии раннего исполнения 30353. Кварц в левом модуле аж от апреля 1980, что датирует модуль весьма ранним. Накладные контактные группы скорее всего предназначены для работы модуля в пластиковом корпусе. Соседний модуль имеет несколько иную разводку дорожек, впрочем реально несущественно отличную, хотя по сути в одном случае чип размещен в выфрезерованном углублении платы, а в другом чип наклеен на медную пластину, закрывающую отверстие в плате (вместо углубления сквозное отверстие).

[michaelgv]

До последнего эту модификацию выпускали, я 5 лет назад купил у бывшего работника завода такую в нитрид-титановом корпусе в нулевом состоянии. Говорит - сбор из запчастей что остались огромной кучей после ликвидации производства.
Из отличительного - никаких надписей на стекломаске о стране производства - "сделано в ссср" или "беларуси".

У меня в куче хлама лежит плата - один в один - как у вас слева. Чип псевдо-экранирован. Теперь буду знать от чего эта платка. Спасибо! Циферблатов хватает, подберу корпус, резинки, попробую "стартовать".

Интересно, конечно. Все часы в моей коллекции периода начала 80-82 года на двух батарейках кроме "пузатой" женской электроники 5 с лючком под батарейку, а тут получается этот модуль старше чем я думал, ранее полагал что начало было в 85 году...

[Андрей Бабанин]

Попался буклет на Электронику 209 с мелодией, подписанный в печать в ноябре 1981 года. Очень интересно, что это именно 209, а не 30367, как я предполагал. Так что мы теперь знаем, что уже к концу 1981 года существовали часы Электроника Мелодия.

[siealex]

Какой там музыкальный чип? Классический УМС8 или какой-то другой?

[Андрей Бабанин]

Я не в курсе, модуль от 209, родной не добрался. Но если брать версию 208 с музыкой, то в ней да, обычная УМС-8.

[Андрей Бабанин]

Попался Кардиомонитор в полном комплекте. В комплект входят сами часы раннего образца с кварцем 02.82, коробка, нательный пояс с двумя датчиками и усилителем сигнала с датчиков, инструкция по пользованию, изготовленная вручную в 1984 году. Как я понимаю, данный комплект принадлежал министру электронной промышленности СССР Колесникову Владиславу Григорьевичу. На разъеме часов и разъеме датчиков сохранились заглушки. В усилителе сигнала датчиков остались два элемента питания с тех пор, они немного подпортили цепи питания, поэтому пока невозможно проверить работоспособность часов, но я при случае обязательно починю цепь питания усилителя, так что испытания прибора все же состоятся в обозримом будущем. Интересно что весь блок изготовлен вручную, включая корпус.
Что можно точно сказать. Я был абсолютно прав, часы носят маркировку 30359, впрочем иного и быть не могло.
Интересно, что набор несколько отличается внешне от набора на рекламе часов на фоне сердца.

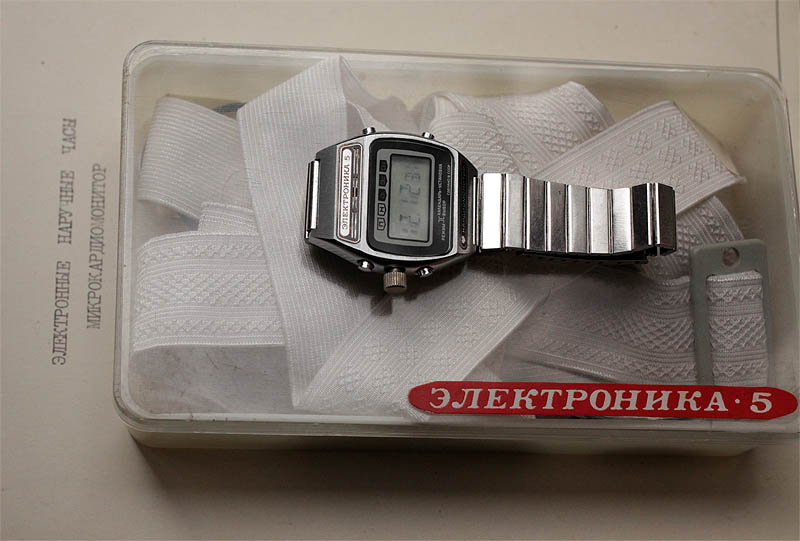

Итак, попавший к коллекцию комплект

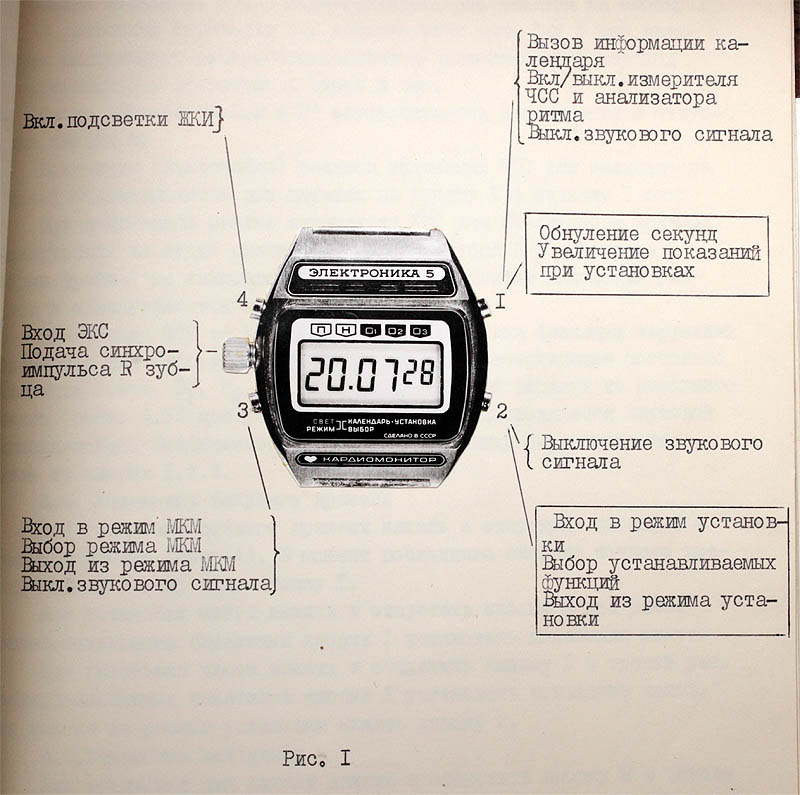

Пара фото из инструкции

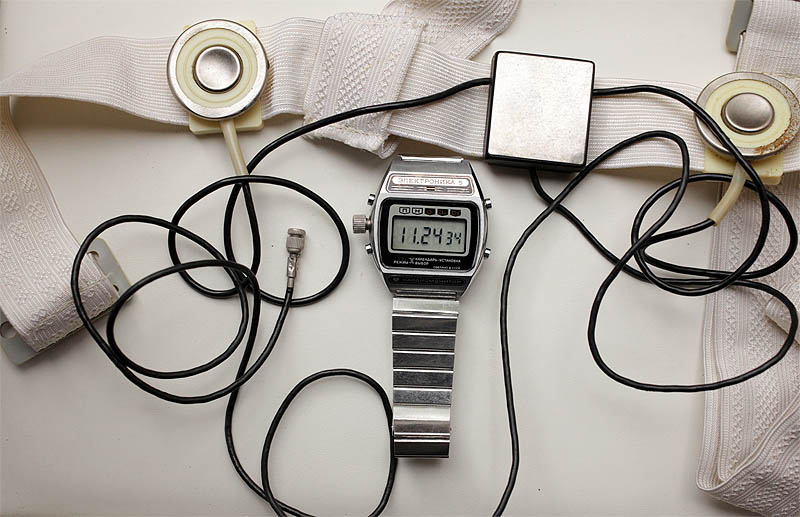

Часы с поясом, на котором размещены датчики и усилитель

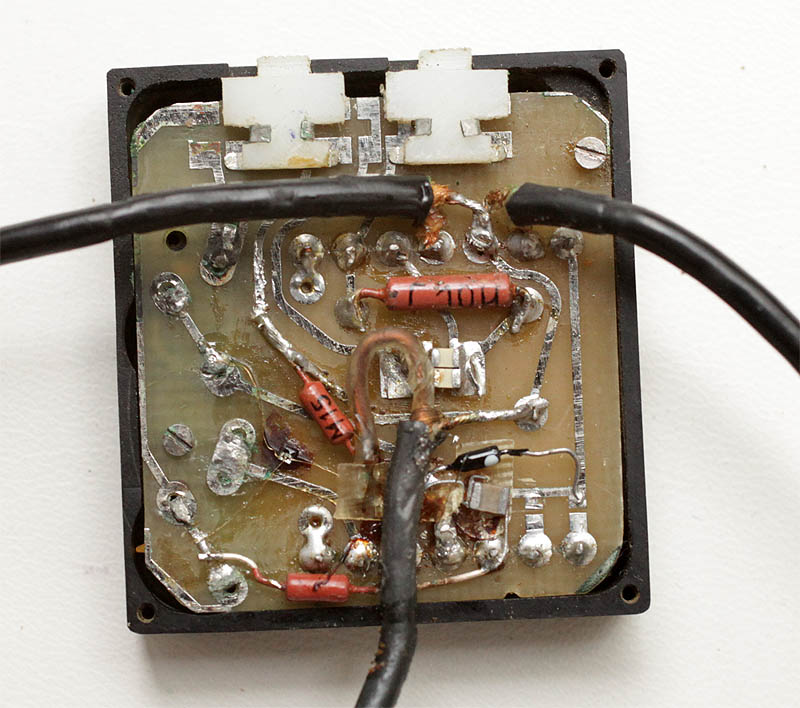

Усилитель со снятой крышкой

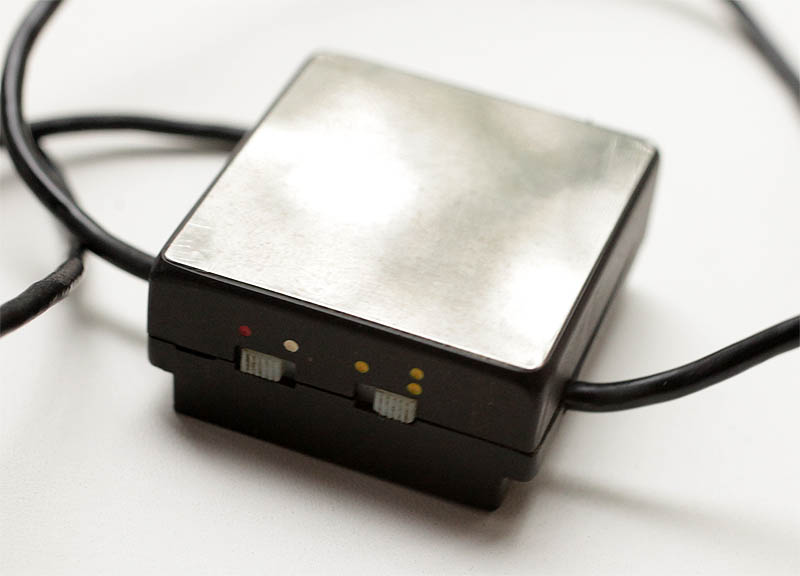

Органы управления усилителя - включение и выключение, усиление и усиление с увеличенным коэффициентом

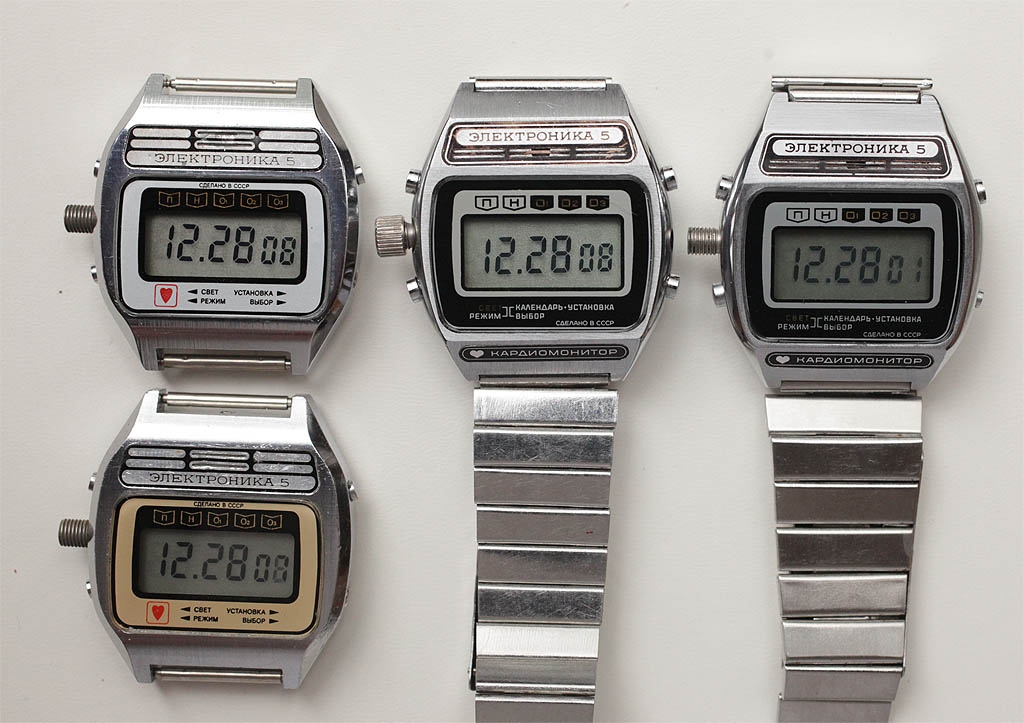

Семейка рабочих Кардиомониторов

[Danimur]

За 7 лет в коллекции поселилось несколько исправных Электроник Б6-02 на ЦИЖ-2.
Публикую фото:

[siealex]

У зелёных на первом фото дисплей немного не такой.

[Андрей Бабанин]

Я писал про заменные дисплеи 1976 года, в них случалось, что сегменты были немного тоньше.

[Андрей Бабанин]

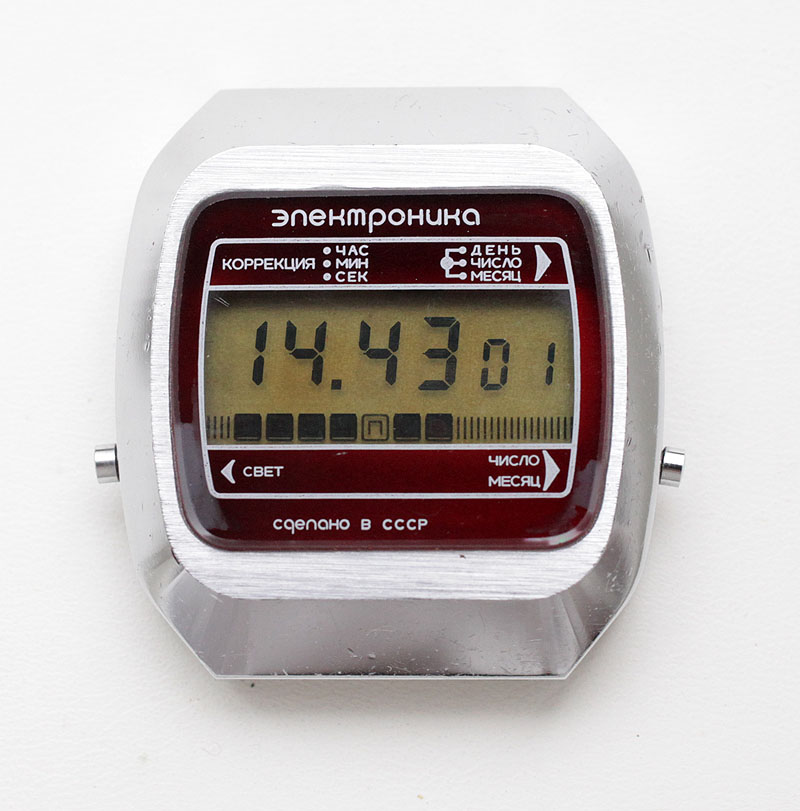

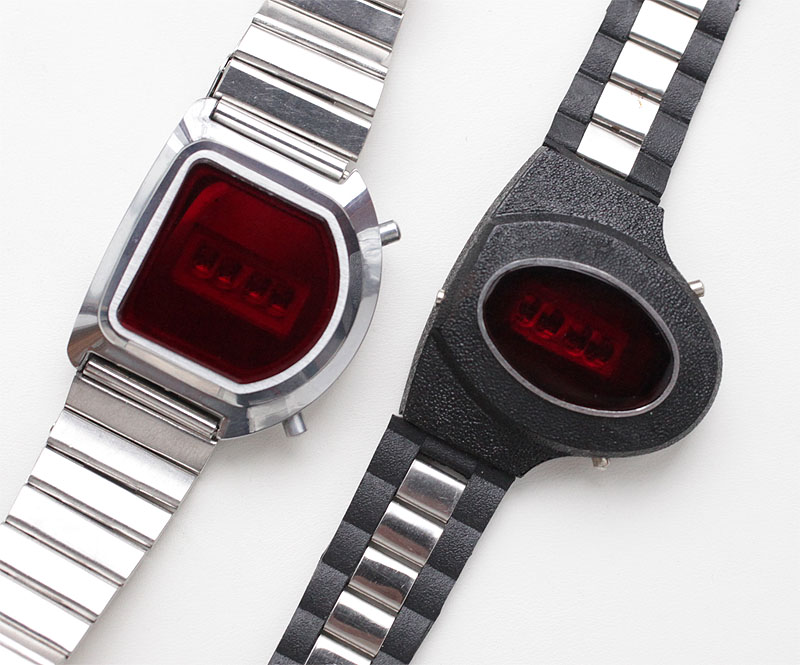

Забрели в коллекцию часы Электроника 1 в форме буквы D, а также часы 202 с подсветкой (30352) в относительно неплохом сохране.
