Сообщение от Андрей Бабанин

но кнопки на герконах.

Андрей, а не сможете изнутри кнопки показать? Интересно как это было реализовано.

[Андрей Бабанин]

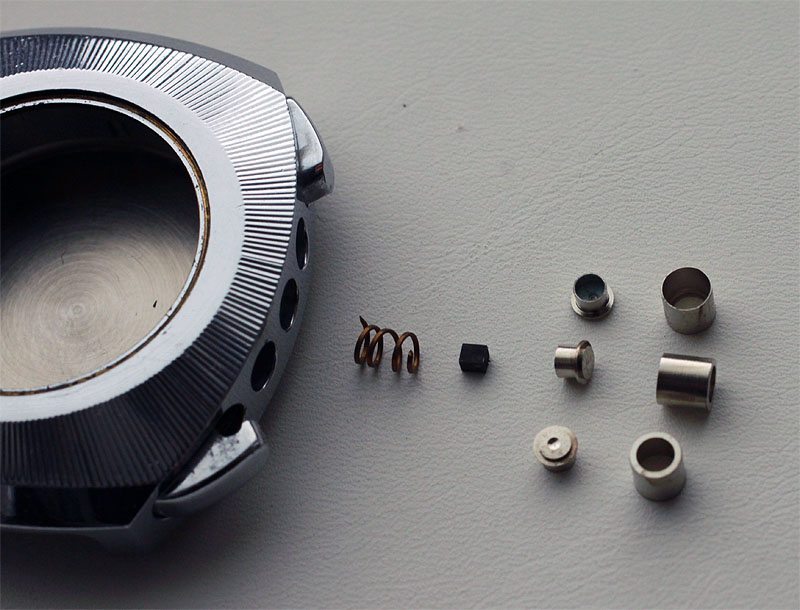

Пожалуйста! Магнитик вклеивался в заднюю часть подвижного элемента. На него надевалась пружина, а сам элемент помещался в стакан. Стакан впрессовывался в отверстие корпуса, а его бортик удерживал подвижный элемент от выпадения.

[NamarElgert]

Т.е. это по сути обычная кнопка? А в чём тогда смысл? В тех же Пульсарах по-другому было сделано.

[Андрей Бабанин]

Корпус не имеет сквозного отверстия, отверстия под кнопки глухие, поэтому герметичность такого корпуса лучше - стекло вклеено, задняя крышка на прокладке. При нажатии кнопки магнит подходит к стенке корпуса, которая очень тонкая в этом месте, за стенкой расположен геркон. Он и замыкается. Плюсы - герметичность лучше, нет нагара на контактах. То есть стабильность лучше. Брали за основу конечно же Хамильтоновский Пульсар. Потом быстро от этой идеи отказались, обычные контакты в целом работают не сильно хуже.

[NamarElgert]

Сообщение от Андрей Бабанин

нет нагара на контактах.

Нагар на контактах? Просветите. Интересно.

[Андрей Бабанин]

Да как бы известно, что любое электрическое замыкание и размыкание контактов приводит к образованию коммутационных токов. Есть куча систем, где при замыкании контакты трутся друг по другу, очищая соприкасающиеся поверхности для лучшего контакта, а размыкание высокоточных контактов - вообще тема захватывающая - контакты перекатываются в зону отключения, далее расходятся, а электрическую дугу сжатым воздухом или магнитом выдувают в щелевую камеру, где она быстро разрывается, не выжигая рабочие поверхности. Конечно в часах токи малы, чтобы их включать или выключать особым образом, но контакты золотят, чтобы препятствовать образованию нагара. Плюс сам контакт делается упругим - когда давишь на него кнопкой, он немного смещается в том числе и относительно штока кнопки, тем самым поверхность контакта немного очищается. Но нагар все же появляется. Вроде кнопку жмешь, а она срабатывает через раз и реже. В вакууме нагару просто негде взяться, поэтому герконы дают много более стабильное срабатывание контакта. Хотя геркон может залипнуть, что тоже неприятно.

[booBot]

Кнопки надо делать не на герконах, а на датчиках Холла.

[Andrey M]

Сообщение от booBot

Кнопки надо делать не на герконах, а на датчиках Холла.

Батарейку будет жрать почём зря.

[booBot]

Об этом я не подумал...

[Edun]

Нагар на контактах наручных часов это имеется ввиду часы на светодиодных индикаторах?
