было что-то, надо поискать фото. Конденсторы должны быть. Вообще в поздних разработкак Пульсара немного навесного, они именно этот момент специально устраняли.

[Ikorshunovich]

Сообщение от Edun

Поверхностный монтаж вообще отсутствует или он есть на обратной стороне платы?

http://forum.watch.ru/showpost.php?p...&postcount=686

Не могли разработчики, просто, так воткнуть лед-дисплей и долго тянуть эту разработку. В ней должен был оставаться какой-то смысл или причина. Как мне видится это пока основной жк занят, дополнительный может отображать время. На разварку я бы не смотрел, за 40 лет хранения проводки могли оторваться.

[Андрей Бабанин]

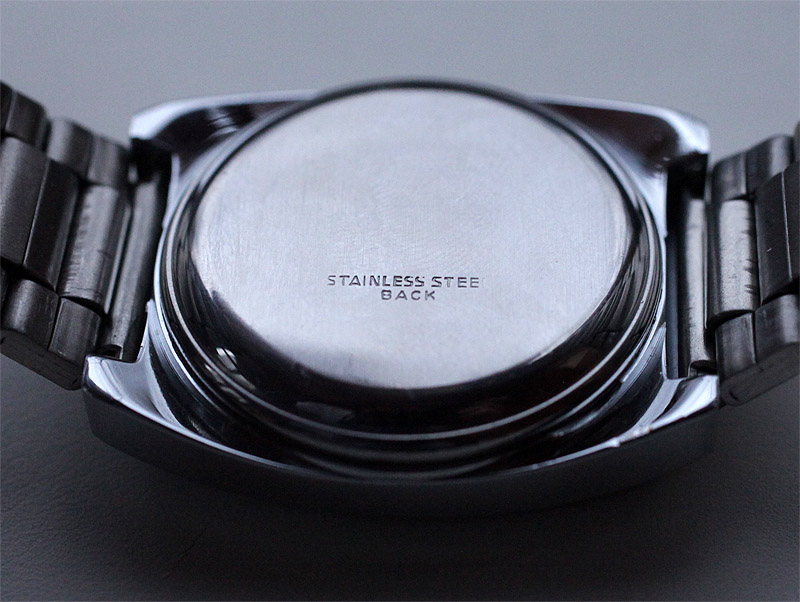

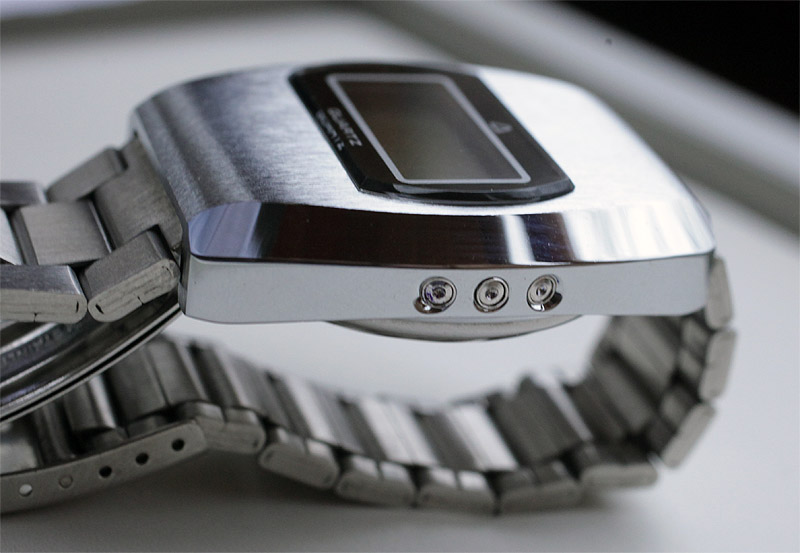

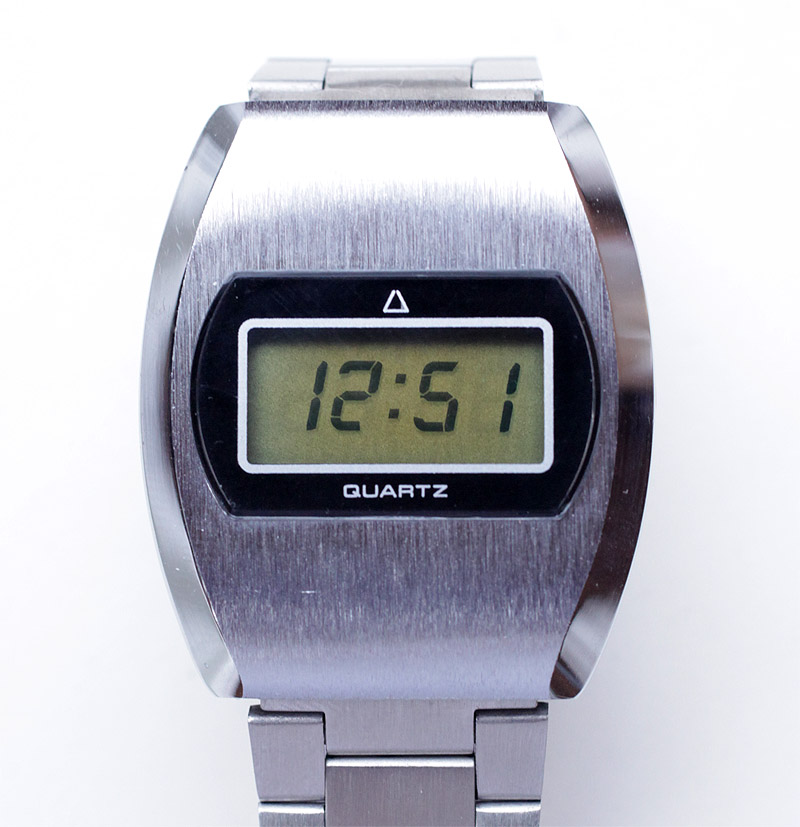

Забрели часы на базе модуля 3049, произведенные на экспорт. Порадовал сохран, практически новые. Для какого бренда сделаны - не пойму.

[siealex]

Видел такие корпуса с обозначениями Corsar и Meister Anker. Конкретно этот знак найти не могу.

[Андрей Бабанин]

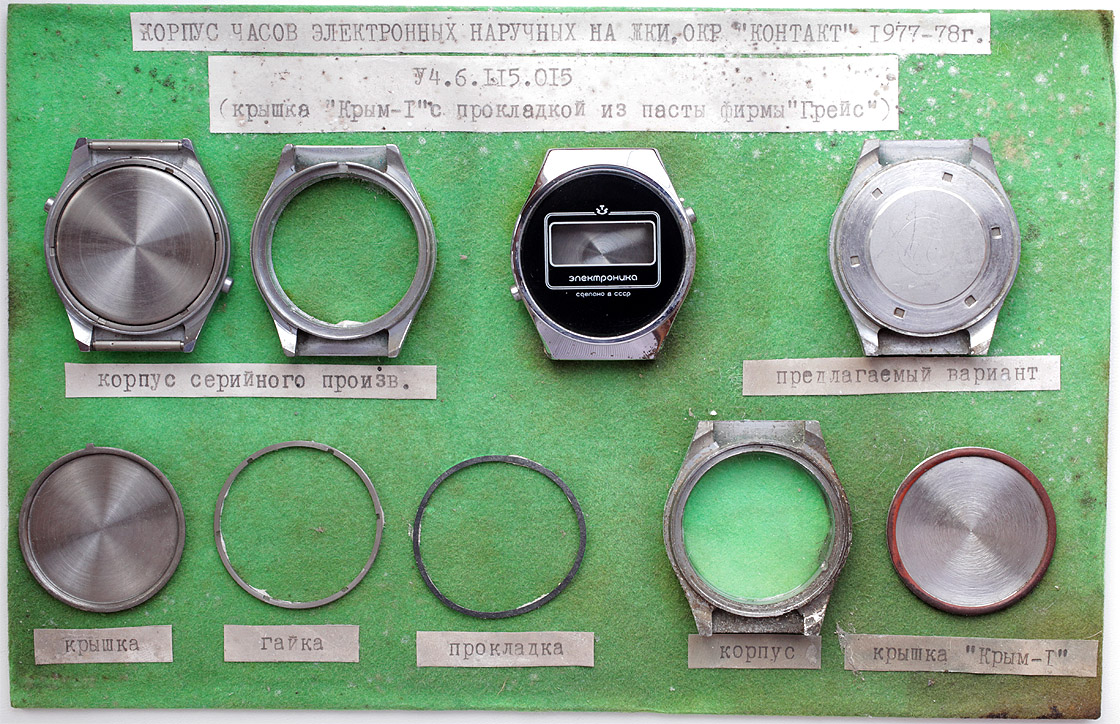

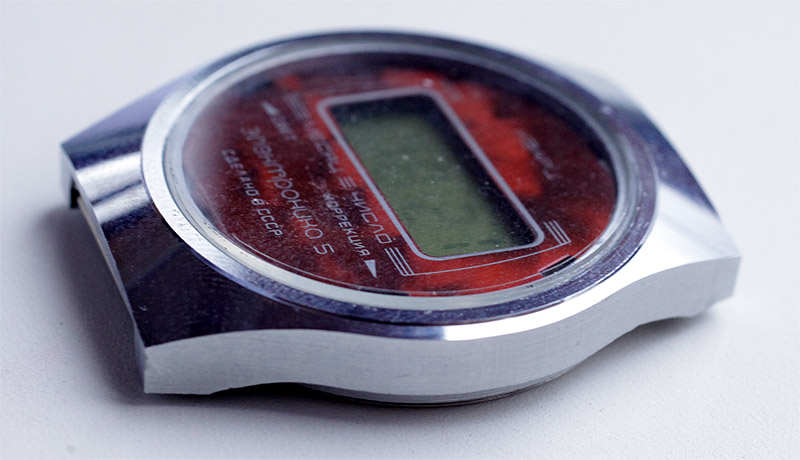

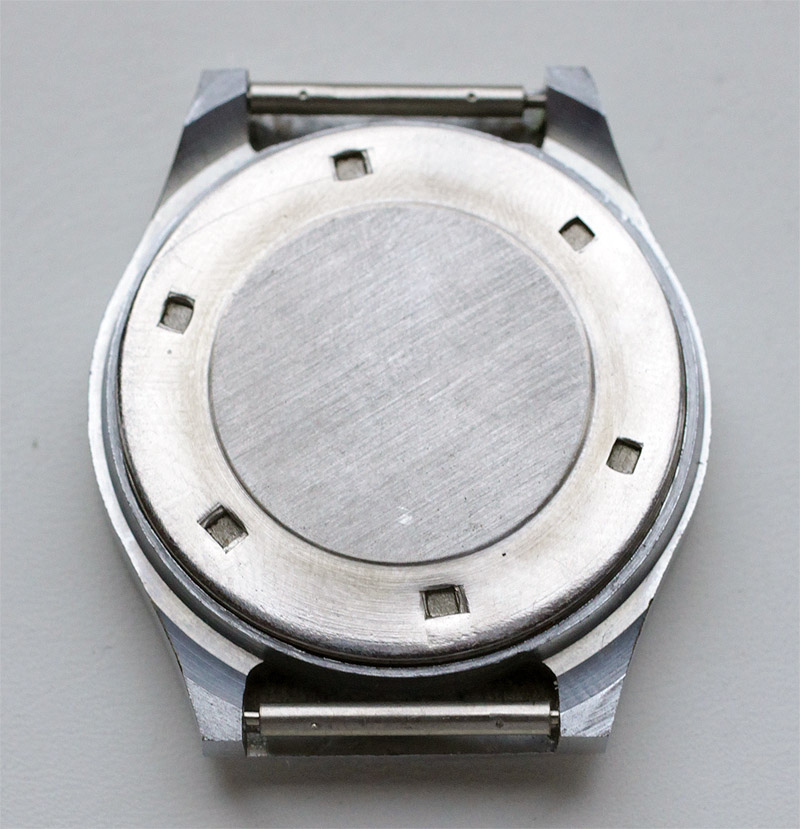

Интересная проба пера при проектировании нового варианта корпуса с завинчивающейся крышкой Крым-I, укомплектованной прокладкой на базе пасты фирмы "Грейс". Интересно, что корпуса с такими прокладками были сделаны в небольшом количестве для модели 202. Корпус достаточно странный, он снабжен плоским прозрачным стеклом, но видимо должно быть стекло с маской. Видно, что модуль виден весь. Корпус не укомплектован кнопками. Крышка закручиваемая, но неудобная для инструмента.

[Андрей Бабанин]

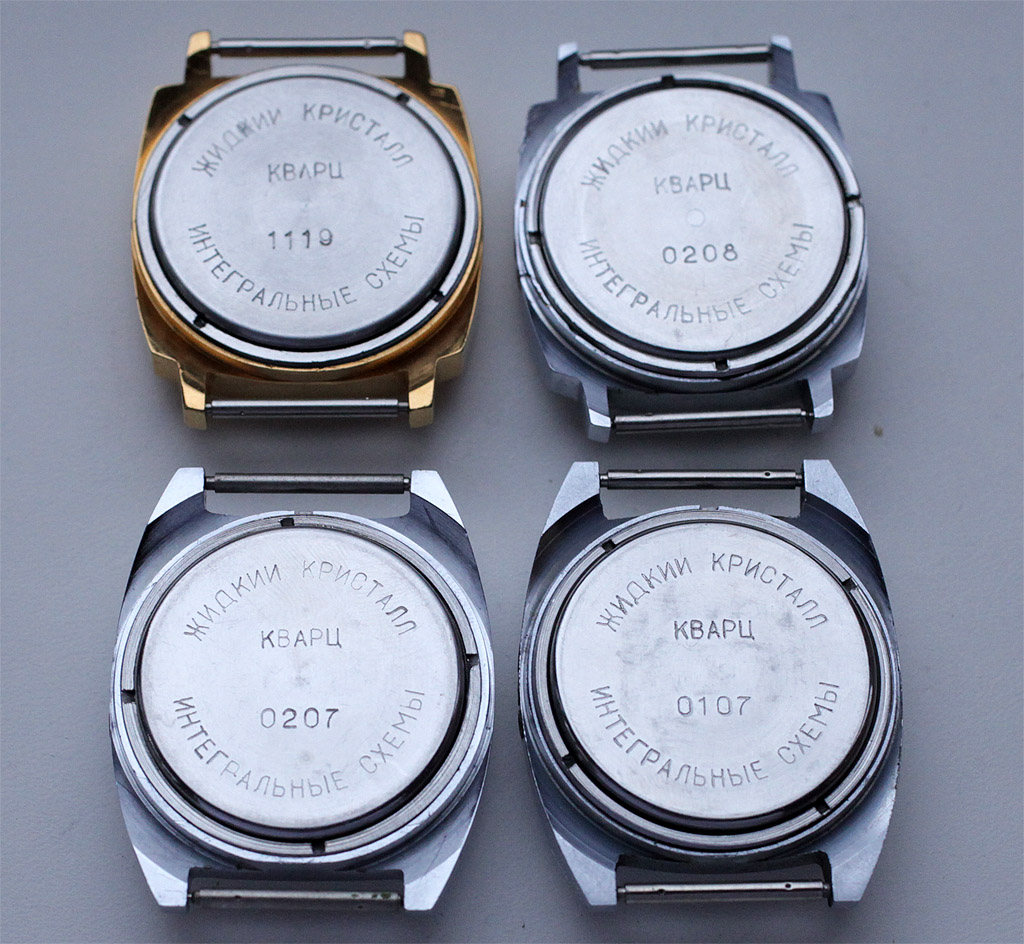

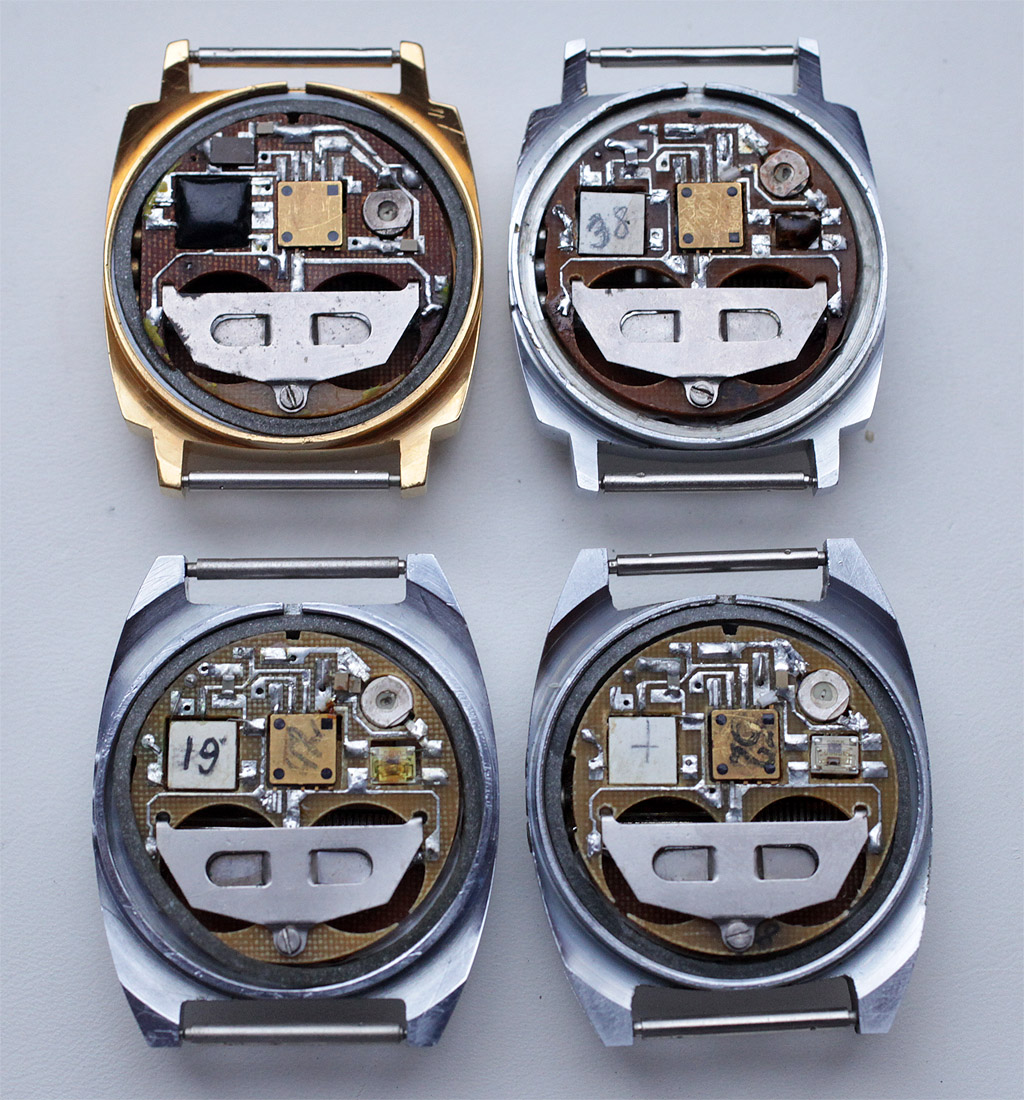

В коллекцию забрели еще пара прототипных часов на технологии ДРС (DSM). Они в нижнем ряду. Правые нижние подают некие признаки жизни, что позволило определить порядок кнопок. Верхняя - обнуление секунд, средняя - клррекция минут и нижняя коррекция часов. Очень интересно, что в следующих моделях порядок кнопок постоянно менялся, так в прототипе на эффекте поля нижние кнопки поменялись местами, на первых серийных двуплатных стало, как в представленных в данном посту, а затем одноплатные снова сменили положения кнопок до 0, Ч, М.

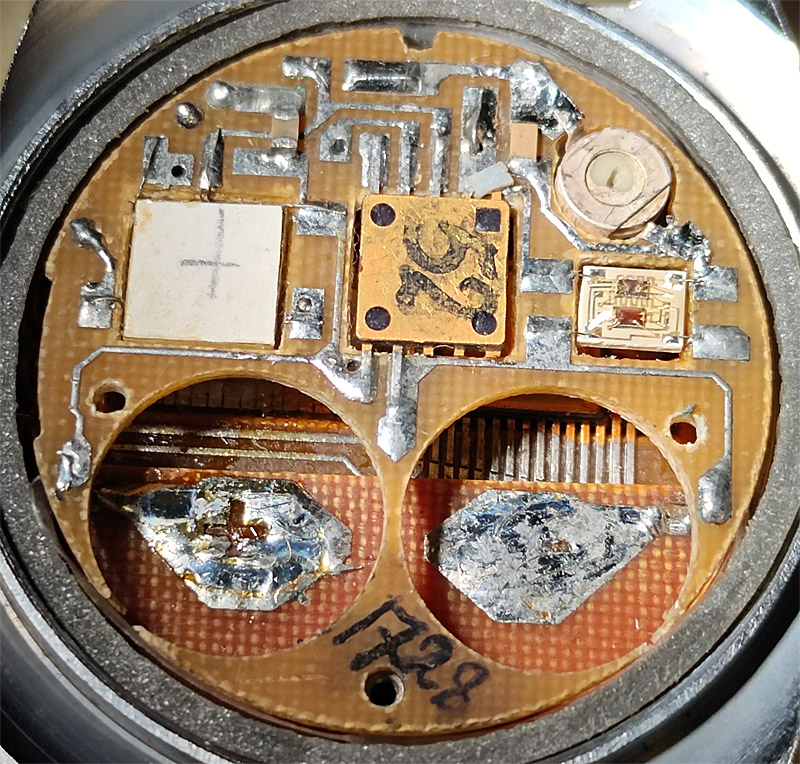

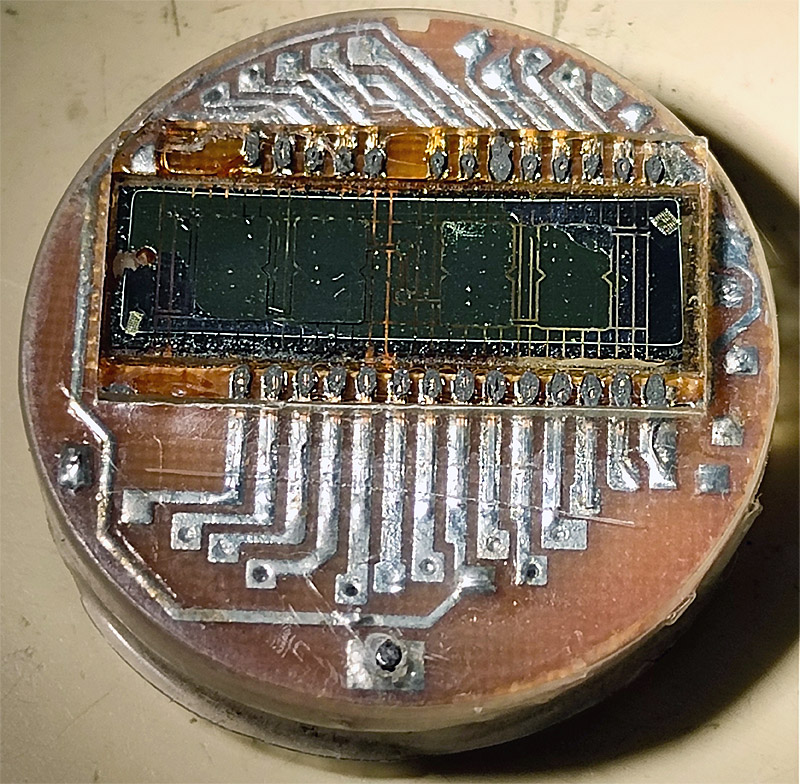

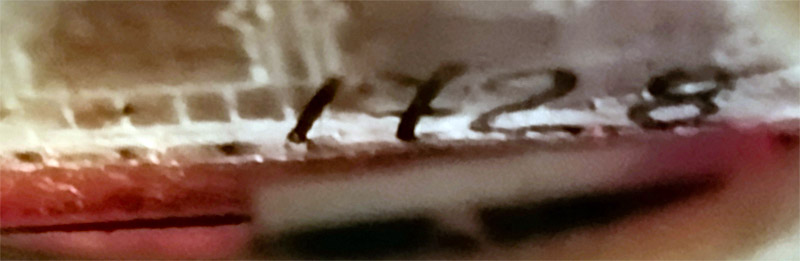

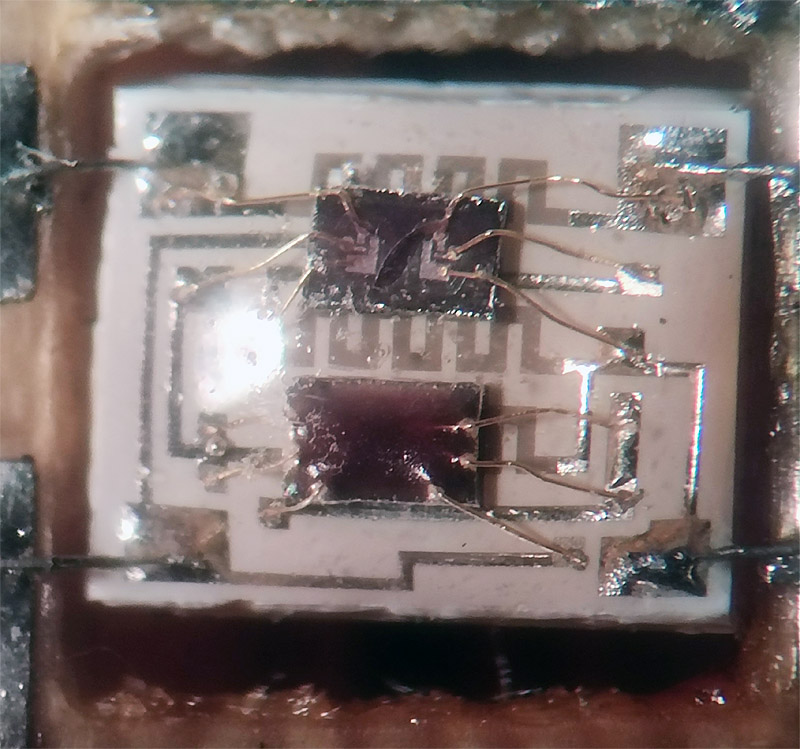

Один из модулей имеет достаточно большой номер 1728, который имеется и на дисплее. Это нетипично, но есть подозрение, что все же часов выпустили не одну сотню. Также сделал фото странной микросборки. Интересно мнение, что это такое. Повышайка напряжения - белый керамический квадрат - тоже сэндвич из микросборок.

[Ikorshunovich]

Интересная подушка, может даже воскресим их когда-нибудь в какой-то лимитке типо электроники 100. 1728 - не обязательно, что их собирали 2000-3000, 28 - может быть порядковым номером, 17 - номером заступившей смены. Разный порядок кнопок - выбирали наиболее оптимальный для массовых 3049 + учили новичков собирать, эти часы всё рано для долгой службы не предназначались и уничтожались/раздаривались.

[Андрей Бабанин]

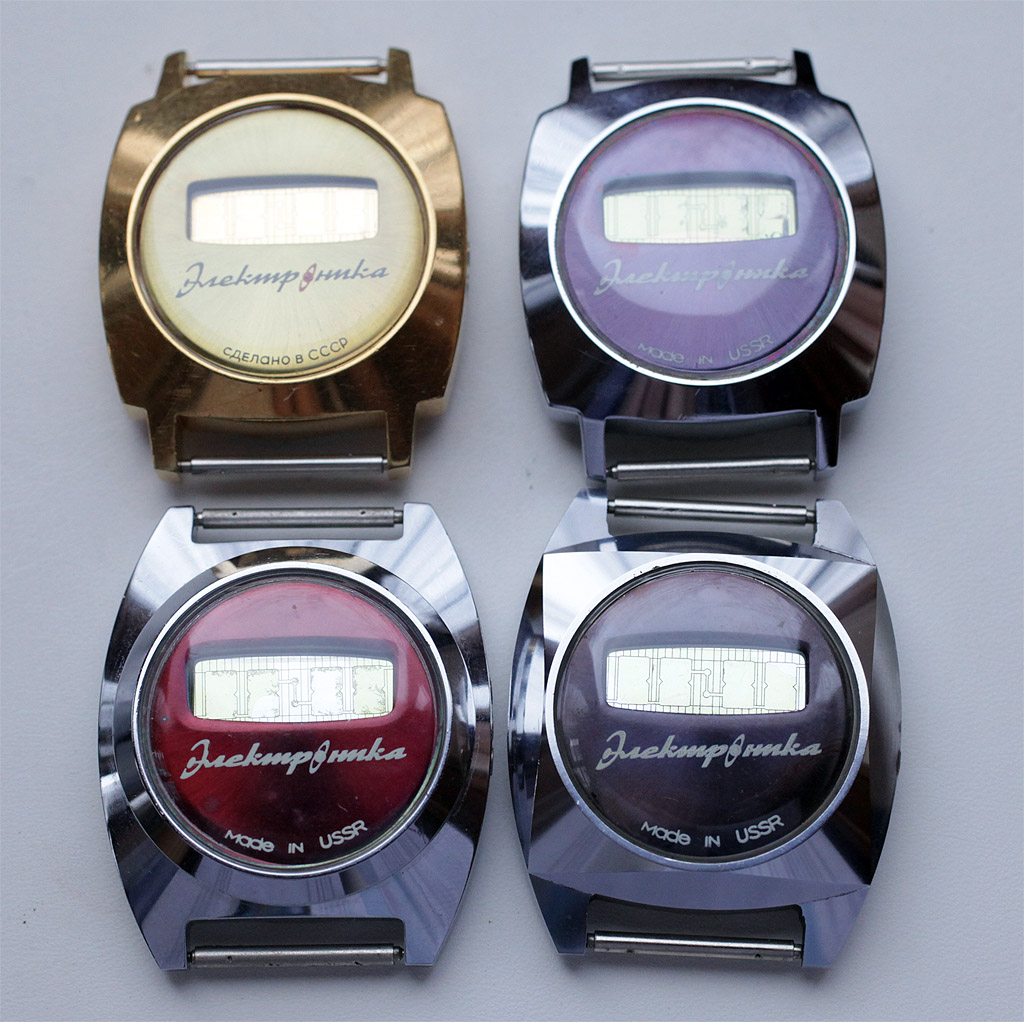

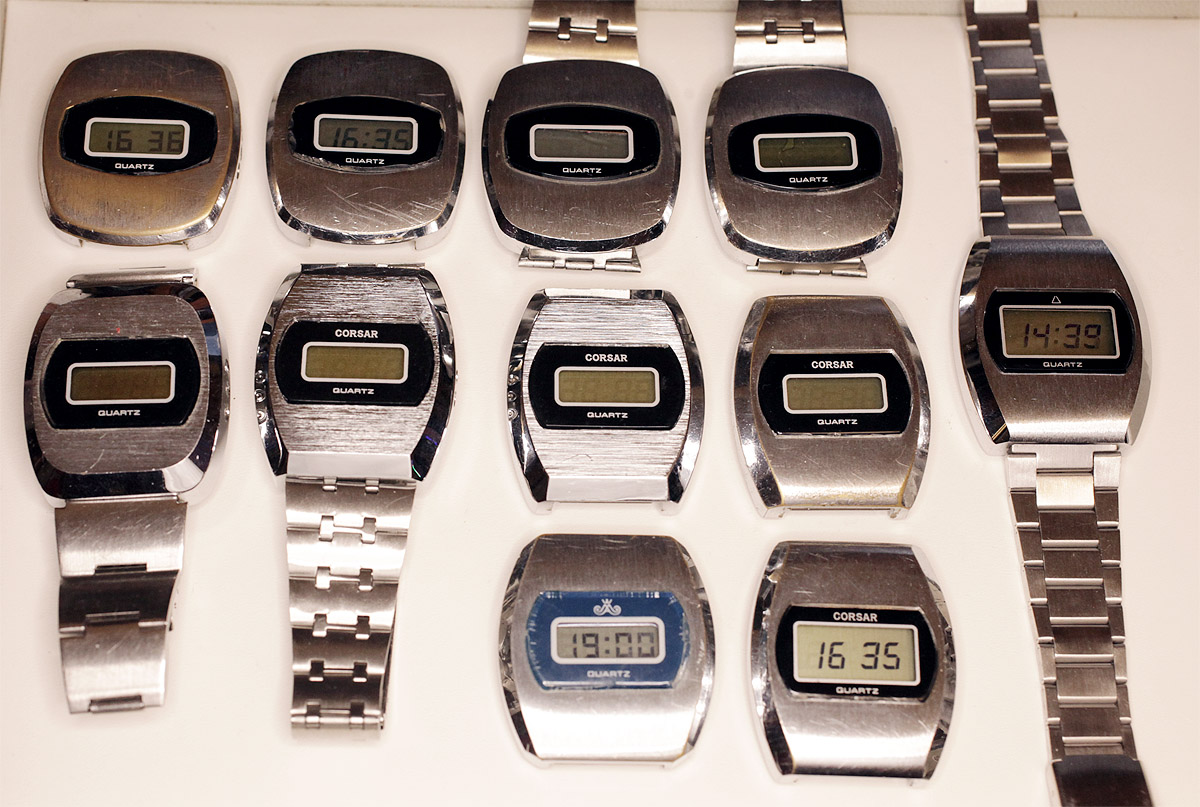

Собралась такая вот коллекция часов QUARTZ за несколько лет коллекционирования.

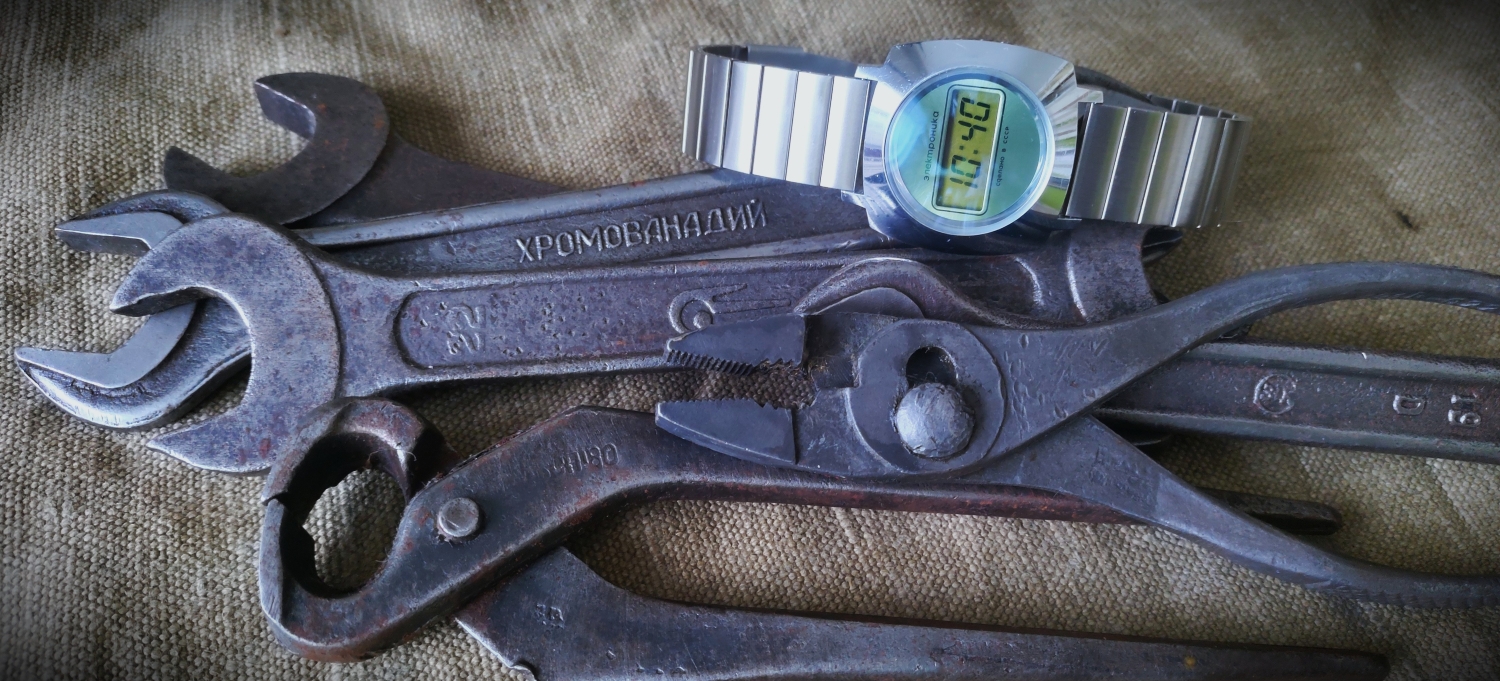

[Clapton]

Ещё послужат..

[Андрей Бабанин]

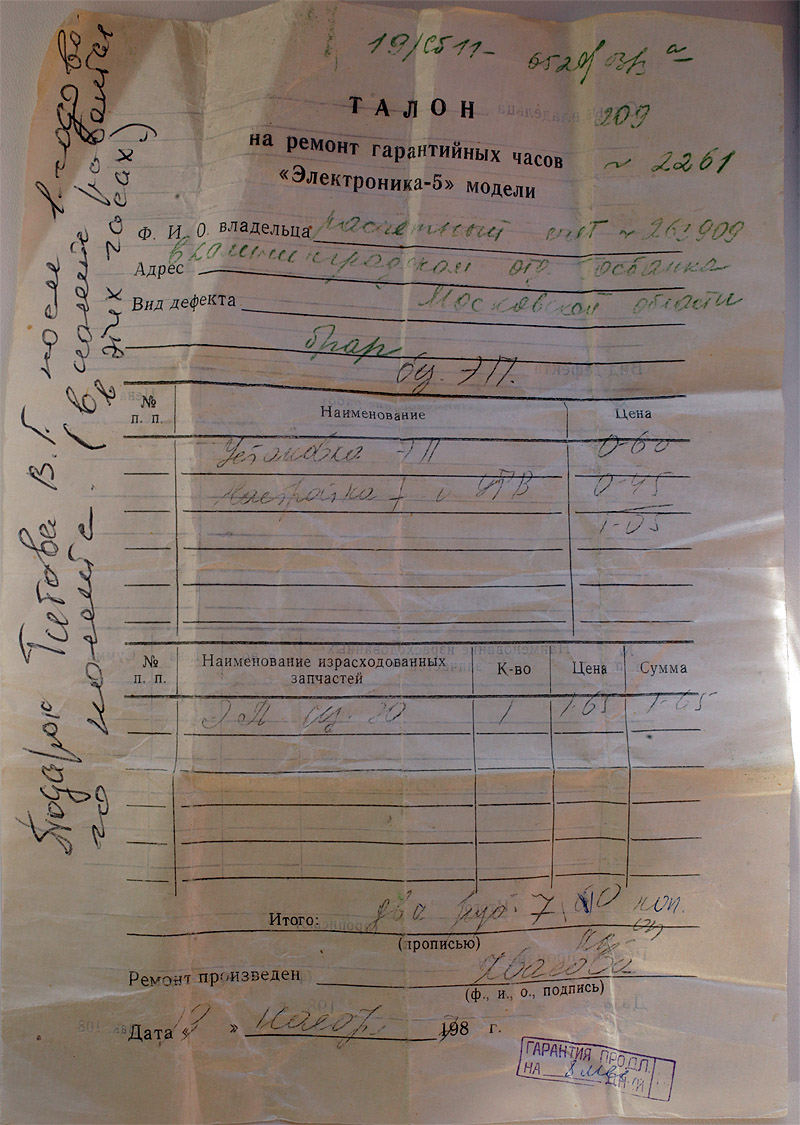

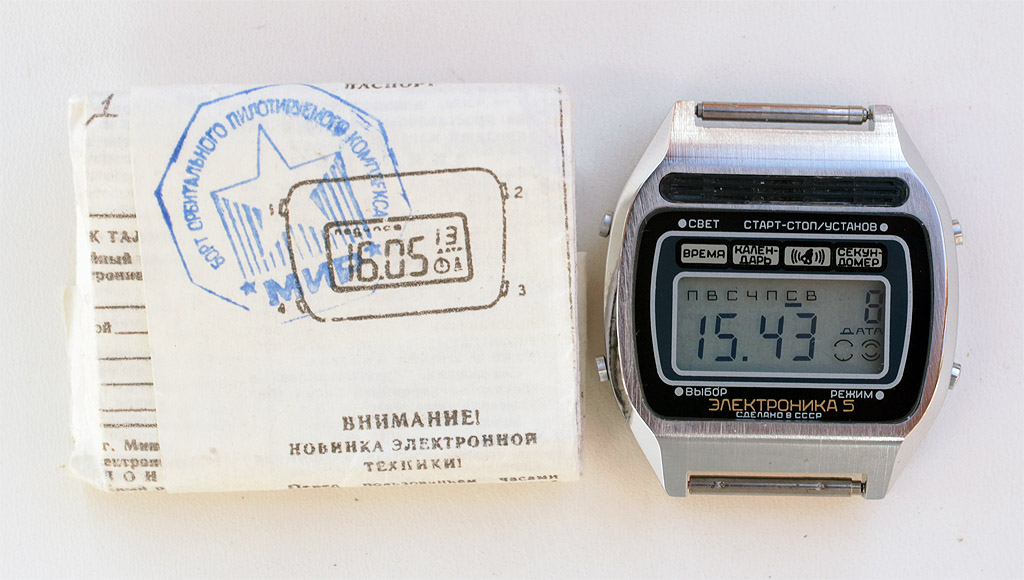

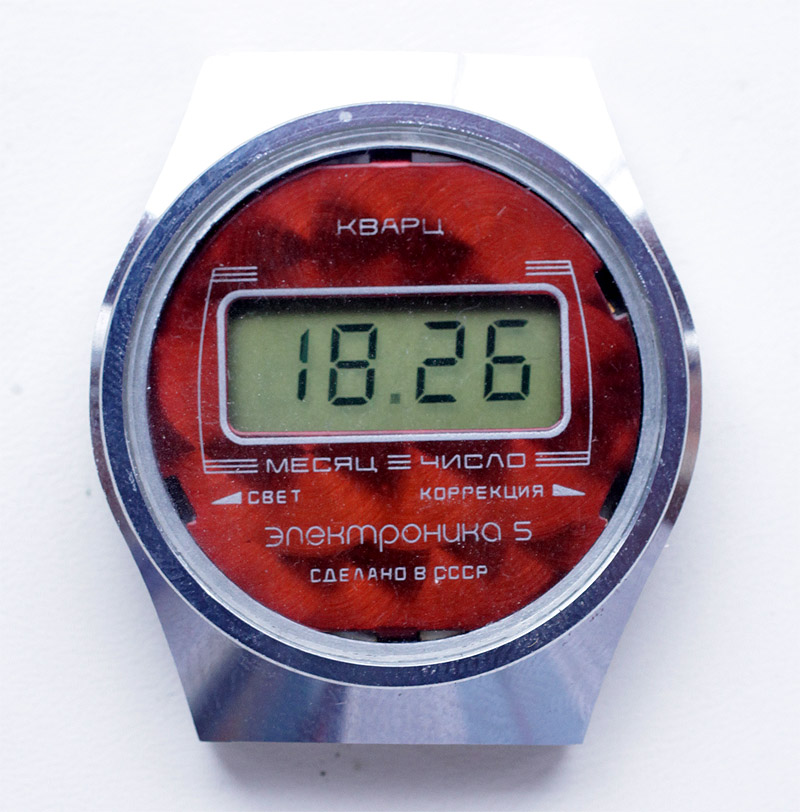

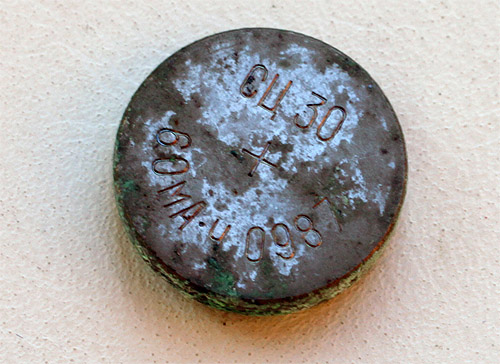

В коллекцию попали часы, побывавшие в космосе. Данные часы Электроника 5 209 принадлежали Владимиру Георгиевичу Титову, которые он взял с собой на орбитальную станцию Мир. 21 декабря 1987 года был осуществлен старт миссии на корабле Союз-ТМ4. Миссия продолжилась 365 суток 22 часа 38 минут. Часы были подарены Титовым врачу, который осуществлял предполетный осмотр космонавтов. Интересно, что сохранился документ о замене элемента питания в часах перед столь долгим полетом. Сам элемент питания произведен в сентябре 1987 года, установлен в часы 19 ноября 1987 года.
