Винтажики

[mepps]

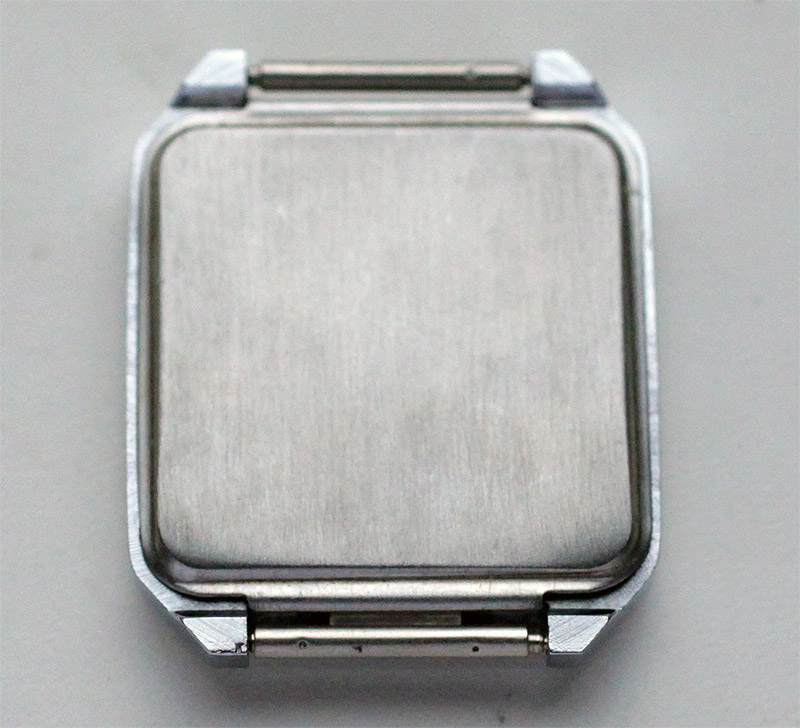

скорее всего примерочный образец

[Clapton]

Сообщение от mepps

скорее всего примерочный образец

Если вы о торговой сети, то это маловерятно. Иначе их было бы больше.
Возможно это что то предсерийное на стадии разработки. Токарная "проба пера", стартовый образец на том что попроще.

[Андрей Бабанин]

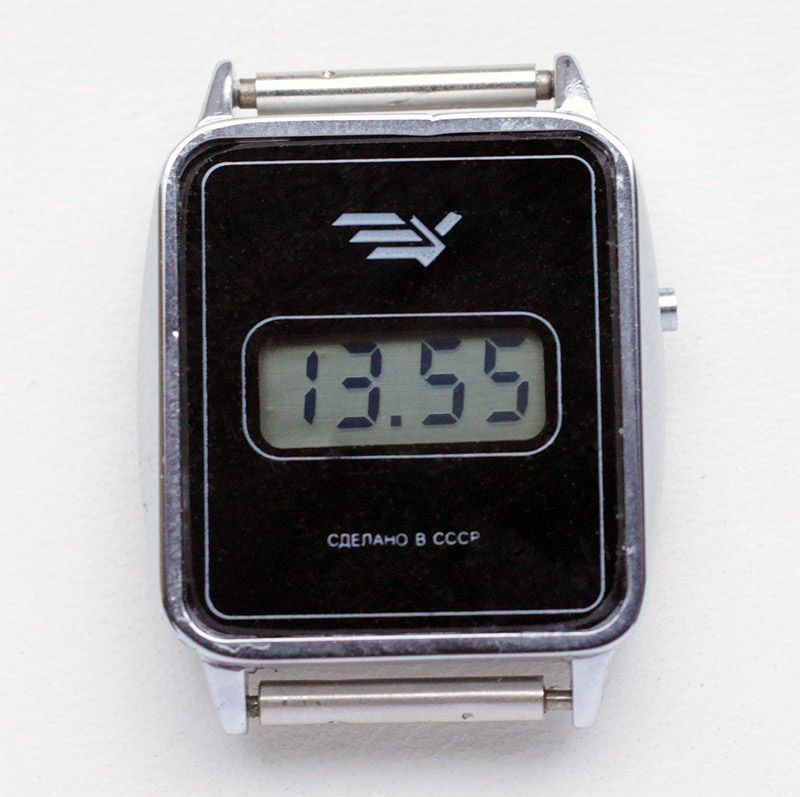

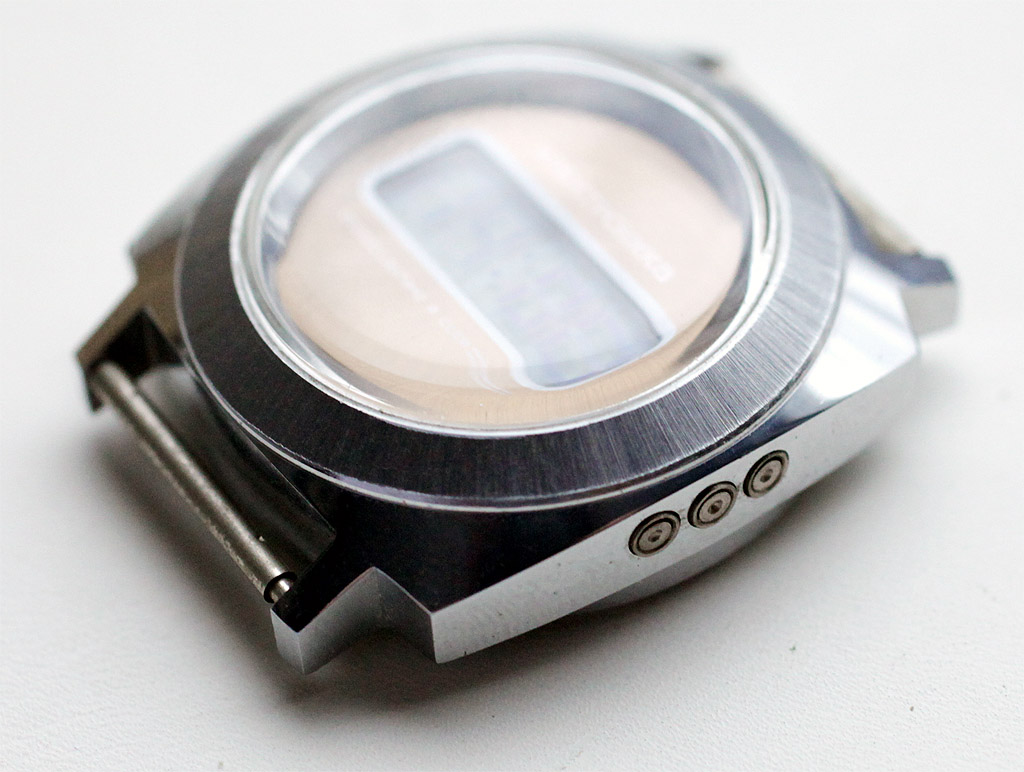

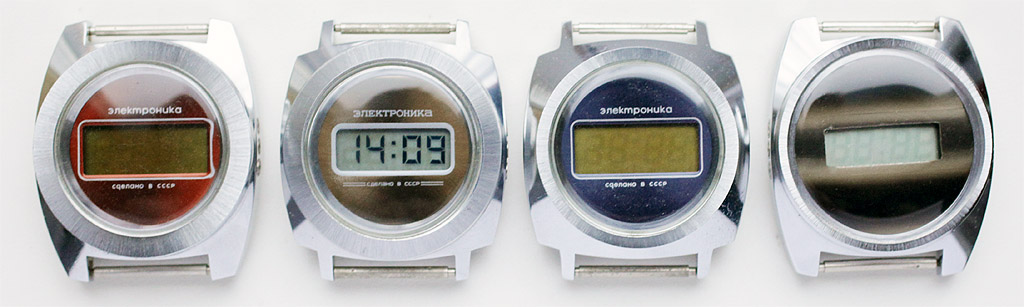

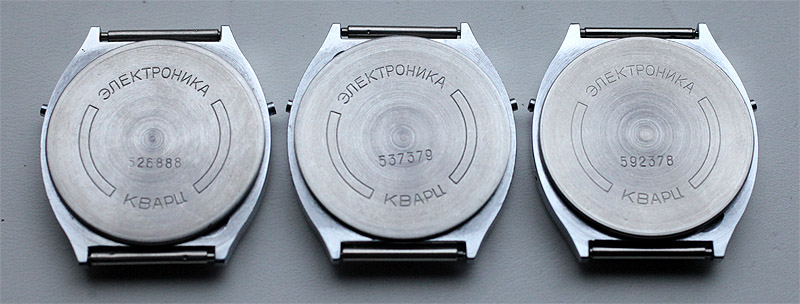

Нашелся очередной вариант корпуса "Подушка". Для сравнения несколько корпусов со стилизованным рантом с узором "лучики"

[Андрей Бабанин]

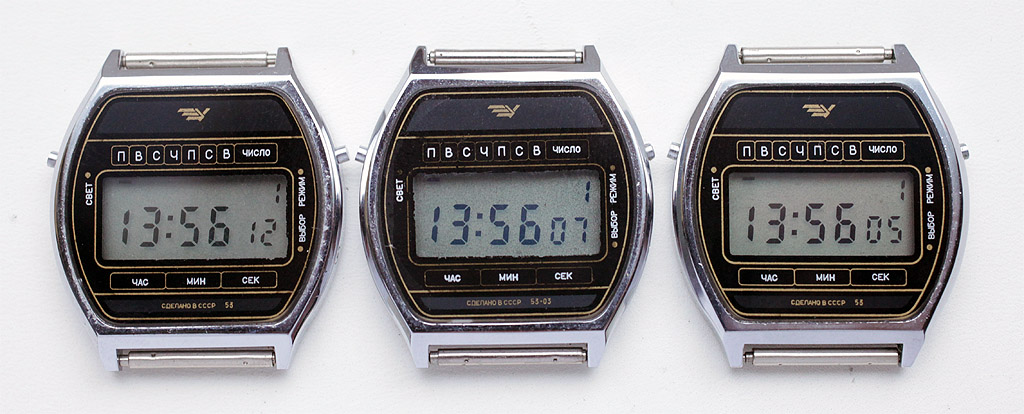

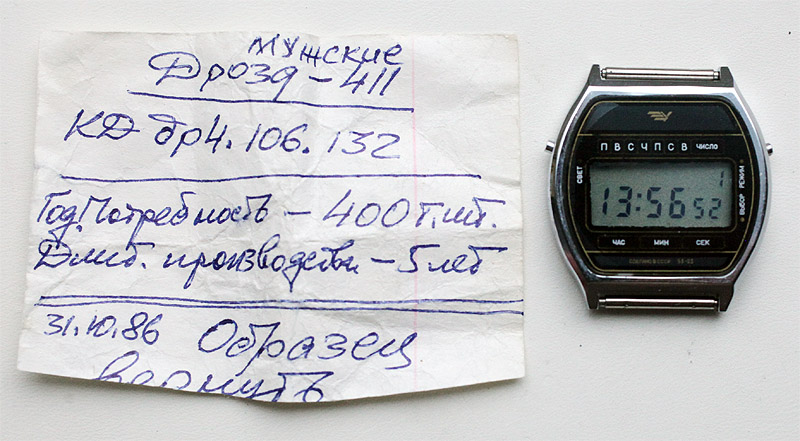

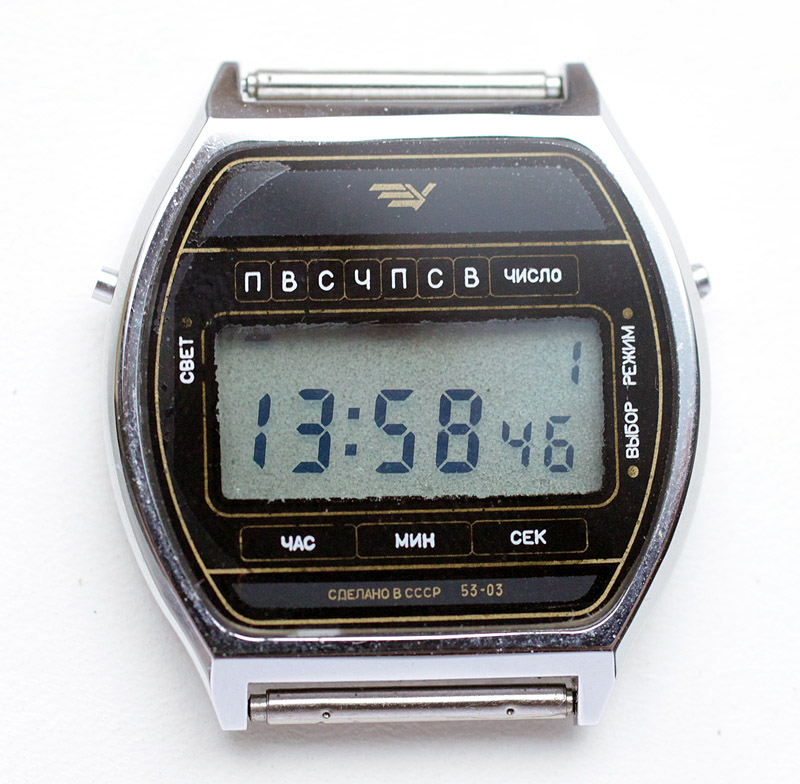

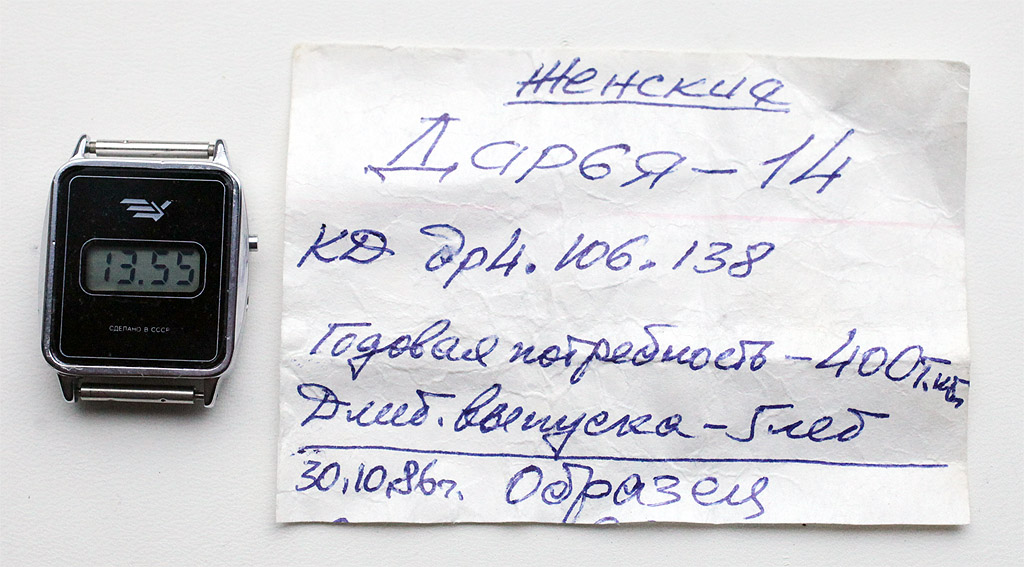

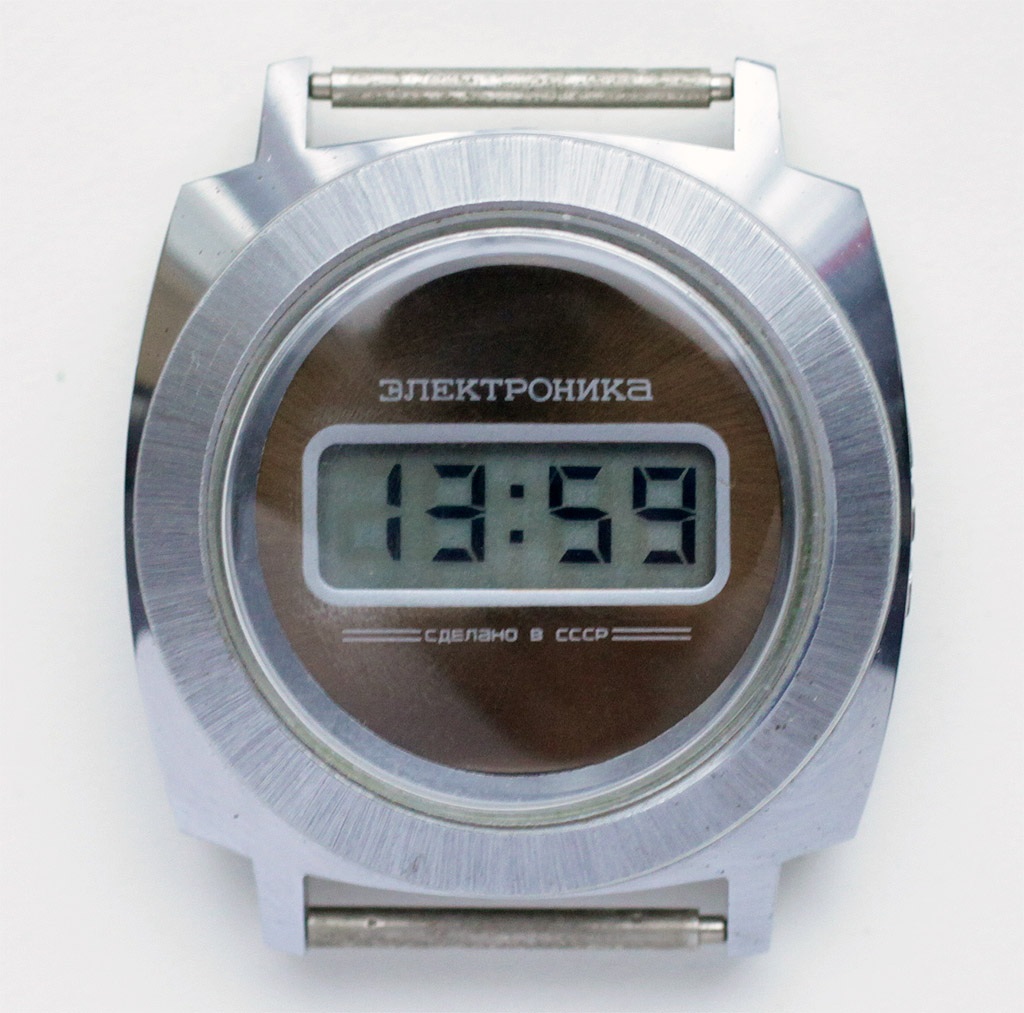

Поделюсь фотками достаточно интересных корпусов. Сразу скажу, что найти такое оформление 29376 или Э53 оказалось непросто. Сергей Дягилев выкладывал такое оформление несколько лет назад. За все время поисков это в первый раз, когда нашелся корпус с ранней маркировкой и целым стеклом. Попал он с интересной бумажкой, несколько проливающей свет на датировку и происхождение корпуса. Дополнительно выкладываю и женский вариант оформления, судя по аналогичной бумажке, произведенный в тот же период.

[mepps]

Сообщение от Clapton

Если вы о торговой сети, то это маловерятно. Иначе их было бы больше.
Возможно это что то предсерийное на стадии разработки. Токарная "проба пера", стартовый образец на том что попроще.

Не конечно. Я говорю о производстве. Проверяется эргономика корпуса

[Андрей Бабанин]

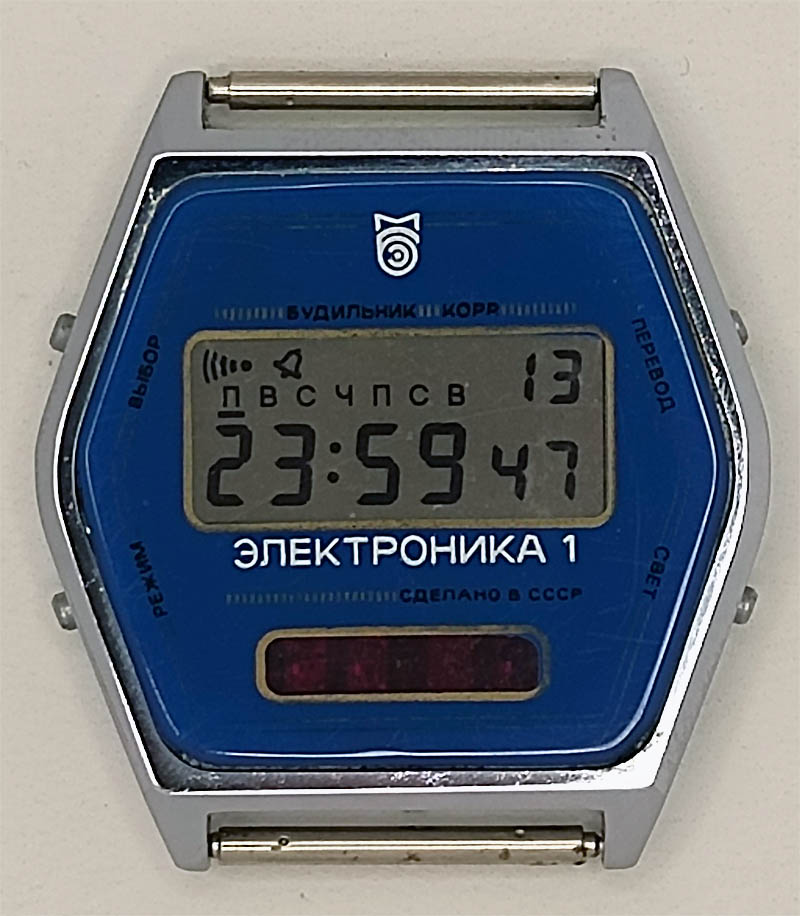

Тему гибридных часов я поднимал в этой теме не раз. Но к сожалению информации больше не становится, зато появляется ольше вариантов возможных оформлений. Ну хоть так.

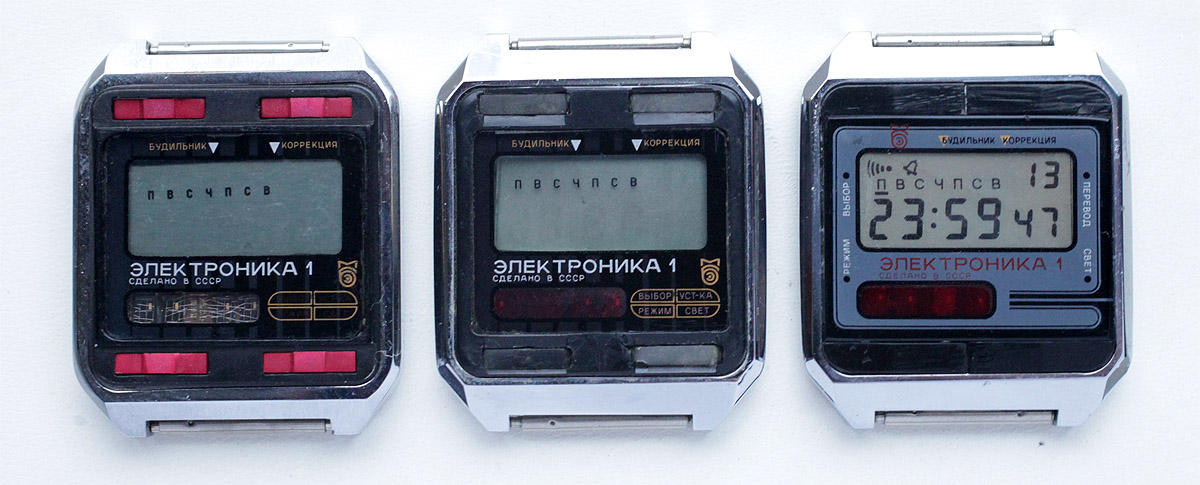

На данном фото самые левые часы - единственные с реально дошедшим механизмом, хоть и не дособранным.
Два других - муляжи. Посередине я сделал из корпуса, справа - заводской муляж, я лишь добавил светодиодные индикаторы для красоты.

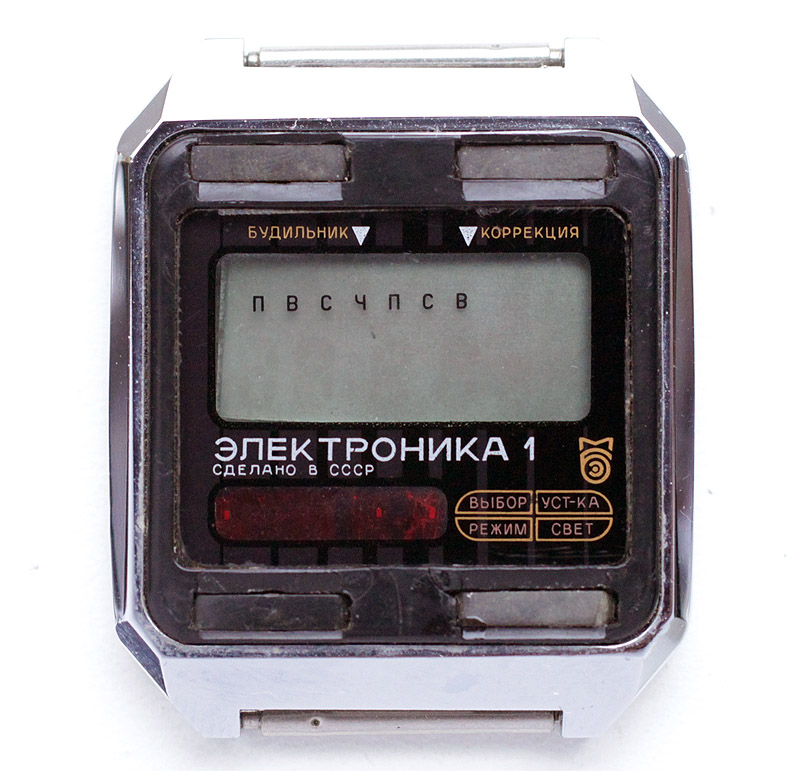

А это муляжи, попавшие в коллекцию ранее

[Ikorshunovich]

А какая тут информация? Нужно было реализовать подсветку, а с лампочками проблемы, за то запас запчастей к электронике 1. Второй дисплей, возможно, хотели сделать дополнительным к основному жк.

[Edun]

Задумка очень интересна, днём считывать информацию с ЖКИ, а в темное время суток использовать СИ. Интересно, это своя идея или же очередная попытка копирования?

[Андрей Бабанин]

С лампочками проблем не было, а вот западные разработки были в середине 70-х с обоими типами индикации. Часы с механизмом имеют логику, сходную с э55 в верхней части и возможно логику э1 внизу. Разварка светодиодов такая 7-7-7-7 сегментов, что не позволяет отображать дни недели буквами. Еще известно, что часы планировалось питать от литиевой батарейки.
Подстроечника нет, что характерно для Э55 и 29369 (Клёст). Чип сложный, имеет силовые выводы на цифры и сегменты.

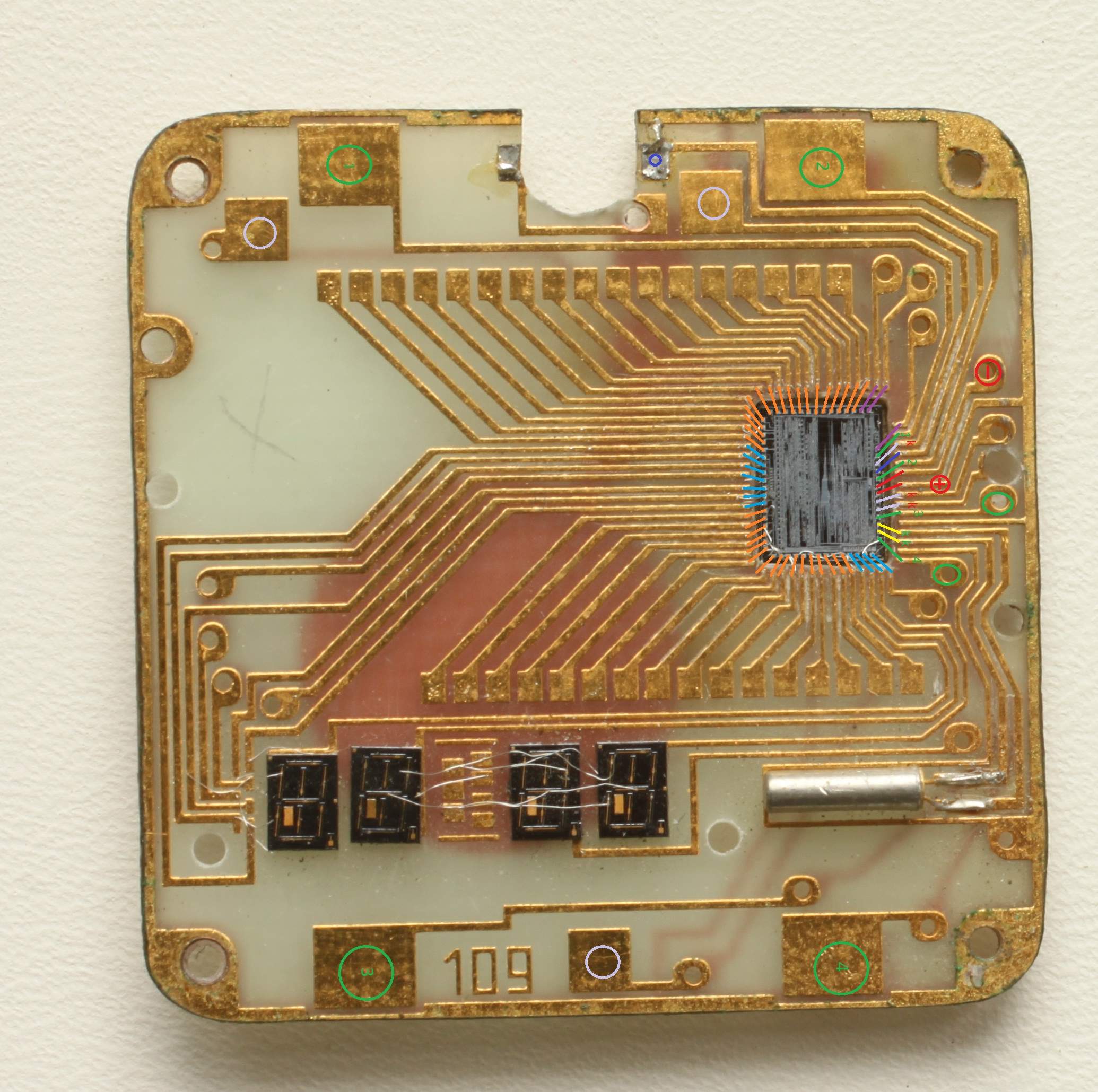

вот ссылка на картинку, где голубым показаны выводы на светодиоды 7 и 4 соответственно, оранжевым - выводы на ЖКИ, зеленые - кнопки, темно-синий - катушка, желтый - кварц, красное - питание и серое - контрольные точки.

www.horology.ru/TZ/chart1.jpg

[Edun]

Поверхностный монтаж вообще отсутствует или он есть на обратной стороне платы?
