Caretaker · #**391** 11.10.2016, 21:16

Цитата:

Сообщение от Андрей Бабанин

Был ответ в 388, но повторю

Да... *facepalm*
Спасибо!

Андрей Бабанин · #**392** 12.10.2016, 06:45

Обозначил места подсоединения частотомера для 4-х ранних моделей.

Surok · #**393** 12.10.2016, 22:10

Цитата:

Сообщение от Андрей Бабанин

Обозначил места подсоединения частотомера для 4-х ранних моделей

Но ведь на 30350 в самом большом отверстии 1Гц, разве нет? Нагляднее всего настраивать.

Андрей Бабанин · #**394** 12.10.2016, 23:41

Не уверен. Разницы с виду нет, но на 64 Гц при той же погрешности прибора результат точнее. Потом все же странно. На трех схемах (Б6-02 обе и Б6-03) просто нет точки 1 Гц. На Б6-202 - много релизов. Где и 1 вывод, и даже 3. Так и не понял пока для чего. Никак не найду техдок на ремонт и диагностику 202-й. С удовольствием поизучал бы. Ну и форма отверстия под щуп практически стандартна (хотя она менялась тоже), на ранних версиях отверстие под миллиметр диаметром, на более поздних раза в полтора увеличено.

Danimur · #**395** 13.10.2016, 14:26

С разрешения редакции научно-технического журнала "Электронная техника. Серия 2. Полупроводниковые приборы" (http://j.pulsarnpp.ru/) и библиотеки Института физики им. Л.В. Киренского Сибирского отделения Российской академии наук (http://kirensky.ru/) публикую сканы статьи О. В. Сопова, Ю. П. Докучаева, В. Г. Маранца и др. "Электронные наручные часы — микроэлектронное устройство и изделие бытовой техники" из сборника "Электронная техника. Серия 2. Полупроводниковые приборы" выпуск 5,6 от 1978 года.

MrBerelex · #**396** 14.10.2016, 08:44

Цитата:

Сообщение от Андрей Бабанин

На Б6-202 - много релизов. Где и 1 вывод, и даже 3. Так и не понял пока для чего. Никак не найду техдок на ремонт и диагностику 202-й. С удовольствием поизучал бы.

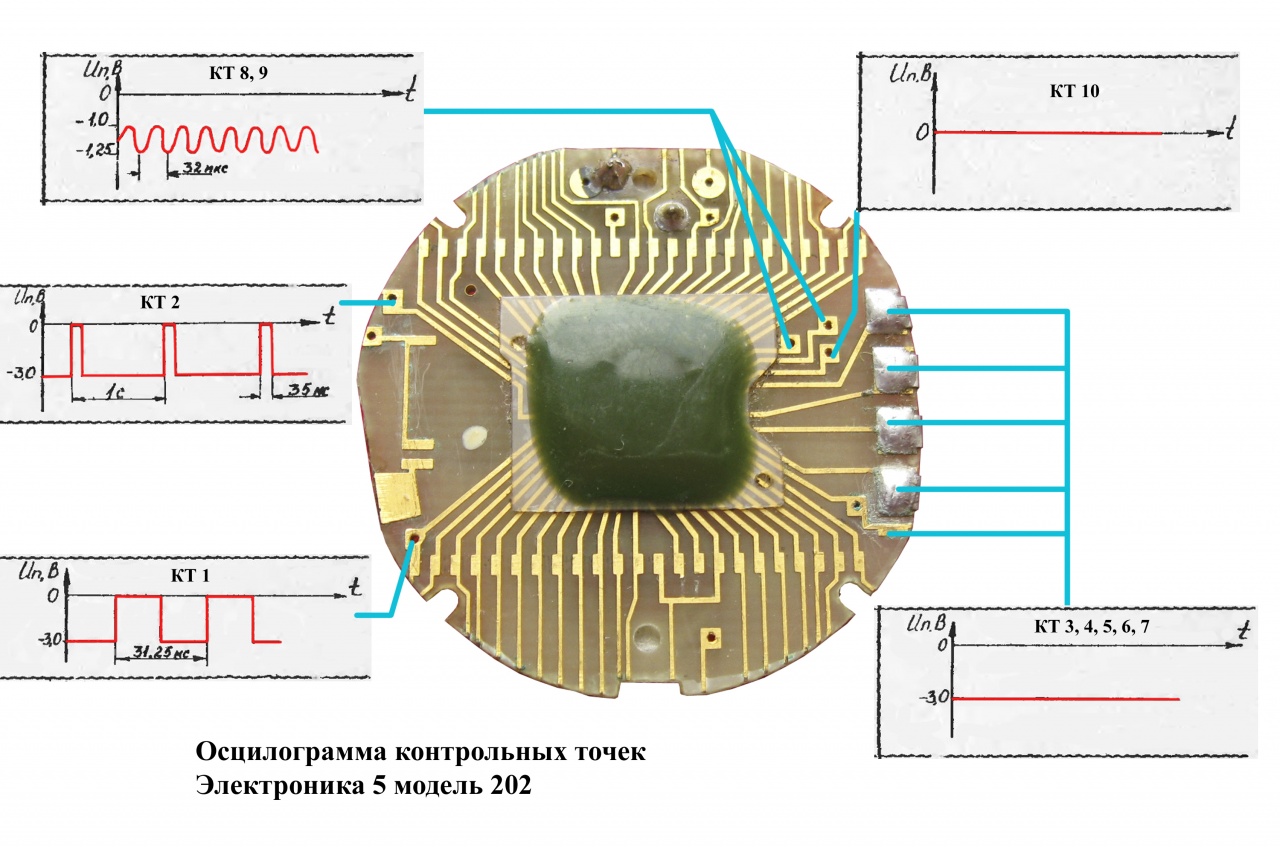

Возможно, такое ищите? Можете переместить в тему про 30350 (2020

Андрей Бабанин · #**397** 14.10.2016, 10:38

Спасибо! А текст есть к обозначениям?

Surok · #**398** 14.10.2016, 16:07

Цитата:

Сообщение от Андрей Бабанин

Разницы с виду нет, но на 64 Гц при той же погрешности прибора результат точнее.

Я бы сказал, что наоборот -- при прочих равных (т.е. одинаковых периоде меток времени и числе усредняемых периодов) при увеличении измеряемого периода относительная погрешность снижается (а ведь при подстройке мы именно её "ловим"). А при правильном подборе этих величин относительная погрешность на обоих периодах будет примерно одинаковой. По крайней мере на моем Ч3-63 так (п.2.8 в инструкции), но, думаю, вряд ли что-то принципиально изменилось в устройстве частотомеров.

А вообще на 1Гц можно сразу сказать, на сколько часы уйдут в сутки, а на остальных частотах надо в таблицу смотреть. Удобство только в этом

Danimur · #**399** 14.10.2016, 17:24

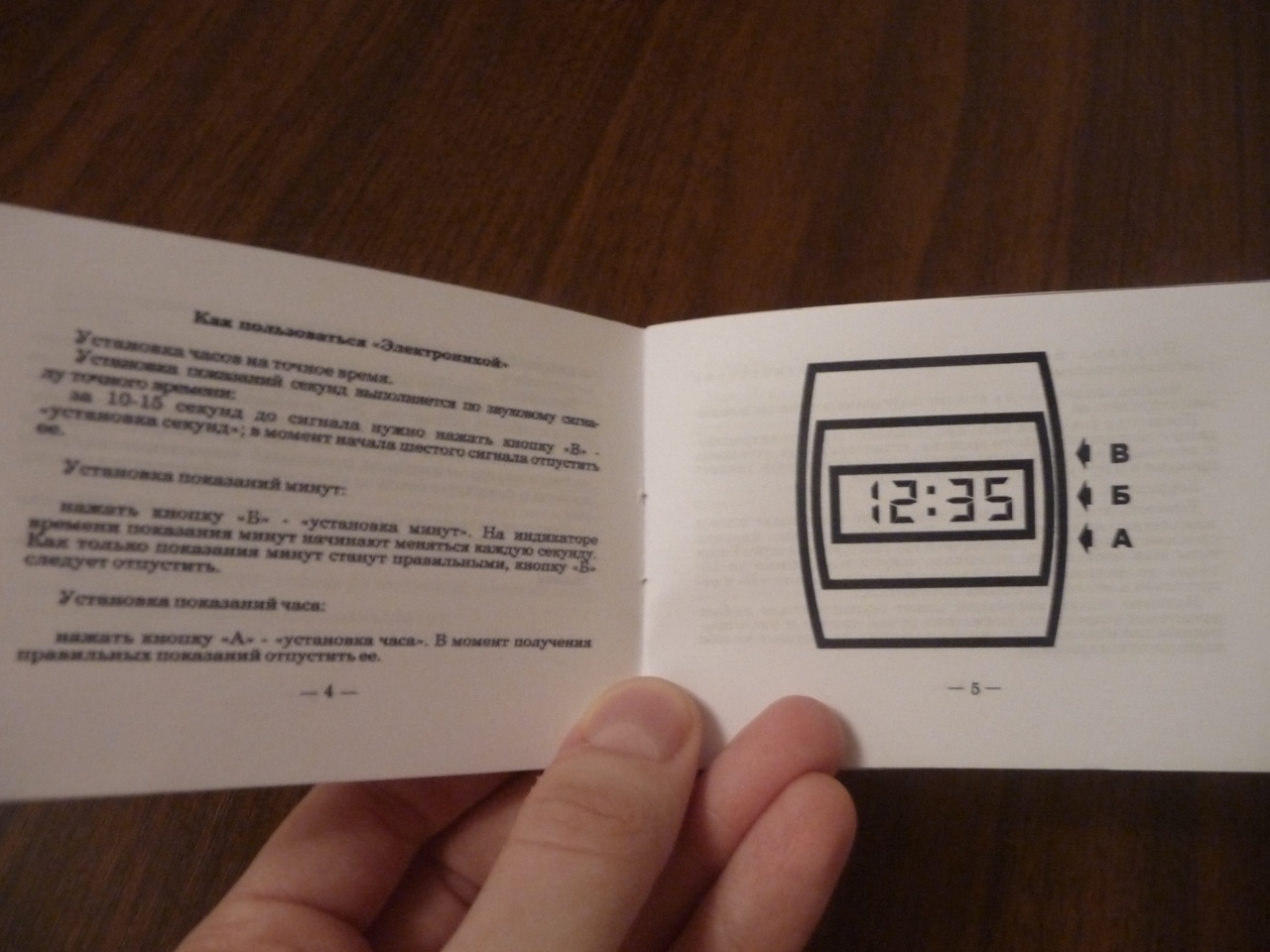

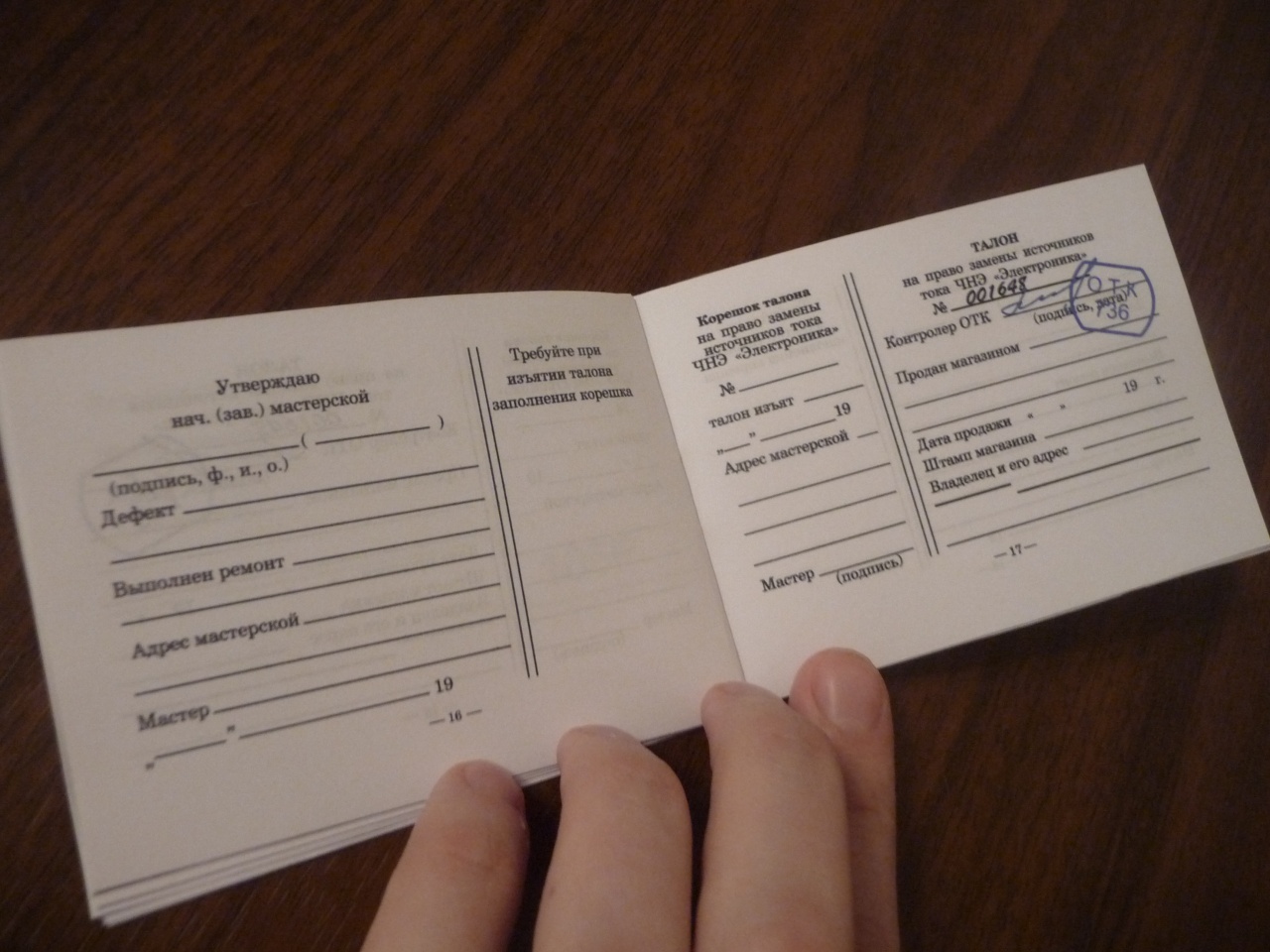

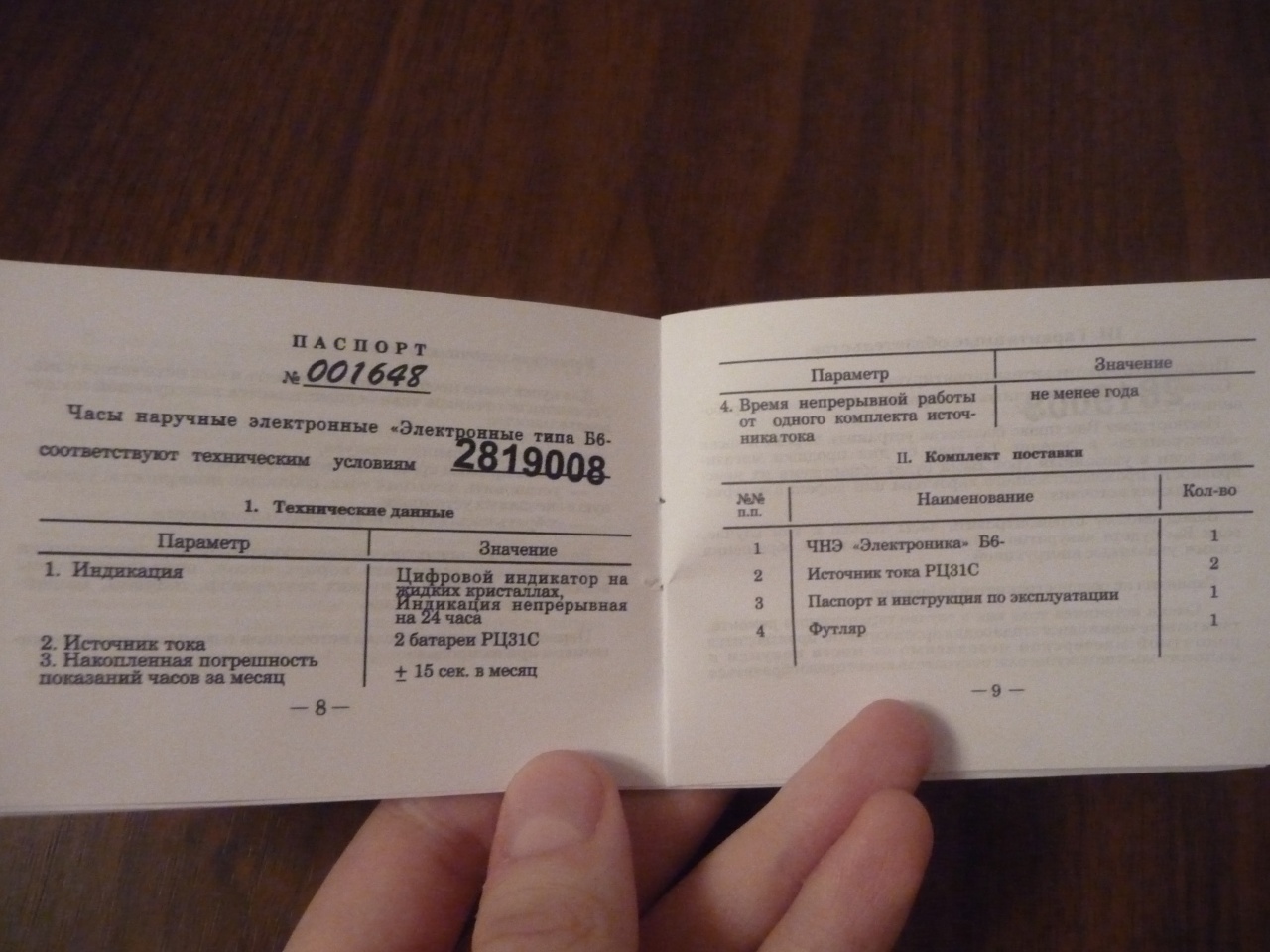

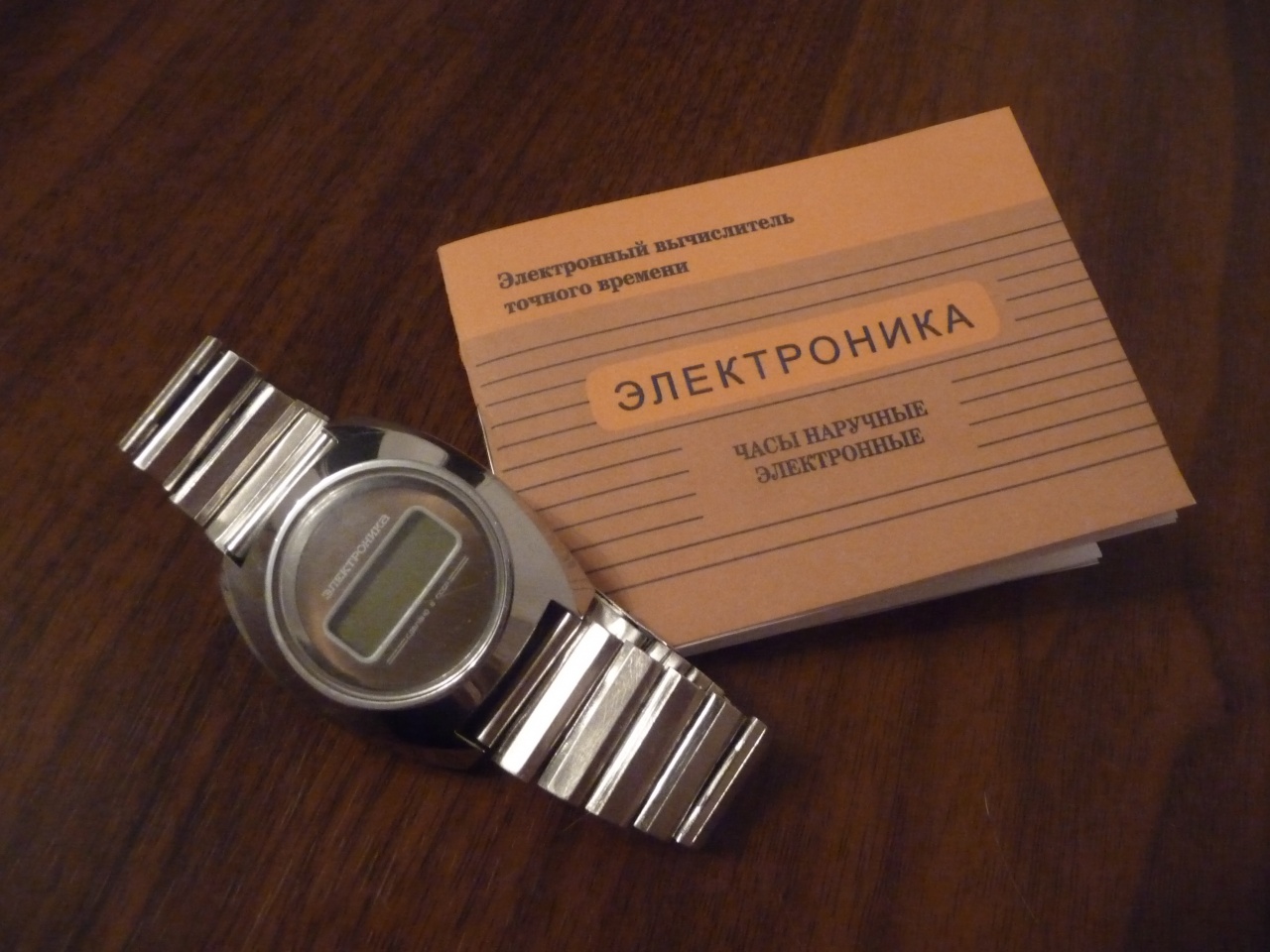

Сварганил себе инструкцию для Б6-02

Андрей Бабанин · #**400** 14.10.2016, 21:11

To Surok в сутках 172800 полусекунд - величин допуска для часов. Для герца погрешность в полсекунды в сутки - шесть в минус шестой степени, нужен серьезный прибор. Для 64 гц достаточно минус четвертой степени - вполне обычный прибор. Кроме того, я пока не знаю, как замерить 1 гц, прибор стандартно меряет с 2 гц
