Зубчатое колёсико с 30 зубьями на одной оси с ходовым колесом, которое с помощью пружинки чётко фиксирует ходовое колесо после каждой половины шага. Предотвращает трение палетных дисков об зубья ходового колеса. На первом фото в посте 7086 обведено. У Славы ни в одной модификации этого фиксатора нет, просто тормозная пружина. Есть у Янтаря (обычного с секундной стрелкой, не "червячного") и у Луча 3054/3055 (но не 3045).

Кстати, а почему у Jaz три камня? У нашей Славы шесть.

[Ikorshunovich]

Сообщение от siealex

Зубчатое колёсико с 30 зубьями на одной оси с ходовым колесом, которое с помощью пружинки чётко фиксирует ходовое колесо после каждой половины шага. Предотвращает трение палетных дисков об зубья ходового колеса. На первом фото в посте 7086 обведено. У Славы ни в одной модификации этого фиксатора нет, просто тормозная пружина. Есть у Янтаря (обычного с секундной стрелкой, не "червячного") и у Луча 3054/3055 (но не 3045).

Кстати, а почему у Jaz три камня? У нашей Славы шесть.

Гляну на своих, я подумал, что вы про пружинку.
Видимо изменения конструкции, добавили камни, убрали пружинку, при желании разжиться этими джазисторами не сложно, вот тогда можно полноценно что-то говорить.

[Ikorshunovich]

Сообщение от siealex

Кстати, а почему у Jaz три камня? У нашей Славы шесть.

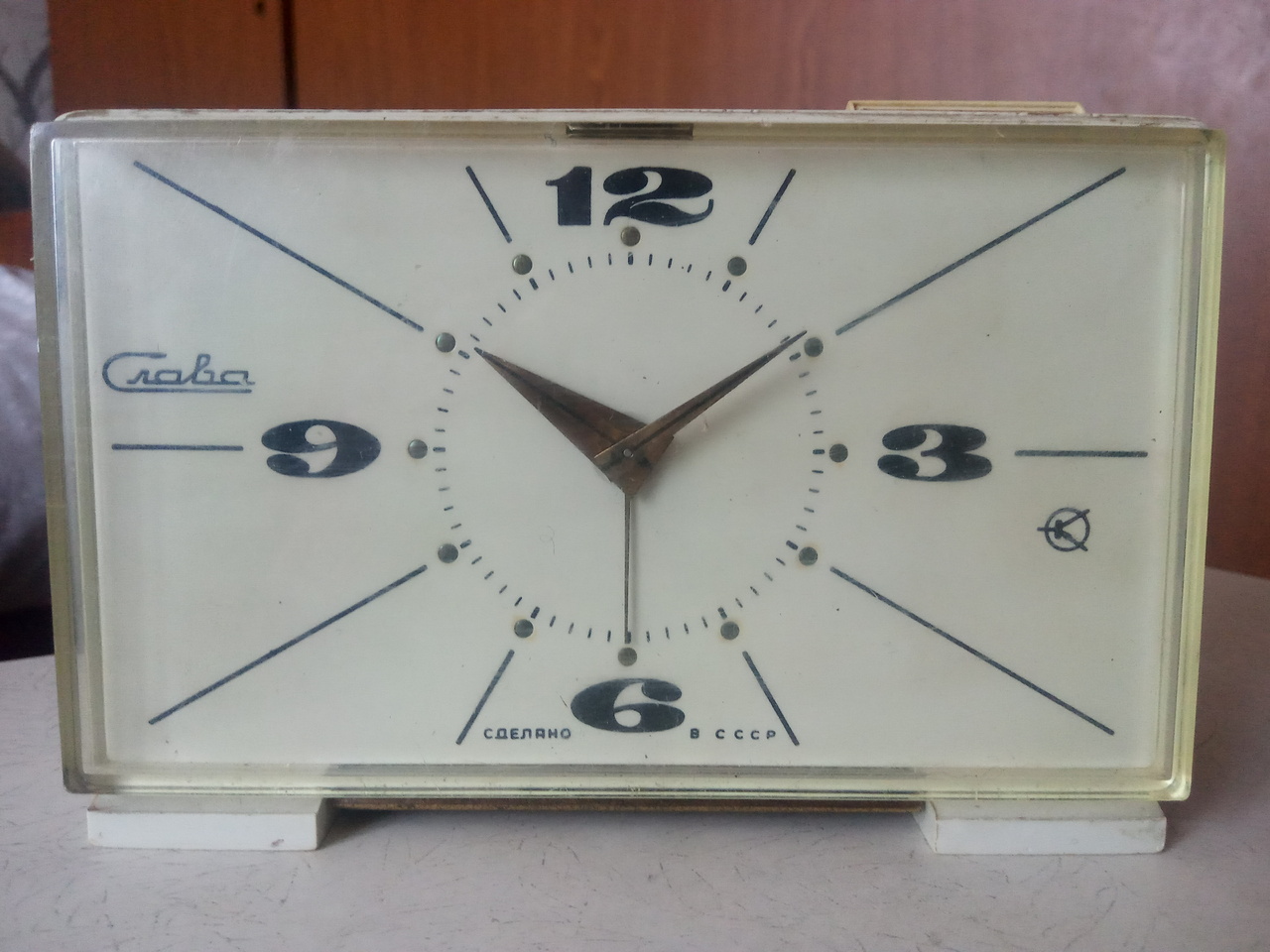

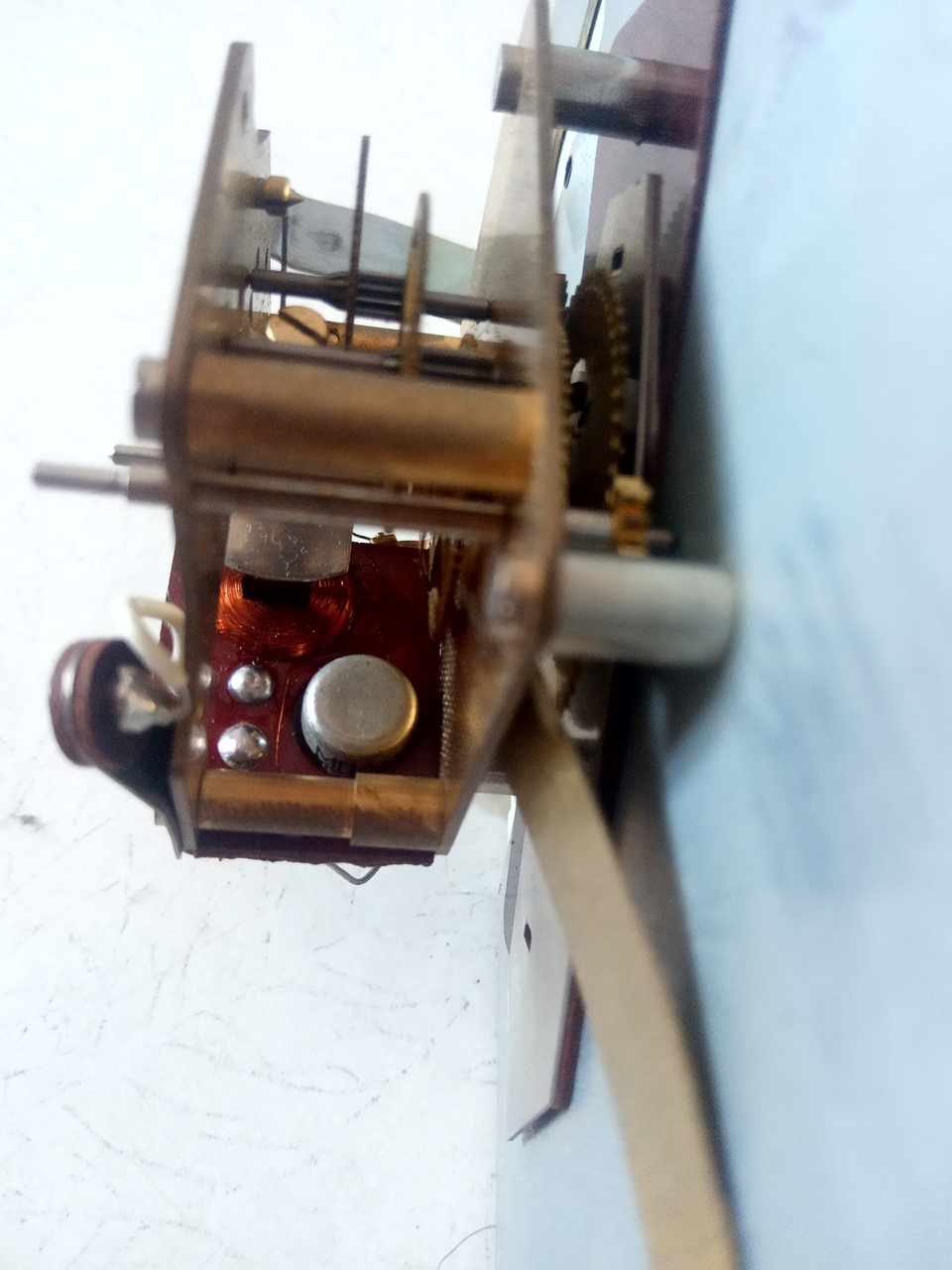

Произвёл я вскрытие, часы 72 года, схема вроде живая и ранняя, есть 78 с уже поздней схемой, крайние мои 08.86.

[siealex]

Как на этой схеме предполагалось делать пуск? Пробовал ставить такой блок на исправный механизм - для пуска нужно толкнуть баланс минимум на 120*.

[Ikorshunovich]

Сообщение от siealex

Как на этой схеме предполагалось делать пуск? Пробовал ставить такой блок на исправный механизм - для пуска нужно толкнуть баланс минимум на 120*.

Никак, пуска здесь нету. Он появится в следующей схеме. В паспорте к таким указывалось, что их нужно повернуть чтоб запустить.

[siealex]

Странно, что не приделали рычаг пуска, как на Янтаре.

[Ikorshunovich]

Сообщение от siealex

Странно, что не приделали рычаг пуска, как на Янтаре.

Эта схема была до 74-75 годов, позднее не видел + смысл? Слава небольшой будильник его и так можно запустить.

[ssetterr]

Ознакомился с разными комментариями в ветке, нашёл статью в одной из центральных газет за октябрь 1966 года.

У начальника конструкторского отдела НИИЧаспрома Л. Соболя сейчас хранится один официальный документ. Там, в графе "патентная чистота" указано, что нигде в мире нет часового устройства подобной конструкции. Речь идёт об электронно-механическом будильнике, который изображён на фотоснимке.
Не ищите здесь традиционной пружины. Её заменила батарейка "Марс", которой хватит и для безостановочного хода часов на протяжении года, и для электрозвонка, и для подсветки циферблата в темноте. Использованную батарейку легко сменить на новую. Часы будут выпускаться в корпусе из цветной пластмассы.
Л. Соболь: "Институтом разработана оригинальная, удобная в производстве конструкция часового механизма использованием транзисторов. Она обеспечивает высокую точность хода и позволяет выпускать часы со всевозможными дополнительными устройствами, например с календарём, с музыкальным боем и другие варианты."

[Ikorshunovich]

Сообщение от ssetterr

Ознакомился с разными комментариями в ветке, нашёл статью в одной из центральных газет за октябрь 1966 года.

Скорее всего это и есть прототип нашей славы, но французы делали своих устройства ещё с конца 50-х.

К слову, есть легенда, что перекидную славу делали для Брежнева.

[ssetterr]

Сообщение от Ikorshunovich

... но французы делали своих устройства ещё с конца 50-х.
К слову, есть легенда, что перекидную славу делали для Брежнева.

Если не ошибаюсь, в конце 30-х Сокольнический Р.П.Т. выпускал электронные настенные/настольные часы
Перекидные на базе обычного механизма от малой партии видел СЧЗ, приятные, как табло, через минуту щёлк, особенно интересно, когда час сменяется другии
