Вопросы начинающих

[tanamuna]

И ещё , это как то относится к стандарту BSW(BSF)?

[Душан Грујић]

Сообщение от Yntarius

Прошу подсказать как правильно (по технологии) снимается-устанавливается колонка узла баланса в опору подвижной колонки. Какие существуют съемники, оправки - для примера на калибре ЕТА.

Добры вечер!

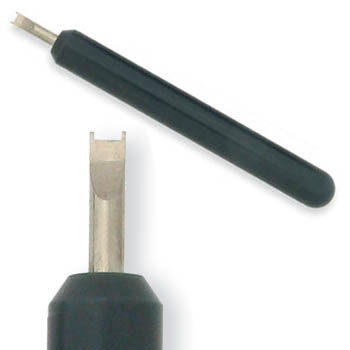

Для снимать использовать инструмент Etachron. Для установить лучше всего использовать палку заостренного оргстекла. Для поместить назад колонку, нажмите на нее еще ​​в очень контролируемым образом. Удерживайте палку только направлением толчка, очень тщательно.

С уважением

Душан

[Душан Грујић]

Сообщение от tanamuna

А подскажите , в таблице указаны какие то % - это что такое?

В зависимости от диаметра отверстия определяется процент пятна контакта резьбы.

С уважением

Душан

[Душан Грујић]

Сообщение от tanamuna

И ещё , это как то относится к стандарту BSW

BSW = British Standard Withworth

С уважением

Душан

[Александр Беляков]

Сообщение от Душан Грујић

Для установить лучше всего использовать палку заостренного оргстекла. Для поместить назад колонку, нажмите на нее еще ​​в очень контролируемым образом.

Душан Владимирович, правильно-ли я понял, что для расширения опоры нужно использовать конус ближе к основанию моста баланса?
С уважением Александр.

[Slepoy]

Сообщение от Yntarius

правильно-ли я понял, что для расширения опоры нужно использовать конус ближе к основанию моста баланса?

Устанавливается аккуратнным нажимом на колонку, как написал ув.Душан.
Где-то есть тема,я не нашел. Потренеруйтесь на старом балансе, т.к. испортить новый очень просто. Мост положить на стол и желательно зафиксировать.

[tanamuna]

Доброй ночи Душан Владимирович.
Вот микроскопом произвёл замер углов и количество витков на дюйм,вот что получилось :

1)диаметр - 3,9 мм
витков - 30
угол - 60(или 55)
шаг - 1 мм

2)диаметр - 3,0 мм
витков - 42
угол - 60(или 55)
шаг - 0,75 мм

3)диаметр - 2,9 мм
витков - 46
угол - 60(или 55)
шаг - 0,5 мм
Можно ли определить тип резьбы?

[Душан Грујић]

Сообщение от tanamuna

...диаметр - 3,9 мм витков - 30 угол - 60 (или 55) шаг - 1 мм

Доброе утро, Владимир!

Мне не ясно чего то означает число витков "30", если Вы уже измерили шаг резьбы который составляет "1 мм". Один дюйм равно 25.40 мм, если 30 витков по дюйму то шаг будет 0.847 мм.

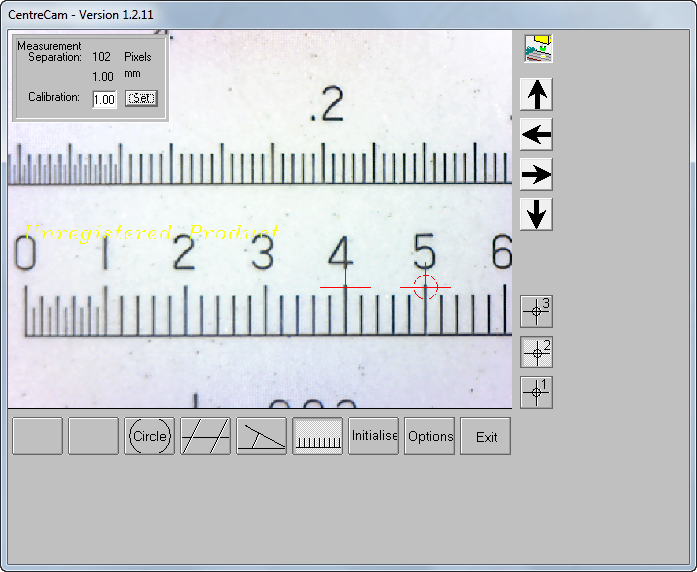

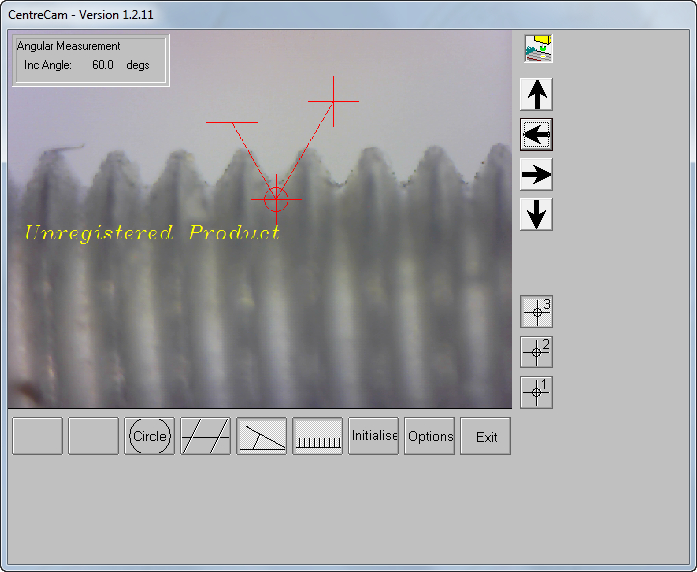

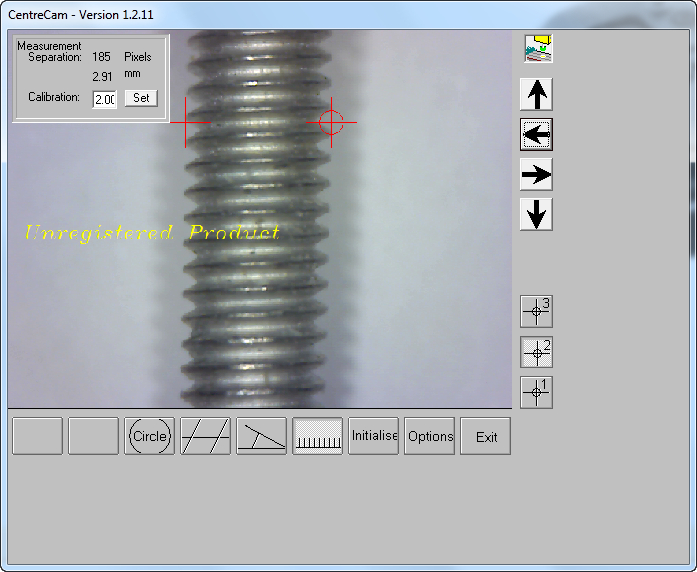

Программе надо будет калиброванный для любое измерение, каждый раз когда увеличение было изменено. Калибровка выполняется следующим образом, показано на фото ниже, затем и процедура измерения. Для калибровки надо использовать линейный эталон, можно использовать любой который Вам доступен.

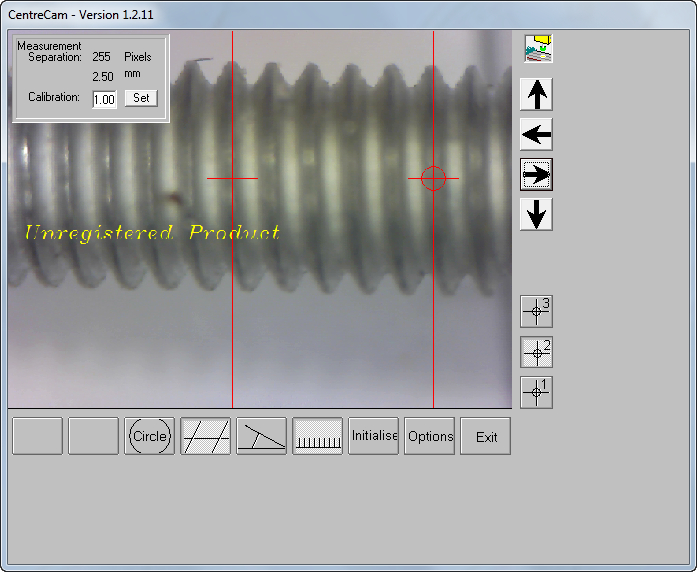

Вот, я измерил винт М3 у которого шаг 0.5 мм. Измерил пять витков для получении более точного результата.

С уважением

Душан

[tanamuna]

Конечно же количество витков на дюйм....

[Душан Грујић]

Сообщение от tanamuna

Конечно же количество витков на дюйм....

Владимир,

Это не может быть! Шаг от 1 мм и 30 витков в дюйм нет то же.

С уважением

Душан
