Примеры расчёта зубчатых передач часов

[Alexey Andrianov]

Всех приветствую !

Попалась такая деталь в изготовление.

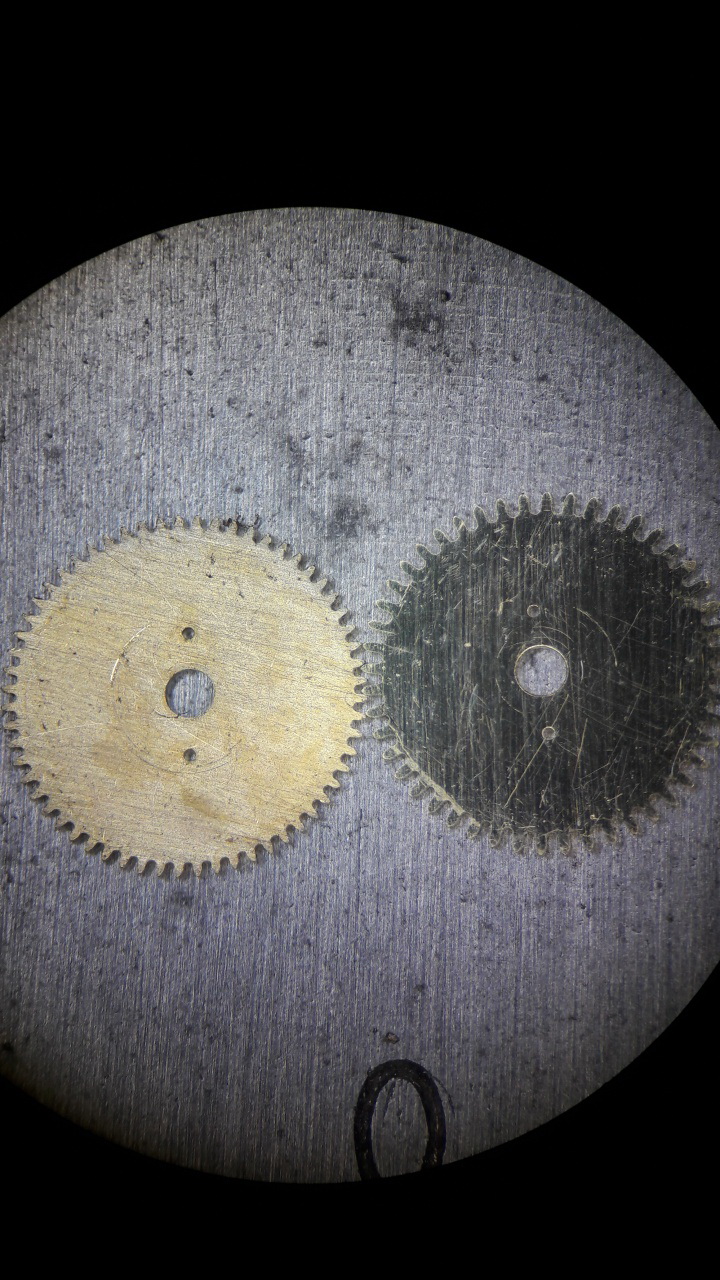

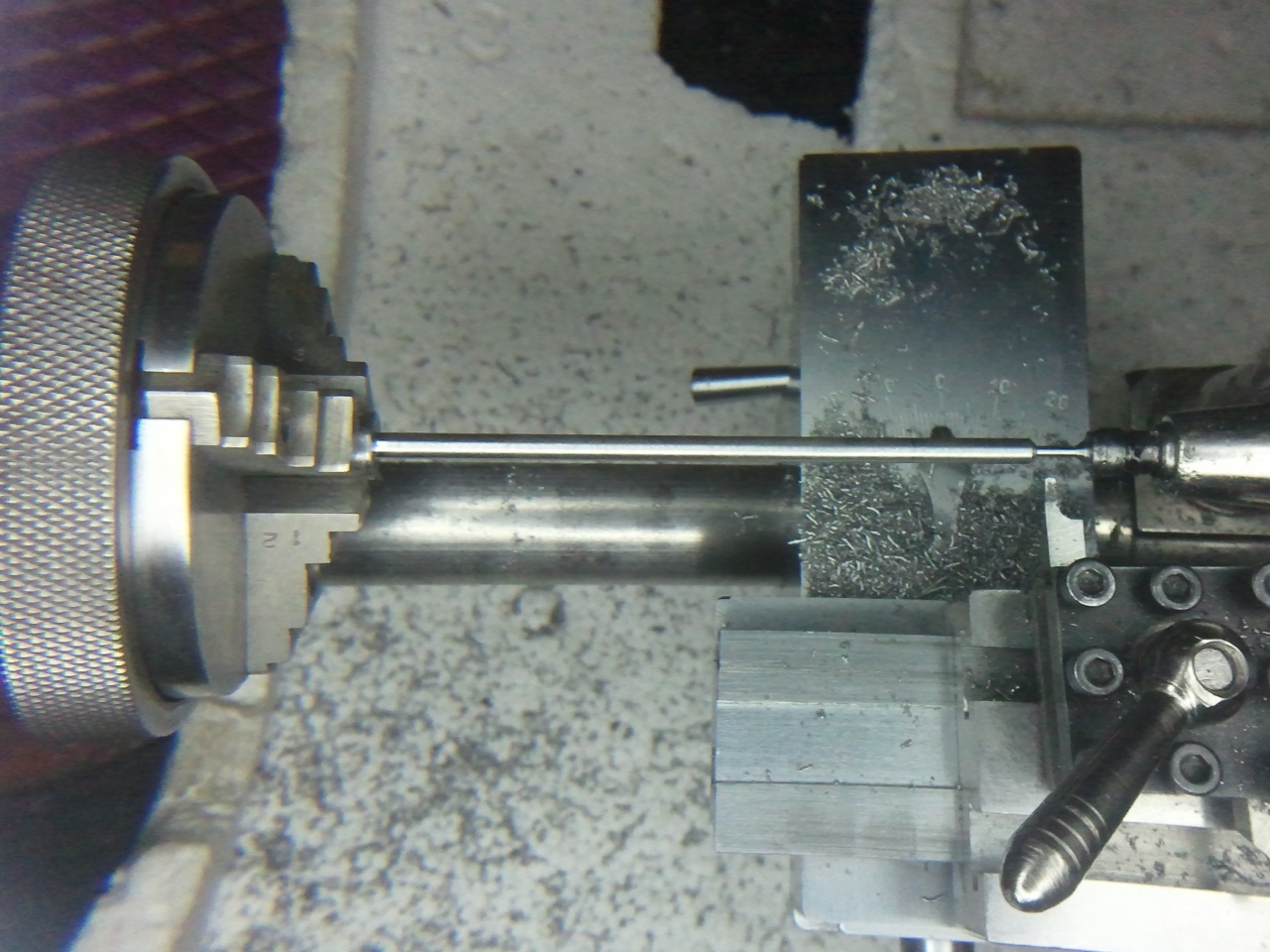

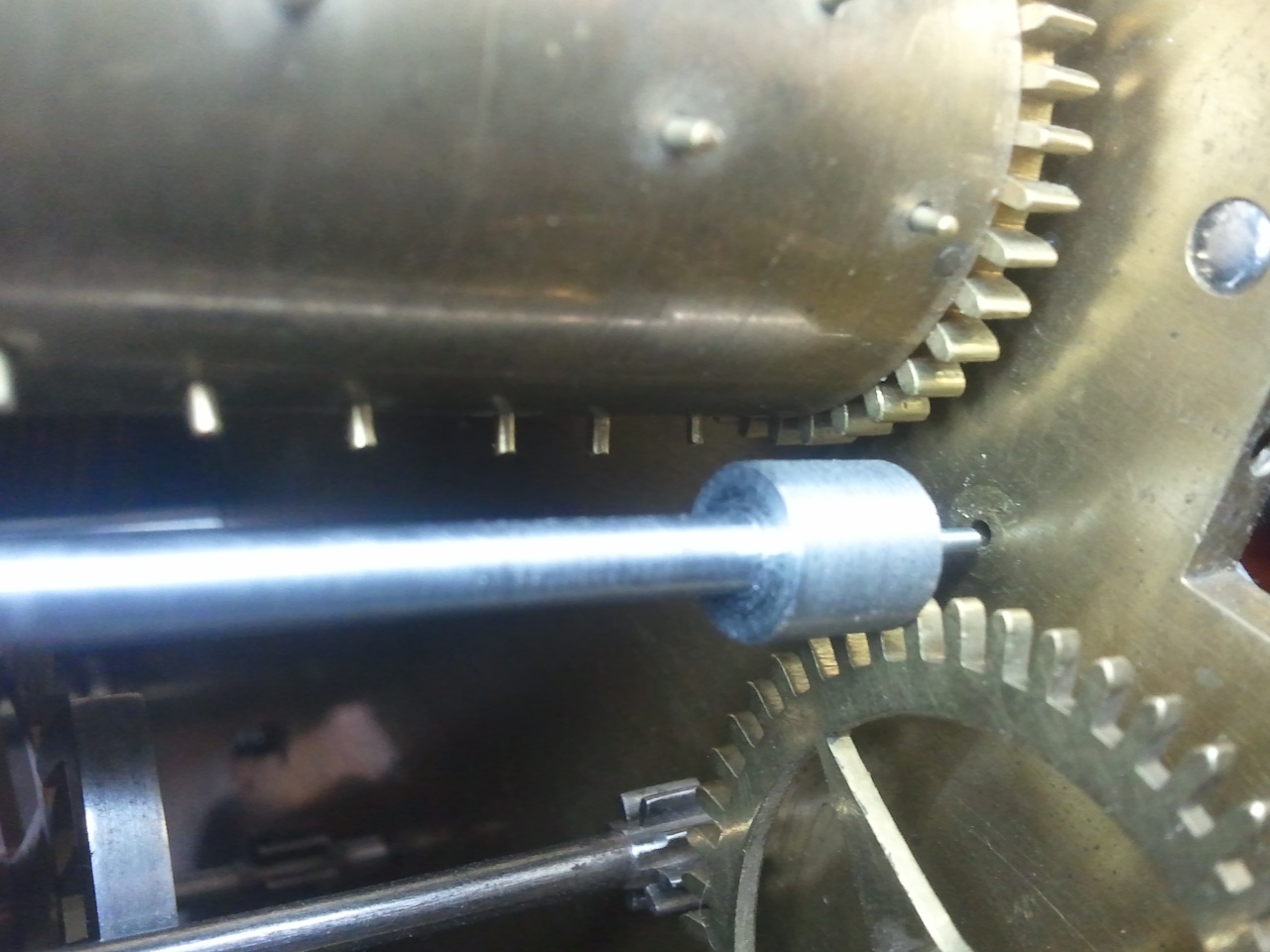

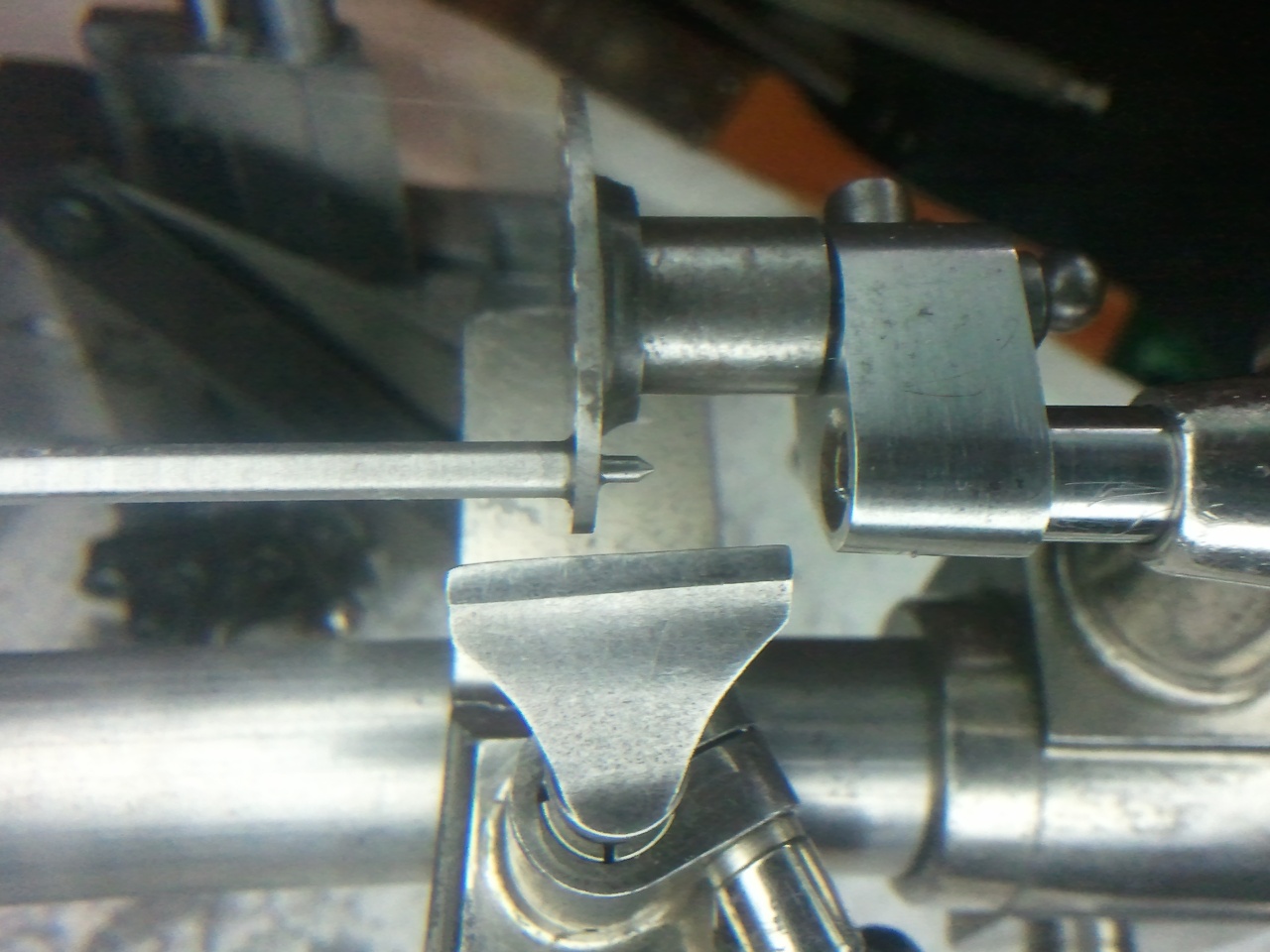

Провёл такие подготовительные работы. Дальше буду нарезать зубья и делать ветряк.
Образца нет, но по фото из интернета, можно догадываться как это выглядит.

С уважением, Алексей.

[Graf]

------- ДОБАВЛЕНО ЧЕРЕЗ 17 МИН --------

Сообщение от Alexey Andrianov

Дальше буду нарезать зубья и делать ветряк.

Успехов, жду фотографий. Только вот по мне бы лучше сначала нарезать зубья, пока заготовка потолще, затем проточить и термообработка с доводкой.

[Alexey Andrianov]

Сообщение от Graf

Только вот по мне бы лучше сначала нарезать зубья

Спасибо.Так и планирую сделать.Заготовка с припуском, материал сыроват, для режущего инструмента щадящий вариант.
Термообработка потом.К сожалению на данный момент занимаюсь сбором информации.Программами расчёта не владею.
Поэтому и сдвинул работу с места путём подготовительных работ.Не совсем понятна кинематика механизма четвертей, так как из цепочки утеряно не одно колесо.Попадаются схожие фото из интернета .Пока по ним пытаюсь понять что и как.

[nevenbekriev]

Если есть сомнения относительно число зубцов и внешний диаметр триба, сообщите число зубцов полотна, его внешний диаметр и межосевое расстояние, я постараюсь наидти правиьные числа.

[Alexey Andrianov]

Добрый день !

Спасибо за желание оказать помощь в восстановлении !
Я не совсем понимаю принцип взаимодействия колёс механизма четвертей.
Как смог набросал схему.

Барабан взаимодействует с трибом колеса которое утеряно.В свою очередь полотно этого колеса работает с барабаном молоточков.А дальше связь теряется.Остаются без взаимодействия колесо черпала гребёнки, которое работает с колесом ,через полотно которого идёт взаимодействие на триб ветряка.
Возможно полотно утерянного колеса работает с трибом колеса на оси которого черпало и барабаном молоточков единовременно ?
Не знаю доступно ли написал ?

С уважением.

[lng]

У меня почему то получается 7 колес с ветряком. Что бы точно сказать нужны хорошие фото с боков платин. На фото как у хермле.

[Graf]

А как происходит передача с барабана молоточков на колесо с гребёнкой, тоже что-то отсутствует?
Надо точно измерять расстояние между осями, или центрами отверстий где они стояли и диаметры и количество зубьев соседних колёс и трибов. Тогда можно очень легко определить какие были недостающие колёса и трибы.
Это я когда-то на форум выкладывал.

В первую очередь определяете окружность качения, то есть если бы это были два ролика перекатывающиеся друг по другу, затем по отношению их радиусов определяете количество зубьев Z. Для этого нужно найти модуль m.
Если чего не понятно, пишите.

На схеме диаметр качения указан как делительная окружность.

[lng]

Там скорее всего даже не колесо а двойной триб, один большой другой маленький. С этого триба идет раздача на барабан и на еще одно недостающее колесо с которого потом идет на остальные колеса. Это как один из вариантов.

[Alexey Andrianov]

Сообщение от lng

двойной триб

я думал о двойном трибе на оси ветряка , но расстояние от оси ветряка до зубьев барабана большое
Да и смысла вешать барабан на последнюю точку этой цепочки не логично.
При таком диаметре триба он тогда не пройдёт через отверстие в задней платине к выносному мосту.
А вот в варианте как на фото проходит с минимальным зазором.

Всем спасибо, за участие и помощь.
Не знаю, уместны ли в этом разделе посты с вопросами.

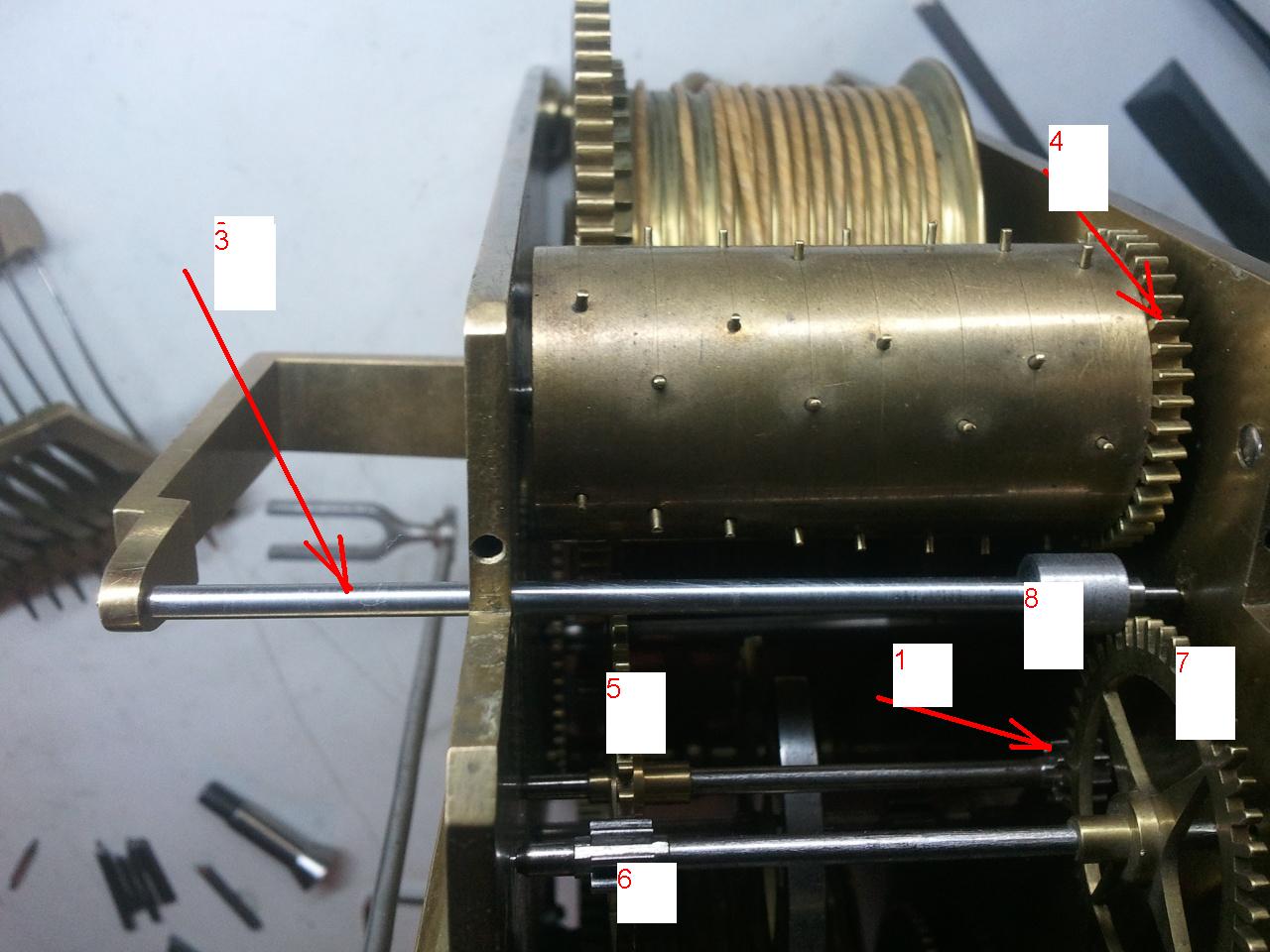

Сейчас вижу такую схему работы.

Полотно утерянного колеса которое идёт после барабана, работает с трибом 1 ( ось черпала гребёнки четвертей ) и с полотном 4 ( барабан молоточков ).
Дальше 5-6-7-8.
Других вакансий в платинах под оси не увидел.

С ув.

[Graf]

Сообщение от Alexey Andrianov

Не знаю, уместны ли в этом разделе посты с вопросами.

Конечно уместны, Вы уже всех заинтриговали, теперь придётся довести дело до конца.

Что бы не отсутствовало в механизме, по всей видимости не более одного звена подряд, а это здорово упращает дело. Двойной триб или нет, это всёравно просто шестерни, я уверен что всё получится.
Неплохо бы сделать фото как предлогает ув. ing, до сих пор ничего не видно.
