Часовой станок АТМ

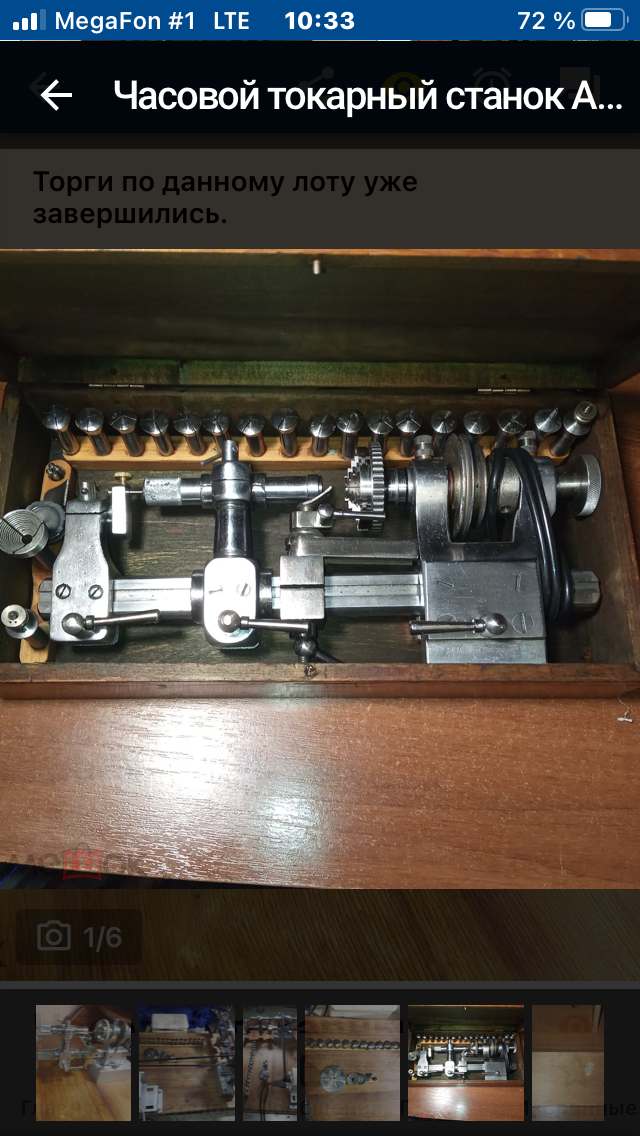

Здравствуйте! Имеется АТМ! Есть проблемы со шпинделем! Существенное биение и лёгкое закусывание при вращении. Впечатление,что шпиндель кривой,так как биение видно и на патроне ,и на протяжном валу! Как исправить то? Кто в курсе?
Миниатюры
Нажмите на изображение для увеличения
Название: ED98325F-88CE-473F-93C1-7CF02F3D3D6B.png
Просмотров: 156
Размер:	1.05 Мб
ID:	3391850
__________________
Ради всего святого!!
Ответить с цитированием
  #2
Старый 04.04.2022, 17:59
Аватар для 4MASTER
4MASTER 4MASTER вне форума
Форумчанин

Регистрация: 25.03.2013
Адрес: Latvija
Сообщений: 3,210
Сказал(а) спасибо: 181
Поблагодарили 1,164 раз(а) в 984 сообщениях
Цитата:
Сообщение от UF400 Посмотреть сообщение
Здравствуйте! Имеется АТМ! Есть проблемы со шпинделем! Существенное биение и лёгкое закусывание при вращении. Впечатление,что шпиндель кривой,так как биение видно и на патроне ,и на протяжном валу! Как исправить то? Кто в курсе?
Я не могу точно сказать , но по описанию , разбиты подшипники и требуют замены.
Ответить с цитированием
  #3
Старый 04.04.2022, 19:33
Аватар для UF400
UF400 UF400 вне форума
Новичок

Регистрация: 07.03.2014
Адрес: Ru,СПБ
Сообщений: 8
Сказал(а) спасибо: 1
Поблагодарили 29 раз(а) в 2 сообщениях
Цитата:
Сообщение от 4MASTER Посмотреть сообщение
Я не могу точно сказать , но по описанию , разбиты подшипники и требуют замены.
Там втулки. Тоже самое?
__________________
Ради всего святого!!
Ответить с цитированием
  #4
Старый 04.04.2022, 22:07
Аватар для 4MASTER
4MASTER 4MASTER вне форума
Форумчанин

Регистрация: 25.03.2013
Адрес: Latvija
Сообщений: 3,210
Сказал(а) спасибо: 181
Поблагодарили 1,164 раз(а) в 984 сообщениях
Цитата:
Сообщение от UF400 Посмотреть сообщение
Там втулки. Тоже самое?
Втулки , это подшипники скольжения . В старые времена делались из бронзы , лучше из фосфорнои бронзы.
Ответить с цитированием
Этот пользователь сказал Спасибо! 4MASTER за это сообщение:
БелыйПарс (30.09.2022)
  #5
Старый 04.04.2022, 22:13
nevenbekriev nevenbekriev вне форума
Форумчанин

Регистрация: 21.03.2015
Адрес: Варна, Болгария
Сообщений: 2,682
Сказал(а) спасибо: 611
Поблагодарили 3,601 раз(а) в 1,610 сообщениях
Смотрите, мне тоже трудно представить, что шпиндель у Вас кривой. Тоже, я не русский, и не могу представить как он может закусывать и что ето может значить. Но раз говорите, что есть биение при его вращения, ето никак не может быть связанным с подшипниками. Да, они втулки, но стоят на месте и как и не разбитые, к биению шпинделя ето не приведет.
Вам как начало следует снять етого патрона и спрятать его где-то подальше от себя, как он легко может испортить и шпиндель и подшипниках. Патрон позволяет захват больших деталей, а сам станок маленький, для мелких работ и работа с болшими деталями без опыта легко приведет к быстрому износу, а при удара или вибраций - до искривлений.
Проверьте как шпиндель вращается без патрона или цанг. Внутренная коническая и цилиндрическая поверхность шпинделя, где ложатся цанги, должны вращатся без никакого биения. Если биение есть, значит действительно кривой...
Разберите шпиндель и хорошо его осмотрите - может он не просто кривой, но возможно там по середине есть трещина. Если просто кривой, возможно попытаться исправить, но скорее вращание без биения не удастся получить , что означает что станок будет бесполезным и шпиндель придется заменить или изготовить заново.
Ответить с цитированием
  #6
Старый 05.04.2022, 11:08
Аватар для dmvt1
dmvt1 dmvt1 вне форума
Форумчанин

Регистрация: 05.11.2010
Адрес: Санкт-Петербург, Россия
Сообщений: 8,036
Сказал(а) спасибо: 56
Поблагодарили 7,655 раз(а) в 3,989 сообщениях
Для начала залейте в масленки масла. Они закрыты пробками сверху с двух сторон от шкива. Если масла нет, то втулки могут запросто начать закусывать шпиндель и изнашиваться. То что масло потихоньку подтекает из конусов это норма для старых станков. Я заливаю трансмиссионное масло 75W90, оно хоть и погуще индустриального, но лучше смазывает поверхности скольжения.
Ответить с цитированием
  #7
Старый 05.04.2022, 12:58
Аватар для UF400
UF400 UF400 вне форума
Новичок

Регистрация: 07.03.2014
Адрес: Ru,СПБ
Сообщений: 8
Сказал(а) спасибо: 1
Поблагодарили 29 раз(а) в 2 сообщениях
Так! Вчера проверил все цанги! Оказывается ф4 бьёт,ф3,5 и меньше всё ок! Патрон тоже бьёт,видимо на нём что то делали тяжёлое. Непонятно,как можно было патрон ухандошить! Я ещё не работал на нём ,двигатель подбираю.
__________________
Ради всего святого!!
Ответить с цитированием
  #8
Старый 05.04.2022, 15:27
Buba B21 Buba B21 вне форума
Форумчанин

Регистрация: 27.02.2011
Адрес: Россия, Москва
Сообщений: 493
Сказал(а) спасибо: 20
Поблагодарили 273 раз(а) в 191 сообщениях
У меня на АТМ-3 в комплекте было две цанги 0,4мм. Одна из них была с сильным биением, пометил её и не пользуюсь.
Ответить с цитированием
  #9
Старый 05.04.2022, 16:51
nevenbekriev nevenbekriev вне форума
Форумчанин

Регистрация: 21.03.2015
Адрес: Варна, Болгария
Сообщений: 2,682
Сказал(а) спасибо: 611
Поблагодарили 3,601 раз(а) в 1,610 сообщениях
Цитата:
Сообщение от UF400 Посмотреть сообщение
Так! Вчера проверил все цанги! Оказывается ф4 бьёт,ф3,5 и меньше всё ок! Патрон тоже бьёт,видимо на нём что то делали тяжёлое. Непонятно,как можно было патрон ухандошить! Я ещё не работал на нём ,двигатель подбираю.
А вдруг может окажется, что Вы такой новичок, который ожидает, что схватит деталь в патроне и никакого биения не будет??? Который не сразу понимает где источник биения, и сразу обвиняет в етом шпиндель, что есть самая невероятная причина... А может и сам патрон исправный, только не знаете как он должен себя вести? Есть ли биение плоской части, торца большой шайбы патрона? Если биения нет, значит он не кривой. В принципе, челюсти можно обточить, на самом станке, и центричность захвата улучшится, но не навсегда - с работой появляется износ и центричность захвата может уидти... Челюсти можно обточивать несколько раз в срок службы патрона.
Ответить с цитированием
  #10
Старый 25.08.2022, 22:38
mmsgi mmsgi вне форума
Новичок

Регистрация: 05.12.2020
Адрес: Москва
Сообщений: 87
Сказал(а) спасибо: 80
Поблагодарили 18 раз(а) в 11 сообщениях
Цитата:
Сообщение от Buba B21 Посмотреть сообщение
У меня на АТМ-3 в комплекте было две цанги 0,4мм. Одна из них была с сильным биением, пометил её и не пользуюсь.
Не подскажите максимальное количество оборотов для атм ?
