ПО для разработки механизмов

[lbAdl]

Какие есть программы, кроме Gearotic motion, которые подходят для разработки часового механизма? Желательно с динамикой (имитацией хода).

[lbAdl]

Для предварительных расчётов колёс нашёл интересный онлайн-сервис - http://geargenerator.com/
С помощью сайта http://r-tools.org/ его можно скачать себе на комп и пользоваться офлайн

[SergeySG]

Конкретезируйте, что именно нужно?
Расчет именно для часов, или подойдёт и прочее машиностроительное ПО для проектирования зубчатых зацеплений? Швейцарцы повсеместно внедряют 3D проектирование, а это, например, Solidworks или Inventor. Ко многим САПР имеются подключаемые библиотеки для расчётов зубчатых зацеплений.

[lbAdl]

Сообщение от SergeySG

Конкретезируйте, что именно нужно?

Наверное, я не правильно выразился =) "Разработка" звучит очень громко. Интересует программа по типу Gearotic motion, но с более широкими возможностями. Перенести работу механизма в виртуальное пространство.

[SergeySG]

Сообщение от lbAdl

Наверное, я не правильно выразился =) "Разработка" звучит очень громко. Интересует программа по типу Gearotic motion, но с более широкими возможностями. Перенести работу механизма в виртуальное пространство.

Как на счёт KISSsoft/KISSsys или universal mechanism?
Создать анимаю можно практически во всех современных 3D ориентированных САПР.

Моделирование динамики часового механизма

Автор: Кудинов Дмитрий Николаевич
Организация: Камышинский технологический институт (филиал) Волгоградского государственного технического университета
Использованные продукты T-FLEX: T-FLEX Динамика
Отрасль:

Лучший проект в номинации «Использование комплекса T-FLEX»
Участник конкурса Эксперт
Описание проекта

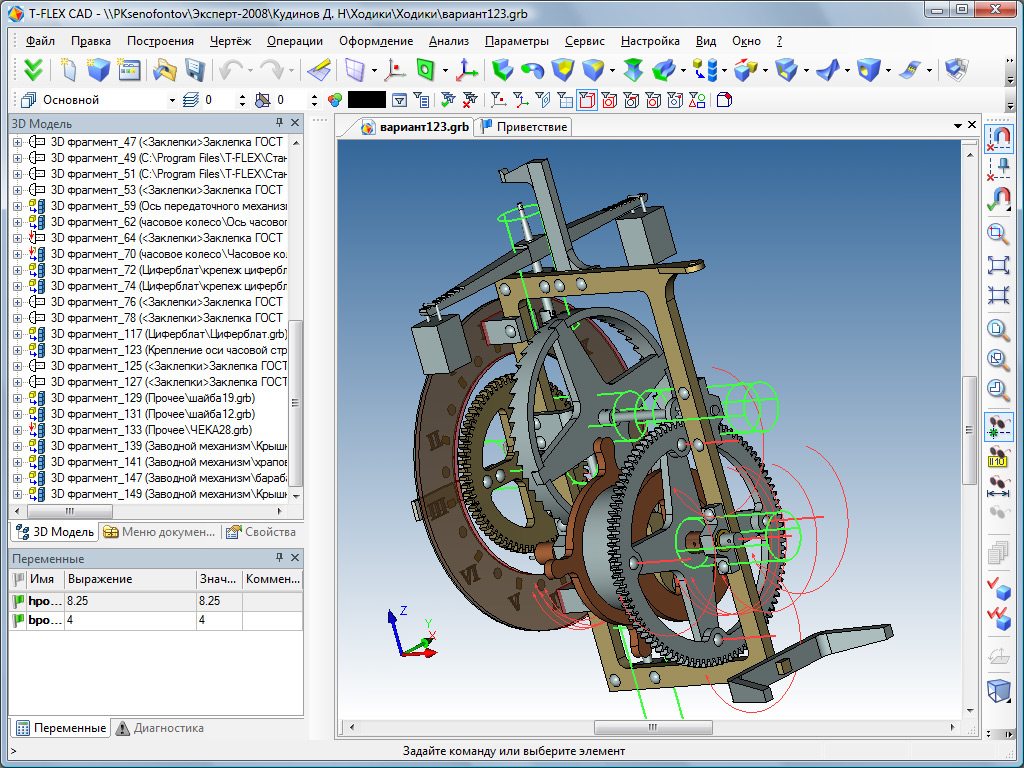

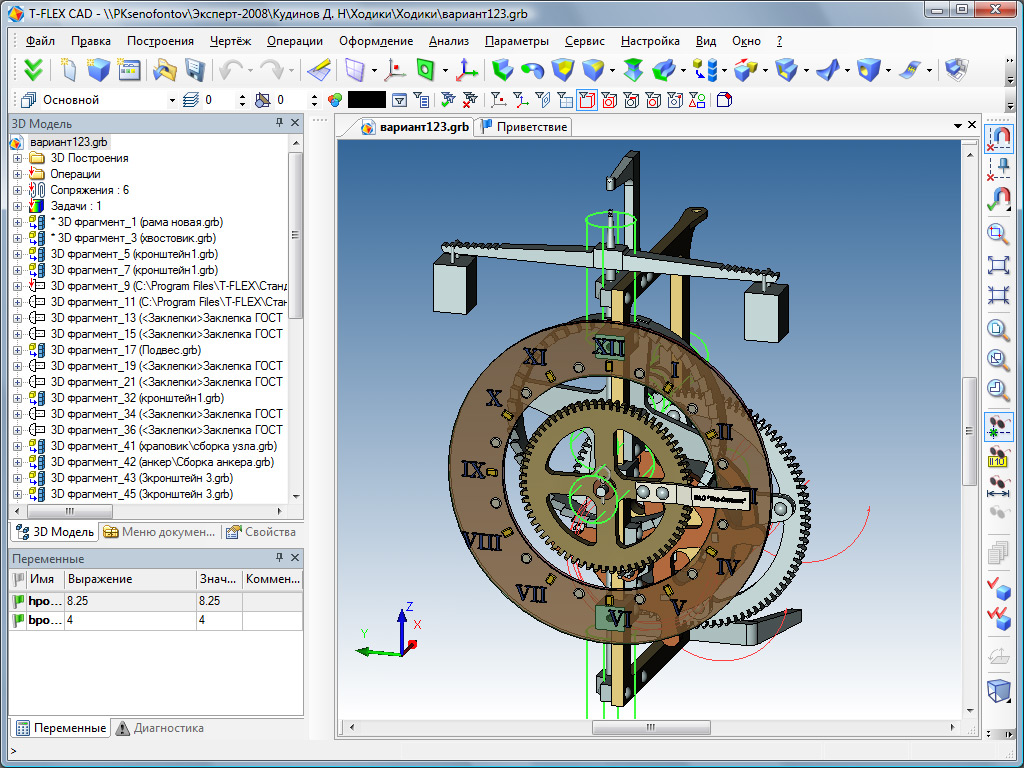

На конкурс представлена модель самого первого в истории часового механизма. Исходными данными для проектирования послужили книги "История часов" и "От гномона до атомных часов". Первоначальный вариант модели предполагал наличие цепи и груза (т.е. классические ходики), в итоге было принято решение аппроксимировать модель - в частности, заменить подвеску шпинделя ограничением степени свободы, а грузик и цепь заменить вращением ведущего звена. В 3D сборке механизма часов используются сопряжения, анализ динамики проводился с помощью модуля T-FLEX Динамика.

07.06.2008

[lbAdl]

Сообщение от SergeySG

Создать анимаю можно практически во всех современных 3D ориентированных САПР.

Созать, конечно, можно, но это нужно прописывать движение каждого элемента, а хотелось бы как Gearotic Motion - создать элементы, указать связи, задать движение одного элемента, а остальные чтобы двигались уже сами, согласно связям. Вот, например, apm winmachine сама может расчитать движение всех элементов любого шарнирного соединения или кулачкового механизма, по заданному движению одного элемента. Вот только с колёсами (шестернями) она не работает, только теор расчёт зубъев и зацепления.

[SergeySG]

Сообщение от lbAdl

Созать, конечно, можно, но это нужно прописывать движение каждого элемента, а хотелось бы как Gearotic Motion - создать элементы, указать связи, задать движение одного элемента, а остальные чтобы двигались уже сами, согласно связям. Вот, например, apm winmachine сама может расчитать движение всех элементов любого шарнирного соединения или кулачкового механизма, по заданному движению одного элемента. Вот только с колёсами (шестернями) она не работает, только теор расчёт зубъев и зацепления.

KISSsoft/KISSsys или universal mechanism посмотрите.
