Механизм напольных МАУТЕ

[Алекс]

День добрый!

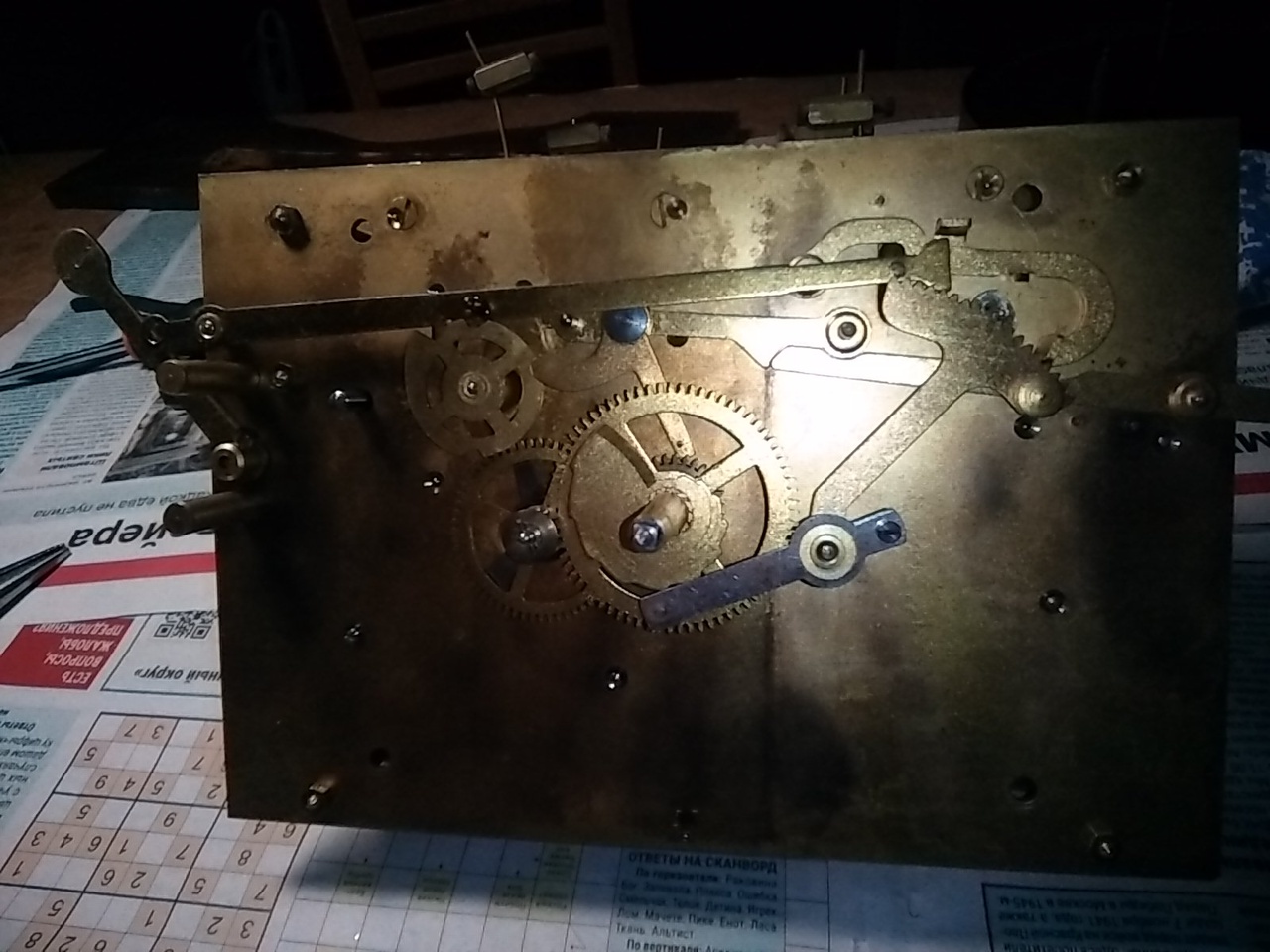

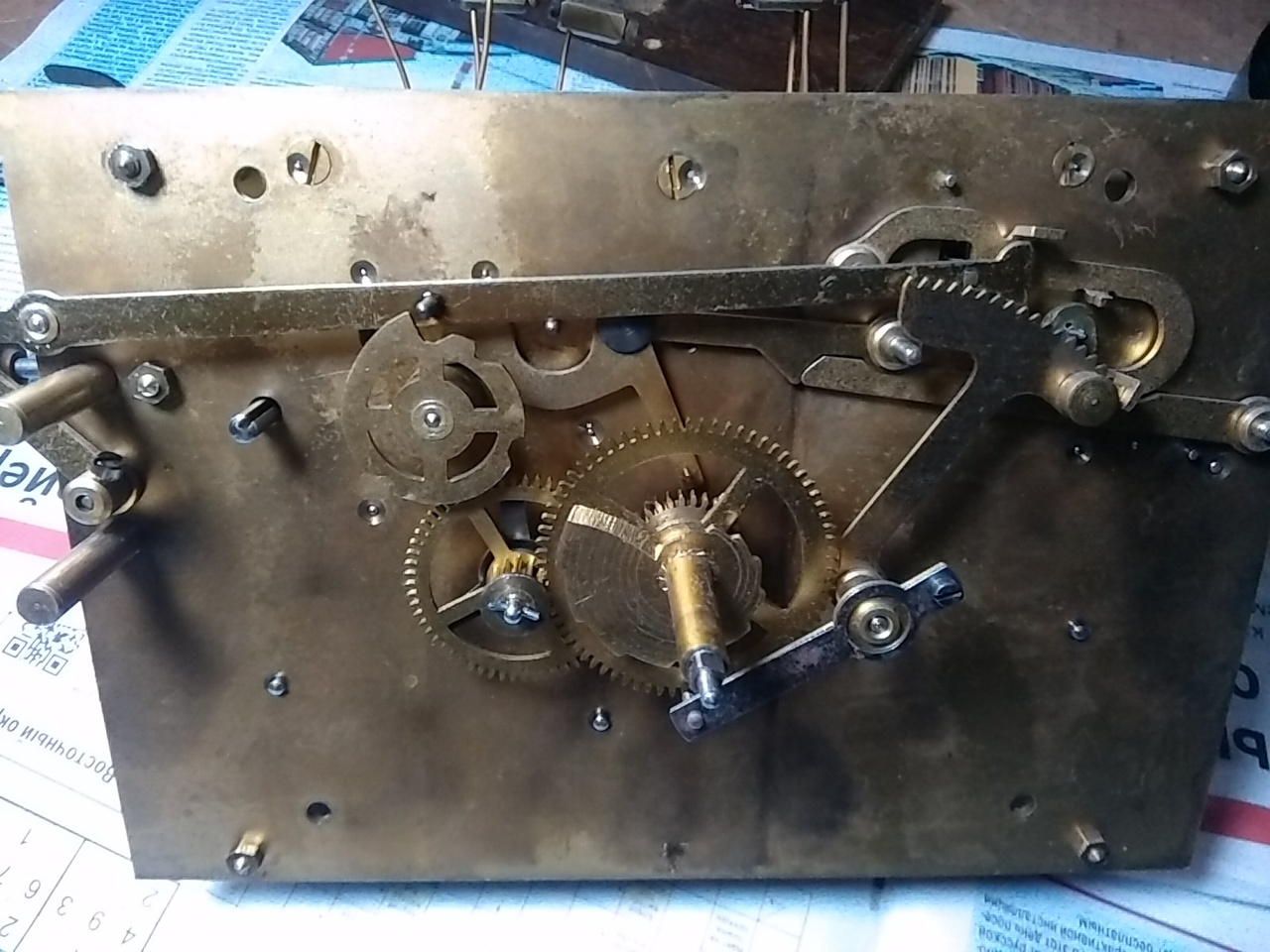

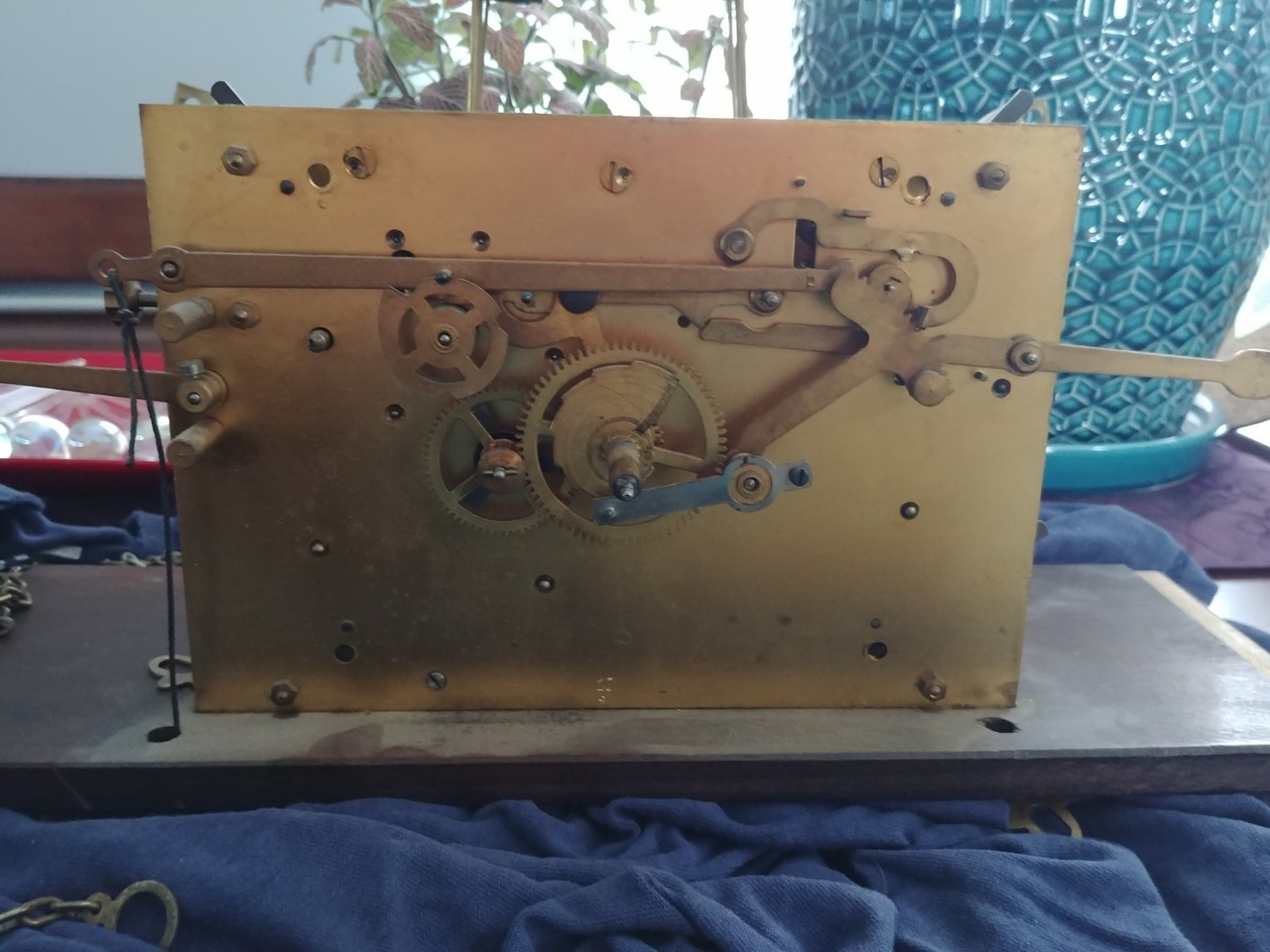

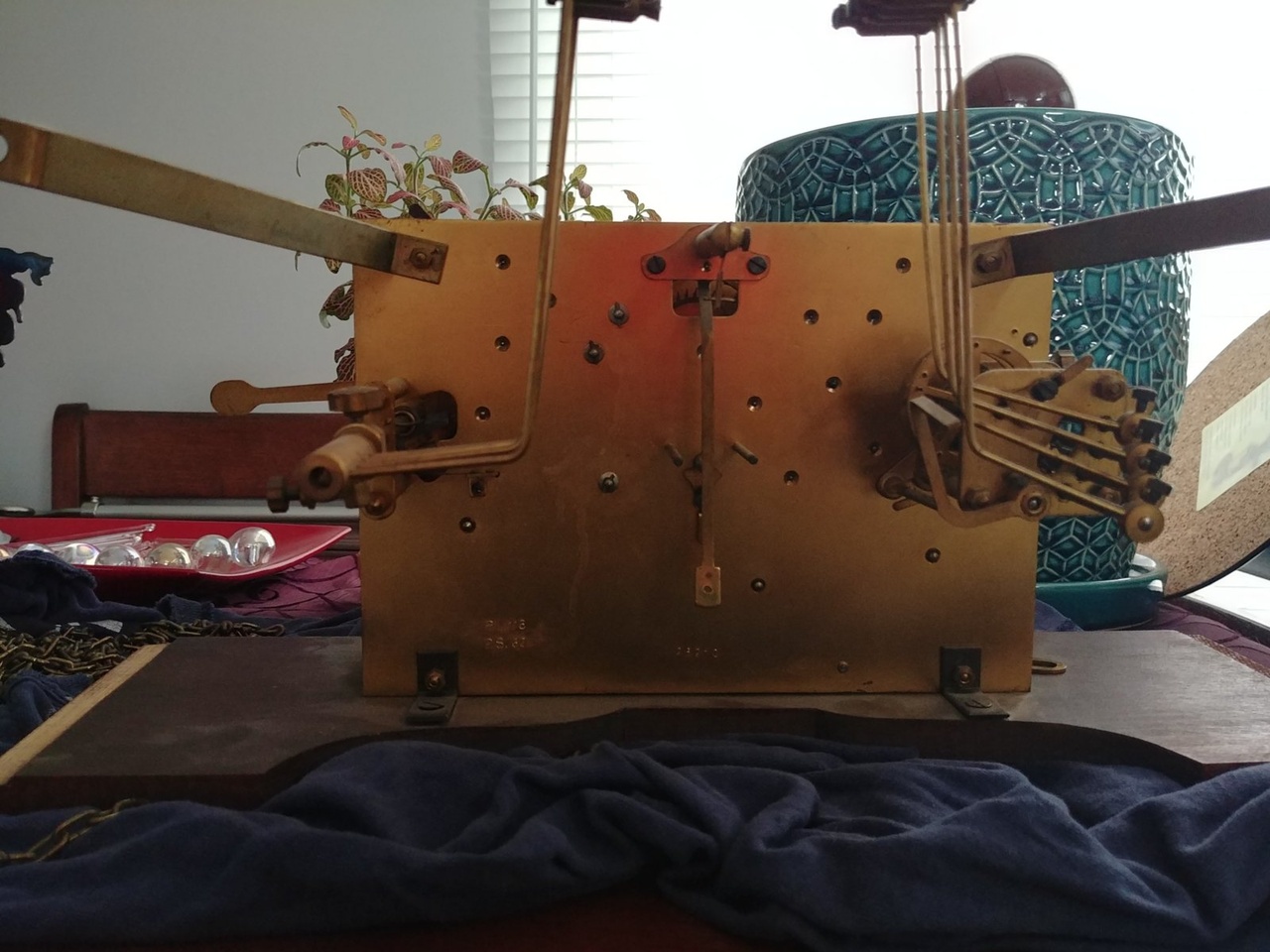

Прошу помоч с фото недостающей детали у механизма. Слева выступает вал от четвертного барабана, в платине болтается. Втулка должна быть контрящая? Канавка на валу зачем?

[Vasiliy K]

Слева, похоже, какой-то рычаг для отключения боя. Может, стопорение происходило за деталь, надетую на этот торчащий конец?

[Timesmoney]

Добрый день. Фото не очень, предположу, что механизм на 2-3 мелодии. На валу, возможно обломанные, должна быть втулка со стопором шконкой. Перемещение рычагом, который крепится на пластине (отсутствует) влево-вправо передвигая игральный барабан.

Наверное правильнее сказать перемещая барабан вперёд-назад если по первому фото смотреть.

[Oled]

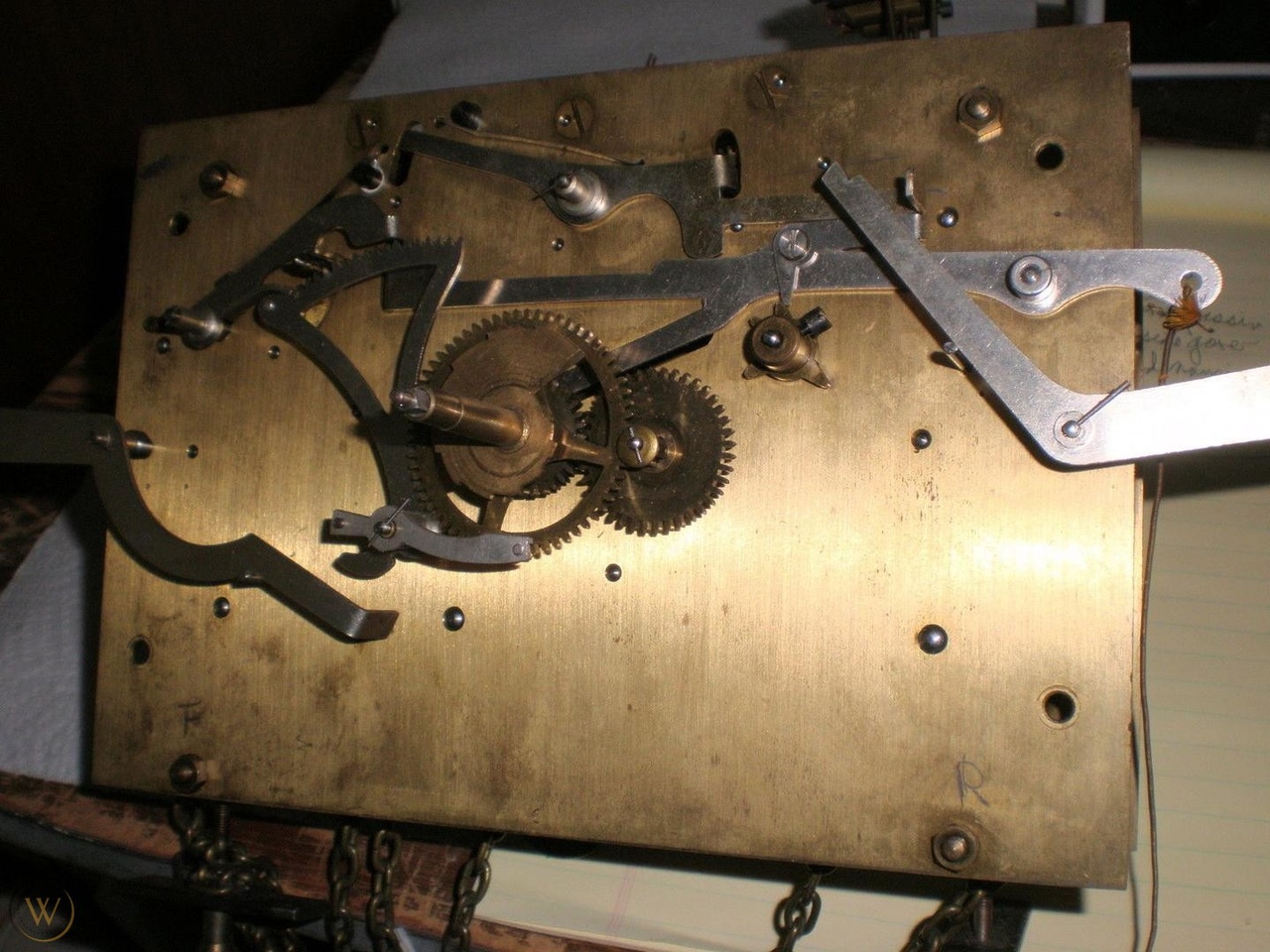

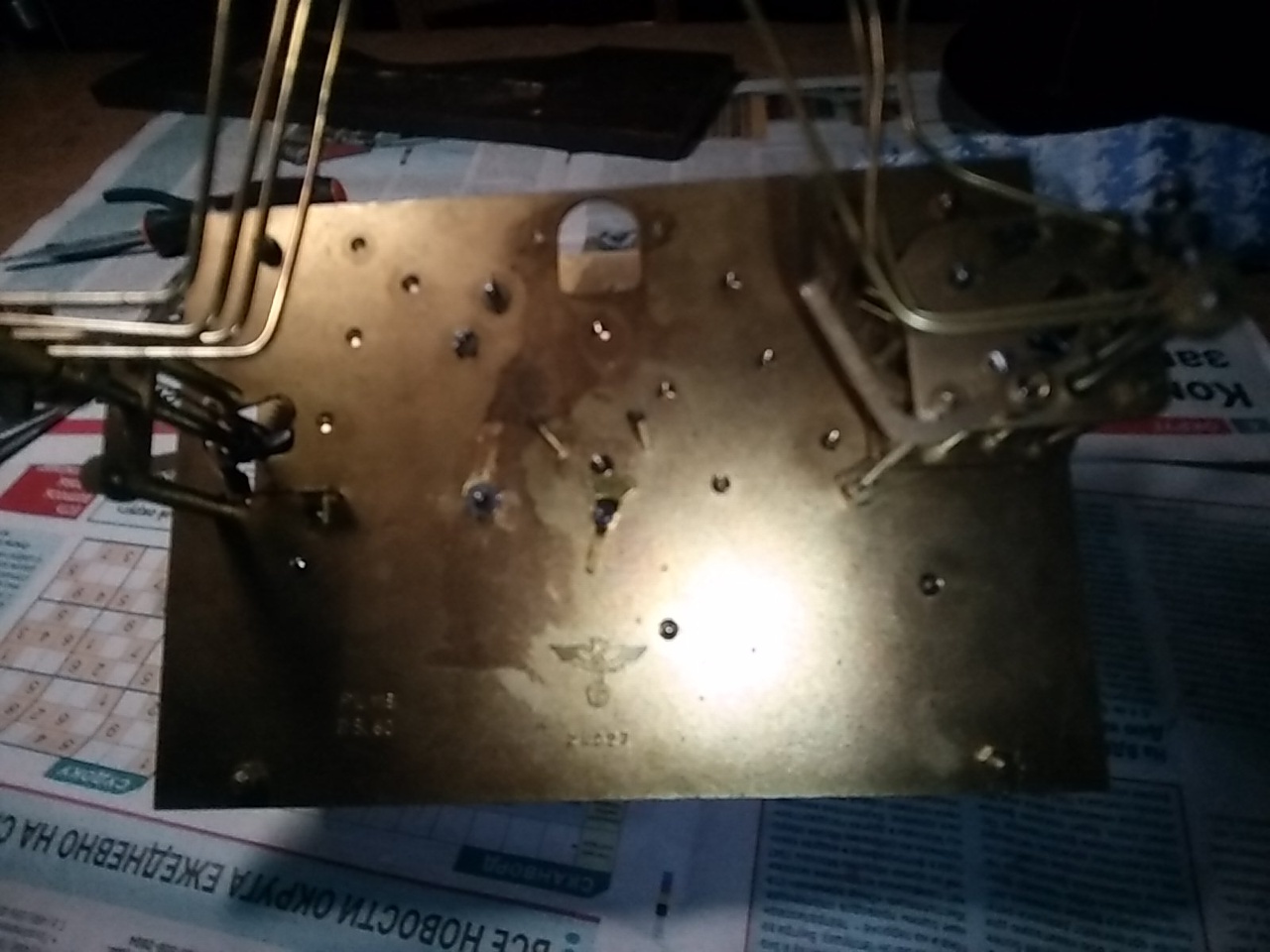

Не нашел именно такой поздний FMS, может помогут фото аналогичных четвертных механизмов от других фирм...

[TatynaS]

Сообщение от Алекс

День добрый!
Прошу помоч с фото недостающей детали у механизма. Слева выступает вал от четвертного барабана, в платине болтается. Втулка должна быть контрящая? Канавка на валу зачем?

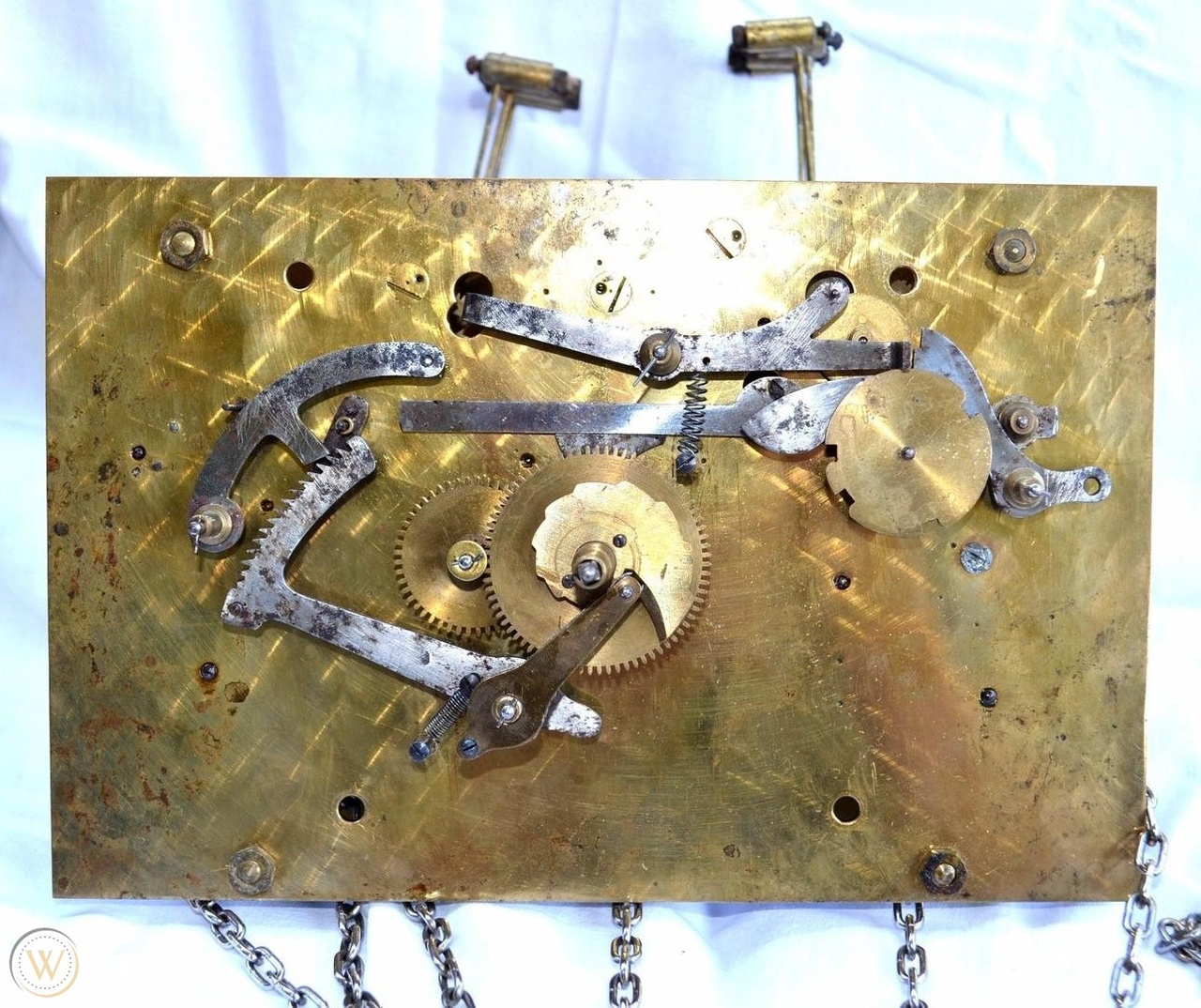

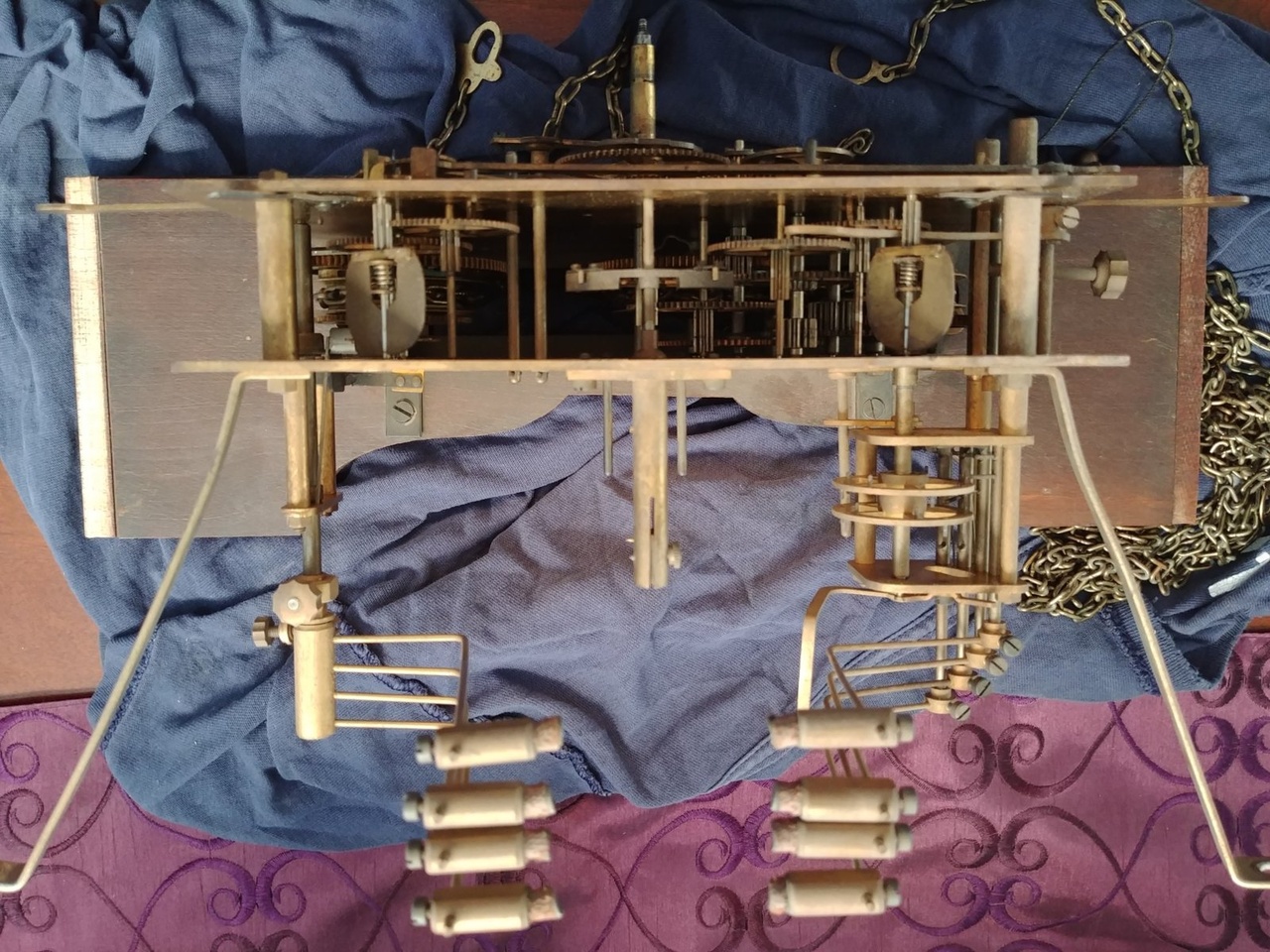

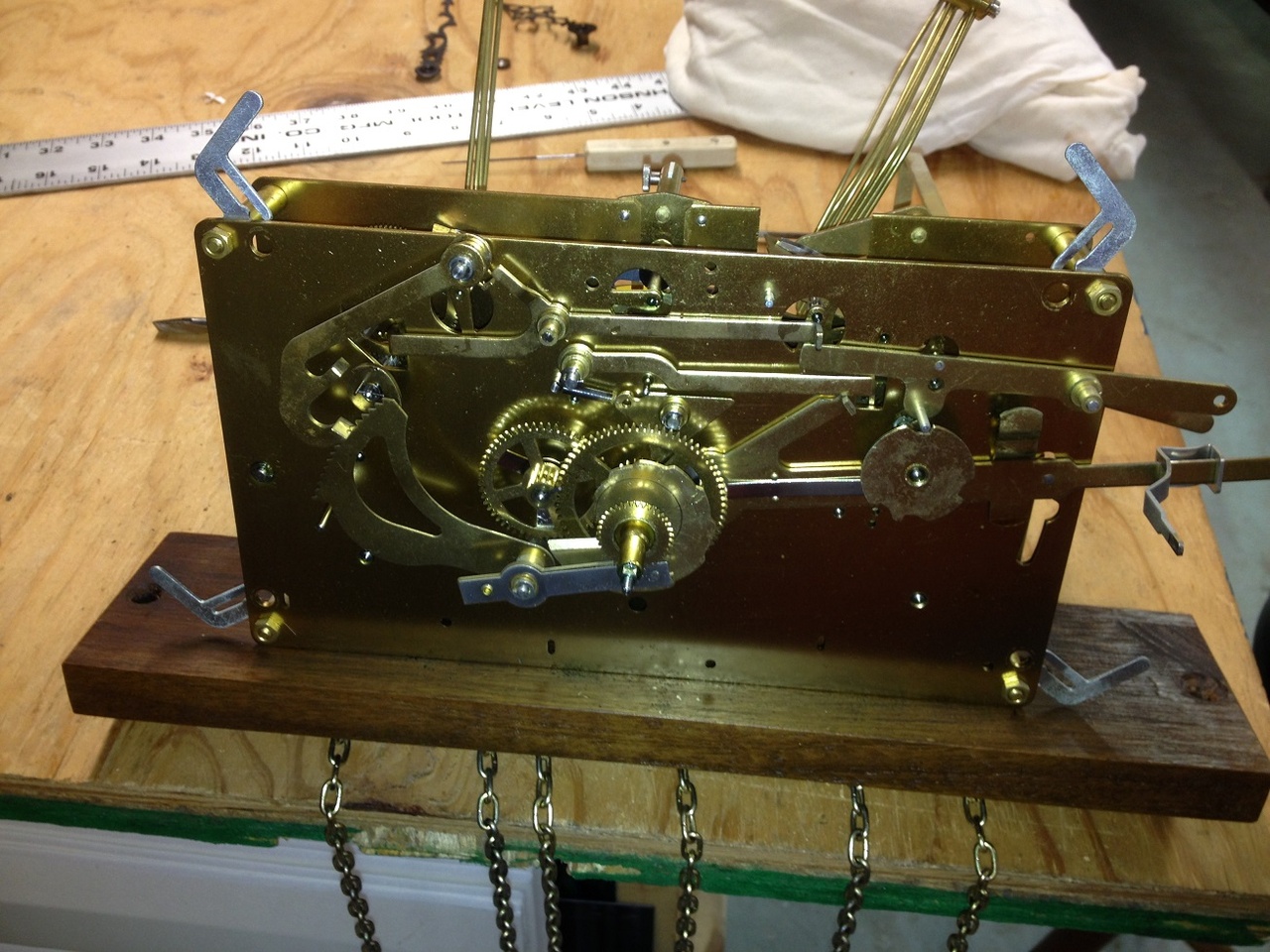

Могу помочь только фото:

[Алекс]

Спасибо всем большое!
Понятно, что особой функциональной нагрузки не несла. Скорее всего втулка была с винтом, который в паз входил, и заходом в платину, а то вал болтается сильно.
