Помогите с кварцем

[Darth Vader]

Доброго времени суток уважаемые форумчане!
Помогите поставить на место "лишнюю" деталь в кварцевом механизме миота-хронограф!

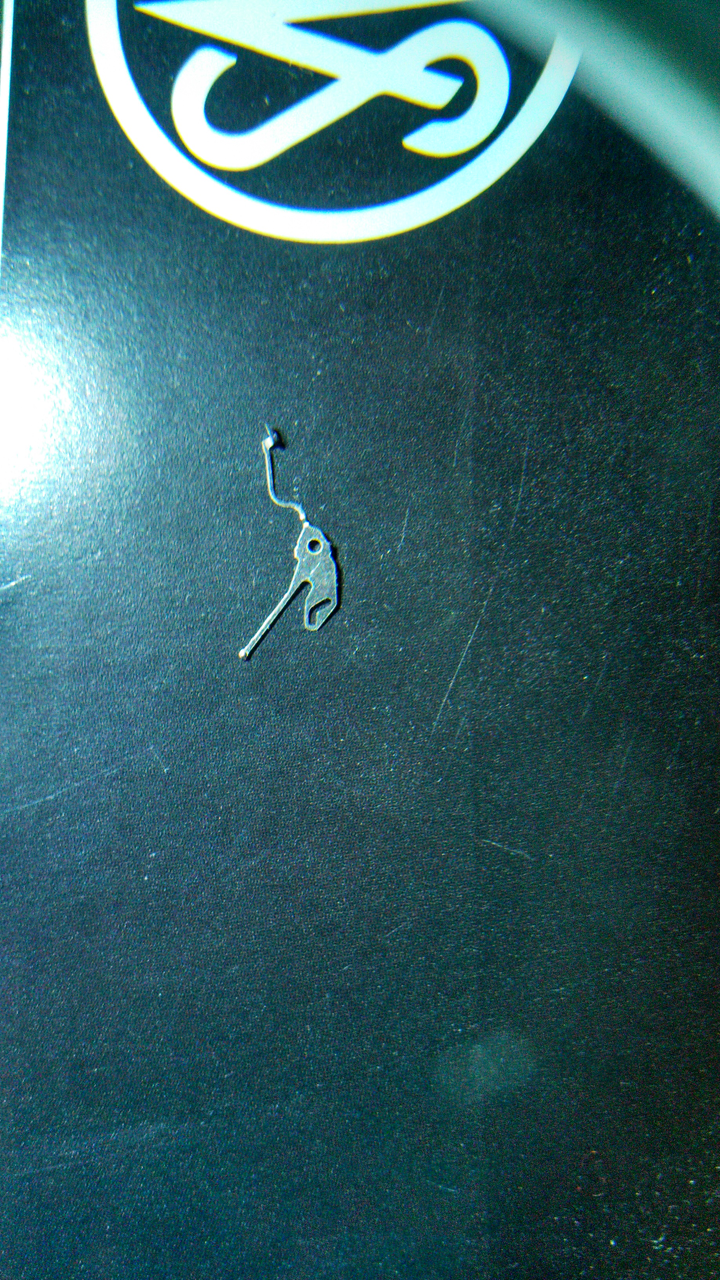

Разобрал, ради интереса, когда собоал оказалась "лишняя" детелька (думаю рычаг- пружина, может и нет). Помогите кто разбирается, или отпишите или нарисуйте на фото!!
Заранее признателен
Могу дополнить любыми фото!

[Lentyay]

Хотел нарисовать, но что-то коряво получается. Вобщем Ваша пружина изображенаа на фото вверх ногами. Круглое отверстие одевается на пимпочку справа, а продольное - на штырек фиксатора вала. Вобщем должны разобраться.

[4MASTER]

Это не миёта а сиио . Это стопор колес во время перевода стрелок. На ход он не влияет. Он лежит от вытяжки , под промежуточным колесом.

[Darth Vader]

Сообщение от Lentyay

Хотел нарисовать, но что-то коряво получается. Вобщем Ваша пружина изображенаа на фото вверх ногами. Круглое отверстие одевается на пимпочку справа, а продольное - на штырек фиксатора вала. Вобщем должны разобраться.

Спасибо за участие! Примерно понятно, но не окончательно! Дело в том, что пимпочек много и этв деталька почти везде подходит! В идеале хотелось бы, чтоб ктонить нарисовал силуэт детальки, там где она должна быть!

Сообщение от 4MASTER

Это не миёта а сиио . Это стопор колес во время перевода стрелок. На ход он не влияет. Он лежит от вытяжки , под промежуточным колесом.

Спасибо вам за участие!
На счёт механизма, точно не знаю, просто здесь на форуме пишут, что в моих часах стоит миёта-хронограф, но может вы и правы!
Опять же, наверно для часового мастера ваш ответ был-бы лаконичен! Но я "чайник", поэтому для меня силуэт детальки на фоне фотографии, будет более актуально!

[Lentyay]

Ну если не разобрались, подождите до завтра, на работе сфотографирую.

[Darth Vader]

Сообщение от Lentyay

Хотел нарисовать, но что-то коряво получается. Вобщем Ваша пружина изображенаа на фото вверх ногами. Круглое отверстие одевается на пимпочку справа, а продольное - на штырек фиксатора вала. Вобщем должны разобраться.

Я понял о чём вы говорите! Но отверстие на детальке намного меньше того штырька, что вы обвели справа! Поэтому она и не надевается!

Сообщение от Darth Vader

Я понял о чём вы говорите! Но отверстие на детальке намного меньше того штырька, что вы обвели справа! Поэтому она и не надевается!

Эта деталька, как-бы была приклеена к вот этой крышечке, которая закрывает колёсики, а потом отнеё отвалилась

[varban]

http://www.timemodule.com/sii/index....gory&path=0_62
Ваш механизм настолько похож на VD53, что даже если на нем другое обозначение, это несущественно.
Вот машина: http://www.timemodule.com/sii/index....2#product_VD53

Вот пдфка: http://www.timemodule.com/sii/index...._id=88&type=tg
Ваш рычаг - на странице 5 (по нумерации документа 4), поз 43, дет. 0391 368.

------- ДОБАВЛЕНО ЧЕРЕЗ 12 МИН --------

Сообщение от Darth Vader

Эта деталька, как-бы была приклеена к вот этой крышечке, которая закрывает колёсики, а потом отнеё отвалилась

Как бы пафосно не звучало, это мост ангренажа.
Ничего там не приклеено, просто подняли на смазке. Детали расставляются на платине (большое основание) потом накрываются мостом, а потом - фигурной пружинной крышкой.
Соберете, будете хвастаться, что справились с мостом с 5 колесами, одно из которых магнитное :-)

Осторожно с цапфами, они легко деформируются! И катушку берегите :-)

А вообще: “Жара минус двести, малиновый гром, хорошие вести, на мины идем... " ;-)

[4MASTER]

Эта деталька лежит от детальки держущей переводнои вал , а другим концом лежит у ротора шагового двигателя , проходя под белым колесиком

[Darth Vader]

Сообщение от varban

http://www.timemodule.com/sii/index....gory&path=0_62
Ваш механизм настолько похож на VD53, что даже если на нем другое обозначение, это несущественно.
Вот машина: http://www.timemodule.com/sii/index....2#product_VD53

Вот пдфка: http://www.timemodule.com/sii/index...._id=88&type=tg
Ваш рычаг - на странице 5 (по нумерации документа 4), поз 43, дет. 0391 368.

------- ДОБАВЛЕНО ЧЕРЕЗ 12 МИН --------



Как бы пафосно не звучало, это мост ангренажа.
Ничего там не приклеено, просто подняли на смазке. Детали расставляются на платине (большое основание) потом накрываются мостом, а потом - фигурной пружинной крышкой.
Соберете, будете хвастаться, что справились с мостом с 5 колесами, одно из которых магнитное :-)

Осторожно с цапфами, они легко деформируются! И катушку берегите :-)

А вообще: “Жара минус двести, малиновый гром, хорошие вести, на мины идем... " ;-)

Спасибо вам огромное!
С таким мануалом даже ребёнок разберёт и соберёт, с закрытыми глазами!
На счёт механизма, вы правы! Это именно мой механизм, просто не обратил внимания, когда разбирал, что на Switch spring написана модель!
Просто на форуме пишут, что в моих Леманах, стоит мийота-хронограф!

[siealex]

В Леманах может стоять что угодно, от Мийоты до Исы или Ронды.
