О часовых механизмах

victor_12 · #1 23.02.2014, 17:38

Давно собирался написать про Seiko 5740c, т.к. на форуме Seiko больше общих тем, а здесь вроде как больше механизмами люди интересуются, решил что здесь будет удобнее для участников.
Это довольно интересный механизм, в отличии от многих других 36к bph, с ним Seiko решила типа посмотреть, что будет если на основе старого отработанного механизма с минимальной модификацией сделать так сказать бюджетный 36к bph. По информации от моего мастера модификации ограничиваются только более мощной пружиной, анкерным колесом, волосковой пружиной, и существенно более тонкими цапфами (примерно 2/3 толщины) баланса, анкерной вилки, и анкерного колеса.

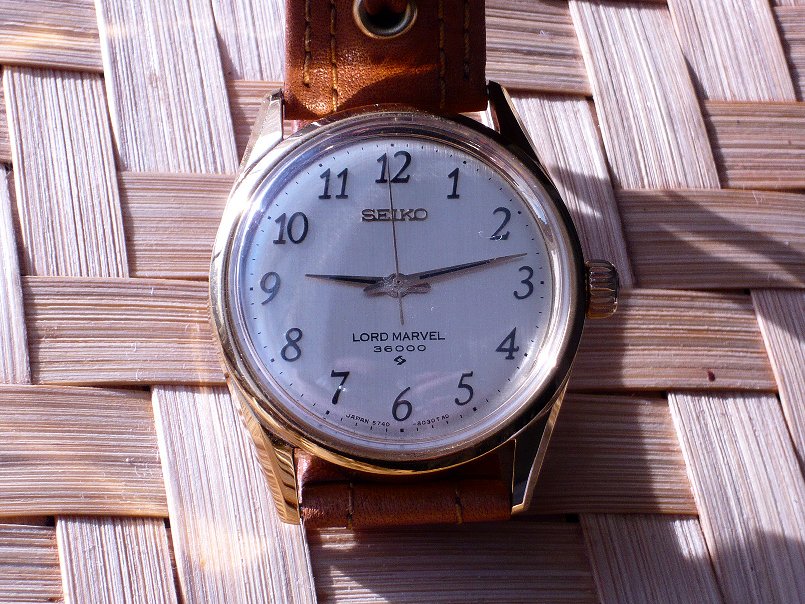

Т.к. картинок много, то возможно их придется разбить. Начну с часов, далее механизм в разобранном виде, и последнее сообщение с данными по точности во всех 6 положениях, как мгновенные, так и средние по 2-м дням (типа как по COSC). Состояние механизма примерно 95%, только что из сервиса, где были сделаны картинки механизма.

Dima343 · #2 23.02.2014, 17:51

великолепный мех
и камни в барабане и в мосту барабана поражают, видно что не экономили как сейчас

а как точность?

victor_12 · #3 23.02.2014, 17:51

На настоящий момент, средняя точность хода : -1s/d, -2s/d, -11s/d, -2s/d, -14s/d, -20s/d.
для 6 положения: цифер вверх, вниз, 3h, 6h, 9h, 12h, (t = +20C).

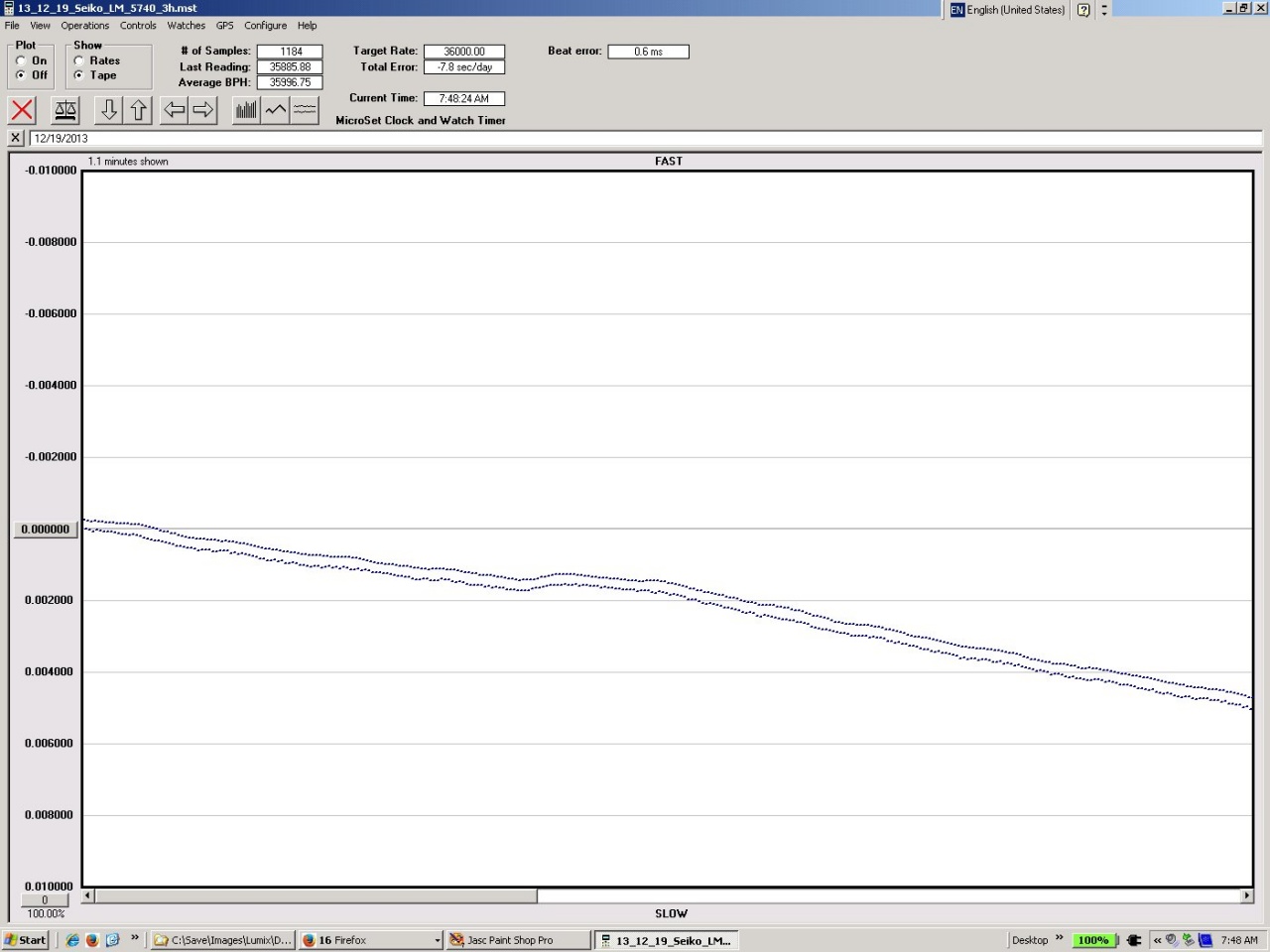

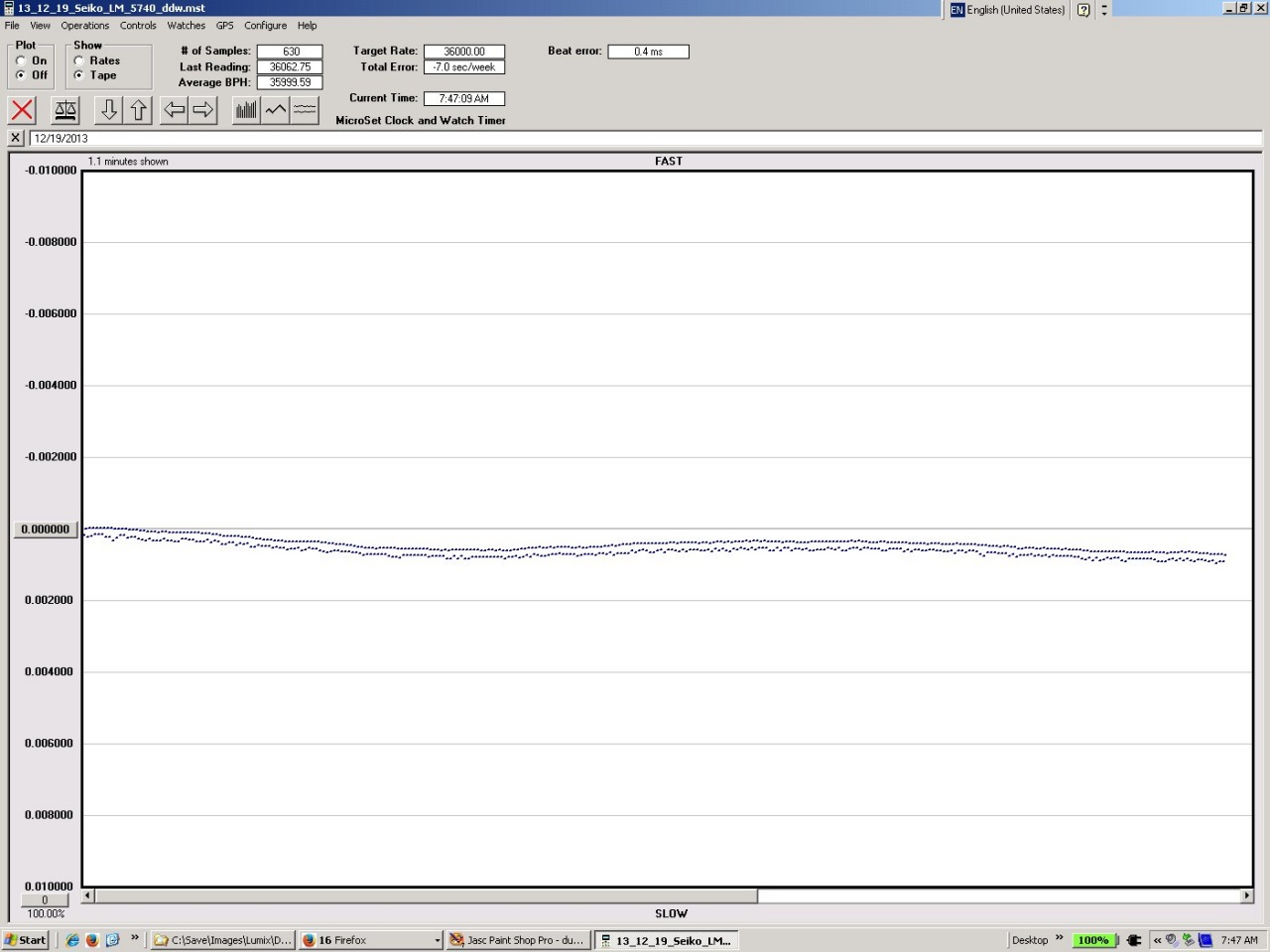

Мгновенная точность, графики хода, и др. информация см. на последних картинках экрана PC (microset snapshots).

siealex · #4 24.02.2014, 01:21

Подозрительно кстати он похож на Балтику...

Dima343 · #5 24.02.2014, 02:09

Цитата:

Сообщение от siealex

Подозрительно кстати он похож на Балтику...

типичная компоновка на то время
http://www.ranfft.de/cgi-bin/bidfun-...wk&Durowe_1135

victor_12 · #6 26.02.2014, 19:04

Для тех кто интересуется 5740с.
Здесь в старой теме есть дополнительная информация о карманном варианте, включая картинки:

http://forum.watch.ru/showthread.php?t=178987
